Columna de la Dirección

211-04-15

211-04-15

Instalación

ADVERTENCIA: Utilice siempre lentes de

seguridad cuando repare un vehículo con sistemas SRS y
cuando manipule un módulo del air bag. Esto reducirá el
riesgo de lesiones personales en el caso de un despliegue
accidental.

ADVERTENCIA: Cargue un módulo del air bag

activo con la cubierta decorativa y la bolsa apuntando lejos
de su cuerpo. Con esto se reducirán los riesgos de lesiones
personales en el caso de un despliegue accidental.

ADVERTENCIA: No coloque un módulo del air bag

activo con la cubierta decorativa hacia abajo. Esto reducirá
el riesgo de lesiones personales en el caso de un despliegue
accidental.

ADVERTENCIA: Después del despliegue, la

superficie del air bag puede contener depósitos de
hidróxido de sodio, un producto de la combustión, que es
generadora de gases, que es irritante para la piel. Lave
sus manos con agua y jabón al terminar su manipulación.

ADVERTENCIA: Nunca tantee los conectores sobre

el módulo del air bag. Si hace esto, puede producir un
despliegue de la bolsa y producirse lesiones personales.

ADVERTENCIA: Los módulos del air bag con la

cubierta decorativa decolorada ó dañada deben ser
reemplazados, no pintados de nuevo.

ADVERTENCIA: La orientación del sensor del

vehículo es crítica para la correcta operación del sistema.
Si un vehículo equipado con un sistema SRS sufre una
colisión, inspeccione el soporte de montaje del sensor y el
cable terminal de conexión para verificar si están
deformados. Reemplace y ubique adecuadamente el sensor
ó cualquier otro componente dañado del sistema SRS ya
sea que el air bag se haya desplegado ó no.

Columna de la Dirección (Continuación)

Columna de la Dirección

211-04-16

211-04-16

ADVERTENCIA: Para evitar despliegues

accidentales y posibles lesiones personales, el suministro
de corriente de respaldo debe ser agotada antes de reparar
/ reemplazar cualquier componente de sistemas SRS,
frontal ó lateral, y antes de reparar, reemplazar, ajustar ó
golpear componentes en las cercanías de los sensores del
air bag frontal ó lateral, tales como puertas, el panel de
instrumentos, la consola, cerraduras y topes de puertas,
asientos y cerraduras del capo.

Por favor, consulte el manual de taller apropiado para el
vehículo para determinar la ubicación de los sensores del
air bag frontal.

Los sensores del air bag lateral están ubicados en ó cerca
de la base del pilar B.

Para agotar la corriente de respaldo, desconecte el cable
de tierra de la batería y espere, al menos, 1 minuto. Esté
seguro de desconectar las baterías auxiliares y suministros
de corriente (si está equipado).

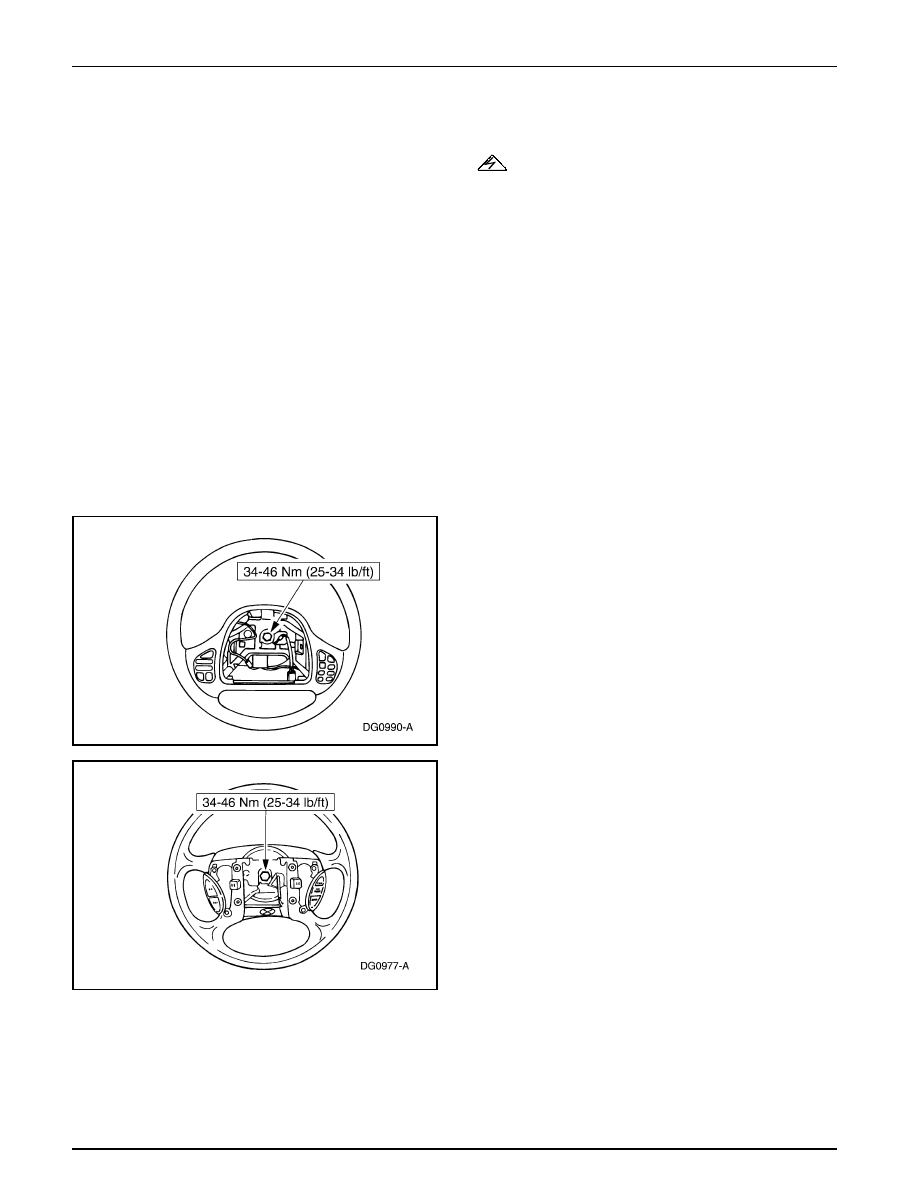

1.

Siga el procedimiento de remoción en orden inverso.

Columna de la Dirección (Continuación)

2.

Conecte los cables de la batería. Para información
adicional, refiérase a la Sección 414-01.

3.

Pruebe el sistema de air bag. Para información adicional,
refiérase a la Sección 501-20B.

Columna de la Dirección

211-04-17

211-04-17

Remoción e Instalación

Para información adicional, refiérase a la Sección 501-20B.

Remoción

ADVERTENCIA: Utilice siempre lentes de

seguridad cuando repare un vehículo con sistemas SRS y
cuando manipule un módulo del air bag. Esto reducirá el
riesgo de lesiones personales en el caso de un despliegue
accidental.

ADVERTENCIA: Cargue un módulo del air bag

activo con la cubierta decorativa y la bolsa apuntando lejos
de su cuerpo. Con esto se reducirán los riesgos de lesiones
personales en el caso de un despliegue accidental.

ADVERTENCIA: No coloque un módulo del air bag

activo con la cubierta decorativa hacia abajo. Esto reducirá
el riesgo de lesiones personales en el caso de un despliegue
accidental.

ADVERTENCIA: Después del despliegue, la

superficie del air bag puede contener depósitos de
hidróxido de sodio, un producto de la combustión, que es
generadora de gases, que es irritante para la piel. Lave
sus manos con agua y jabón al terminar su manipulación.

ADVERTENCIA: Nunca tantee los conectores sobre

el módulo del air bag. Si hace esto, puede producir un
despliegue de la bolsa y producirse lesiones personales.

ADVERTENCIA: Los módulos del air bag con la

cubierta decorativa decolorada ó dañada deben ser
reemplazados, no pintados de nuevo.

ADVERTENCIA: La orientación del sensor del

vehículo es crítica para la correcta operación del sistema.
Si un vehículo equipado con un sistema SRS sufre una
colisión, inspeccione el soporte de montaje del sensor y el
cable terminal de conexión para verificar si están
deformados. Reemplace y ubique adecuadamente el sensor
ó cualquier otro componente dañado del sistema SRS ya
sea que el air bag se haya desplegado ó no

Columna de la Dirección (Continuación)

Contacto Deslizante del Air Bag

Columna

Columna de la Dirección

211-04-18

211-04-18

ADVERTENCIA: Para evitar despliegues

accidentales y posibles lesiones personales, el suministro
de corriente de respaldo debe ser agotada antes de reparar
/ reemplazar cualquier componente de sistemas SRS,
frontal ó lateral, y antes de reparar, reemplazar, ajustar ó
golpear componentes en las cercanías de los sensores del
air bag frontal ó lateral, tales como puertas, el panel de
instrumentos, la consola, cerraduras y topes de puertas,
asientos y cerraduras del capo.

Por favor, consulte el manual de taller apropiado para el
vehículo para determinar la ubicación de los sensores del
air bag frontal.

Los sensores del air bag lateral están ubicados en ó cerca de
la base del pilar B.

Para agotar la corriente de respaldo, desconecte el cable de
tierra de la batería y espere, al menos, 1 minuto. Esté seguro
de desconectar las baterías auxiliares y suministros de
corriente (si está equipado).

1.

Desconecte los cables de la batería (14301) y espere, al
menos, un minuto. Para información adicional, refiérase
a la Sección 414-01.

1

 Desconecte el cable negativo de la batería.

2

 Desconecte el cable del relé de la batería al arranque.

2.

Nota: Compruebe que las ruedas (1007) se encuentran en
posición recta.

Retire el volante de dirección (3600). Para información
adicional, consulte a Volante, en esta sección.

3.

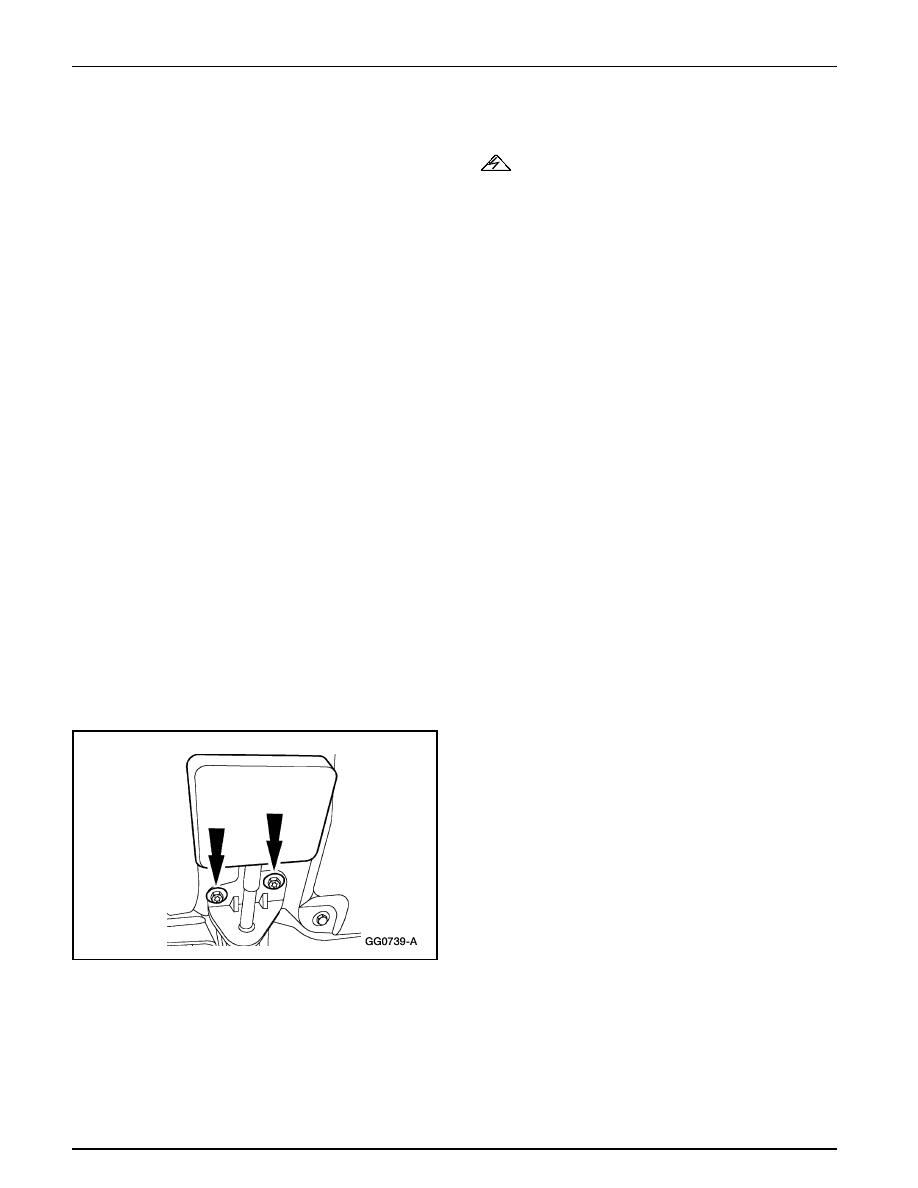

Retire los tornillos y aparte la manija de liberación de los
frenos.
