Sistema de Dirección — Información General

211-00-2

211-00-2

3

3A005

Manguera de Retorno de la Dirección
Hidráulica

DESCRIPCIÓN Y OPERACIÓN

Sistema de Dirección

El sistema de dirección hidráulica tiene un diseño normal de
piñón y cremallera y tiene los siguientes componentes:

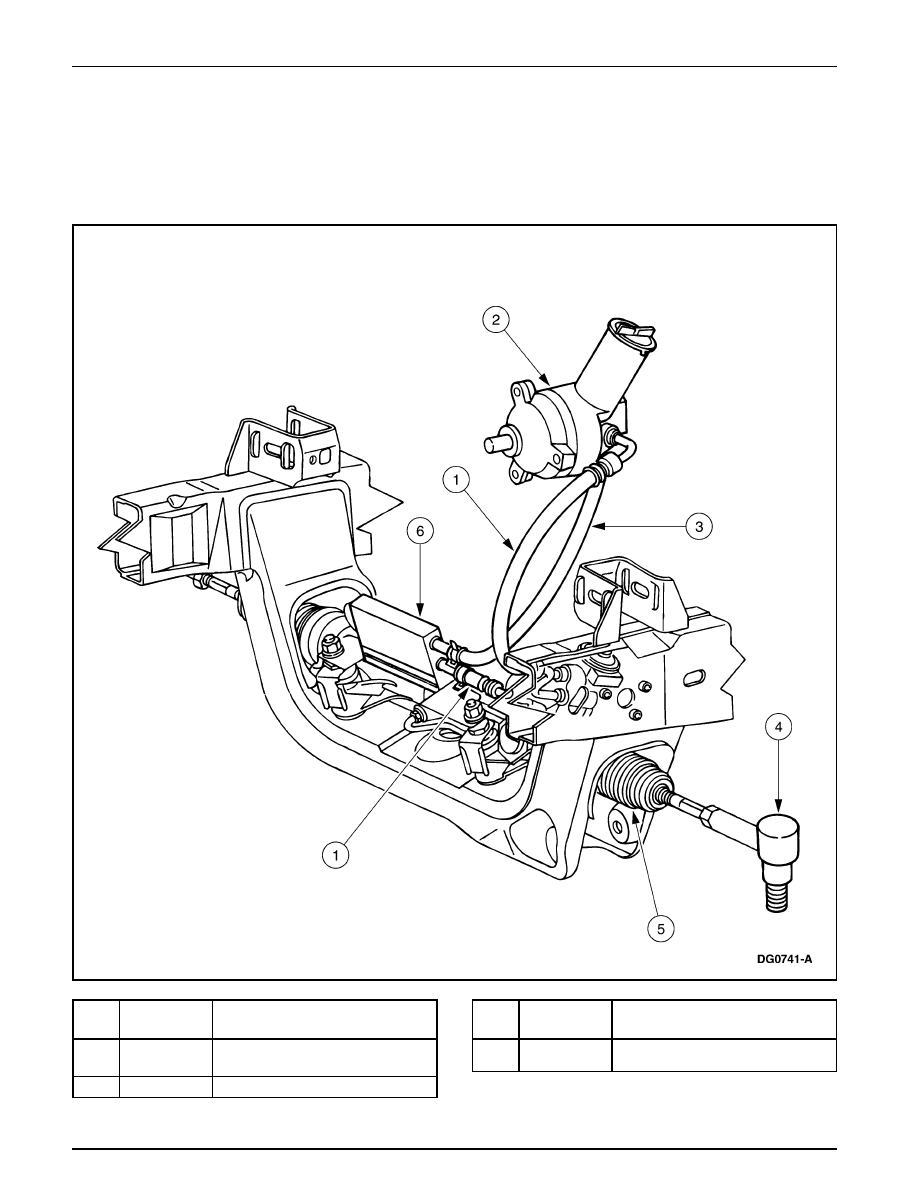

Componentes del Sistema Hidráulico — 4.0 Litros (Varilla de Empuje)

Número

Item

de Parte

Descripción

1

3A719

Manguera de Presión del Sistema de

Dirección Hidráulica

2

3A674

Bomba de la Dirección Hidráulica

Número

Item

de Parte

Descripción

Sistema de Dirección — Información General

211-00-3

211-00-3

4

3A130

Extremo del Terminal

5

3504

Mecanismo de la Dirección

6

3D746

Enfriador del Aceite de la Dirección
Hidráulica

Número

Item

de Parte

Descripción

3

2882

Soporte de Montaje del Compresor
del A/C

DESCRIPCIÓN Y OPERACIÓN (Continuación)

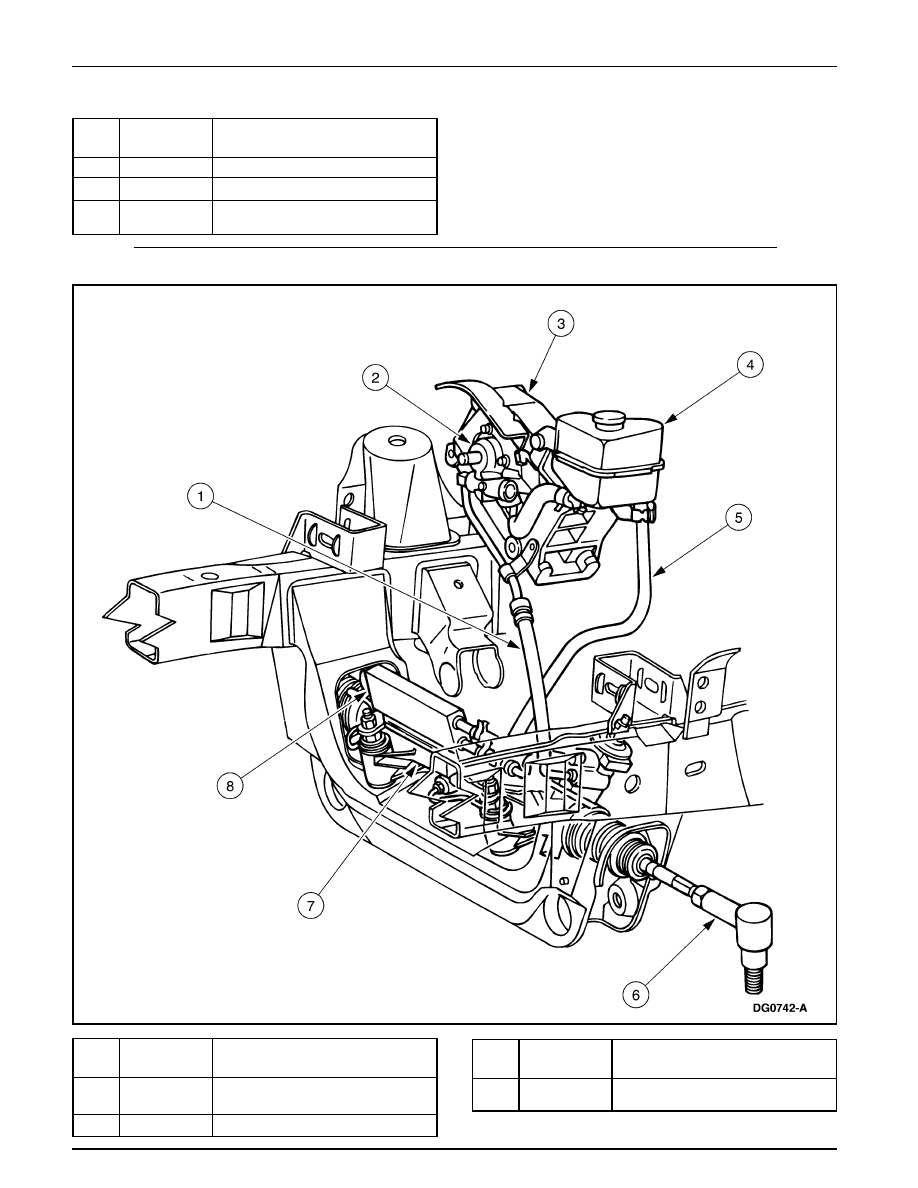

Componentes del Sistema de la Dirección Hidráulica — 4.0 Litros SOHC

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

1

3A719

Manguera de Presión de la Dirección

Hidráulica

2

34674

Bomba de la Dirección Hidráulica

Sistema de Dirección — Información General

211-00-4

211-00-4

4

3A697

Reservorio de Aceite de la Dirección

Hidráulica

5

3A005

Manguera de Retorno de la Dirección
Hidráulica

6

3A130

Terminal

Número

Item

de Parte

Descripción

7

3504

Mecanismo de la Dirección

8

3D746

Enfriador de la Dirección Hidráulica

Número

Item

de Parte

Descripción

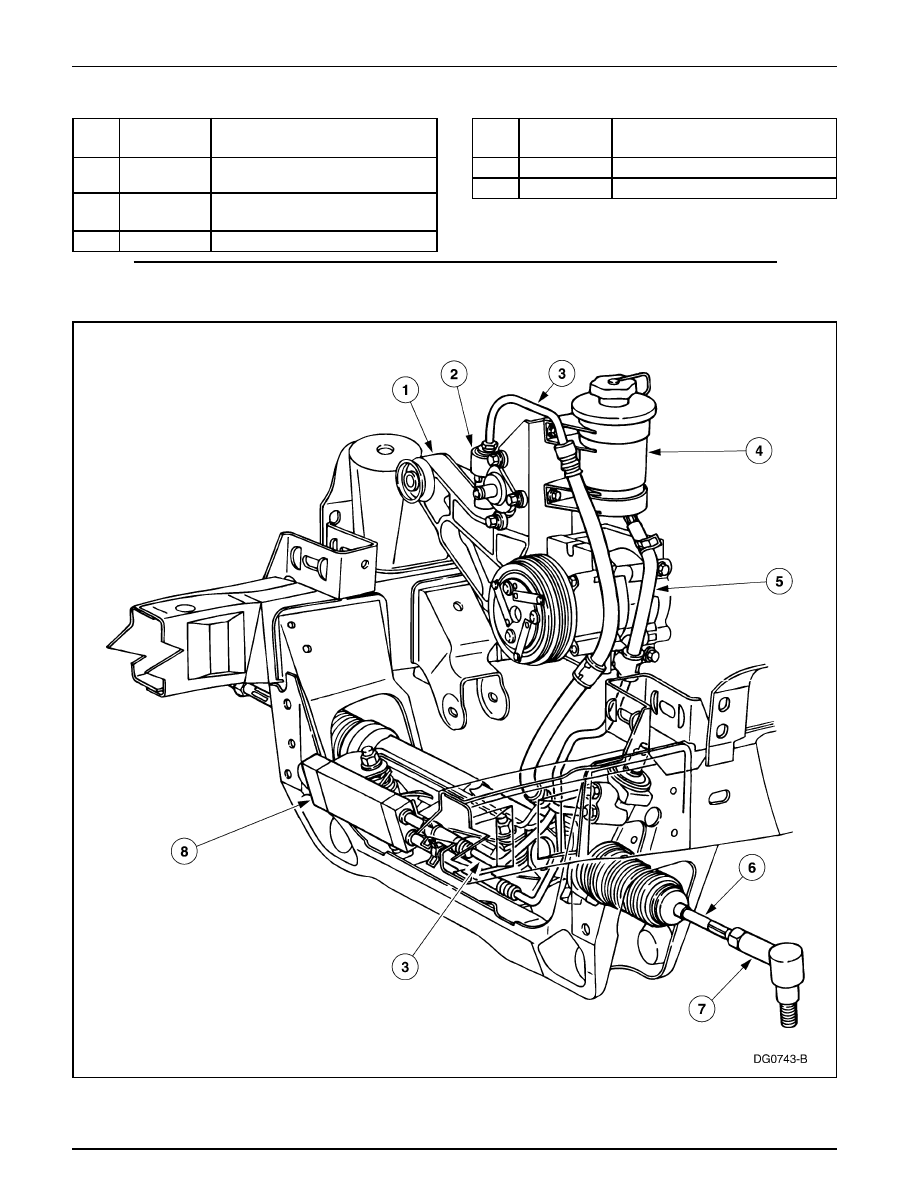

Componentes de la Dirección Hidráulica — 5.0 Litros

DESCRIPCIÓN Y OPERACIÓN (Continuación)

Sistema de Dirección — Información General

211-00-5

211-00-5

1

2882

Soporte de Montaje del Compresor
del A/C

2

3A674

Bomba de la Dirección Hidráulica

3

3A719

Manguera de Presión de la Dirección

Hidráulica

4

3A697

Tanque de Aceite de la Dirección
Hidráulica

DESCRIPCIÓN Y OPERACIÓN (Continuación)

Número

Item

de Parte

Descripción

Para información acerca del tanque de aceite (3A697) de la
dirección hidráulica, refiérase a la Sección 211-02.

Para información acerca del armado del volante y la columna,
refiérase a la Sección 211-04.

Para información acerca de los conductos de la dirección
hidráulica, refiérase a la Sección 211-02.

Para información acerca de las puntas de eje delanteras (4x2),
refiérase a la Sección 204-01A.

Para información acerca del enfriador (3D746) del aceite de
la dirección hidráulica, refiérase a la Sección 211-02.

Número

Item

de Parte

Descripción

5

3A005

Manguera de Retorno de la Dirección
Hidráulica

6

3504

Mecanismo de la Dirección

7

3A130

Terminal de la Dirección

8

3D746

Enfriador de Aceite de la Dirección
Hidráulica

Para información acerca de la bomba (3A764) de la dirección
hidráulica, refiérase a la Sección 211-02.

Para información acerca del mecanismo (3504) de la dirección,
refiérase a la Sección 211-02.

Para información acerca del terminal (3A130), refiérase a la
Sección 211-02.

Para información acerca de los cubos de las ruedas (4x4 o
AWD), refiérase a la Sección 204-01B.

DIAGNÓSTICO Y PRUEBA

Sistema de la Dirección

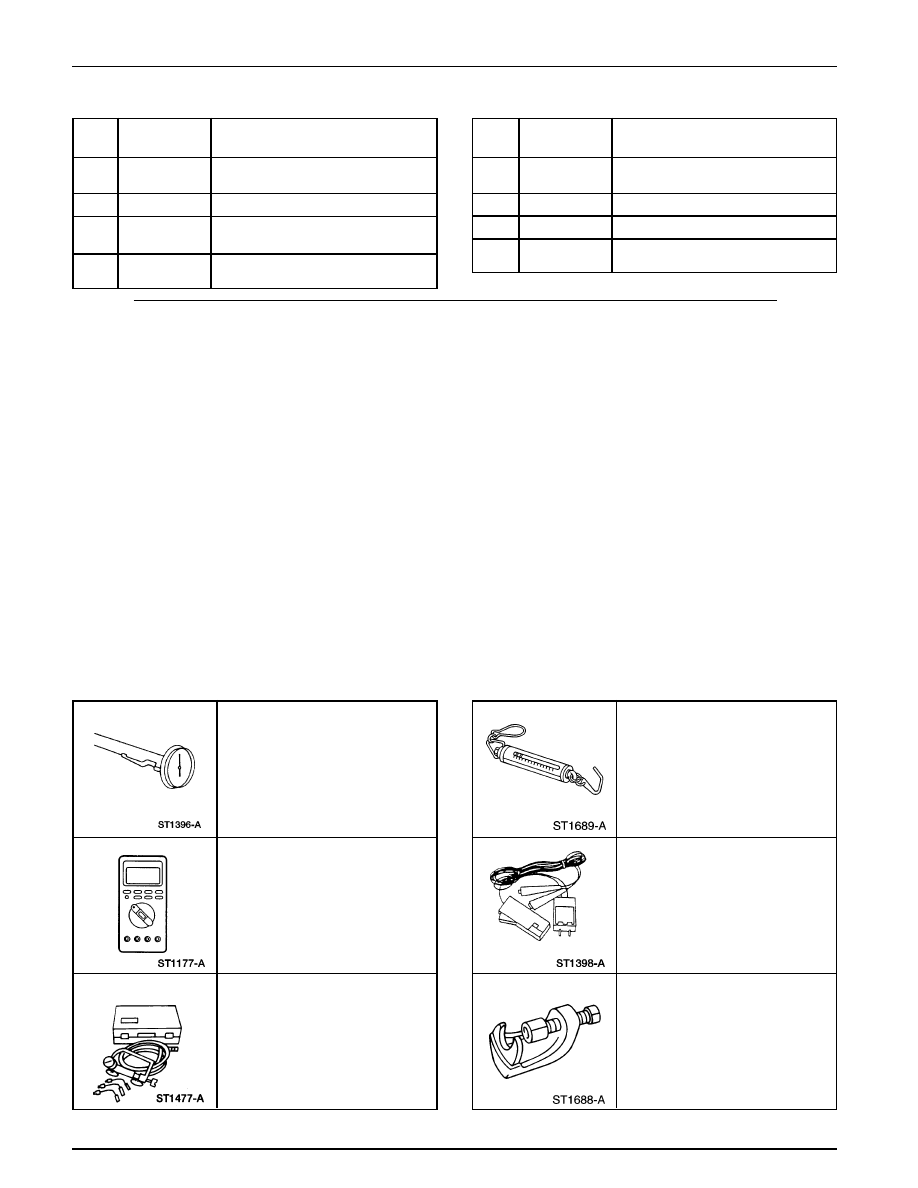

Herramienta(s) Especial(es)

Herramienta(s) Especial(es)

Termómetro 0-220° F
023-R0007 o su equivalente

Medidor Automotriz Manual
105-R0053 o su equivalente

Analizador de la Dirección
Hidráulica
211-F001 (014-00207) o su
equivalente

Balanza de Resorte
211-034 (T74P-3504-Y)

Adaptador del Tacómetro
418-F102 (007-00061) o su
equivalente

Herramienta Extractora del Terminal
211-001 (TOOL-3290-D) o su
equivalente
