Control Antibloqueo

206-09-40

206-09-40

Pruebas Pinpoint (Continuación)

Remoción

1.

Alce y soporte el vehículo. Refiérase a la Sección 100-02.

Sensor — Trasero

2.

Nota: Antes de removerlo, limpie el sucio y residuos que
están alrededor del sensor antibloqueo de frenos.

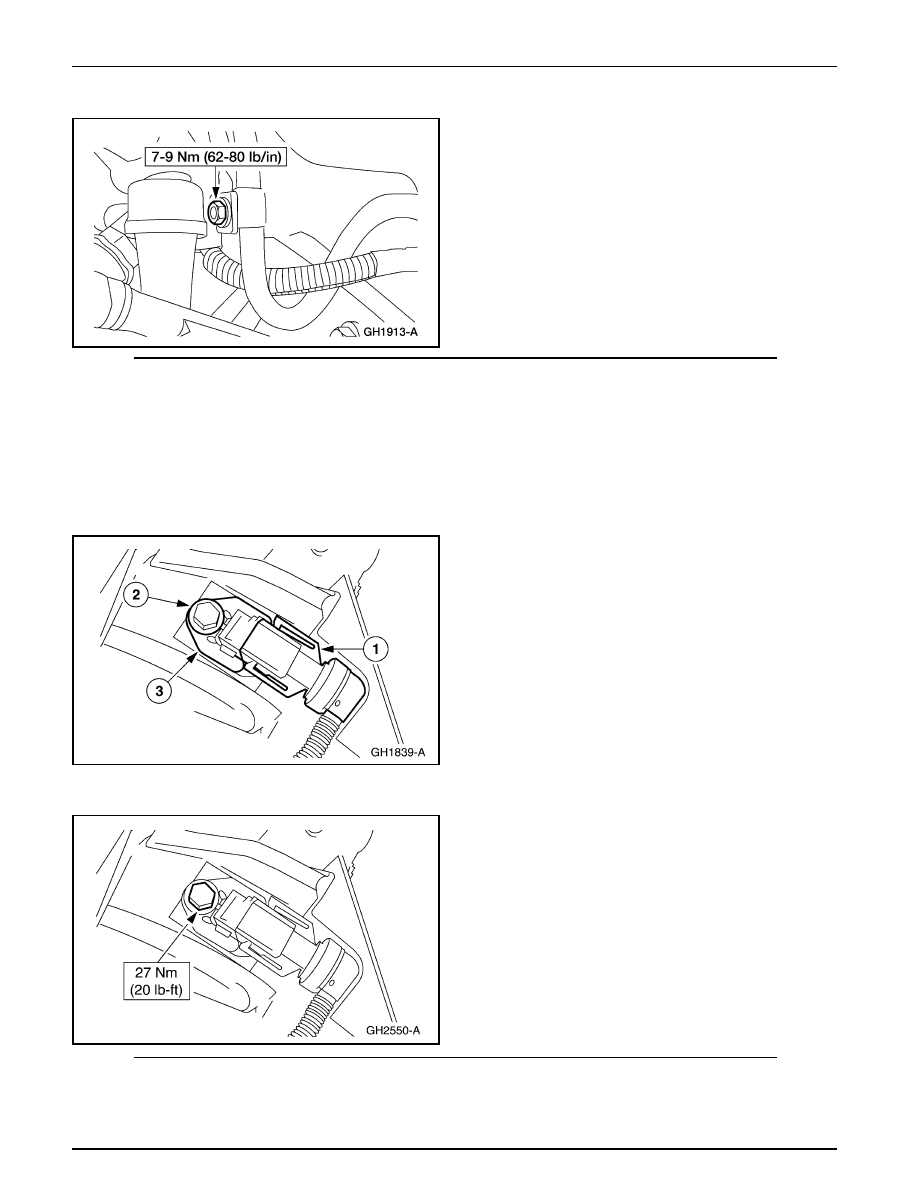

Para retirar el sensor antibloqueo de freno.

1

Desenchufe el conector eléctrico del sensor
antibloqueo de freno.

2

Retire el perno.

3

Retire el sensor trasero antibloqueo de freno.

Instalación

1.

Nota: Limpie profundamente la superficie de montaje.

Nota: Verifique si está dañado el O-ring del sensor
antibloqueo de freno; lubrique ligeramente el O-ring con
Lubricante de Eje Trasero FITZ-19580 o su equivalente
que cumpla con la especificación Ford WSL-M2C192-A.

Para instalar, invierta el proceso de remoción.

Control Antibloqueo

206-09-41

206-09-41

Pruebas Pinpoint (Continuación)

Remoción e Instalación

Para información adicional, refiérase a la Sección 206-03.

Indicador del Sensor — Delantero 4x2

Indicador del Sensor — Delantero 4x4

Para información adicional, refiérase a la Sección 204-01B.

Indicador del Sensor — Trasero

Remoción e Instalación

Nota: El indicador del sensor trasero antibloqueo de freno
está conectado a la caja del diferencial.

Para información adicional, refiérase a la sección 205-02.

Interruptor G

Remoción

1.

Alce y soporte el vehículo. Refiérase a la Sección 100-02.

2.

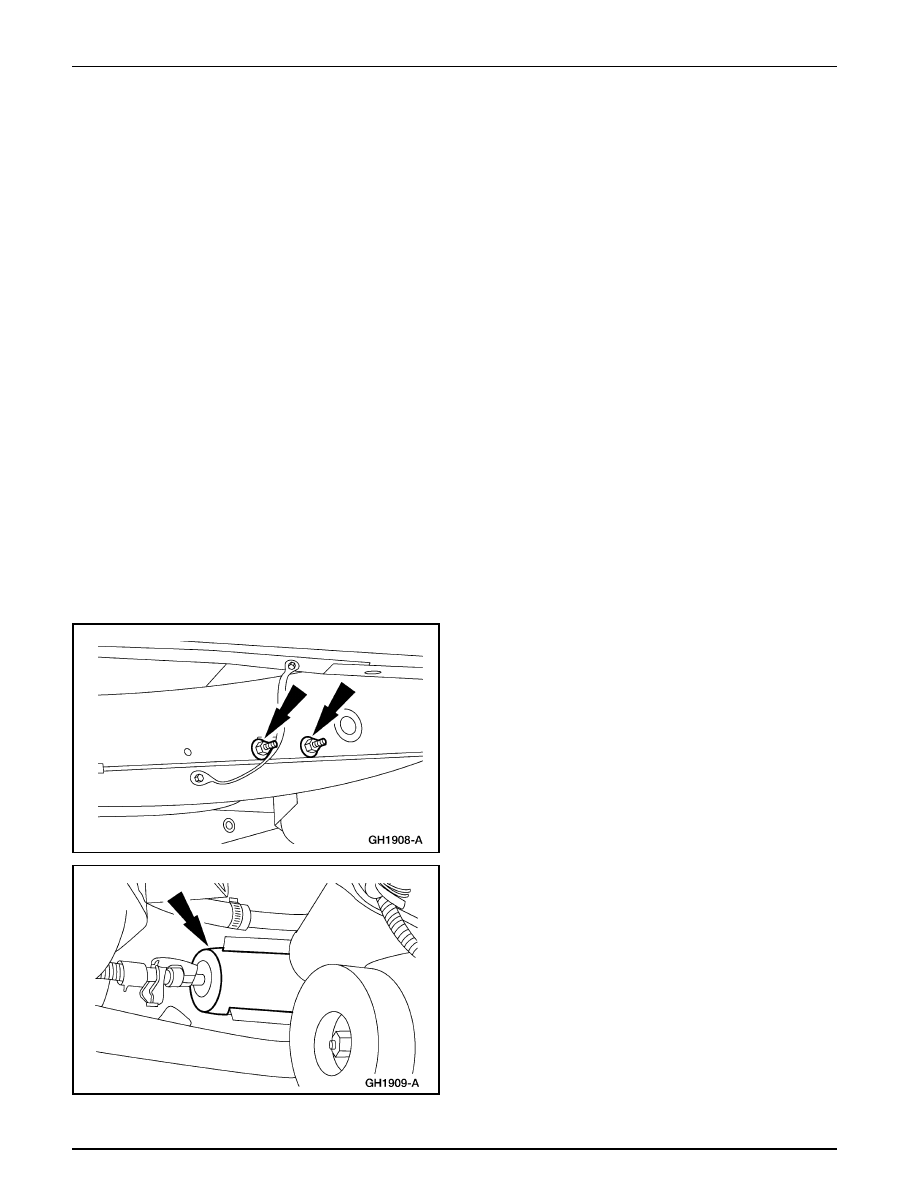

Retire las tuercas.

3.

Desencaje del chasis del vehículo el filtro de combustible.

Control Antibloqueo

206-09-42

206-09-42

Pruebas Pinpoint (Continuación)

4.

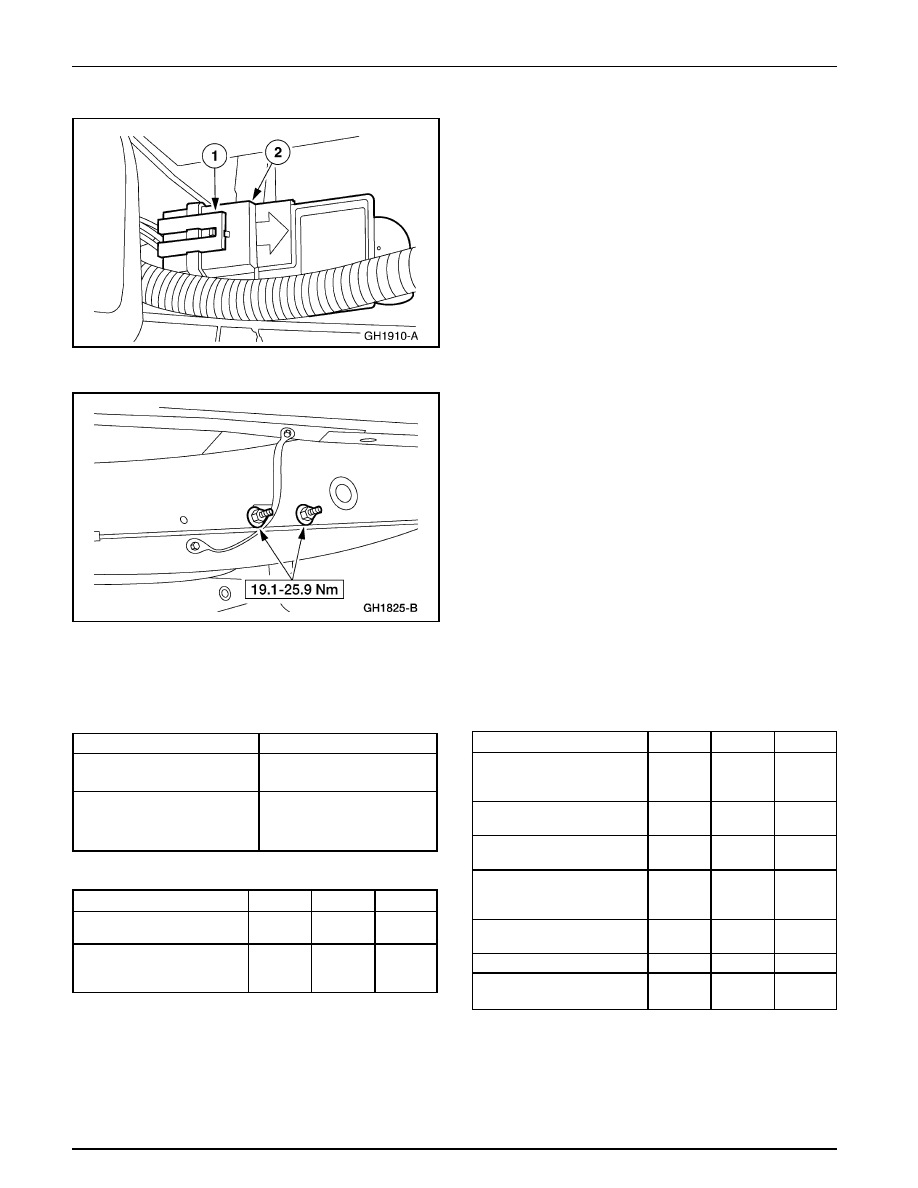

Para retirar el interruptor G

1

Desenchufe el conector eléctrico del interruptor G.

2

Retire el interruptor G.

Instalación

1.

Para instalar, invierta el proceso de remoción.

ESPECIFICACIONES

Lubricante del Eje Trasero

WSL-M2C192-A

FITZ-1958-B

Grasa de Alta Temperatura

ESA-M1C198-A

4x4 de Eje Delantero y Rolinera

E8TZ-19590-A

Especificaciones Generales

Item

Especificación

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Pernos del Módulo de Control

1.8-1.9

 —

—

Antibloqueo de Freno

Tuercas (M10-1) del

12-16

—

—

Conducto de Freno
a la EHCU

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Tuercas (M12-1) del

15-18

—

—

Conducto de Freno
a la EHCU

Pernos de la Unidad

9-13

—

—

de Control Electrónico

Perno del Sensor Delantero

8-10

—

71-88

Antibloqueo de Freno (4x2)

Perno Retén del Cable

7-9

—

62-80

del Sensor Delantero
Antibloqueo (4x4)

Perno del Sensor Delantero

7-9

—

62-80

Antibloqueo de Freno (4x4)

Tuercas del Interruptor G

19.1-25.9

—

—

Perno del Sensor Trasero

27

20

—

Antibloqueo de Freno

Sistema de Dirección — Información General

211-00-1

211-00-1

Tabla Manual de Contenido

SECCIÓN 211-00

Sistema de Dirección —Información
General

APLICADO AL VEHÍCULO:

Explorer, Mountaineer

CONTENIDO

PÁGINA

DESCRIPCIÓN Y OPERACIÓN

Sistema de Dirección .......................................................................................................................... 211-00-2

DIAGNÓSTICO Y PRUEBA

Sistema de Dirección .......................................................................................................................... 211-00-5

Prueba de Componentes ............................................................................................................... 211-00-11

Prueba de Flujo y Presión de la Bomba .................................................................................... 211-00-11
Válvula del Mecanismo de la Dirección .................................................................................... 211-00-13
Varillaje de la Dirección ............................................................................................................. 211-00-11
Torque de la Articulación del Terminal ...................................................................................... 211-00-12
Prueba de Esfuerzo de Giro ....................................................................................................... 211-00-11

Inspección y Verificación ................................................................................................................. 211-00-6
Tabla de Fallas ................................................................................................................................ 211-00-9

PROCEDIMIENTOS GENERALES

Llenado ............................................................................................................................................. 211-00-19
Purga ............................................................................................................................................... 211-00-17
Lavado del Sistema .......................................................................................................................... 211-00-14

ESPECIFICACIONES ........................................................................................................................... 211-00-21
