Control Antibloqueo

206-09-32

206-09-32

DIAGNÓSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

G2

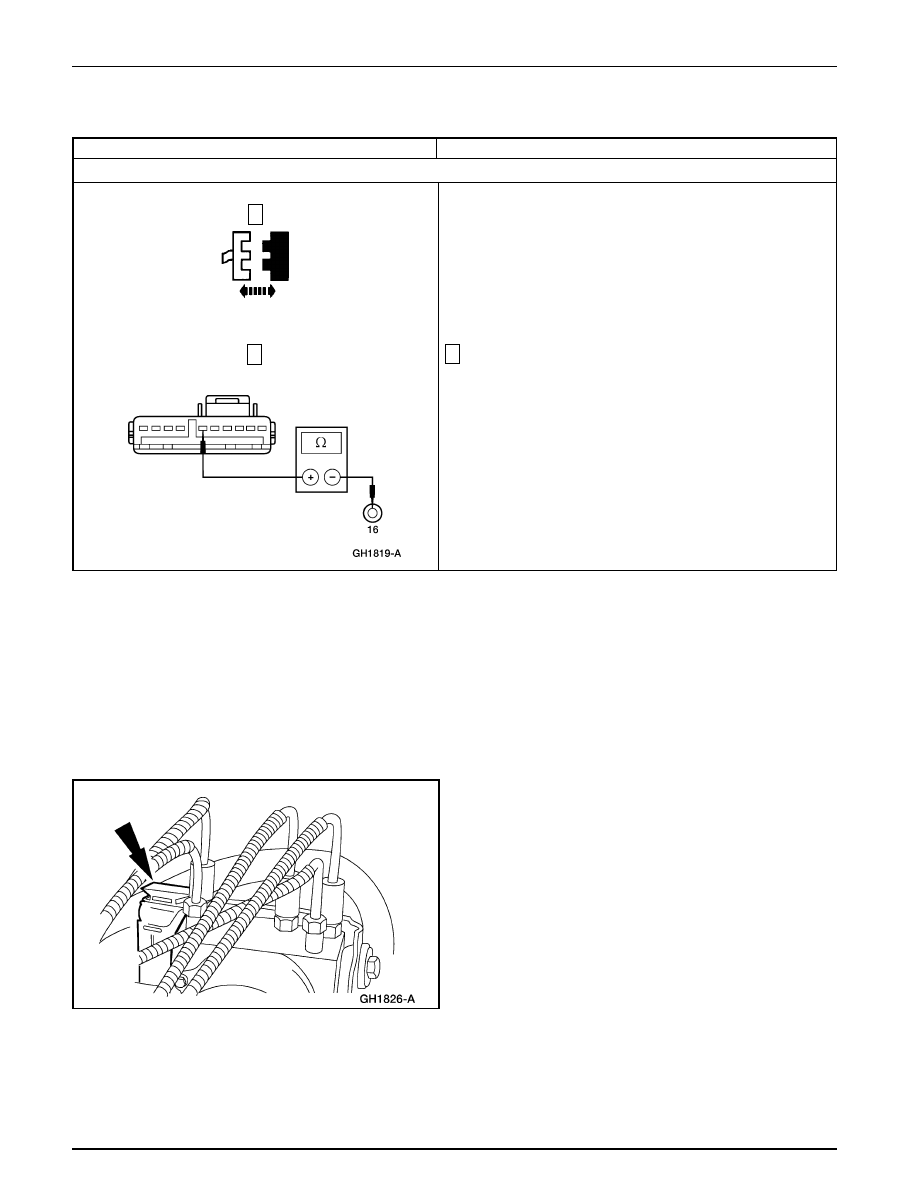

VERIFIQUE SI EL CIRCUITO 603 (DG) ESTÁ ABIERTO

2

Mida la resistencia entre el Pin 16, Circuito 603 (DG) de
la Caja EEC-IV de 60 Pines y el Pin 6, Circuito 603 (DG),
C288 por el lado del arnés.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
INSTALE un nuevo circuito impreso del Panel de
Indicadores; REFIÉRASE a la Sección 413-01.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
REPARE el Circuito. PRUEBE si el sistema funciona
normalmente.

2

1

Prueba Pinpoint G: EL INDICADOR AMARILLO DE ADVERTENCIA NO EJECUTA LA AUTOPRUEBA (Continuación)

Remoción

1.

Desconecte el terminal negativo de la batería.

C288 del Panel de Indicadores

Pruebas Pinpoint

Unidad de Control Hidráulico

2.

Desconecte el conector eléctrico. Alce la lengüeta de
liberación.

Control Antibloqueo

206-09-33

206-09-33

Pruebas Pinpoint (Continuación)

3.

Desconecte los conductos de la unidad de control
hidráulico (HCU).

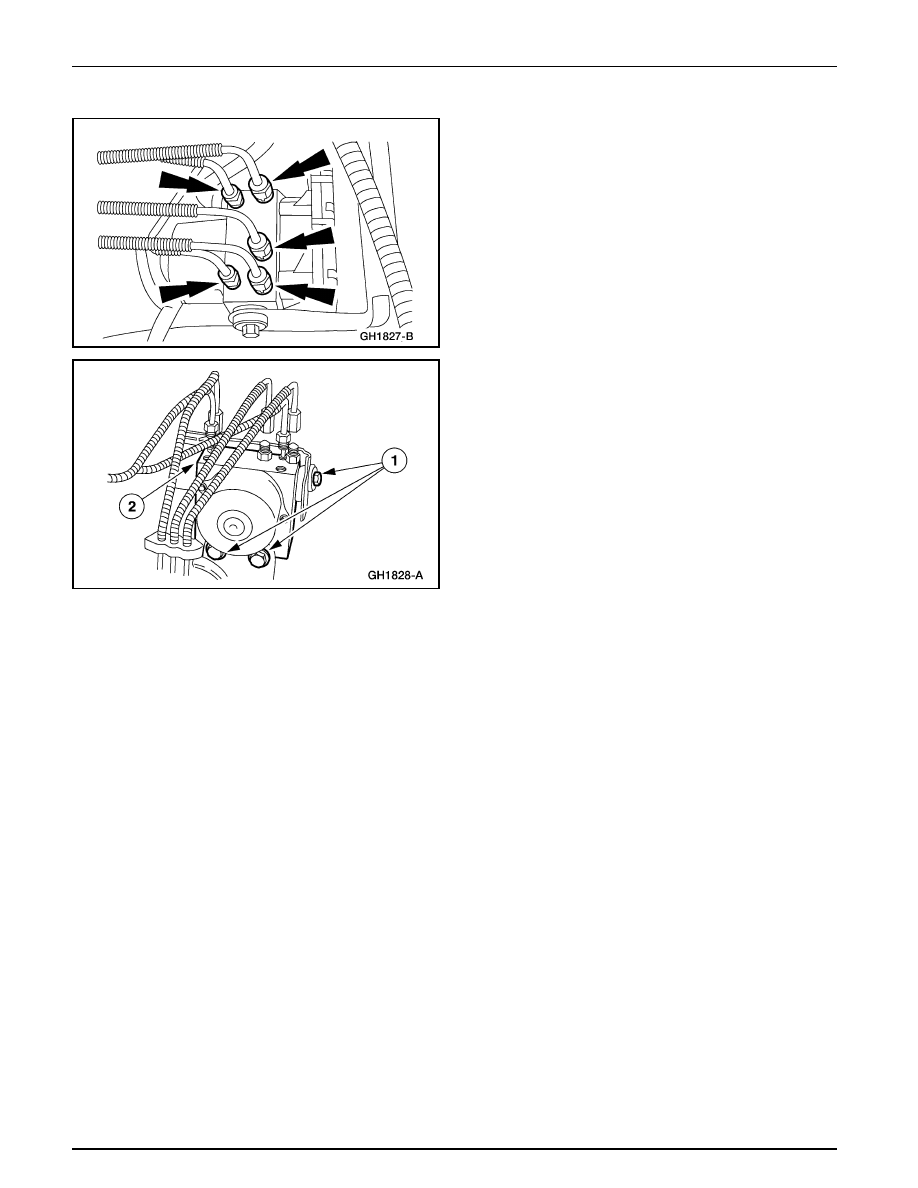

4.

Para retirar la HCU.

1

Retire los pernos.

2

Retire la HCU.

5.

Retire el módulo de control antibloqueo de freno.

Control Antibloqueo

206-09-34

206-09-34

Pruebas Pinpoint (Continuación)

Instalación

1.

ADVERTENCIA: El fluido de frenos contiene

poliglicol, éteres y poliglicoles. Evite su contacto con los ojos,
lávese las manos cuidadosamente después de manipularlo.
Si el fluido entra en contacto con los ojos, láveselos con
agua por 15 minutos. Si la irritación persiste, busque
atención médica.  Si es ingerido, tome agua y estimule el
vómito. Busque atención médica inmediatamente.

PRECAUCION: El fluido de frenos daña las

superficies pintadas y plásticas. Si el fluido de frenos
se derrama sobre cualquier superficie plástica ó
pintada, lávela inmediatamente con agua.

PRECAUCIÓN: Después de haber instalado la

HCU es necesario purgar el sistema hidráulico de
frenos; refiérase a la Sección 206-00.

Nota: Cuando se desconecta la batería, al reconectarla
pueden ocurrir fallas mientras el vehículo se reprograma.
Se necesita conducir el vehículo unos 16 Km (10 millas)
para reprogramarlo de nuevo.

Para instalar, invierta el proceso de remoción.

Control Antibloqueo

206-09-35

206-09-35

Pruebas Pinpoint (Continuación)

Remoción

1.

PRECAUCIÓN: Antes de remover el módulo;

es necesario cargar la información de la configuración
del mismo en el Probador New Generation STAR
(NGS). Esta información necesita ser descargada
dentro del nuevo módulo una vez que sea instalado.
Para información adicional; refiérase a la Sección
418-01.

Desconecte el cable negativo de la batería.

Módulo — Control Antibloqueo de Freno

2.

Retire los pernos de la unidad de control hidráulico.
