Ford Explorer / Mercury Mountaineer. Manual - parte 128

Accionamiento del Freno Hidráulico

206-06-12

206-06-12

Tornillo de Purga del Caliper

17-24

13-17

—

del Disco

Conexión del Tubo de Frenos

15-20

12-14

—

Traseros

Interruptor de Presión

14-20

11-14

—

de Frenos

Perno de la Manguera

30-40

23-29

—

Trasera de Frenos al Caliper

Soporte de la Manguera

13-17

10-12

—

Trasera de Frenos al eje
Trasero

Tornillo de Purga del Caliper

17-24

13-17

—

del Disco Trasero de Frenos

Perno y Tuerca del Pivote

20-34

15-25

—

del Pedal de Freno

Perno del Cable Negativo

7-10

—

62-88

de la Batería

Válvula de Control de

13-22

10-16

—

Presión de Frenos

Tornillo de Purga del Cilindro

8-18

6-13

—

Maestro de Frenos

Accionamiento del Freno Hidráulico (Continuación)

Instalación

1.

Nota:  Cada vez que cambie el reservorio del cilindro
maestro, es necesario instalar arandelas nuevas de goma.

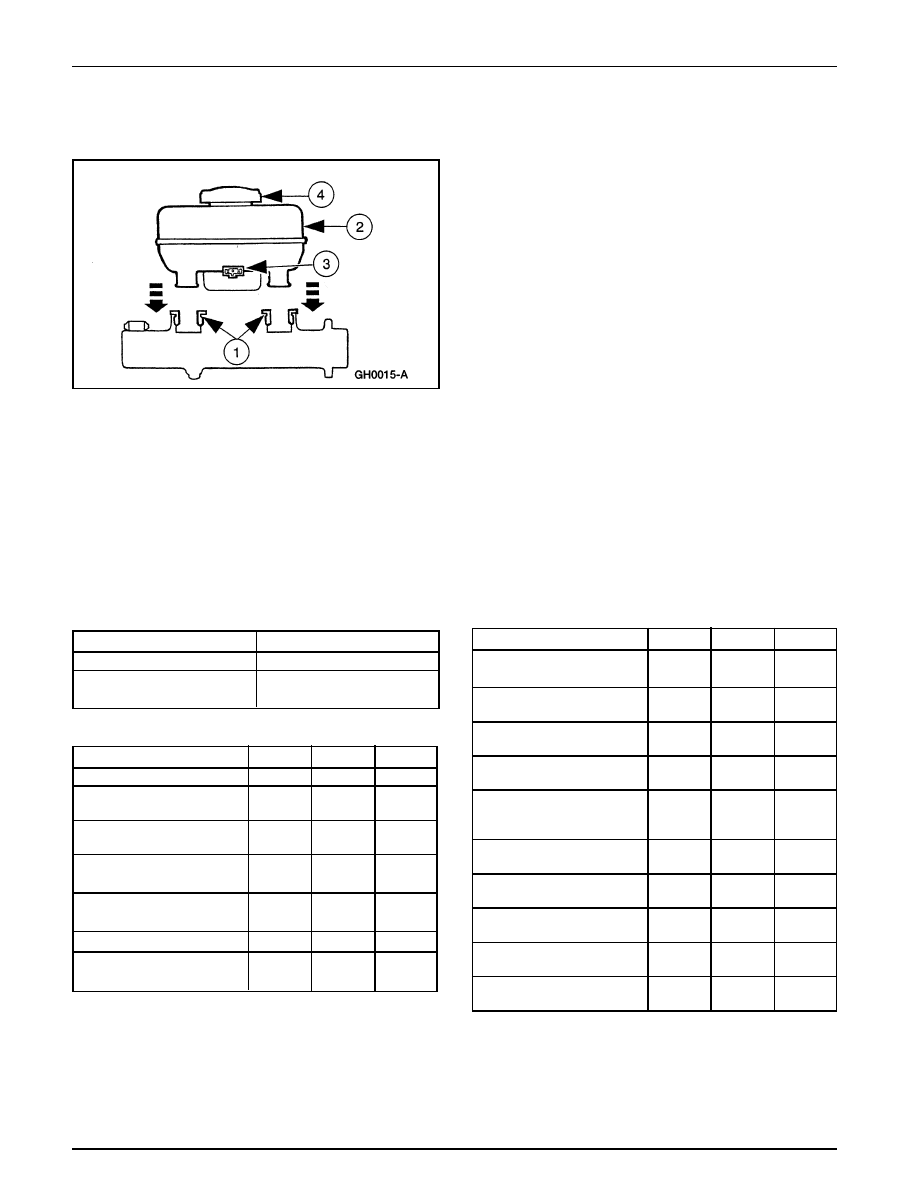

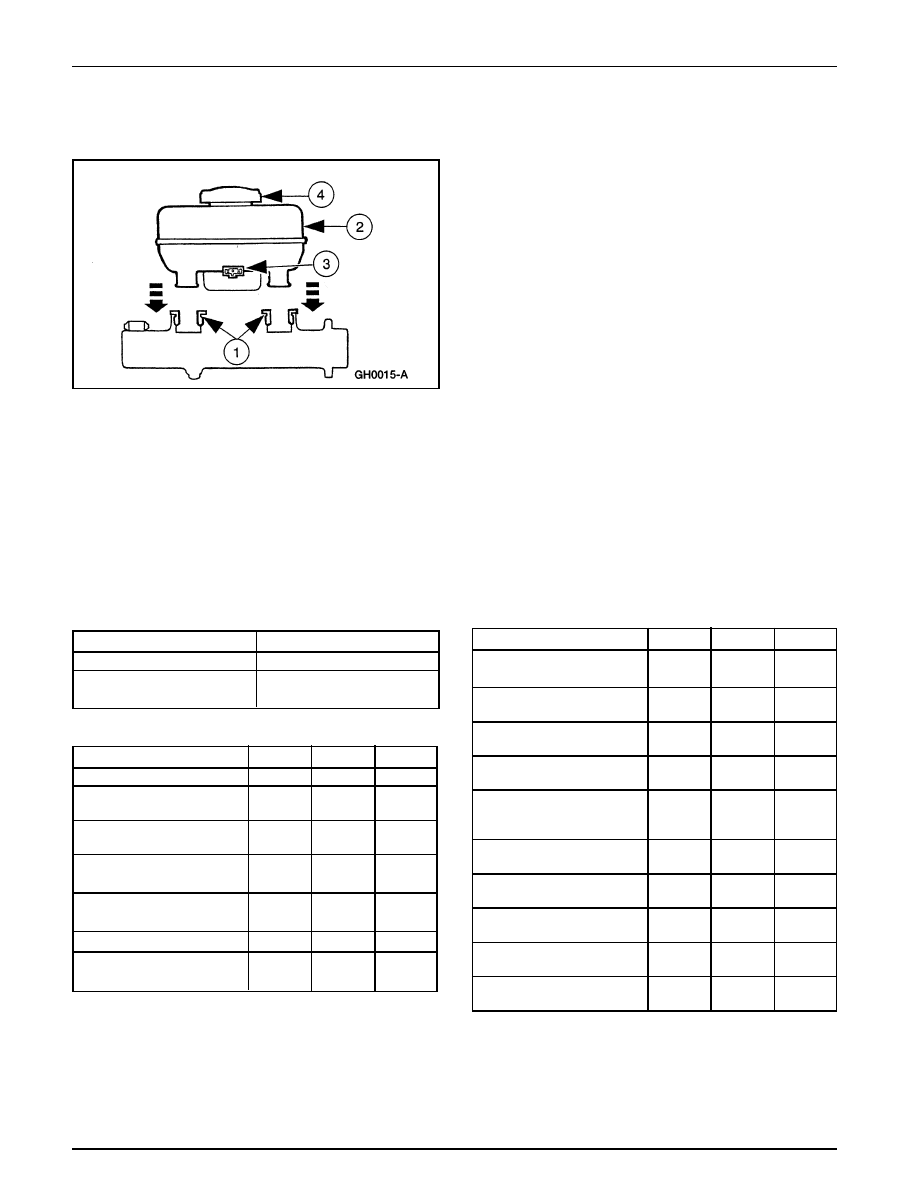

Para instalar el reservorio del cilindro maestro.

1

Lubrique las dos arandelas de goma con fluido de
frenos Ford High Performance DOT 3; C6AZ-19542-
AB ó DOT 3 equivalente que cumpla las
especificaciones Ford ESA-M6C25-A; inserte las
arandelas de goma en el cilindro maestro (2140) de
frenos.

2

Presione el reservorio del cilindro maestro de frenos
hasta que encaje.

3

Conecte el interruptor de advertencia del nivel de
fluido de frenos.

4

Llene el reservorio del cilindro maestro de frenos con
fluido de frenos Ford High Performance DOT 3;
C6AZ-19542-AB ó DOT 3 equivalente que cumpla
las especificaciones Ford ESA-M6C25-A.

ESPECIFICACIONES

Especificaciones Generales

Item

Especificación

Lubricante

Fluido de Frenos

ESA-M6C25-A

DOT 3 C6AZ-19542-AB

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Tuerca del Cilindro Maestro

18-27

14-19

—

Tuercas del Tubo del Cilindro

15-20

12-14

—

Maestro de Frenos

Pernos y Tuercas del Soporte

21-29

16-21

 —

del Pedal de Frenos

Tuercas del Soporte

21-29

16-21

—

del Pedal de Frenos

Perno de la Manguera

30-40

23-29

—

Delantera de Frenos

Soporte de la Manguera

13-17

 10-12

—

Delantera de Frenos

Tubo Delantero de Frenos

15-20

12-14

—

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Accionamiento del Freno de Potencia

206-07-1

206-07-1

Tabla Manual de Contenido

SECCION 206-07 Accionamiento del Freno de Potencia

APLICADO AL VEHICULO:

Explorer, Mountaineer

TEMA

PAGINA

DESCRIPCION Y OPERACIÓN

Servofreno .......................................................................................................................................... 206-07-2

Manguera y Válvula Check ............................................................................................................. 206-07-2

DIAGNOSTICO Y PRUEBA

Sistema de Frenos de Potencia .......................................................................................................... 206-07-2

Sistema de Frenos de Potencia

Servofreno .......................................................................................................................................... 206-07-2

PROCEDIMIENTOS GENERALES

Ajuste del Vástago de Empuje ............................................................................................................ 206-07-4

ESPECIFICACIONES ............................................................................................................................. 206-07-4

Accionamiento del Freno de Potencia

206-07-2

206-07-2

Número

Item

de Parte

Descripción

Servofreno

El servofreno (2005):

•

Es un servo de diafragma dual, asistido por vacío.

•

Se localiza en el lado izquierdo del compartimiento del
motor, entre el pedal y el cilindro maestro (2140) de frenos.

•

El diafragma lo divide en dos cámaras.

•

No funcionará si se le restringe el vacío o cualquiera de
sus componentes relacionados falla.

•

Se instala como un conjunto.

Si el vacío falla el sistema de frenos continuará funcionando;
pero hay que hacer un esfuerzo mayor con el pedal.

Manguera y Válvula Check

La válvula check del servofreno:

•

Se localiza al frente del servofreno.

•

Está posicionada entre el servofreno y la manguera.

DESCRIPCION Y OPERACIÓN

•

Se cierra cuando se apaga el motor.

•

Cuando está cerrada, atrapa el vacío del motor en el
servofreno.

•

Mantiene una reserva de vacío; esto permite aplicar frenos
de potencia varias veces con el motor apagado.

Remoción

1.

Retire el cilindro maestro (2140) de frenos. Para
información adicional, vea la Sección 206-06.

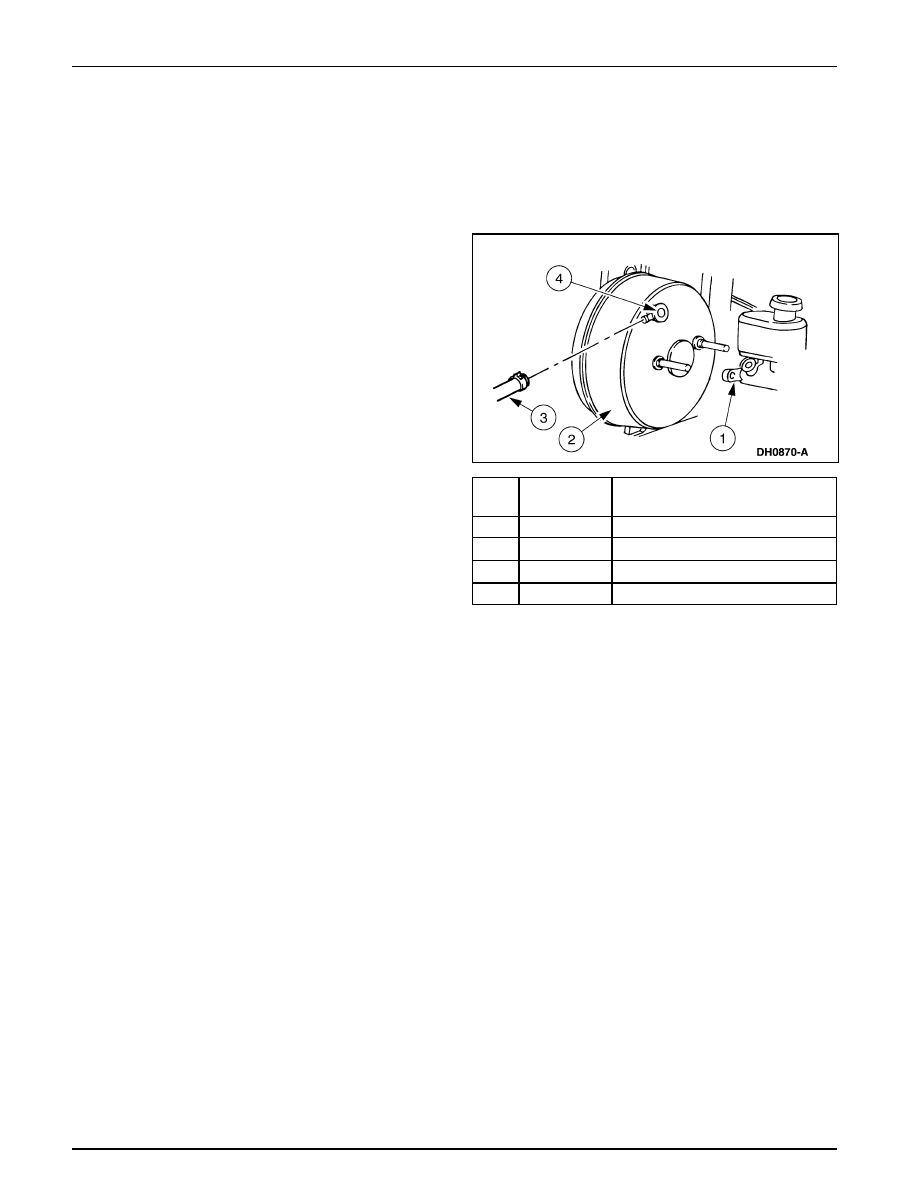

1

2140

Cilindro Maestro de Frenos

2

2005

Servo del Freno

3

381298

Manguera de Vacío

4

2365

Válvula Check

DIAGNÓSTICO Y PRUEBA

Sistema de Frenos de Potencia

Refiérase a la Sección 206-00.

Sistema de Frenos de Potencia

Servofreno

Accionamiento del Freno de Potencia

206-07-3

206-07-3

Sistema de Frenos de Potencia (Continuación)

2.

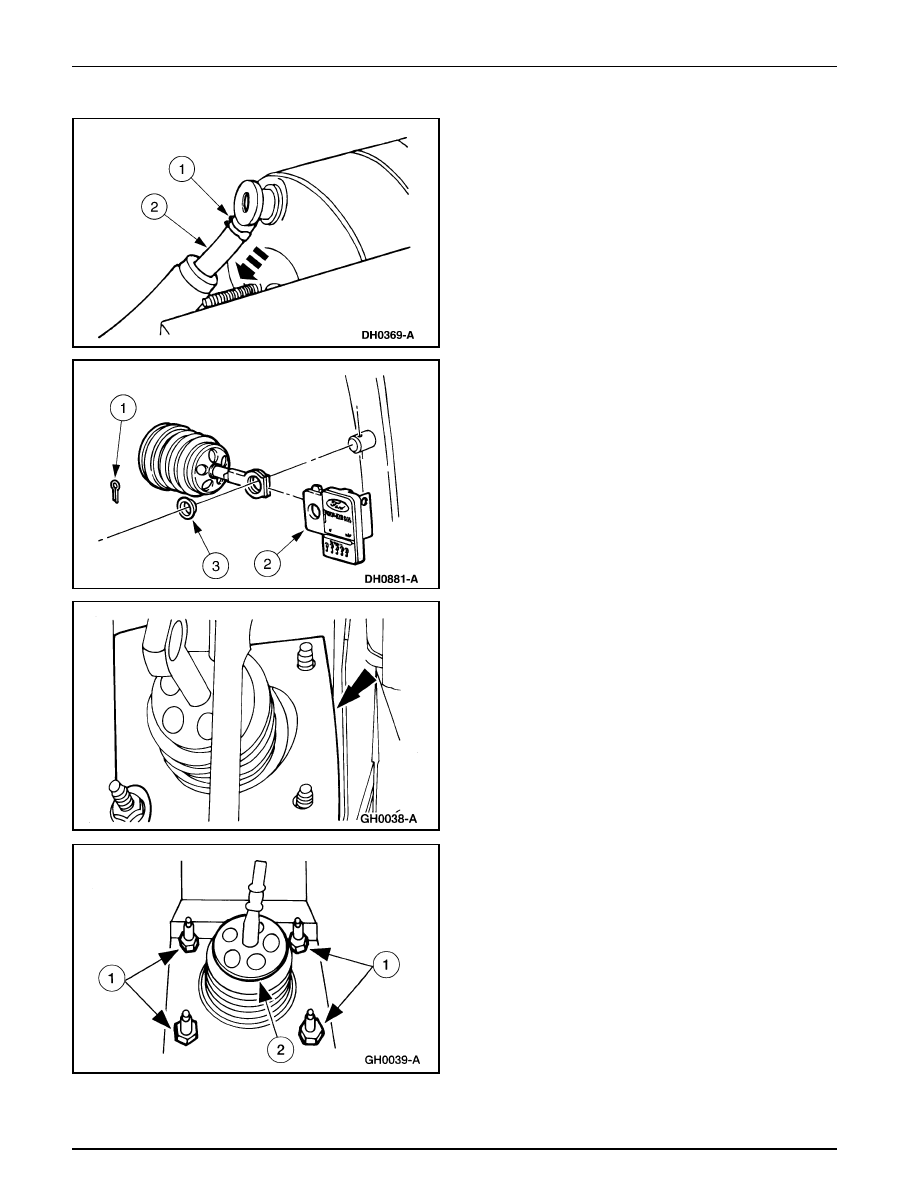

Para desconectar la manguera del servofreno.

1

Comprima la abrazadera.

2

Desconecte la manguera.

3.

Para desconectar el vástago de empuje del pedal de frenos
al servofreno.

1

Saque el pasador.

2

Retire el interruptor (13480) de las luces de frenado
y el vástago de empuje fuera del pasador del pedal.

3

Retire el buje del vástago de empuje del servofreno.

4.

Retire el aislante de ruido de la cúpula.

5.

Nota: Soporte el servofreno (2005).

Para remover el servofreno.

1

Retire las tuercas

2

Retire el servofreno
