Ford Explorer / Mercury Mountaineer. Manual - parte 126

Accionamiento del Freno Hidráulico

206-06-4

206-06-4

Remoción

DIAGNÓSTICO Y PRUEBA

Accionamiento del Freno Hidráulico

Refiérase a la Sección 206-00.

Accionamiento del Freno Hidráulico

Pedal y Soporte

1.

Nota: Cuando retire el interruptor (13480) de las luces
de frenado, guarde el buje y el clip. Los necesitará para la
instalación.

Para desconectar la varilla de empuje del servofreno.

1

Remueva el clip.

2

Separe el interruptor de las luces de frenado y la
varilla de empuje fuera del pasador del pedal de freno.

3

Remueva el buje de la varilla de empuje del
servofreno.

2.

Retire el aislante de sonido de la cúpula.

Accionamiento del Freno Hidráulico

206-06-5

206-06-5

Accionamiento del Freno Hidráulico (Continuación)

3.

Retire los pernos.

4.

PRECAUCIÓN: Soporte el cilindro maestro de

frenos y el servofreno dentro del compartimiento del
motor.

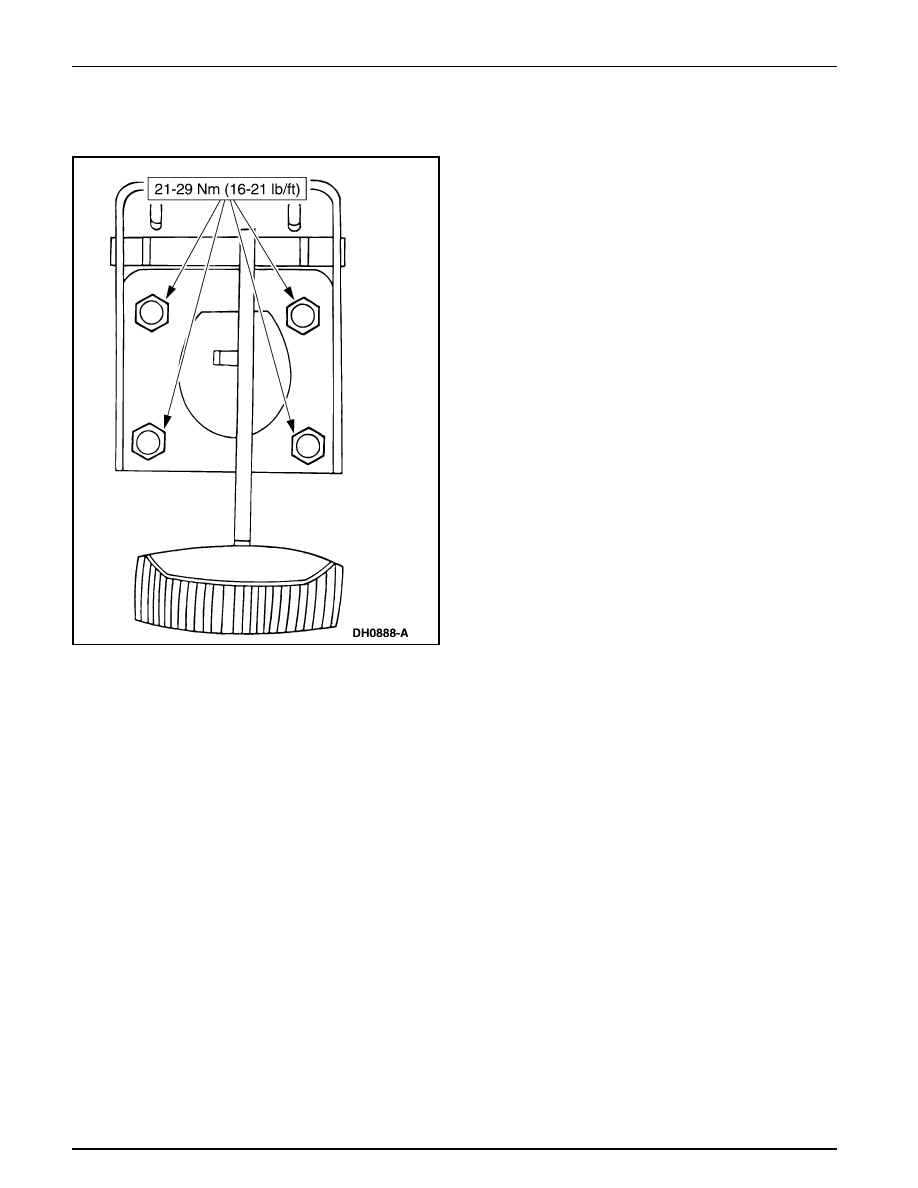

Para retirar el conjunto del pedal de freno.

1

Retire las tuercas.

2

Retire el conjunto del pedal de frenos.

Accionamiento del Freno Hidráulico

206-06-6

206-06-6

Accionamiento del Freno Hidráulico (Continuación)

Instalación

1.     Para instalar, invierta el proceso de remoción.

Accionamiento del Freno Hidráulico

206-06-7

206-06-7

Accionamiento del Freno Hidráulico (Continuación)

Remoción

ADVERTENCIA: El fluido de frenos contiene

poliglicol, éteres y poliglicoles. Evite su contacto con los ojos,
lávese las manos cuidadosamente después de manipularlo.
Si el fluido entra en contacto con los ojos, láveselos con agua
por 15 minutos. Si la irritación persiste, busque atención
médica.  Si es ingerido, tome agua y estimule el vómito.
Busque atención médica inmediatamente.

Cilindro Maestro de Frenos

1.

Desconecte el interruptor de advertencia del nivel de fluido
de frenos.
