Frenos de Discos Delanteros

206-03-16

206-03-16

Frenos de Discos Delanteros (Continuación)

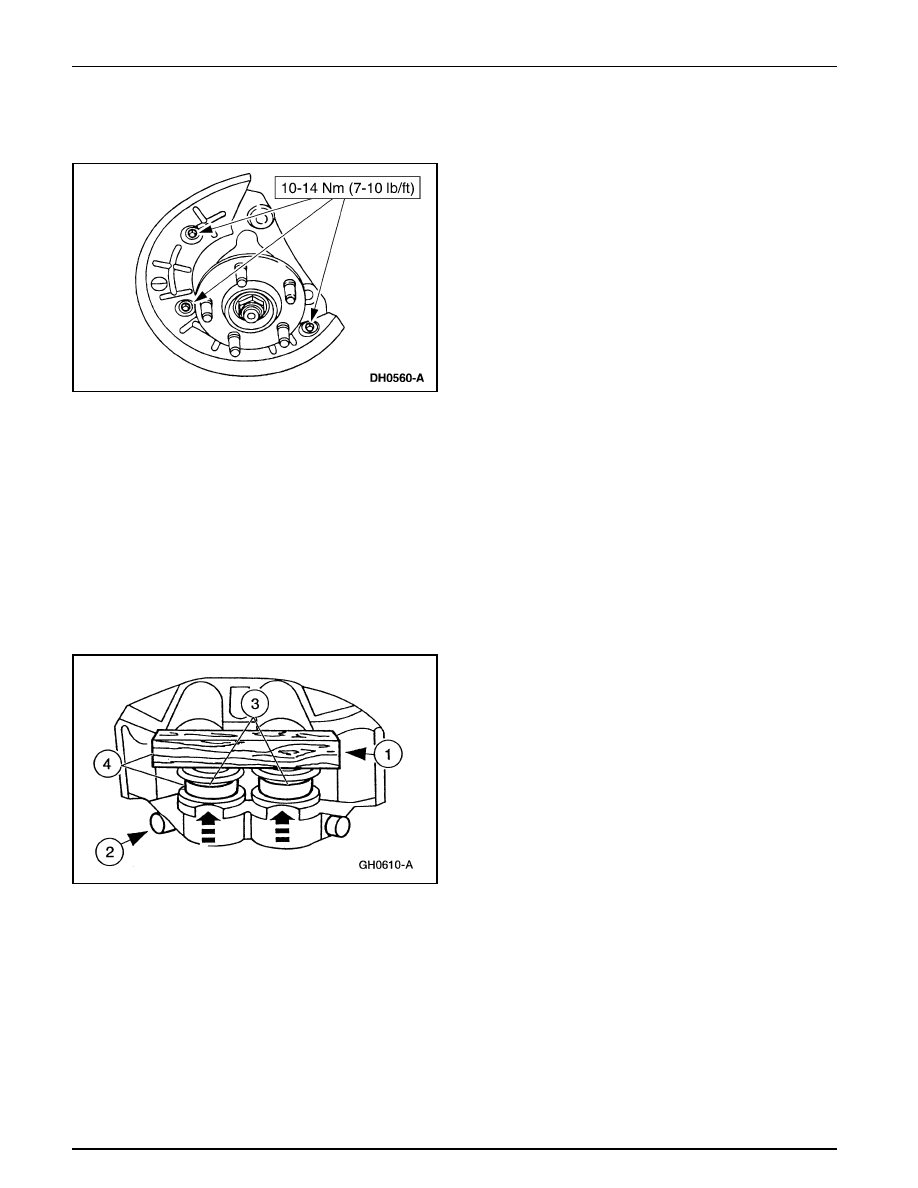

Instalación

1.

Siga el procedimiento de remoción en orden inverso.

Blindaje

Calibrador

Desmontaje

1.

Remueva el calibrador (2B120). Para información
adicional, refiérase a Calibrador en esta sección.

2.

Drene el fluido restante en el calibrador.

3.

Coloque el calibrador en una prensa.

4.

remueva los pistones del calibrador (2196).

1

Coloque un bloque de madera entre el puente del
calibrador y los pistones.

2

Aplique baja presión de aire comprimido por el puerto
del fluido en el calibrador.

3

Fuerce el pistón hacia el bloque de madera.

4

Remueva el bloque de madera y los pistones.

Frenos de Discos Delanteros

206-03-17

206-03-17

Blindaje (Continuación)

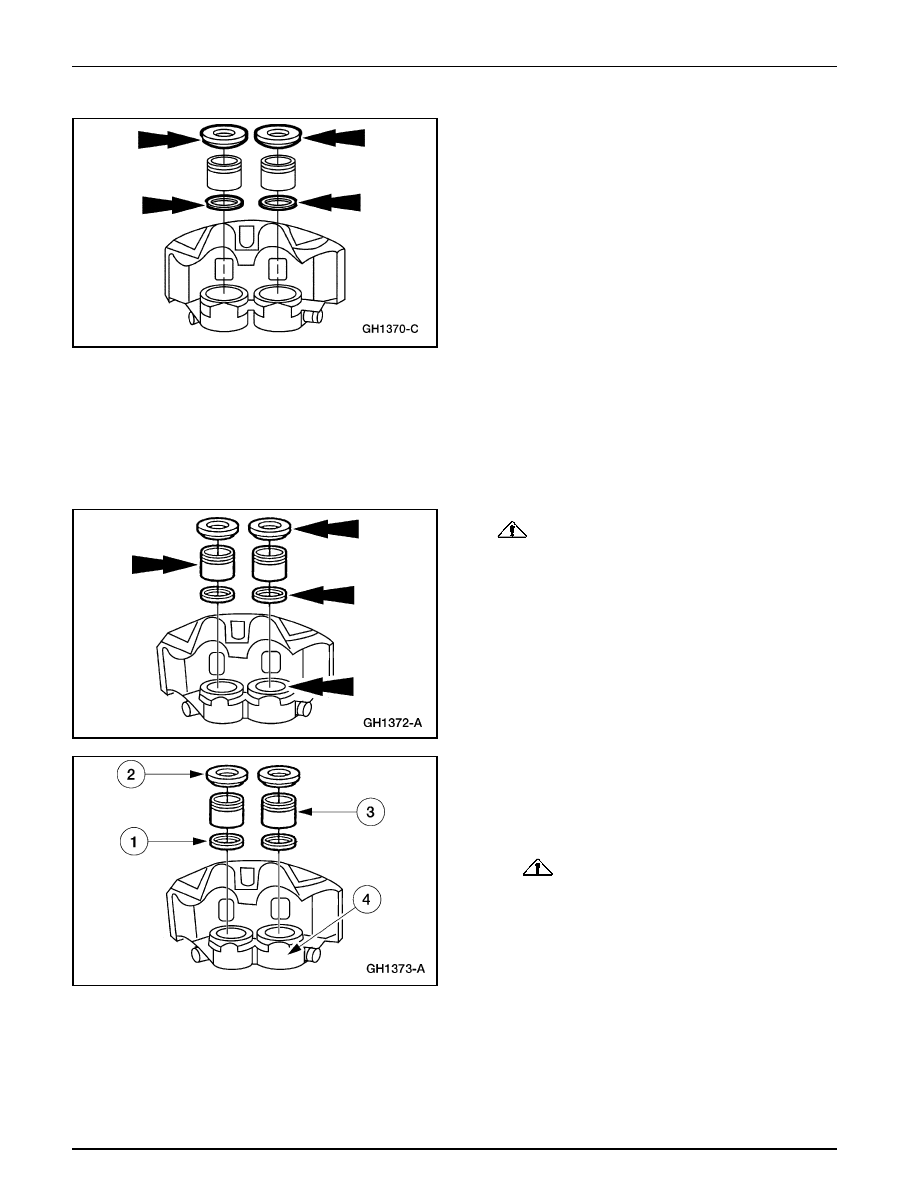

5.

Remueva y deseche los sellos y forros del pistón.

6.

Nota:  No rectifique las aberturas del calibrador. No se
dispone de pistones para aberturas rectificadas.

Si las aberturas está excesivamente rayadas o corroídas,
instale un nuevo calibrador.

Montaje

1.

CUIDADO: Nunca instale sellos o guardapolvos

usados.

Nota:  Nunca coloque fluido para frenos que haya sido
drenado del sistema hidráulico o que haya permanecido
mucho tiempo en un recipiente abierto.

Lubrique el forro del pistón, el calibrador, el sello y las
aberturas del cilindro con Fluido Para Frenos de Alto
Rendimiento DOT 3 C6AZ-19542-AB o un DOT 3
equivalente con la especificación Ford ESA-M6C25-A.

2.

Instale los pistones.

1

Instale el sello.

2

Instale el forro del pistón.

3

CUIDADO: Tenga cuidado de no dañar o

desalojar el sello del pistón.

4

Oprima el pistón dentro de la abertura del calibrador,
teniendo cuidado de no atorarlo.

3.

Instale el calibrador. Para información adicional, refiérase
a Calibrador en esta sección.

Frenos de Discos Delanteros

206-03-18

206-03-18

ESPECIFICACIONES

Perno de la manguera

30-40

23-29

Pernos de la placa de anclaje

98-132

72-97

del calibrador

Pernos del calibrador

28-36

21-26

Pernos del blindaje del disco

10-14

7-10

Especificaciones Generales

Item

Especificación

Espesor mínimo del disco

24.5 mm (0.98 pulg)

(espesor de descarte)

Fluido

Fluido Para Frenos de Alto

ESA-M6C25-A, DOT 3

Rendimiento DOT 3 C6AZ-
19542-AB

Lubricante
Grasa de Larga Duración

ESA-M1C75-B

Premium XG-1-C o –K

Almohadillas

Espesor mínimo más allá

2.5 mm (0.10 pulg)

de la placa de respaldo o los
remaches

Especificaciones Generales

Item

Especificación

Limpiador

Limpiador de Partes

—

Metálicas de Frenos
F3AZ-19579-SA

Especificaciones de Torque

Descripción

Nm

Lb/In

Frenos de Discos Delanteros
