Ford Explorer / Mercury Mountaineer. Manual - parte 116

Frenos de Discos Traseros

206-04-1

206-04-1

Tabla Manual de Contenido

SECCION 206-04 Frenos de Discos Traseros

APLICADO AL VEHICULO:

Explorer, Mountaineer

CONTENIDO

PAGINA

DESCRIPCION Y OPERACION

Frenos de Discos Traseros .................................................................................................................. 206-04-2

DIAGNOSTICO Y PRUEBA

Frenos de Discos Traseros .................................................................................................................. 206-04-3

Frenos de Discos Traseros

Adaptador ............................................................................................................................................ 206-04-8
Calibrador ............................................................................................................................................ 206-04-3
Disco ................................................................................................................................................. 206-04-8
Almohadillas ........................................................................................................................................ 206-04-5
Blindaje ............................................................................................................................................... 206-04-9

Blindaje

Calibrador .......................................................................................................................................... 206-04-11

ESPECIFICACIONES ........................................................................................................................... 206-04-13

Frenos de Discos Traseros

206-04-2

206-04-2

3

388949-S

Arandela de cobre (Se Requieren 2)

4

2A442

Manguera de frenos de rueda trasera

5

2552

Calibrador de freno de disco traseros

6

—

Almohadillas

7

2C220

Conjunto adaptador

8

2A648

Guías de Desplazamiento de Zapatas

9

4234

Eje lateral

10

1107

Espárrago de rueda (Se Requieren 5)

11

2C026

Disco de frenos

12

—

Tuerca de fijación

13

—

Tuerca de adaptador de freno de disco
de rueda trasera

14

2C220

Adaptador de freno de disco de rueda

trasera

15

—

Perno de adaptador de freno de disco
de rueda trasera

DESCRIPCION Y OPERACION

Frenos de Discos Traseros

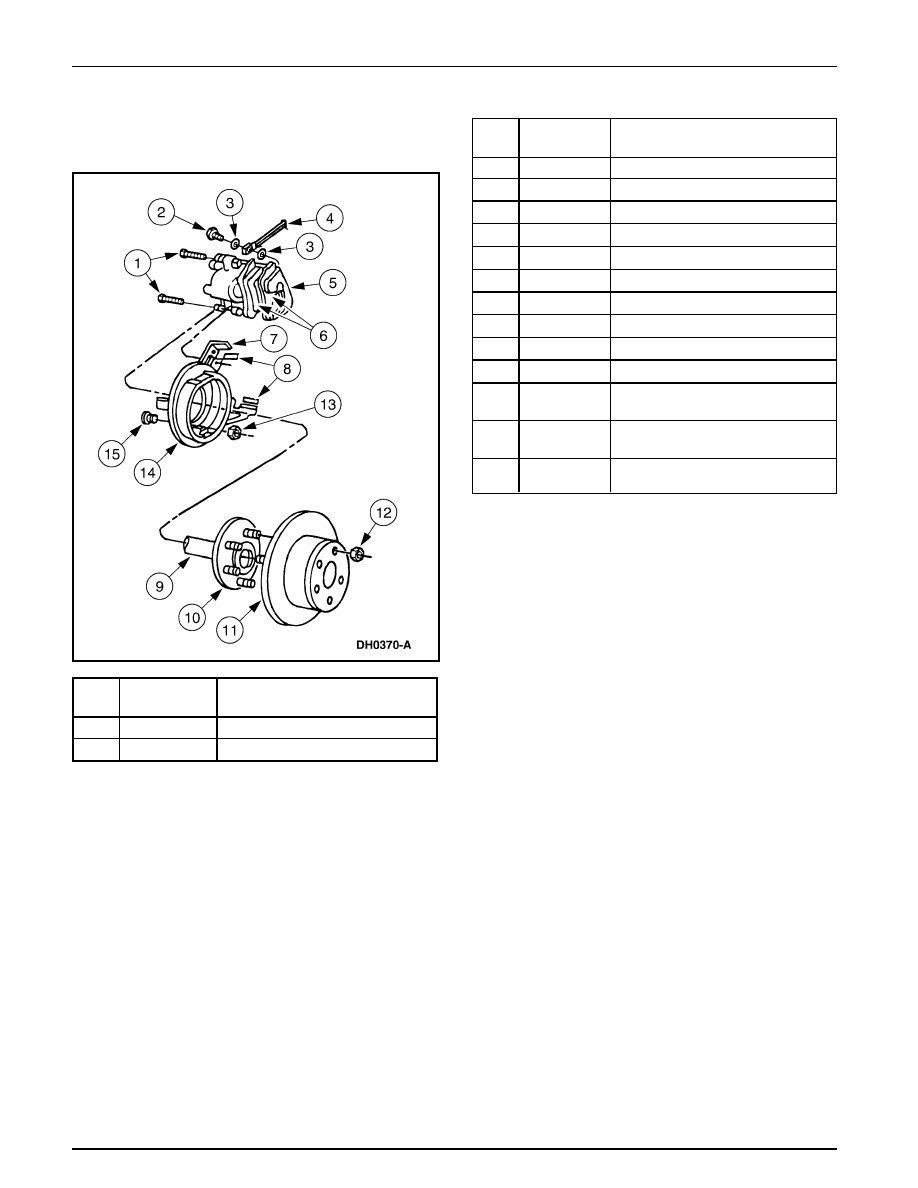

Componentes del Sistema de Frenos de Discos Traseros

1

N807146-S101   Pernos de calibrador

2

385116-S2

  Perno de flujo

Número

Item

de Parte

 Descripción

Número

Item

de Parte

Descripción

Nota:  Las almohadillas interior y exterior no son
intercambiables.

El disco de freno (2C026) es de fundición sólida, de tipo de
tambor en sombrero. El calibrador del freno de disco trasero
(2552) está equipado con un sujetador de resorte remachado
que lo asegura al pistón o al alojamiento del calibrador de
freno de disco trasero.

Frenos de Discos Traseros

206-04-3

206-04-3

3.

ADVERTENCIA: El fluido de los frenos

contiene éteres de poliglicol y poliglicoles. Evite que le
caiga en los ojos. Lave bien sus manos después de
manipular este compuesto. Si le cae en los ojos, lávelos
con agua corriente durante 15 minutos. Busque
atención médica si persiste la irritación. Si se ingiere,
beba agua e induzca el vómito. Busque atención médica
inmediatamente.

CUIDADO: El fluido para los frenos es dañino

para las pintura y superficies plásticas. Si se derrama
fluido sobre superficies pintadas o plásticas, lávelas
inmediatamente con agua.

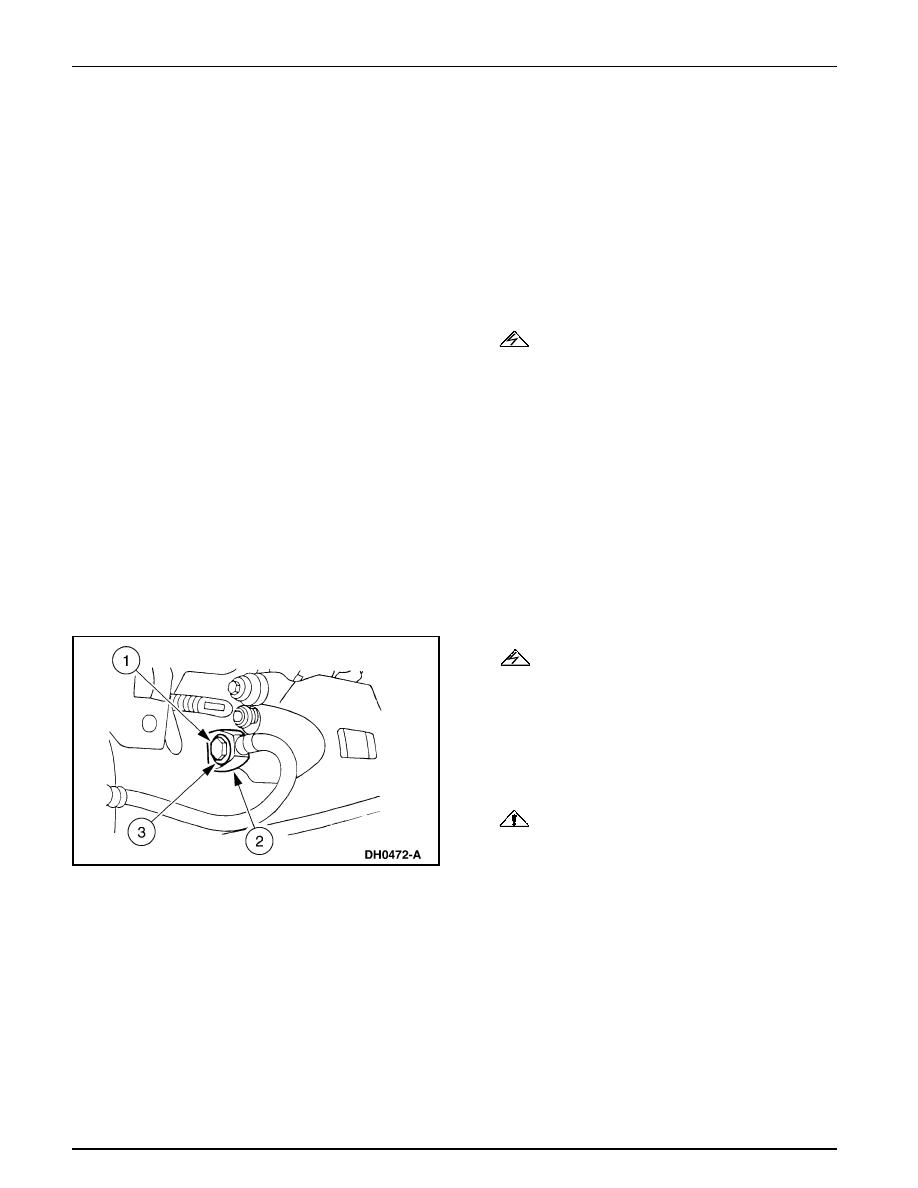

Desconecte la manguera del freno.

1

Remueva el perno.

2

Desconecte la manguera (2A442).

3

Remueva las arandelas de cobre y coloque un tapón
en la manguera.

Remoción

1.

ADVERTENCIA: Se debe cortar el suministro

de energía eléctrica al sistema de suspensión de aire
antes de realizar operaciones de levantamiento del
vehículo en un puente elevador, con un gato o remolque.
Esto puede ser llevado a cabo poniendo el interruptor
del sistema, localizado en el área de almacenamiento
del gato, en la posición de off. Si este procedimiento es
omitido, se puede producir la inesperada inflación o
deflación de los resortes de aire, que puede impulsar
el vehículo durante las operaciones arriba mencionadas.

Levante y apoye el vehículo. Para información adicional,
refiérase a la Sección 100-02.

2.

Remueva el conjunto de rueda y neumático. Para
información adicional, refiérase a la Sección 204-04.

DIAGNOSTICO Y PRUEBA

Frenos de Discos Traseros

Refiérase a la Sección 206-00.

Frenos de Discos Traseros

Caliper

Frenos de Discos Traseros

206-04-4

206-04-4

4.

CUIDADO: No remueva los pasadores guías o

los forros a menos que se sospeche de un problema.
Los pasadores guías requieren ser sellados de por vida
y no son reparables. Utilice Grasa de Silicona Para
Calipers y Compuesto Dieléctrico D7AZ-19A331-A
(Motorcraft WA-10) o un compuesto de silicona
equivalente que cumpla con la especificación Ford
ESE-M1C171-A para lubricar de nuevo los pasadores
de deslizamiento del caliper. Otras grasas pueden
hacer aumentar de volumen los forros, resultando en
contaminación y acelerada corrosión o desgaste del
mecanismo del pasador de desplazamiento del caliper.

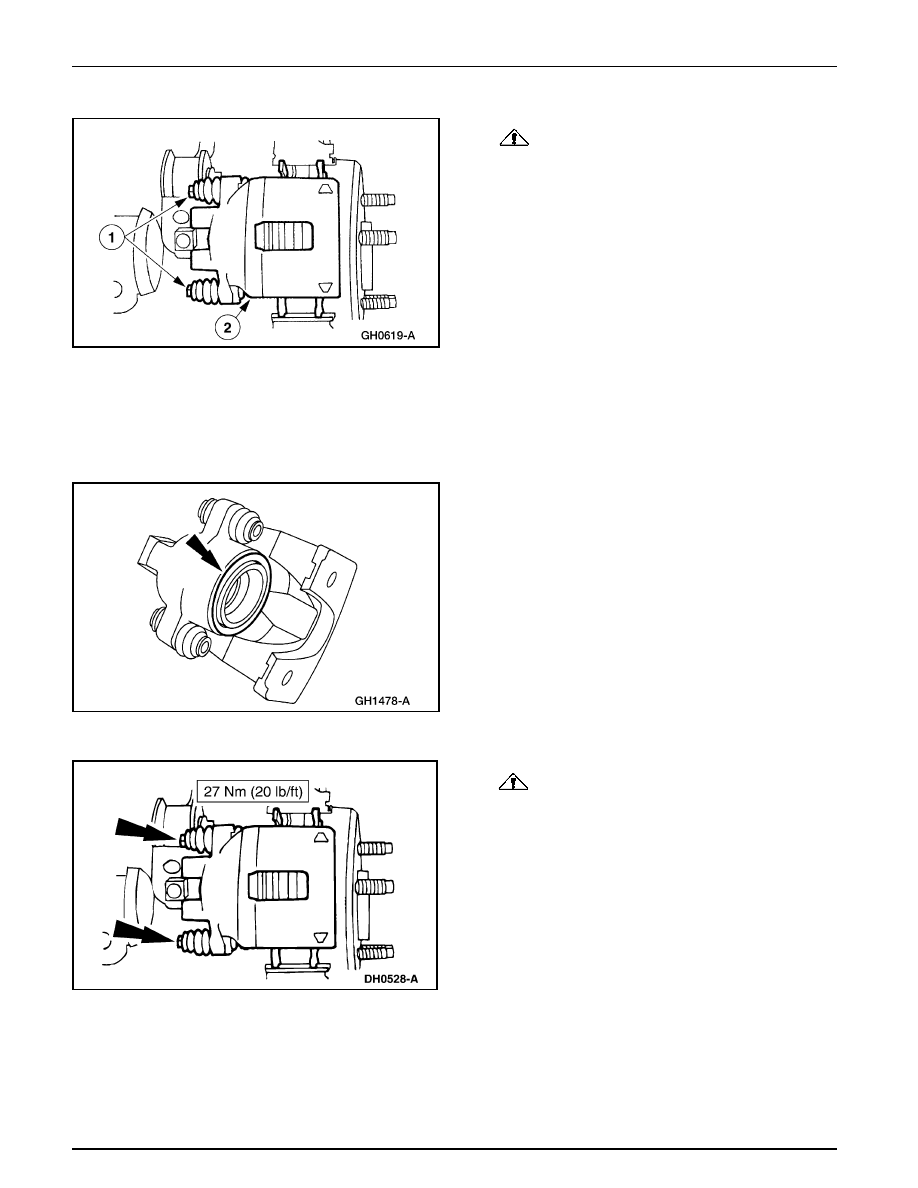

Remueva el calibre del freno de disco trasero (2552).

1

Remueva los pernos del calibrador de los frenos
(2W303).

2

Levante para extraer el calibrador de la placa de
anclaje (2C220).

Frenos de Discos Traseros (Continuación)

5.

Verifique si hay fugas por el calibrador.

•

Si se detectan fugas, será necesario desarmar.

Refiérase a Calibrador en esta sección.

Instalación

1.

CUIDADO: Para evitar interferencia con la

operación del calibrador, instale solo el perno
apropiado del calibrador.

Nota: Asegúrese de que las guías de desplazamiento de
zapatas de acero inoxidable estén colocadas
correctamente. Instale nuevos componentes si están
desgastadas o dañadas.

Nota: Cuando están instaladas, la muesca guía en las
zapatas estará localizada en el extremo superior del
calibrador del freno de disco trasero.
