Ford Explorer / Mercury Mountaineer. Manual - parte 101

Semiejes Propoulsores Delanteros

205-04-6

205-04-6

Tabla de Fallas (Continuación)

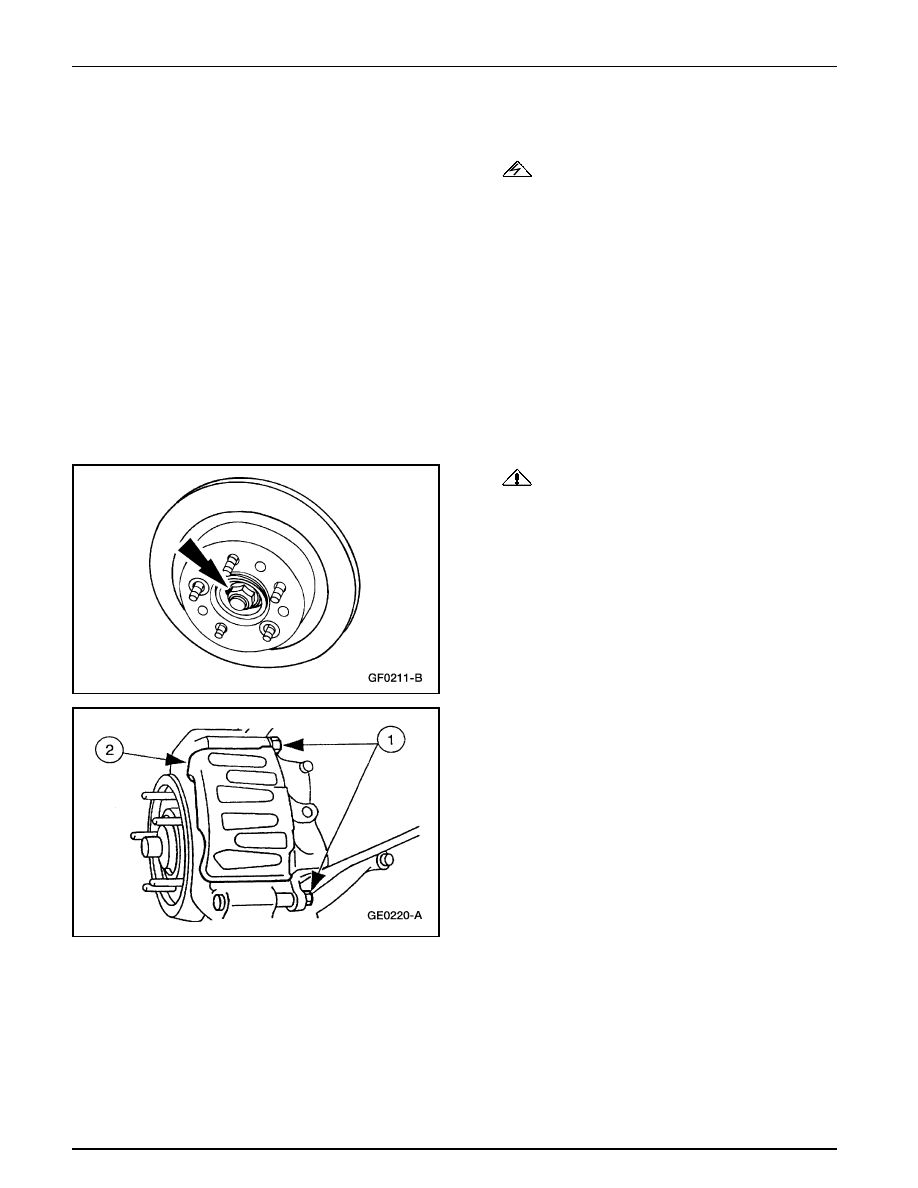

Remoción

1.

ADVERTENCIA: Se debe cortar el suministro

de energía eléctrica al sistema de suspensión de aire
antes de realizar operaciones de levantamiento del
vehículo en un puente elevador, con gato o de remolque.
Esto puede ser llevado a cabo poniendo el interruptor
de la suspensión, localizado en el área de
almacenamiento del gago. La omisión de este
procedimiento puede resultar en la inesperada
inflación o deflación de los resortes de aire, que puede
impulsar el vehículo durante las operaciones arriba
mencionadas.

Levante y apoye el vehículo; para información adicional,
refiérase a la Sección 100-02.

2.

Remueva el conjunto de rueda y neumático. Para
información adicional, refiérase a la Sección 204-04.

3.

CUIDADO: Deseche la tuerca de retención y la

arandela del cubo de la rueda. Éstas son de torque
predominante y no pueden ser instaladas de nuevo.

Remueva el conjunto de tuerca de retención y arandela
del cubo de la rueda.

4.

Sitúe el calibrador del disco de frenos (2B120) a un lado.

1

Remueva los dos pernos del calibrador de los frenos
de discos delanteros.

2

Levante el calibrador de la placa de anclaje y sitúelo
a un lado.

Semiejes Propoulsores Delanteros

205-04-7

205-04-7

Tabla de Fallas (Continuación)

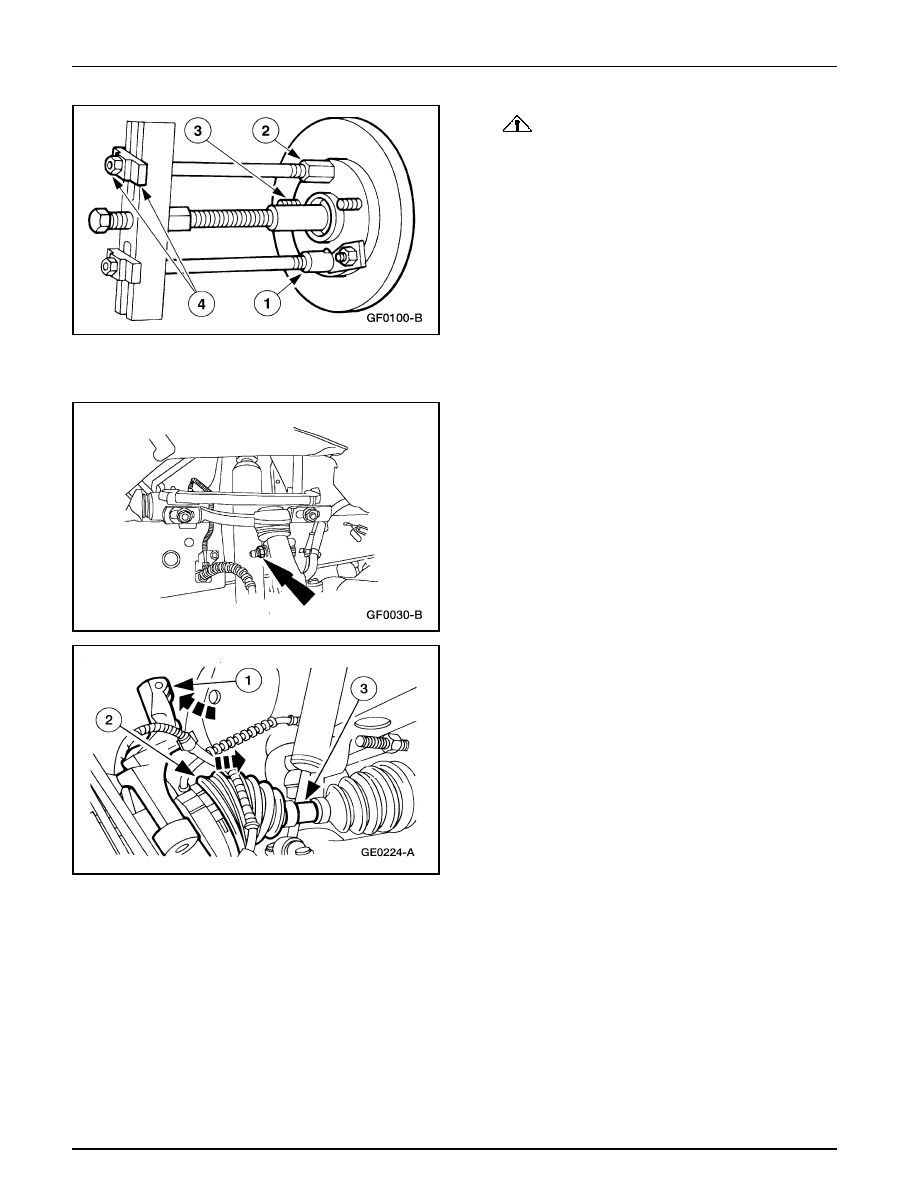

5.

CUIDADO: No utilice martillo para separar del

cubo, la junta del semieje. Se puede ocasionar daños a
las roscas de la envuelta del eje corto de la junta CV
externa y a los componentes internos.

Instale la herramienta y separe el semieje del cubo.
Remueva la herramienta.

1

Instale el Adaptador de Dos Espárragos.

2

Instale los Adaptadores del Removedor de Cubo
Métrico.

3

Coloque el Instalador de Cubo Delantero.

4

Instale el Removedor/Reemplazante de Cubo
Delantero.

6.

Sostenga el brazo inferior de suspensión delantera (3078).

7.

Remueva la junta de rótula superior hacia la tuerca y el
perno del muñón.

8.

Remueva del cubo el eje propulsor de la rueda delantera
y la junta (3B436).

1

Rote el muñón de la rueda delantera (3K186).

2

Comprima el eje propulsor de la rueda delantera y la
junta.

3

Remueva del cubo (1104), el eje propulsor y la junta.

Semiejes Propoulsores Delanteros

205-04-8

205-04-8

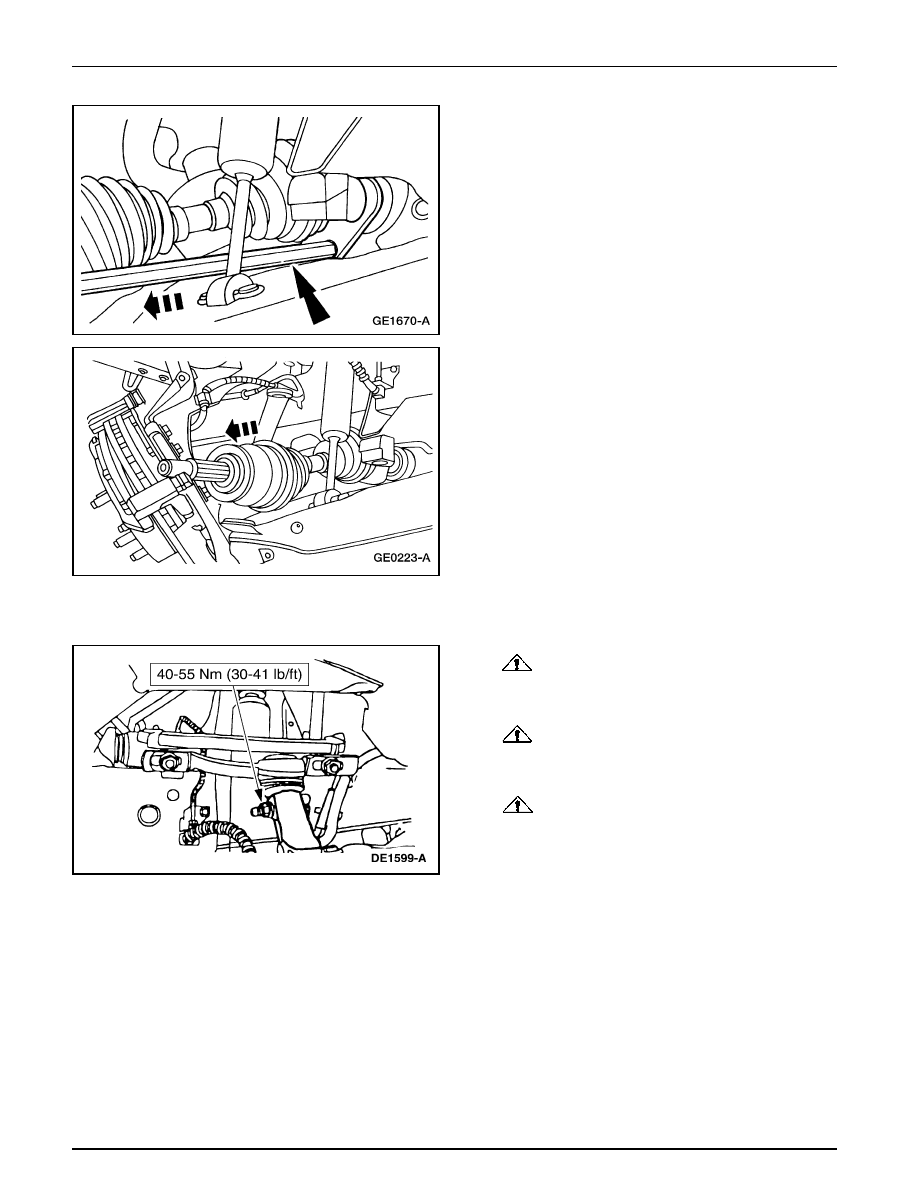

9.

Utilizando el Extractor de Juntas CV y el Martillo de
Percusión, separe el eje propulsor de rueda delantera y la
junta de la envuelta del eje delantero.

Tabla de Fallas (Continuación)

10. Remueva el eje propulsor de rueda delantera y la junta de

la envuelta del eje delantero.

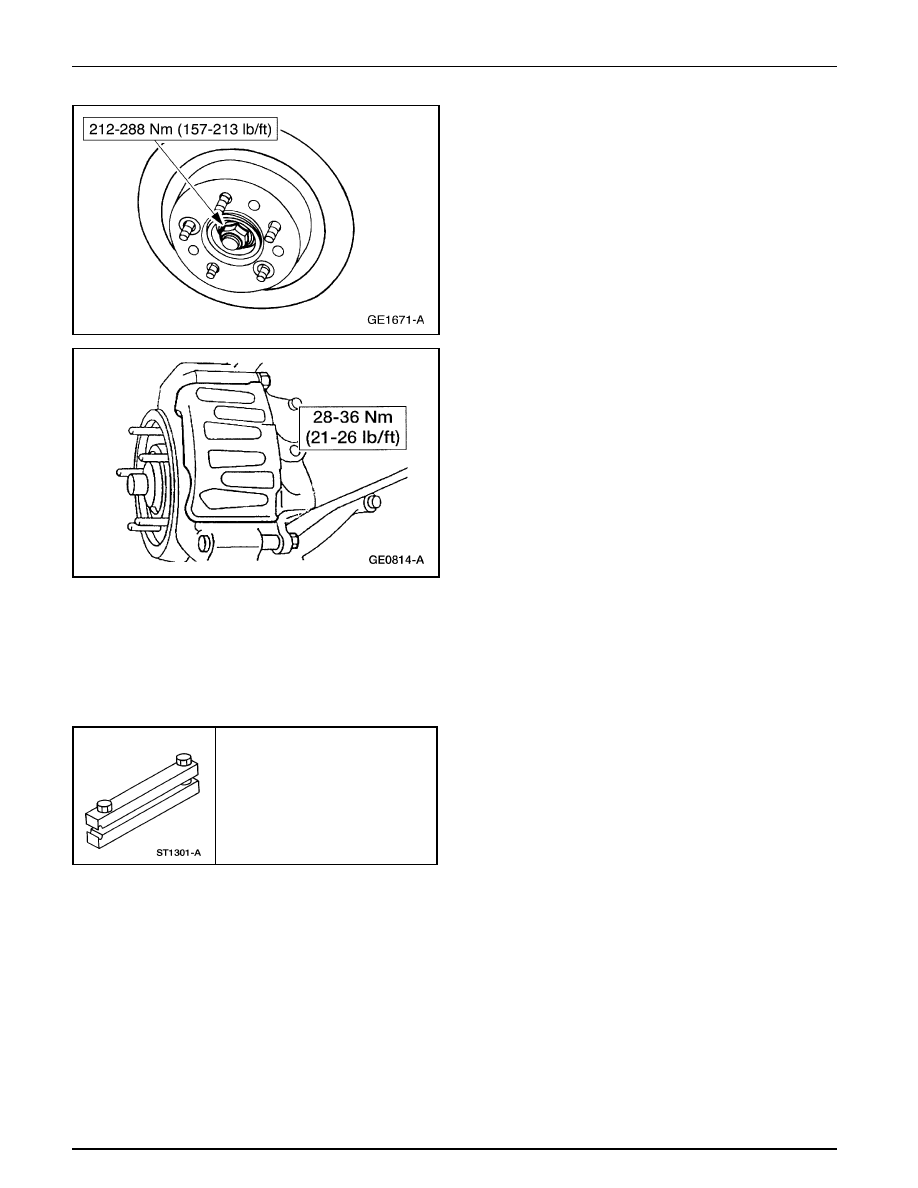

Instalación

1.

CUIDADO: Se debe instalar un nuevo conjunto

de tuerca de retención y arandela en el cubo de la rueda
del eje delantero.

CUIDADO: No utilice herramientas eléctricas

o de percusión para apretar el conjunto de tuerca del
cubo y la arandela.

CUIDADO: No instale de nuevo los anillos de

retención. Se debe instalar uno nuevo cada vez que el
alojamiento del eje corto de la junta CV sea instalado
en el diferencial.

Siga el procedimiento de remoción en orden inverso.

Semiejes Propoulsores Delanteros

205-04-9

205-04-9

Semiejes

Semiejes

Tabla de Fallas (Continuación)

Instalador de la Abrazadera del Foro
CV 205-343 (T95P-3514-A)

Desmontaje

1.

Remueva el semieje de la rueda delantera; para
información adicional, refiérase a Semieje, en esta
sección.

Herramienta(s) Especial(es)
