Eje Propulsor Delantero/Diferencial – Dana 35

205-03-57

205-03-57

PROCEDIMIENTOS GENERALES (Continuación)

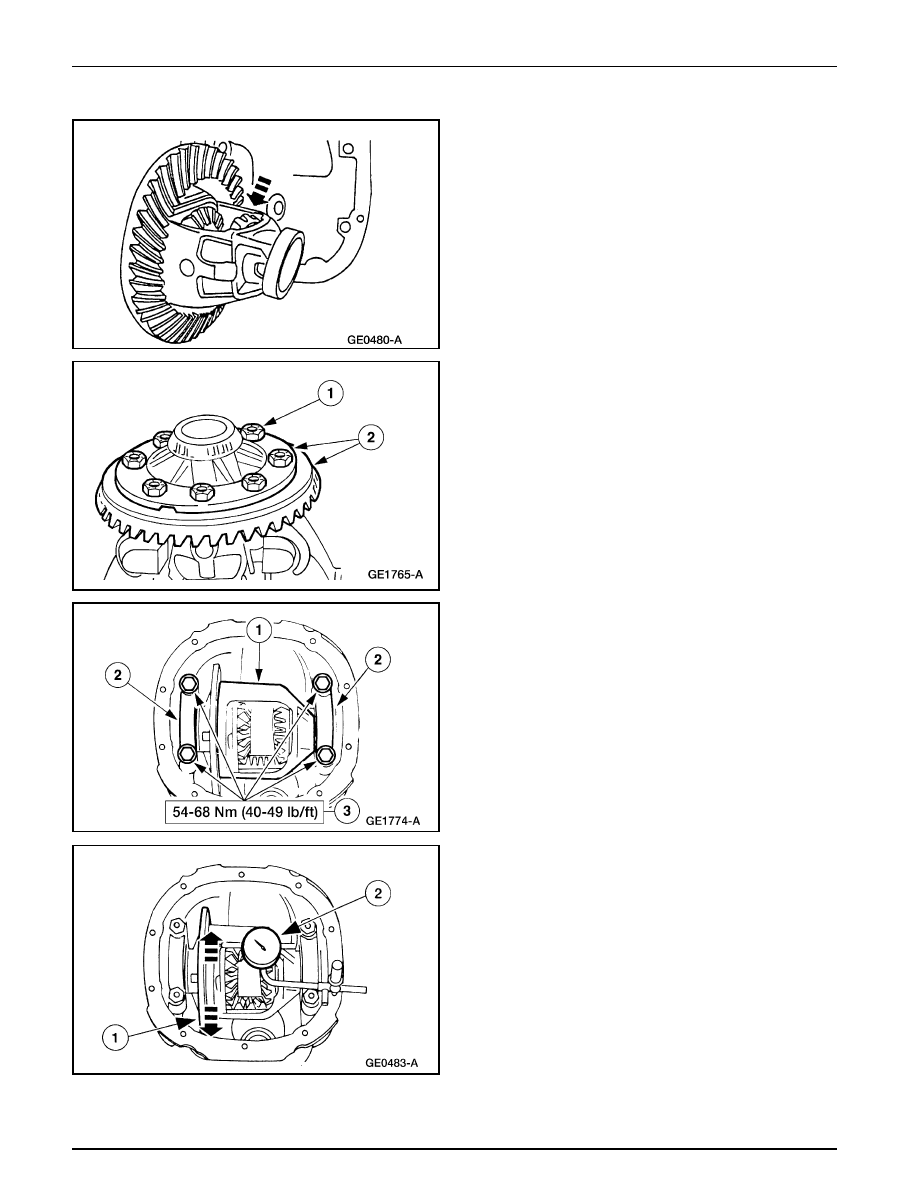

28. Remueva la caja del diferencial de la envuelta del eje.

29. Remueva la corona.

1

Remueva los ocho pernos de la corona.

2

Utilice un punzón par separar la corona de la caja
del diferencial.

30. Nota:  En este paso es necesario utilizar las lainas

apropiadas.

Instale la caja del diferencial en la envuelta del eje sin la
corona.

1

Sitúe la caja del diferencial.

2

Sitúe las tazas del cojinete.

3

Instale los cuatro pernos.

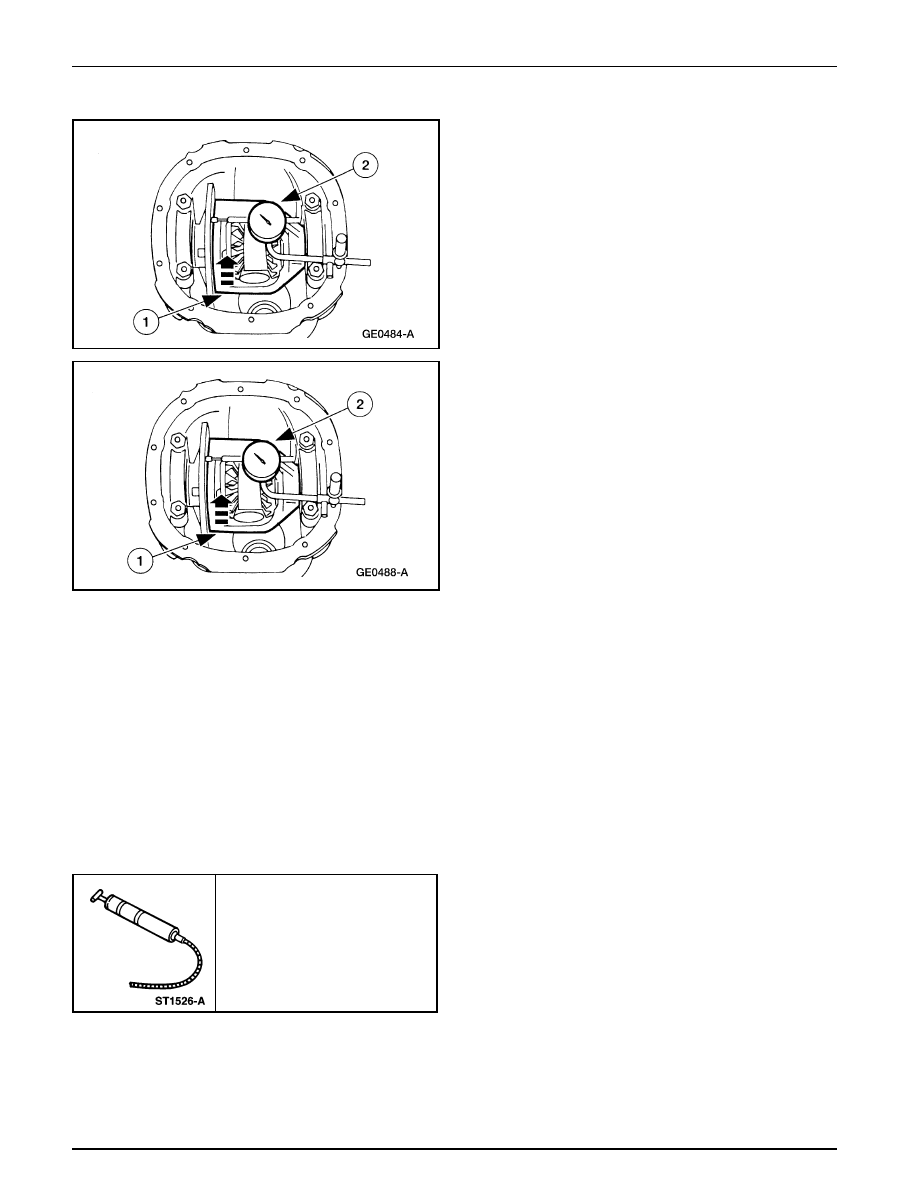

31. Instale y sitúe el indicador de dial con bandeja.

1

Rote la caja del diferencial para asegurarse de que
los cojinetes están asentados apropiadamente.

2

Instale y sitúe el indicador de dial con bandeja.

Eje Propulsor Delantero/Diferencial – Dana 35

205-03-58

205-03-58

PROCEDIMIENTOS GENERALES (Continuación)

33. Nota:  Si la desviación está ahora dentro de las

especificaciones, instale nuevos cojinetes en el diferencial.
Si la desviación es aun excesiva, la envuelta del eje está
dañada y debe ser reemplazada.

Verifique de nuevo la desviación con la nueva caja y los
nuevos cojinetes del diferencial.

1

Rote la caja del diferencial.

2

Verifique de nuevo y tome nota de la desviación de la
caja del diferencial.

32. Nota: Si la desviación está dentro de las especificaciones,

instale nuevos piñón y corona. Si la desviación excede
las especificaciones, la corona está centrada y la falla es
debido a daño de la caja o de los cojinetes del diferencial.
Inspeccione los cojinetes del diferencial. Si éstos no están
dañados, reemplace la caja y los cojinetes del diferencial.

Mida la desviación de la caja del diferencial sin la corona.

1

Rote la caja del diferencial.

2

Verifique y tome nota de la desviación de la caja del
diferencial.

34. Ensamble el eje. Para información adicional, refiérase a

Eje, en esta sección.

35. Instale el conjunto del eje delantero. Para información

adicional, refiérase a  Conjunto del Eje – Delantero, en
esta sección.

36. Llene el eje con Lubricante para Ejes 4x4 con Estabilidad

Térmica Motorcraft SAE 80W90, con la especificación
Ford WSP-M2C197-A.

Drenaje y Relleno del Eje y Diferencial

Herramienta(s) Especial(es)

Pistola de Succión de Aceite
D94T-9000-A

Eje Propulsor Delantero/Diferencial – Dana 35

205-03-59

205-03-59

1.

Levante el vehículo en un puente elevador.

2.

Remueva el tapón de relleno del diferencial.

3.

Utilice la pistola de succión y remueva el lubricante del
eje a través de la abertura de relleno.

4.

Si es necesario, se puede inyectar un solvente limpiador
para eliminar cualquier contaminante.

5.

Repita el Paso 3 para remover el solvente limpiador.

6.

Rellene el diferencial con Lubricante para Ejes 4x4 con
Estabilidad Térmica Motorcraft SAE 80W90, con la
especificación Ford WSP-M2C197-A.

7.

Instale el tapón de relleno y apriételo.

PROCEDIMIENTOS GENERALES (Continuación)

Pernos de la Corona

95-122

70-89

—

Pernos de la Taza del Cojinete

54-68

40-49

—

Lateral del Diferencial

Pernos de la Tapa

27-34

20-25

—

del Diferencial

Pernos del Eje al Bastidor

60-80

45-59

—

Precarga del Cojinete

1.7-3.9

—

15-35

del Piñón (Cojinetes Nuevos)

Precarga del Cojinete de

 0.8-1.5

—

8-14

Piñón (Cojinetes Originales)

Pernos de Retención del

15-20

11-15

—

Centro de Unión Universal

Pernos Pasantes de Retención

60-80

45-59

—

del Eje Delantero

ESPECIFICACIONES

Rosca de Acoplamiento

12.7

del Perno del Adaptador

 (0.500)

del Expansor del Alojamiento
mm (pulgadas)

Juego de la Corona

0.13 – 0.20

mm (pulgadas)

 (0.005-0.008)

Sellador

Goma de Silicona Negra

WSE-M4G323-A1

Ford F4AZ-19562-B

 ESE-M46195-A

Threadlock® y Sellador

WSK-M2G315-A5 y

EOAZ-19554-AA

 ESE-M4G204-A2

Lubricante

Lubricante para Ejes 4x4

WSP-M2C197-A.

con Estabilidad Térmica
Motorcraft SAE 80W90
XL-80W90-QL

Capacidad

Eje Delantero L (Pintas)

1.54

(3.25)

Nivel de Lubricante

9.56 (0.38) por debajo

mm (pulg)

de la parte inferior

del agujero de relleno

en la tapa del eje.

Especificaciones Generales

Item

Especificación

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In
