Ford Explorer / Mercury Mountaineer. Manual - parte 100

Semiejes Propoulsores Delanteros

205-04-2

DESCRIPCION Y OPERACION

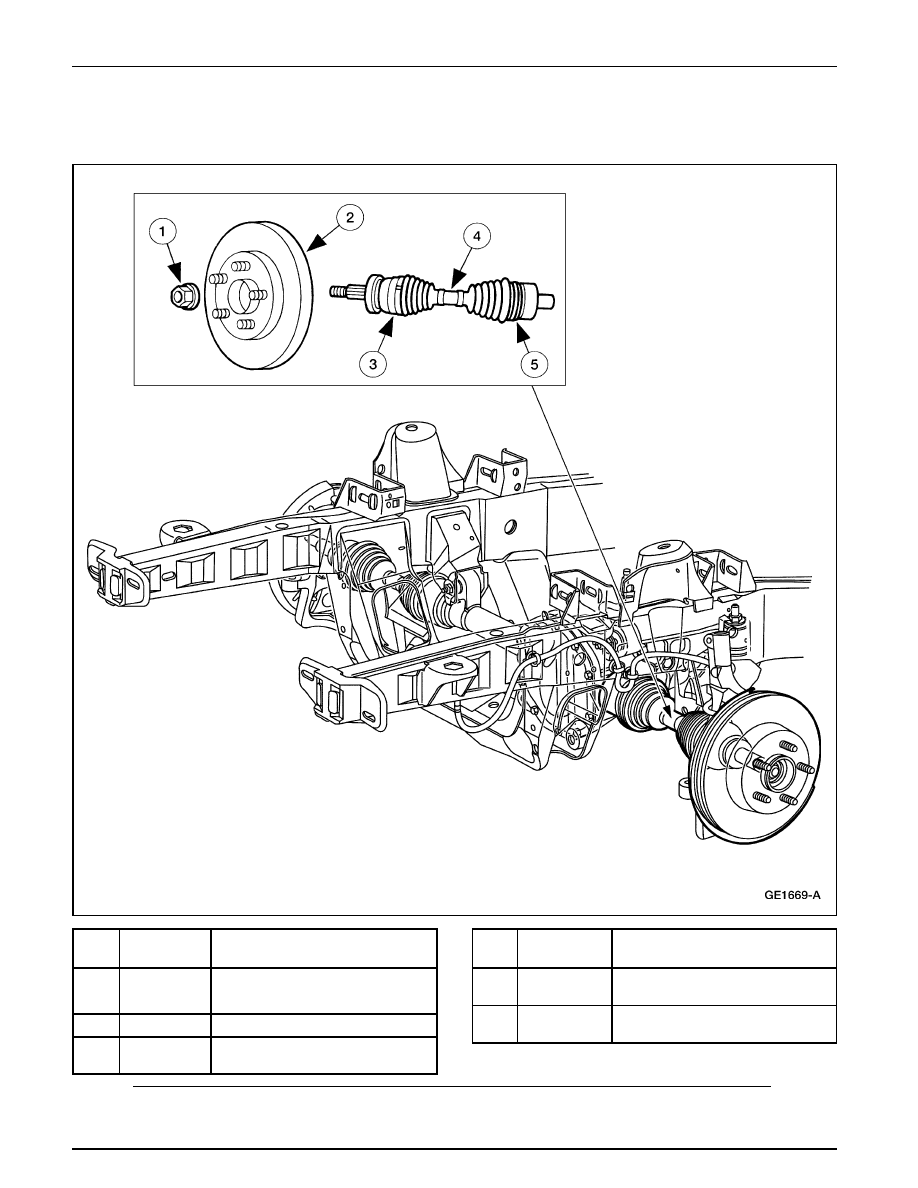

Semiejes Propulsores Delanteros

—

Conjunto de Tuerca y Arandela de
Cubo

1125

Disco de Frenos

—

Junta de Semieje de Rueda Delantera
Exterior

3B436

Eje Propulsor de Rueda Delantera y
Junta

—

Junta de Semieje de Rueda Delantera
Interior

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

Semiejes Propoulsores Delanteros

205-04-3

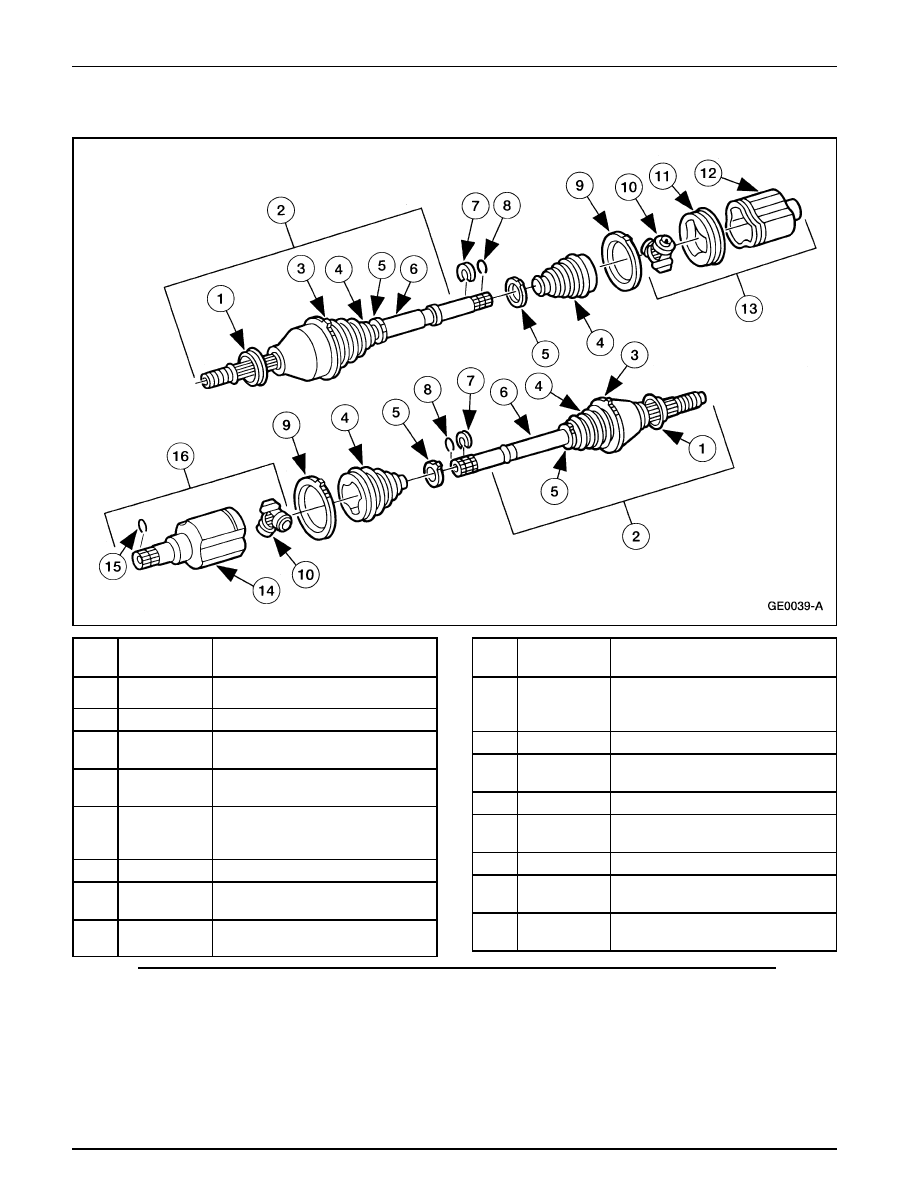

Semieje Propulsor Delantero y Conjunto de Juntas

DESCRIPCION Y OPERACION (Continuación)

3K070

Sello Excluyente de Rueda Delantera

3B436

Conjunto de Eje Lateral

3B478

Abrazadera de Forro de Junta del
Semieje de Rueda Delantera

3A331

Forro de Junta de Semieje de Rueda
Delantera

3B478

Abrazadera del Forro de la Junta del
Semieje de Rueda Delantera (Parte de
3A331, 3B436)

—

Eje de Interconexión (Parte de 3B436)

—

Anillo de Tope (Parte de 3A331,
3B436 y 3B414)

3Z498

Anillo de Retención (Parte de 3A331,

3B436 y 3B414)

3B478

Abrazadera del Forro de la Junta de
Semieje de Rueda Delantera (Parte de
3A331, 3B436 y 3B414)

—

Junta CV Interior (Parte de 3B414)

—

Suplemento de Tres Lóbulos (Parte de
3B414)

—

Envuelta (Parte de LD 3B414)

3B414

Junta de Semieje de Rueda Delantera
(Tipo Émbolo, LD) (Interior)

—

Envuelta (Parte de 3b414 LD)

—

Anillo de Retención (Parte de 3A331
y 3B414)

3B414

Junta de Semieje de Rueda Delantera
(Tipo Émbolo, LI (Interior)

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

Las juntas de eje propulsor de las ruedas delanteras:

• transmiten igual torque del motor desde el eje hasta ambas

ruedas delanteras.

• utilizan juntas de velocidad constante (CV), en los extremos

interior y exterior, para suavizar la operación.

Semiejes Propoulsores Delanteros

205-04-4

• giran aproximadamente un tercio de la velocidad de un eje

impulsor y no contribuye con vibraciones de rotación que
puedan ocurrir.

Los únicos componentes reemplazables de los ejes
propulsores de las ruedas delanteras y las juntas son:

• Ejes propulsores de ruedas y forros de juntas (interior y

exterior). El kit de reemplazo incluye el eje propulsor de
rueda y los forros de juntas y abrazaderas, anillos de seguro,
anillos de retención y grasa.

DESCRIPCION Y OPERACION (Continuación)

• Junta CV Interior (tipo émbolo).

• Eje lateral. El reemplazo incluye la junta de semieje de

rueda delantera (tipo fijo), forros y abrazaderas exteriores,
sello excluyente de rueda delantera (montado en el eje de
interconexión).

DIAGNOSTICO Y PRUEBA

Semiejes de Propulsión Delantera

Semiejes, Ruedas Delanteras

Nota: Las juntas de velocidad constante (CV) no deben ser
reemplazadas a menos que el desmontaje y la inspección
revelen un desgaste anormal.

Nota: Mientras inspecciona los forros, observe si hay
abolladuras (“hoyuelos”) en las circunvoluciones del forro.
Las abolladuras deben ser eliminadas.

• Inspeccione los forros para ver si muestran evidencias de

fracturas, roturas o cortaduras.

• Inspeccione la parte baja de la carrocería para ver si hay

alguna indicación de salpicadura de grasa cerca de la parte
externa e interna de los forros. Esto es una indicación de
daño de forros/abrazadera.

Tabla de Fallas

• Ruidos de Chasquidos, Restallidos

o Molienda Durante los Giros

• Estremecimientos, Vibraciones

Durante Aceleraciones

• Lubricación inadecuada o contaminada

en la junta de velocidad constante (CV).

• Otro componente haciendo contacto con

el semieje.

• Cojinetes de ruedas.
• Componentes de los frenos.
• Componentes de la suspensión.
• Componentes de la dirección.

• Altos ángulos de operación de la junta de

velocidad constante (CV), causados por
la altura de marcha inapropiada.

• Junta del velocidad constante (CV).

• Componentes de la suspensión delantera.

• INSPECCIONE, LIMPIE y

LUBRIQUE, según sea necesario.

• INSPECCIONE y REPARE según

sea necesario.

• REFIERASE a la Sección 204-00.
• REFIERASE a la Sección 206-00.
• REFIERASE a la Sección 204-00.
• REFIERASE a la Sección 211-04.

• REVISE la altura de marcha y

VERIFIQUE la característica
apropiada del resorte. HAGA las
reparaciones necesarias.

• INSPECCIONE y HAGA los

reemplazos necesarios.

• REVISE si hay desgaste en los

bujes o componentes dañados.
HAGA las reparaciones necesario.

Causa Posible

Acción

Condición

Tabla de Fallas

Semiejes Propoulsores Delanteros

205-04-5

Causa Posible

Acción

Condición

Tabla de Fallas (Continuación)

DIAGNOSTICO Y PRUEBA (Continuación)

• Vibraciones a Velocidades Mayores

de 35 mph

• Desbalance de ruedas o neumáticos.

• Asentamiento inapropiado de la junta de

velocidad constante (CV) en cubo de
rueda delantera.

• Descentramiento lateral y radial en

neumático o rueda delantera.

• Junta CV desgastada.

• BALANCEE las ruedas o los

neumáticos, HAGA los reemplazos
necesarios.

• REFIERASE a Semieje, en esta

sección.

• REFIERASE a la Sección 204-04.

• REEMPLACE el semieje.

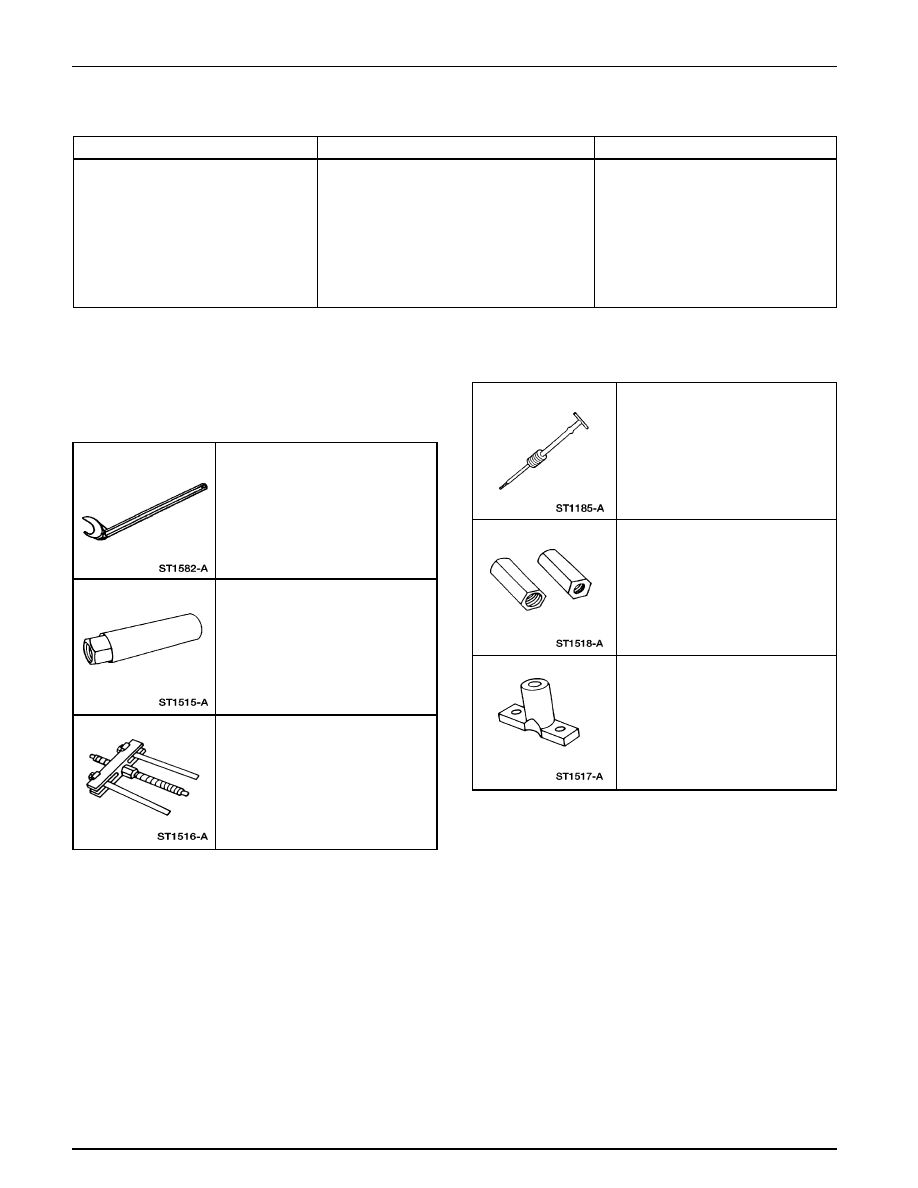

Tabla de Fallas

Semiejes

Extractor de Juntas CV
T86P-3514-A

Instalador de Cubo Delantero
T81P-1104-A

Removedor / Reemplazante de Cubo
Delantero T81P-1104-C

Martillo de Percusión T50T-100-A

Adaptadores del Removedor de Cubo
Métrico T83P-1104-BH

Adaptador de Dos Espárragos
T86P-1104-A1

Herramienta(s) Especial(es)
