Eje Propulsor Trasero/Diferencial —  Corona Ford de 8.8 Pulgadas

205-02-41

205-02-41

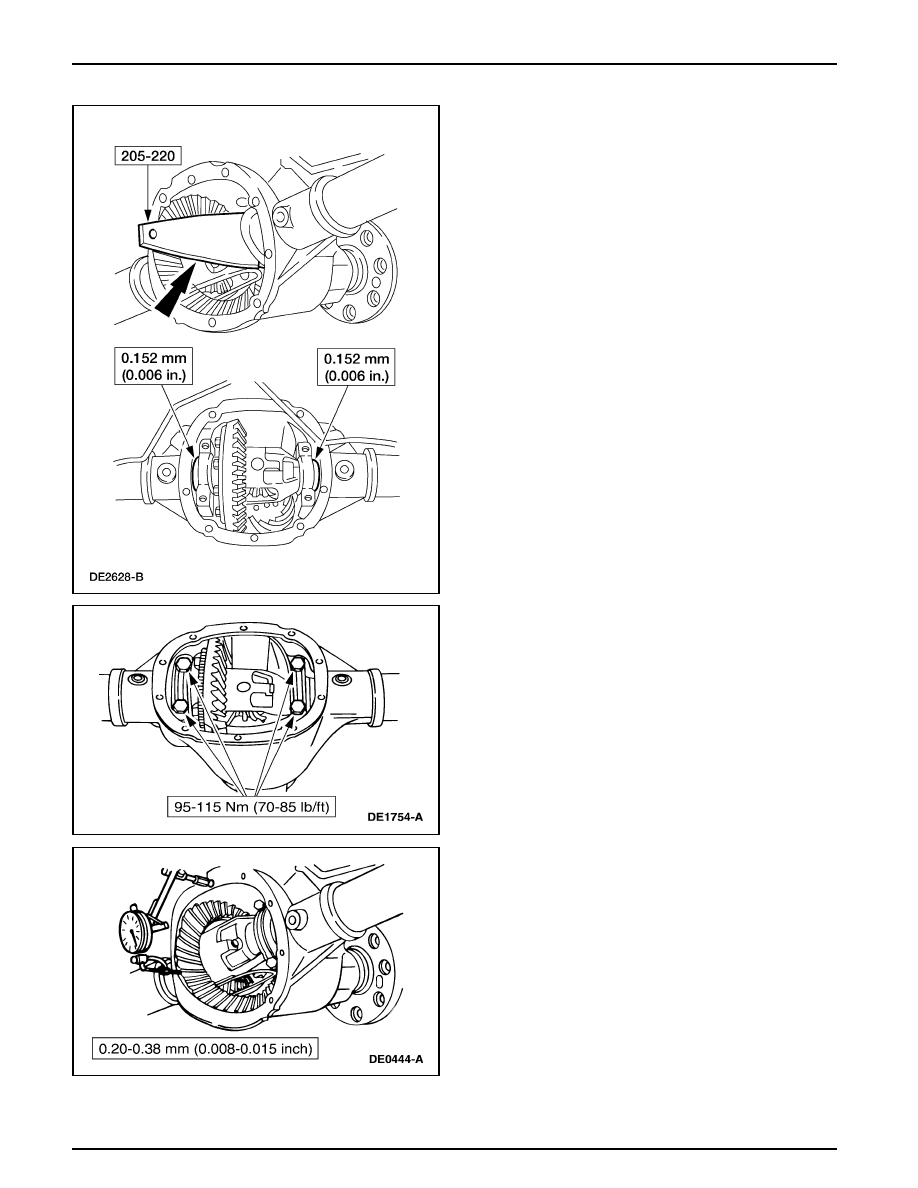

14. Remueva las tazas del cojinete y los pernos.

•

Para establecer la precarga del cojinete del diferencial,
aumente el tamaño de las lainas derecha e izquierda
por la especificación mostrada en la ilustración.

•

Utilice la Guía de Lainas para asegurarse de que las
lainas están completamente asentadas y de que el
conjunto gira libremente.

REPARACIONES EN EL VEHICULO (Continuación)

15. Instale las tazas del cojinete y los pernos.

16. Utilice el Indicador de Dial con Bandeja para verificar de

nuevo el juego.

Eje Propulsor Trasero/Diferencial —  Corona Ford de 8.8 Pulgadas

205-02-42

205-02-42

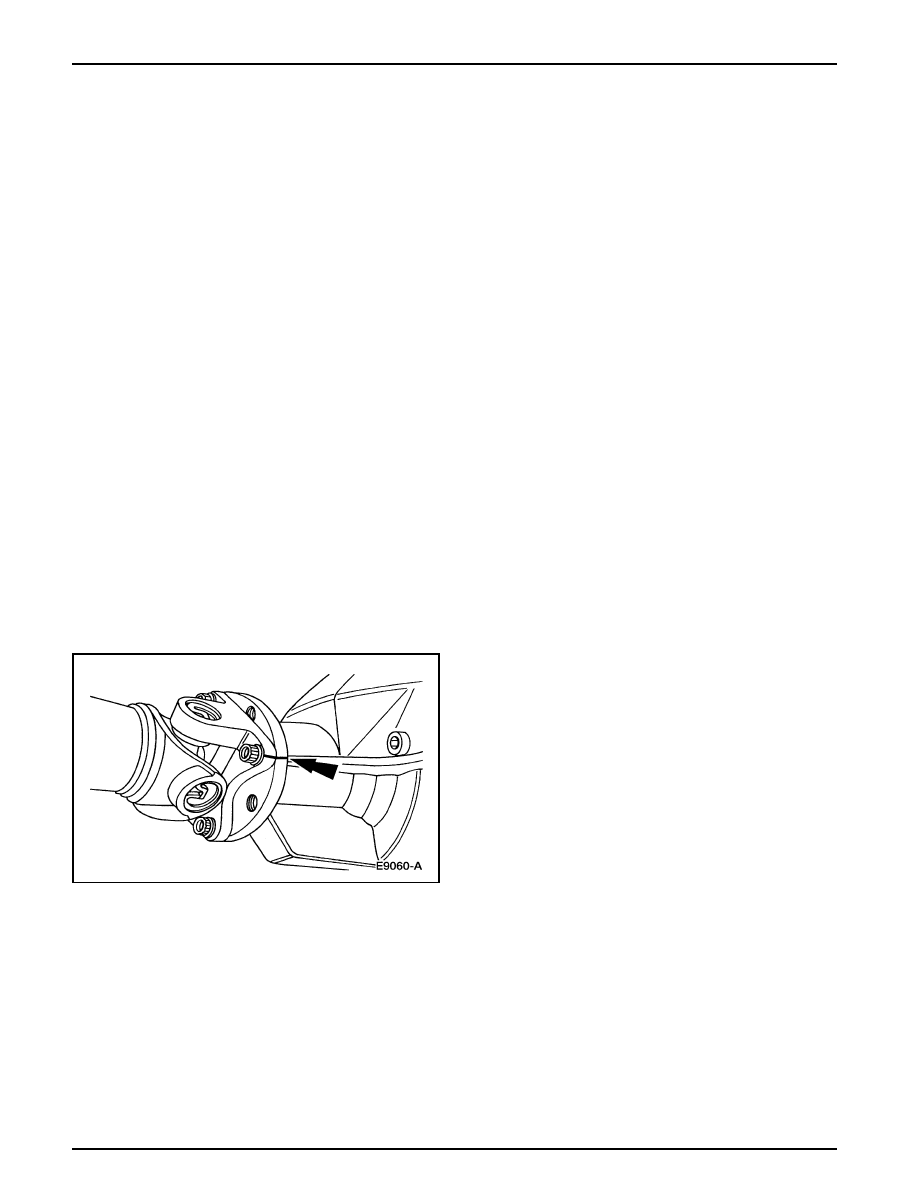

17. Instale los ejes laterales. Para información adicional,

refiérase a  Eje Lateral en esta sección.

18. Instale la tapa del alojamiento del diferencial y rellene el

eje trasero con el lubricante especificado. Para
información adicional, refiérase a Tapa del Alojamiento
del Diferencial – 4.0L SOHC y 4.0L EI Desplazamiento
Limitado y 5.0L o a Tapa del Alojamiento del Diferencial
– 4.0L SOHC y 4.0L EI, Convencional, en esta sección.

REPARACIONES EN EL VEHICULO (Continuación)

Caja del Diferencial

Conjunto de Eje

Remoción

1.

Libere la tensión en el cable del freno de aparcamiento.
Para información adicional, refiérase a  la Sección
206-05.

2.

Levante y apoye el vehículo. Para información adicional,
refiérase a  la Sección 100-02.

3.

Remueva los conjuntos de rueda y neumático traseros.
Para información adicional, refiérase a  la Sección
204-04.

4.

Marque las bridas del cardán y del piñón (4851) para
mantener el balance inicial durante la instalación.

Eje Propulsor Trasero/Diferencial —  Corona Ford de 8.8 Pulgadas

205-02-43

205-02-43

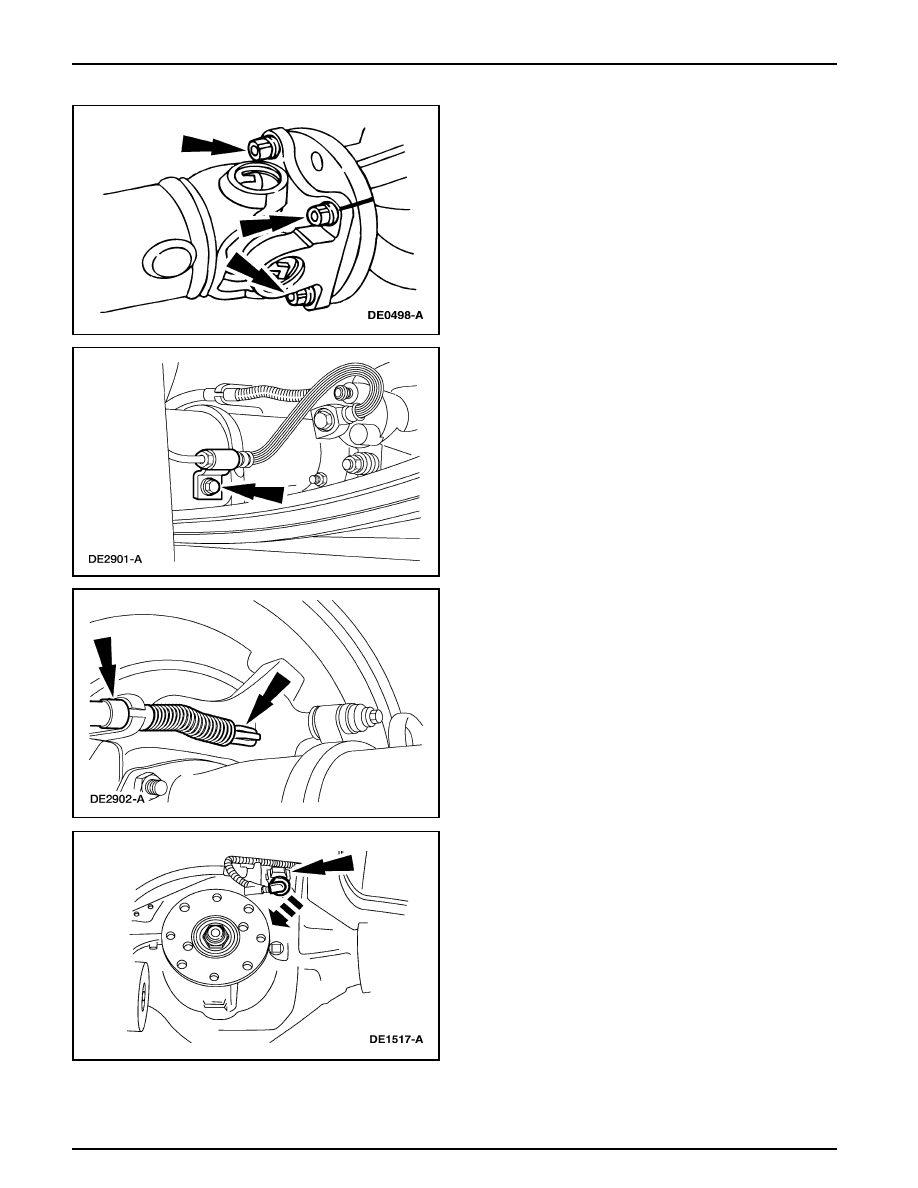

Caja del Diferencial (Continuación)

5.

Remueva los cuatro pernos y sitúe el cardán (4602) a un
lado.

6.

Remueva el perno, y sitúe el bloque de conexión de la
manguera de los frenos a un lado.

7.

Desconecte el cable y el conducto en la palanca del freno
de aparcamiento.

8.

Desconecte el sensor de velocidad del vehículo.

Eje Propulsor Trasero/Diferencial —  Corona Ford de 8.8 Pulgadas

205-02-44

205-02-44

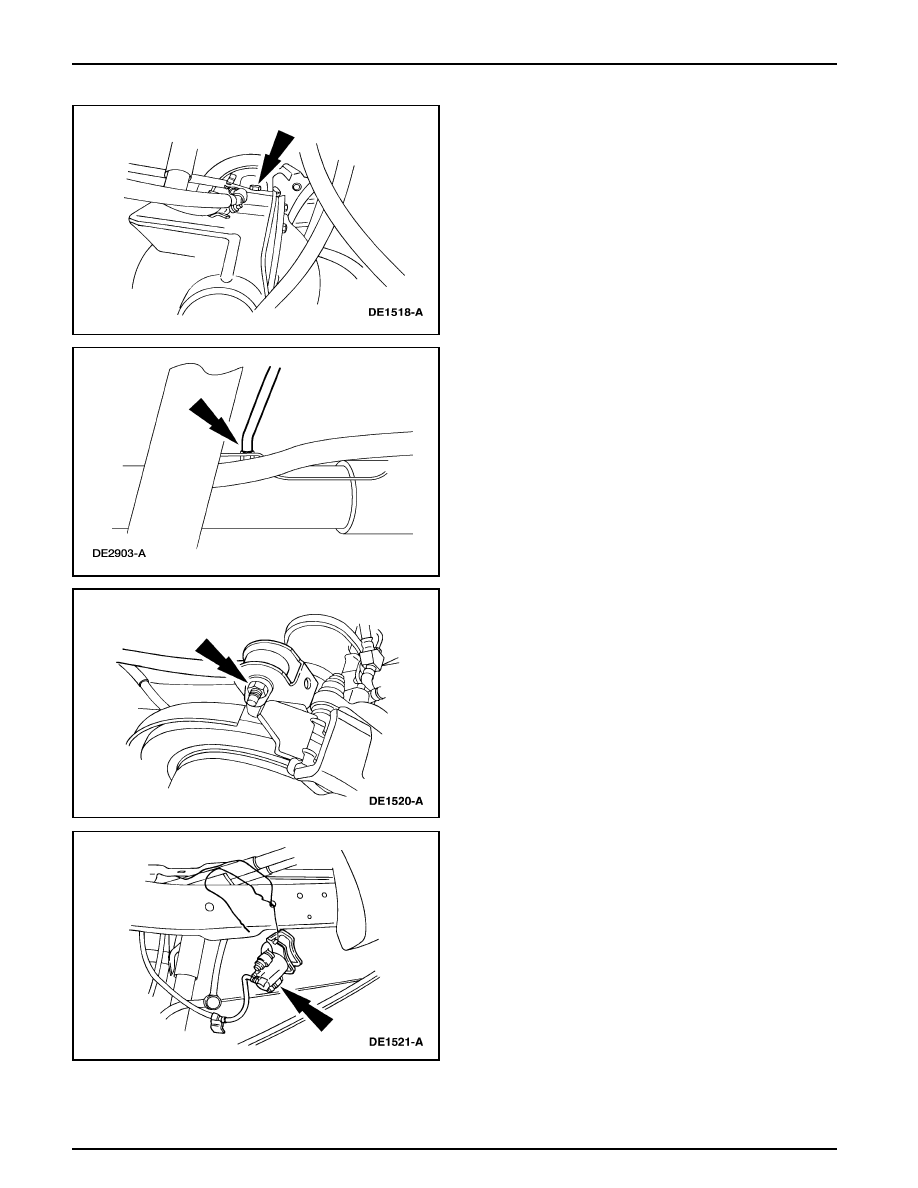

9.

Remueva el perno, y cambie de orientación los cables del
freno de aparcamiento y el cableado del sensor de
velocidad del vehículo.

Caja del Diferencial (Continuación)

10. Desconecte la manguera de ventilación.

11. Desconecte la barra de antivuelco de resortes, si está

equipada.

12. Remueva, y asegure con alambre a un lado los calibradores

de frenos discos traseros (2552). Para información
adicional, refiérase a la Sección 206-04.
