Eje Propulsor Trasero/Diferencial —  Corona Ford de 8.8 Pulgadas

205-02-33

205-02-33

2.

Elimine el lubricante de las partes móviles e inspeccione
visualmente los componentes para ver si tienen desgaste
o daños.

3.

Rote la caja del diferencial (4204) para ver si hay asperezas
que pudieran indicar cojinetes o engranajes dañados.

REPARACIONES EN EL VEHICULO (Continuación)

4.

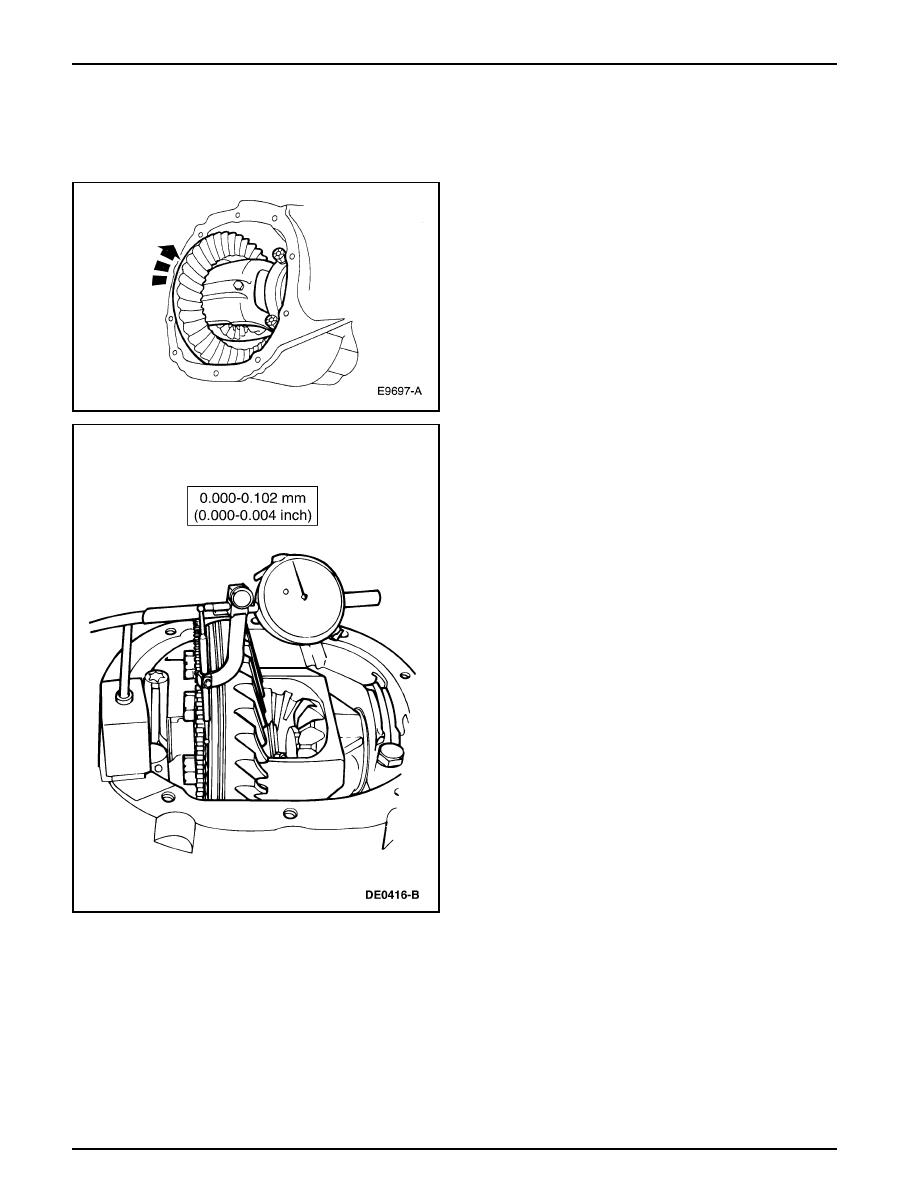

Nota: Hay un espacio entre el anillo del sensor de anti-
bloqueo y la corona para medir la desviación de la cara
posterior de la corona.

Sitúe el Indicador de Dial con Bandeja y verifique el juego
de la corona y la desviación de la cara posterior de la
misma.

Eje Propulsor Trasero/Diferencial —  Corona Ford de 8.8 Pulgadas

205-02-34

205-02-34

5.

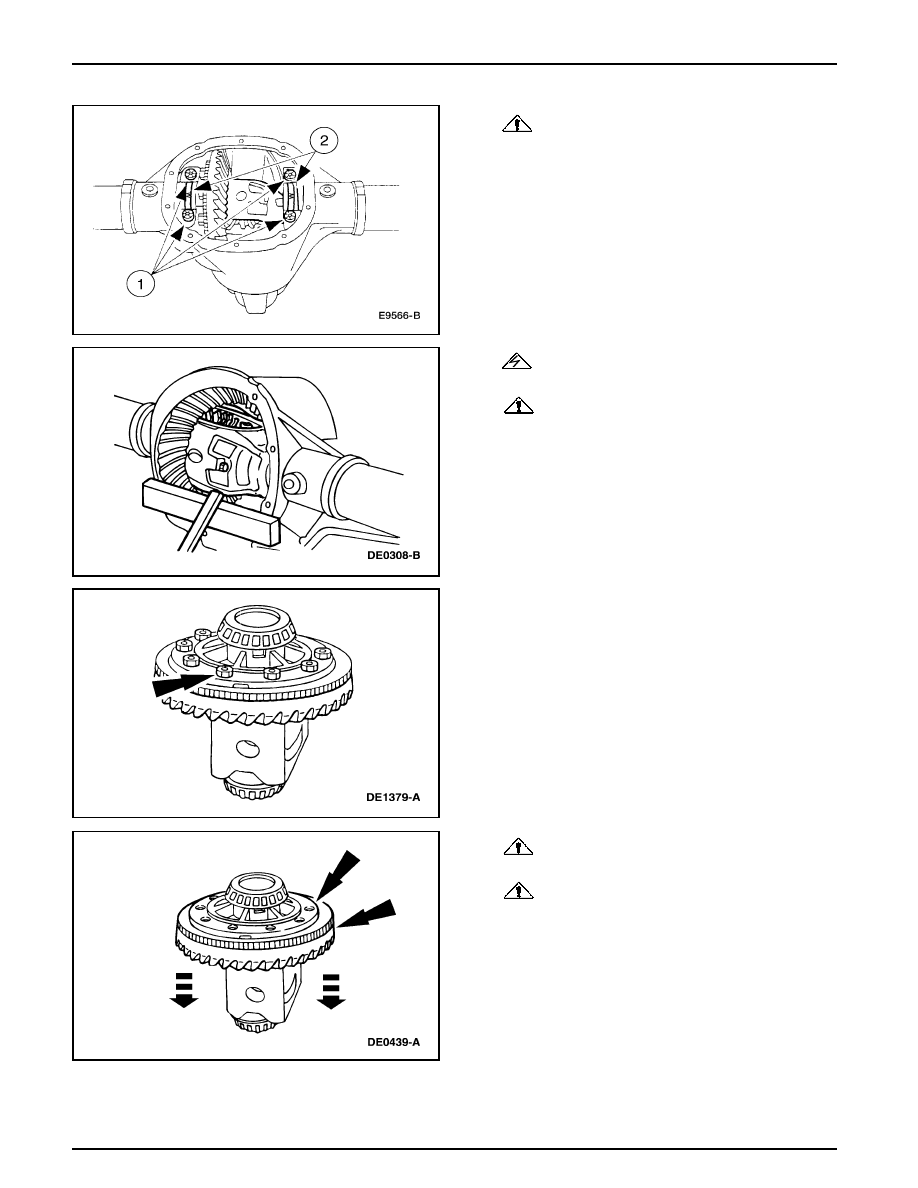

CUIDADO: Marque la posición de las tazas de

cojinete, debido a que es probable que las flechas no
sean visibles. Las tazas deben ser instaladas en sus
mismas localizaciones y posiciones.

Afloje la caja del diferencial.

1

Remueva los cuatro pernos de la taza del cojinete.

2

Remueva las dos tazas del cojinete.

REPARACIONES EN EL VEHICULO (Continuación)

6.

ADVERTENCIA: Tenga cuidado de no dejar

caer la caja del diferencial.

CUIDADO: Ponga un bloque de madera entre

la palanca y la envuelta del eje (4010) para proteger
la superficie labrada.

Utilice la palanca y el bloque de madera para remover la
caja del diferencial de la envuelta del eje trasero.

7.

Remueva los 10 pernos de la corona.

8.

CUIDADO: Se debe tener cuidado de no dañar

las roscas del agujero del perno del anillo.

CUIDADO: El anillo de sensor de velocidad de

anti-bloqueo no puede ser reinstalado una vez
removido.

Inserte un punzón en los agujeros de los pernos y extraiga
la corona y, si es necesario, el anillo del sensor de
velocidad de anti-bloqueo.

Eje Propulsor Trasero/Diferencial —  Corona Ford de 8.8 Pulgadas

205-02-35

205-02-35

9.

Instale la caja del diferencial.

•

Sitúe el conjunto de la caja del diferencial, incluyendo
los anillos del cojinete y las lainas, en la envuelta del
eje trasero. Instale las tazas del cojinete del diferencial
y los pernos.

REPARACIONES EN EL VEHICULO (Continuación)

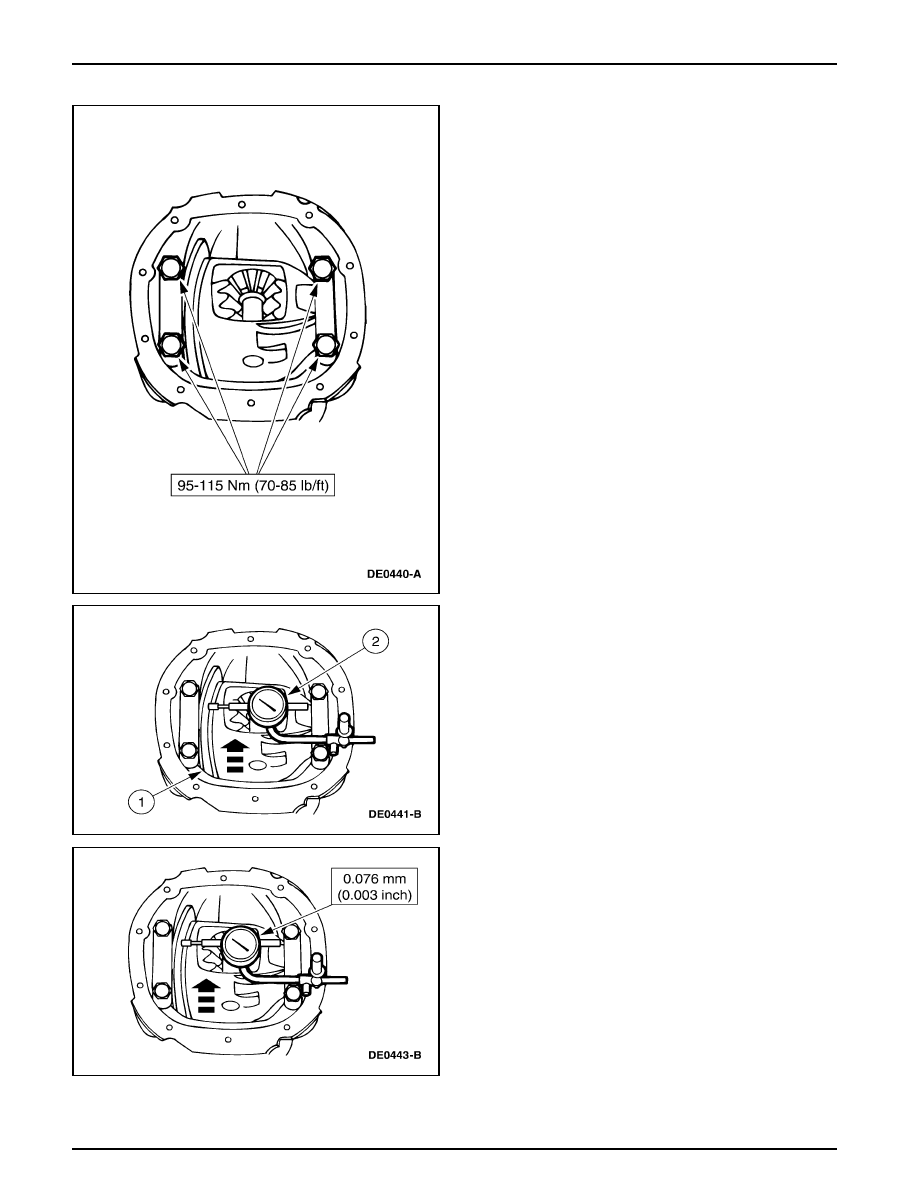

10. Sitúe el Indicador de Dial con Bandeja.

1

Rote la caja del diferencial para estar seguro de que
los cojinetes (4221) están correctamente asentados.

2

Sitúe el Indicador de Dial con Bandeja.

11. Nota: Si la desviación es menor que las especificaciones,

instale nuevos piñón y corona. Si la desviación excede
las especificaciones, la corona está centrada y la falla se
debe a daño en la caja o en los cojinetes del diferencial.
Inspeccione los cojinetes del diferencial. Si los cojinetes
no están dañados, instale una nueva caja y cojinetes de
diferencial.

Mida la desviación de la caja del diferencial sin la corona.

Eje Propulsor Trasero/Diferencial —  Corona Ford de 8.8 Pulgadas

205-02-36

205-02-36

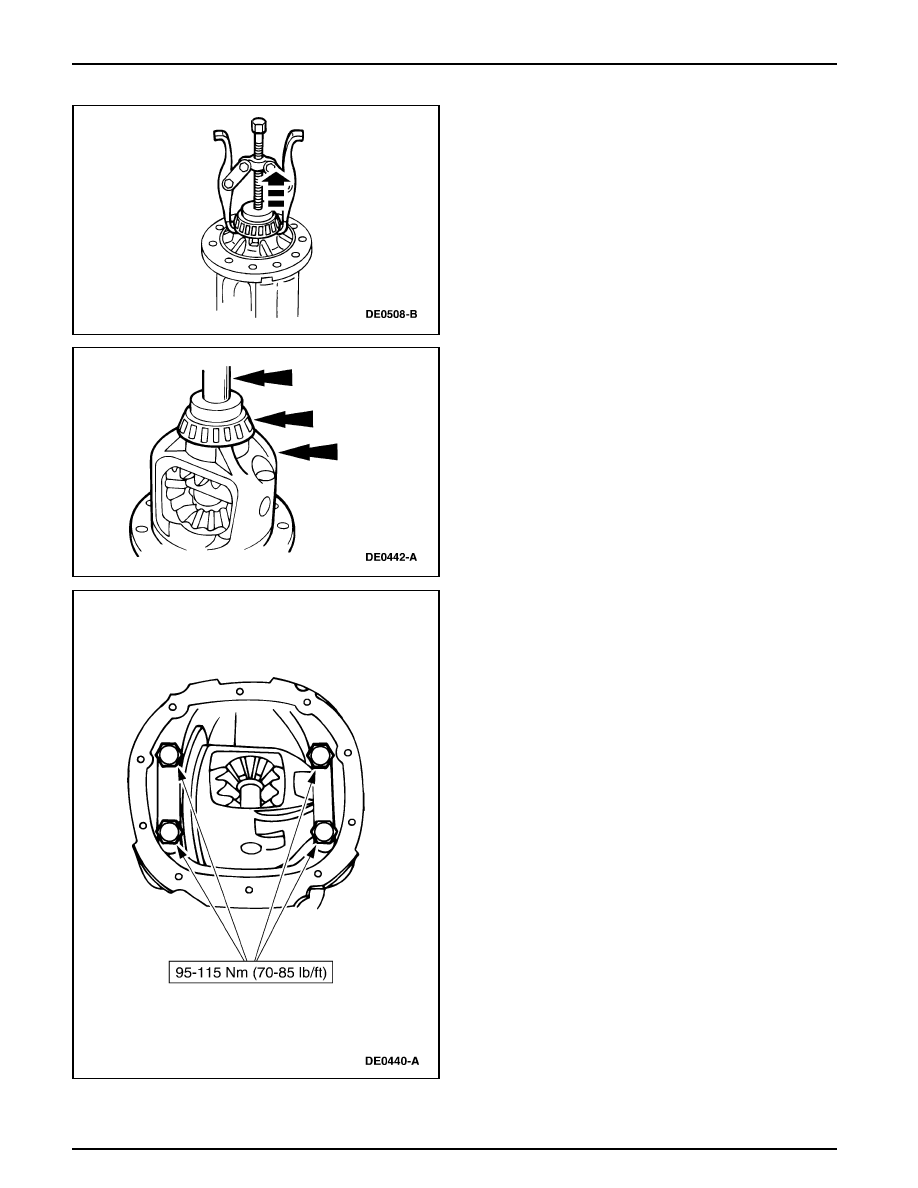

12. Remueva la caja del diferencial de la envuelta del eje

trasero y remueva los cojinetes utilizando el Extractor de
2 Uñas para Cojinetes de la Caja del Diferencial y el
Adaptador de Estribo.

REPARACIONES EN EL VEHICULO (Continuación)

13. Utilice el Reemplazante de Cojinetes Laterales del

Diferencial para instalar los nuevos cojinetes en la caja
del diferencial.

14. Instale la caja del diferencial. Sitúe el conjunto de la caja

del diferencial, incluyendo los anillos de cojinete y las
lainas en la envuelta del eje.

Apriete las tazas del cojinete según las especificaciones.
