Eje Propulsor Trasero/Diferencial —  Corona Ford de 8.8 Pulgadas

205-02-25

205-02-25

4.

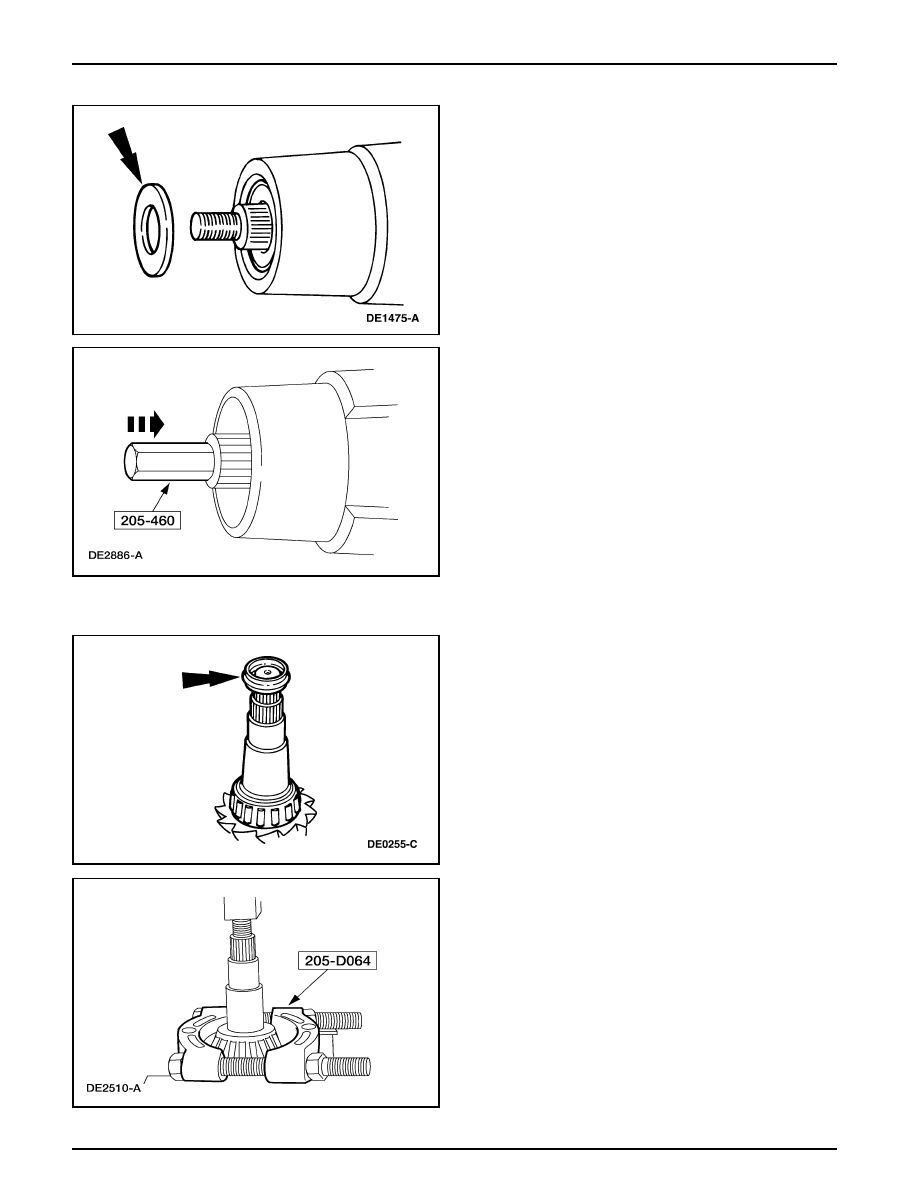

Remueva el deflector de aceite del eje del piñón de ataque
del eje trasero (4670).

REPARACIONES EN EL VEHICULO (Continuación)

5.

Utilizando la herramienta especial y una maceta blanda,
extraiga el conjunto del piñón de ataque del cojinete del
piñón exterior (4621), y remueva el piñón por la parte
posterior del alojamiento.

6.

Remueva el cojinete de piñón exterior.

7.

Remueva y deseche el espaciador colapsable (4662).

8.

Utilizando la herramienta especial y una prensa adecuada,
remueva el cojinete de piñón interior (4630).

Eje Propulsor Trasero/Diferencial —  Corona Ford de 8.8 Pulgadas

205-02-26

205-02-26

9.

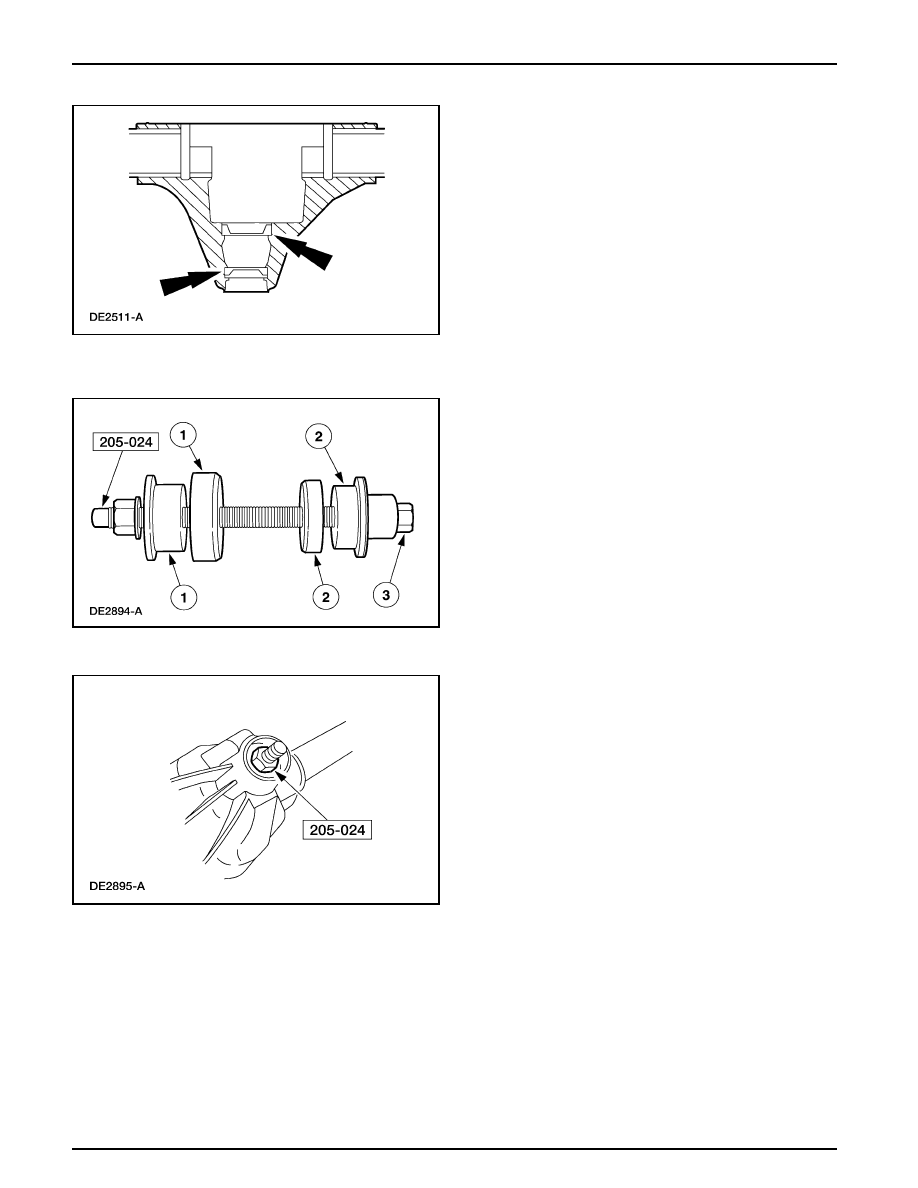

Nota: No remueva los anillos del cojinete del piñón de la
envuelta del eje (4010) a menos que está dañados.

Para remover los anillos del cojinete, golpee
alternativamente (con un punzón de bronce de longitud
adecuada) en los lados opuestos del anillo para evitar que
éstos se atasquen en la abertura.

REPARACIONES EN EL VEHICULO (Continuación)

Instalación

1.

Nota: Los Pasos 3 y 4 de este procedimiento muestran un
método alterno de instalación de los anillos de cojinete
de piñón interno y externo.

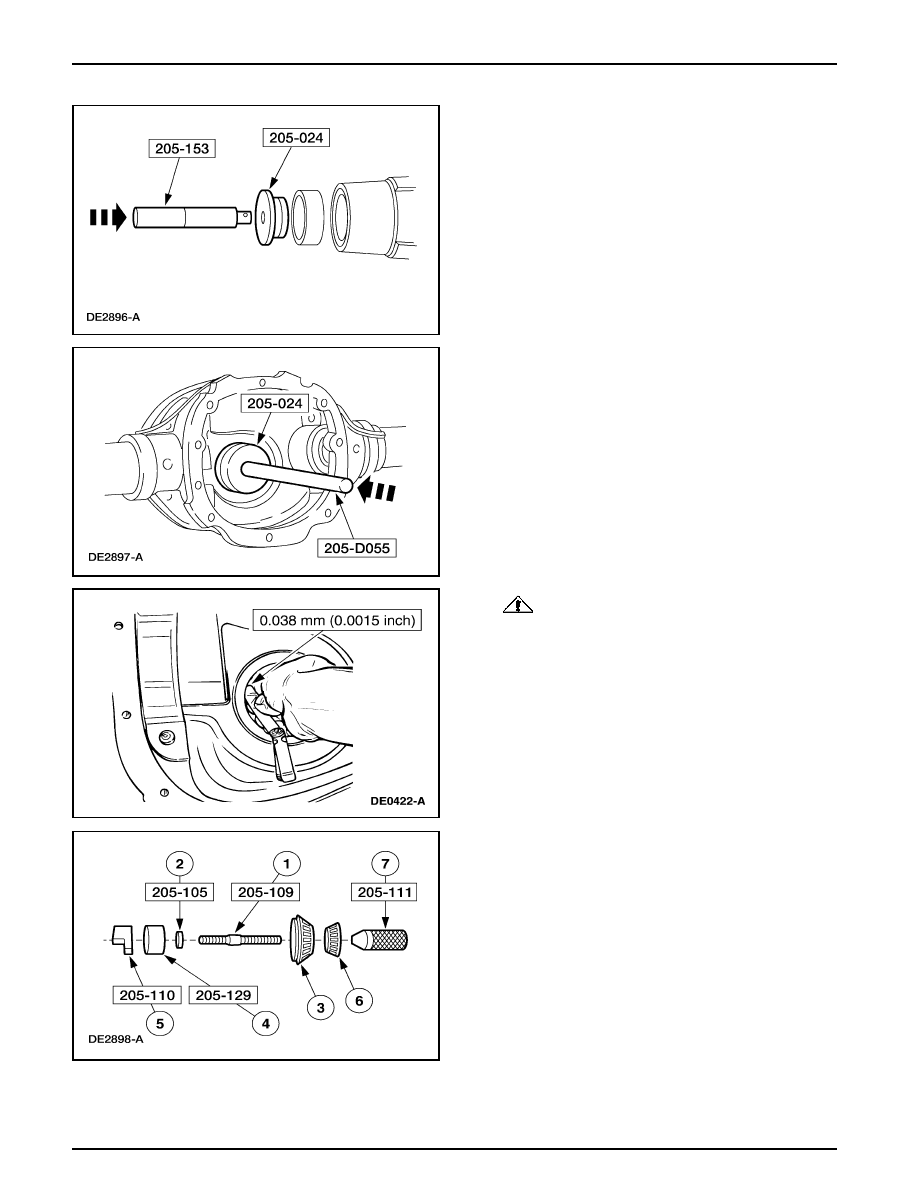

Sitúe las herramientas especiales y los anillos de cojinete
interior y exterior en sus respectivas cavidades en la
envuelta del eje.

1

Después de poner los anillos de cojinete interior y
exterior en sus aberturas, ponga la herramienta
especial (interior) en el anillo del cojinete de piñón
interior.

2

Ponga la herramienta especial (exterior) en el anillo
del cojinete de piñón exterior.

3

Instale la herramienta especial.

2.

Apriete la herramienta especial para asentar los anillos
en sus aberturas.

Eje Propulsor Trasero/Diferencial —  Corona Ford de 8.8 Pulgadas

205-02-27

205-02-27

3.

Nota: Proceda con el Paso 5 de este procedimiento si los
anillos de cojinete del piñón fueron instalados utilizando
el método mostrado en los Pasos 1 y 2.

Utilizando las herramientas especiales, conduzca el anillo
del cojinete de piñón exterior dentro de la envuelta del
eje.

REPARACIONES EN EL VEHICULO (Continuación)

4.

Utilizando las herramientas especiales, conduzca el anillo
de cojinete de piñón interior dentro de la envuelta del
eje.

5.

CUIDADO: Siempre instale nuevos cojinetes

cuando instale nuevos anillos.

Nota: Si un calibrador de láminas puede ser introducido
entre un anillo y el fondo de su abertura, en cualquier
punto alrededor del anillo, remueva y asiente de nuevo el
anillo.

Revise que los anillos hayan sido asentados correctamente
en las aberturas.

6.

Nota: Aplique solo una ligera capa de aceite en los
cojinetes antes de ensamblar las herramientas.

Ensamble y sitúe las herramientas especiales y los
cojinetes de piñón en la envuelta del eje.

1

Sitúe el Tornillo.

2

Sitúe el Adaptador de Alineación.

3

Sitúe el cojinete de piñón interior.

4

Sitúe el disco de calibración.

5

Sitúe el bloque de calibración.

6

Sitúe el cojinete de piñón exterior.

7

Atornille el Mango.

Eje Propulsor Trasero/Diferencial —  Corona Ford de 8.8 Pulgadas

205-02-28

205-02-28

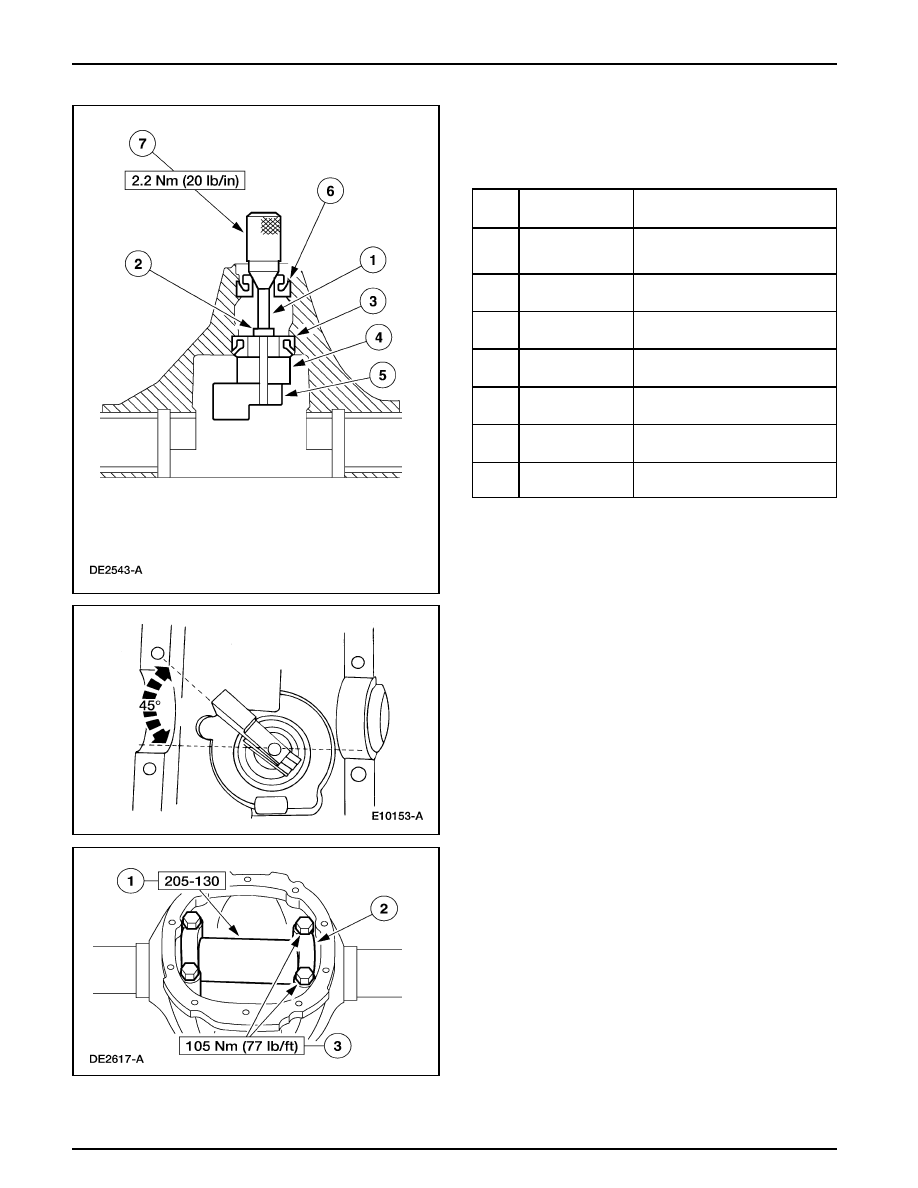

7.

Nota: Este paso simula la precarga del cojinete de piñón.

Utilizando un llave de torque Nm (pulgadas-libras),
apriete el Mango según las especificaciones.

REPARACIONES EN EL VEHICULO (Continuación)

Número

Item

de Parte

Descripción

1

205-109

Tornillo

(T76P-4020-A9)

2

205-105

Adaptador de Alineación (1.612

(T76P-4020-A3)

pulgadas O.D)

3

4630

Cojinete de piñón trasero
(interior)

4

205-129

Disco de Calibración (1.884

(T79P-4020-A18) pulgadas de espesor)

5

205-110

Bloque de Calibración (1.7

(T76P-4020-A10) pulgadas de espesor)

6

4621

Cojinete de piñón delante
(exterior)

7

205-111

Mango

(T76P-4020-A11)

8.

Nota: Compense el Bloque de Calibración para obtener
una lectura precisa.

Haga girar varias medias vueltas el Bloque de Calibración
para asegurarse del correcto asentamiento de los cojinetes
de piñón y sitúe el bloque de Calibración.

9.

Instale la herramienta especial.

1

Sitúe la herramienta especial.

2

Instale las tazas del cojinete (4010).

3

Instale los cuatro pernos.
