Suspensión Dinámica del Vehículo

204-05-91

204-05-91

Prueba Pinpoint (Continuación)

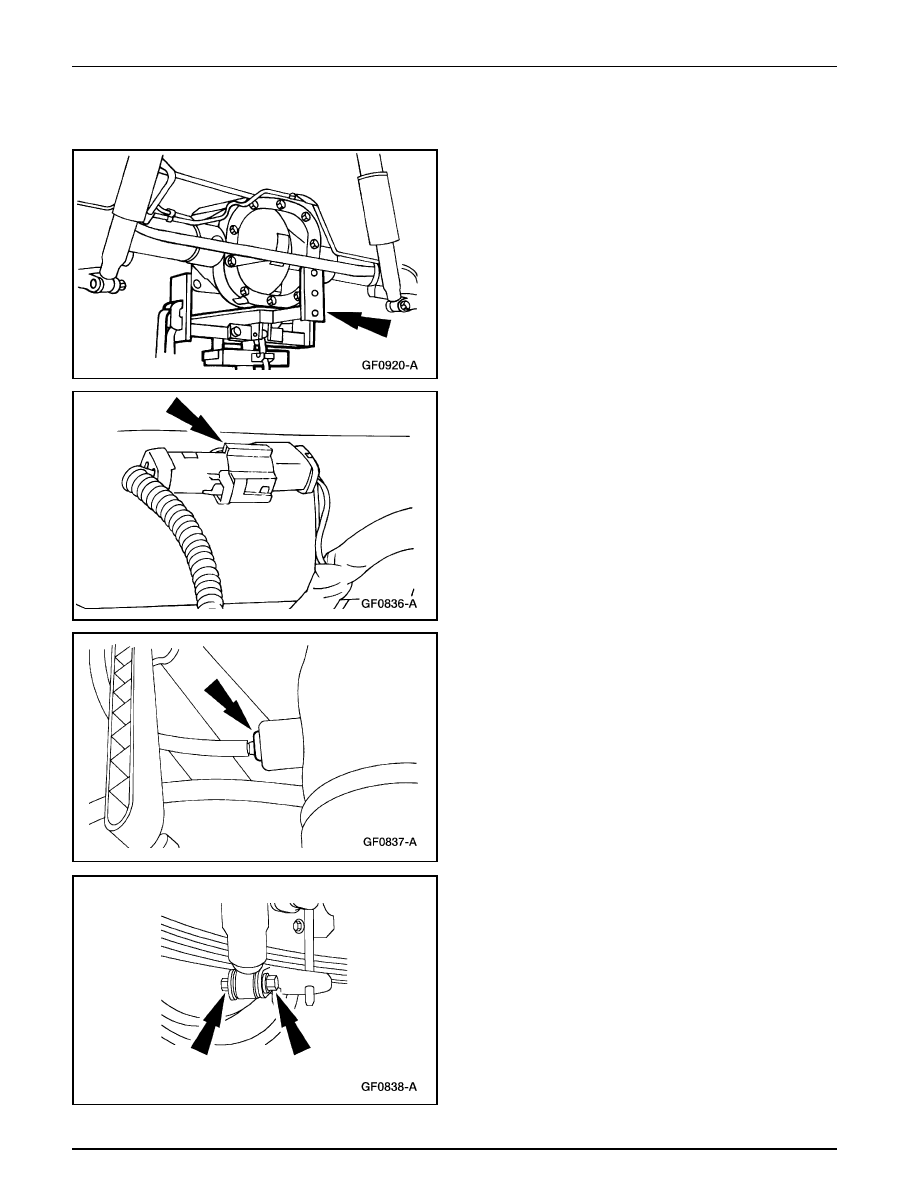

4.

Remueva el neumático de repuesto.

5.

Utilice el Gato de Alto Alzamiento para sostener el eje
trasero.

6.

Remueva el conector eléctrico del amortiguador trasero
del miembro transversal y desenchufe el conector.

7.

Desconecte la tubería de aire del amortiguador.

•

Comprima y anillo fiador del conector rápido y hale
la tubería de aire hacia fuera.

8.

Remueva el perno y la tuerca de retención inferior del
amortiguador y retire el componente del soporte inferior
de montaje.

Suspensión Dinámica del Vehículo

204-05-92

204-05-92

Prueba Pinpoint (Continuación)

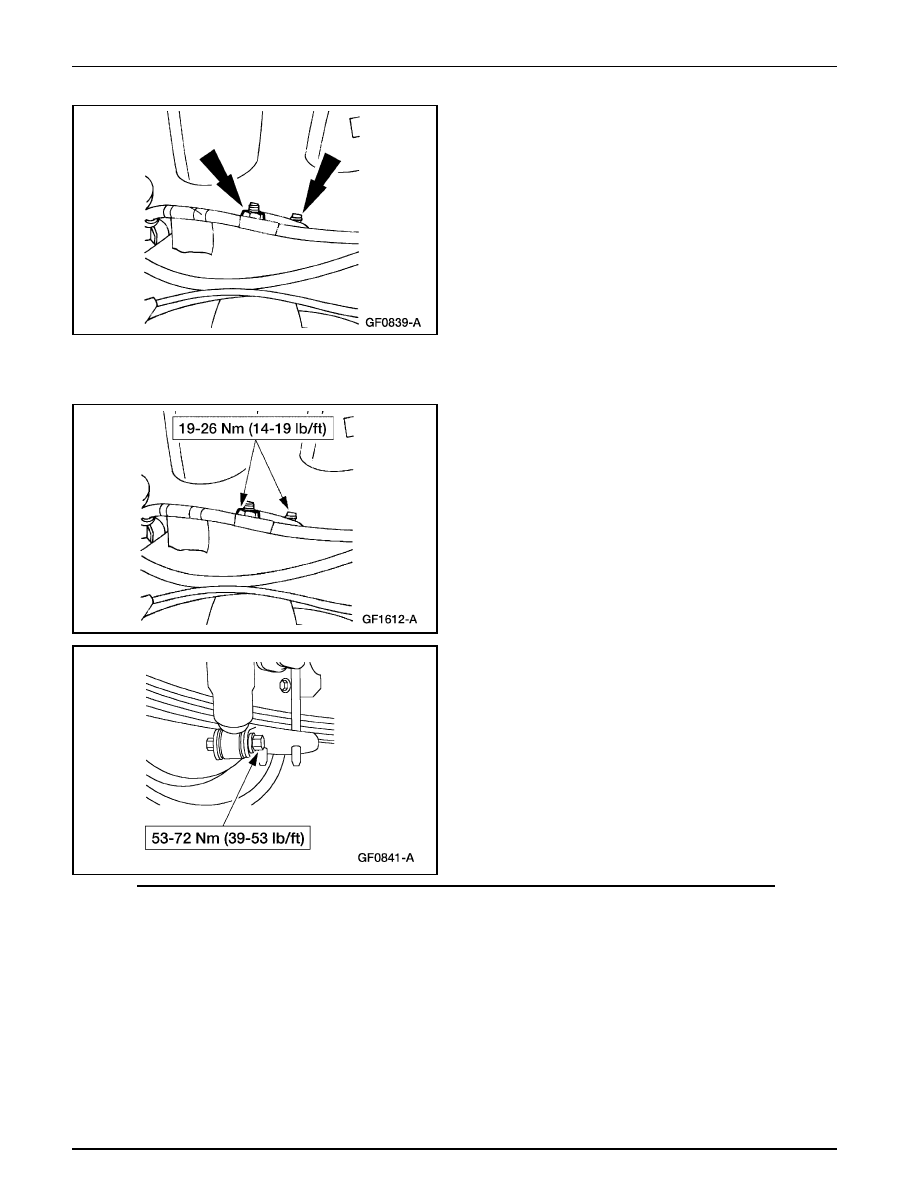

9.

Remueva las tuercas de fijación en la parte superior del
miembro transversal trasero y remueva el amortiguador.

Instalación

1.

Nota: Cuando coloque las tuberías de aire, asegúrese de
que el conducto blanco esté bien insertado dentro del
acoplamiento para una correcta instalación.

Para instalar, invierta el procedimiento de remoción.

Suspensión Dinámica del Vehículo

204-05-93

204-05-93

Prueba Pinpoint (Continuación)

Sensor de Altura – Trasero

Remoción

ADVERTENCIA: Se debe cortar el suministro de

energía eléctrica al sistema de suspensión de aire antes de
realizar operaciones de levantamiento del vehículo en un
puente elevador, con un gato o remolque. Esto puede ser
llevado a cabo poniendo el interruptor del sistema,
localizado en el área de almacenamiento del gato, en la
posición de off. Si este procedimiento es omitido, se puede
producir la inesperada inflación o deflación de los resortes
de aire, que puede impulsar el vehículo durante las
operaciones arriba mencionadas.

1.

Levante y apoye el vehículo; refiérase a la Sección 100-02.

2.

remueva el neumático de repuesto.

3.

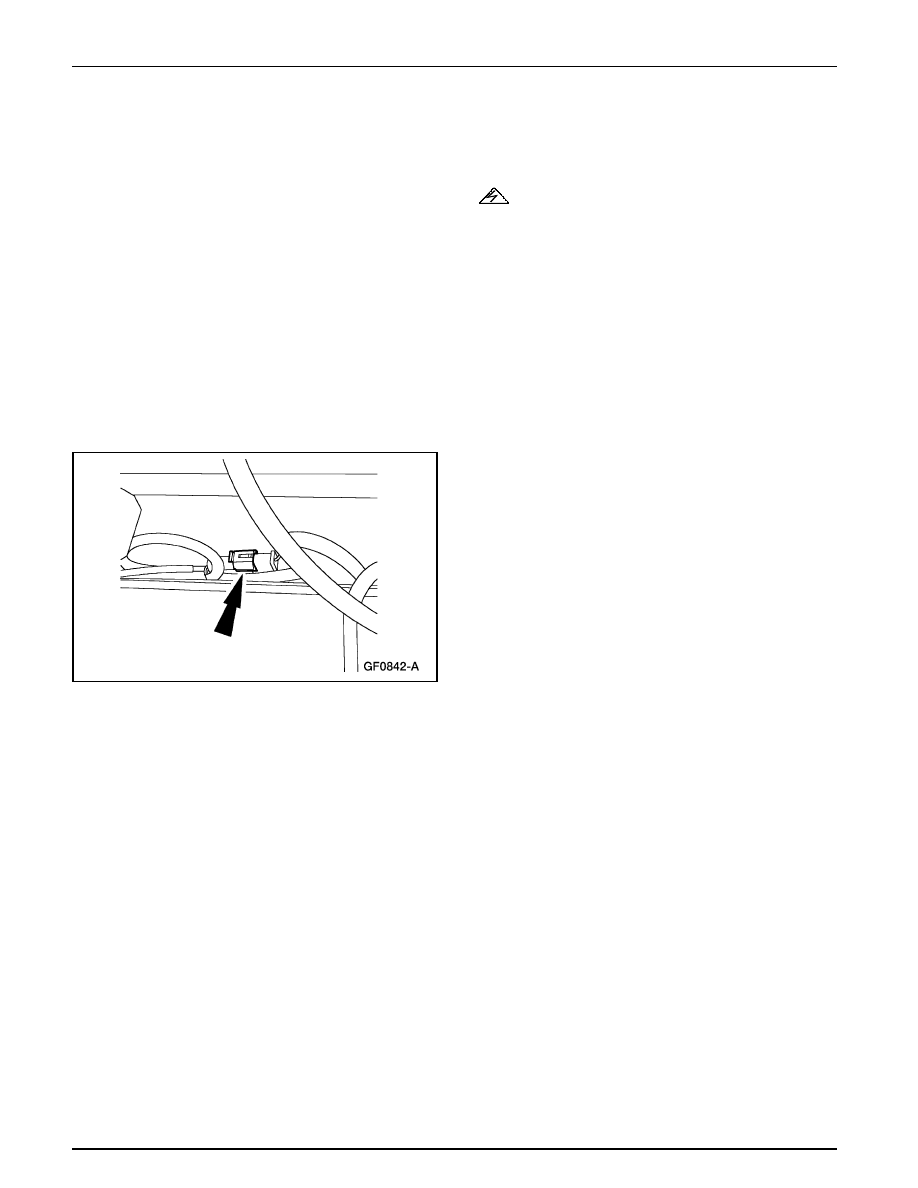

Desenchufe el conector del sensor de altura y remueva el
cableado del bastidor y del salpicadero para separar los
sujetadores de empuje.

Suspensión Dinámica del Vehículo

204-05-94

204-05-94

Prueba Pinpoint (Continuación)

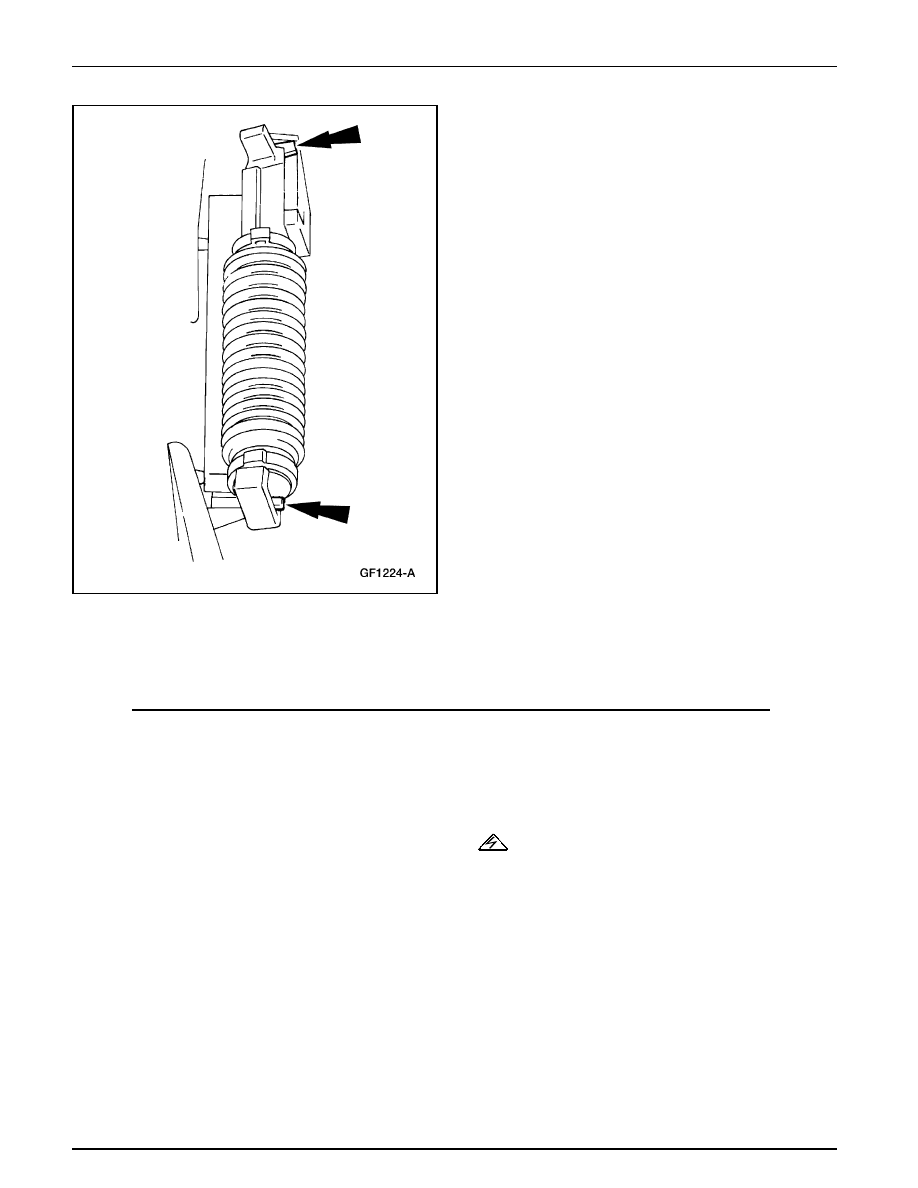

4.

Libere los sujetadores del resorte superior e inferior y hale
para retirar el sensor de los pernos de rótula.

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

Compresor de Aire

Remoción

ADVERTENCIA: Se debe cortar el suministro de

energía eléctrica al sistema de suspensión de aire antes de
realizar operaciones de levantamiento del vehículo en un
puente elevador, con un gato o remolque. Esto puede ser
llevado a cabo poniendo el interruptor del sistema,
localizado en el área de almacenamiento del gato, en la
posición de off. Si este procedimiento es omitido, se puede
producir la inesperada inflación o deflación de los resortes
de aire, que puede impulsar el vehículo durante las
operaciones arriba mencionadas.

1.

Levante y apoye el vehículo; refiérase a la Sección 100-02.

2.

Remueva el neumático de repuesto.
