Suspensión Delantera — 4x4

204-01B-14

204-01B-14

ESPECIFICACIONES (Continuación)

Tornillos de la Tapa de la

47-63

35-46

—

Barra de Torsión

Pernos y Tuercas de Montaje 113-153

83-113

—

del Brazo de Control Superior
al Bastidor

Pernos y Tuercas de Montaje 150-200

111-148

—

del Brazo de Control Inferior
al Bastidor

Pernos y Tuercas de

34-46

25-34

—

Montaje de la Barra
Estabilizadora al Bastidor

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Tuerca de Montaje de la

21-29

 15-21

 —

Conexión de la Barra
Estabilizadora al Brazo de
Control Inferior

Tuerca de Montaje del

 40-55

 30-41

 —

Amortiguador al Bastidor

Tuerca del Tope de

 25-35

 18-26

 —

Suspensión al Bastidor

Suspención Trasera

204-02-1

204-02-1

Tabla Manual de Contenido

SECCION 204-02  Suspensión Trasera

APLICADO AL VEHICULO:

Explorer, Mountaineer

CONTENIDO

 PAGINA

DESCRIPCION Y OPERACION

Suspensión Trasera ...........................................................................................................................  204-02-2

Barra Anti-Torcedura (Solo 5.0L) ...................................................................................................  204-02-2
Nivelación de Carga .......................................................................................................................  204-02-2
Topes del Eje Trasero ....................................................................................................................  204-02-2
Ballestas Traseros ..........................................................................................................................  204-02-2
Amortiguadores ..............................................................................................................................  204-02-2
Barra Estabilizadora .......................................................................................................................  204-02-2
Sujetadores de la Suspensión ........................................................................................................  204-02-2

DIAGNOSTICO Y PRUEBA

Suspensión Trasera ...........................................................................................................................  204-02-3

Suspensión Trasera

Barra y Conexión ...............................................................................................................................  204-02-5
Resorte ...............................................................................................................................................  204-02-6
Espárragos de Ruedas .......................................................................................................................  204-02-3

ESPECIFICACIONES ............................................................................................................................  204-02-8

Suspención Trasera

204-02-2

204-02-2

DESCRIPCION Y OPERACION

Suspensión Trasera

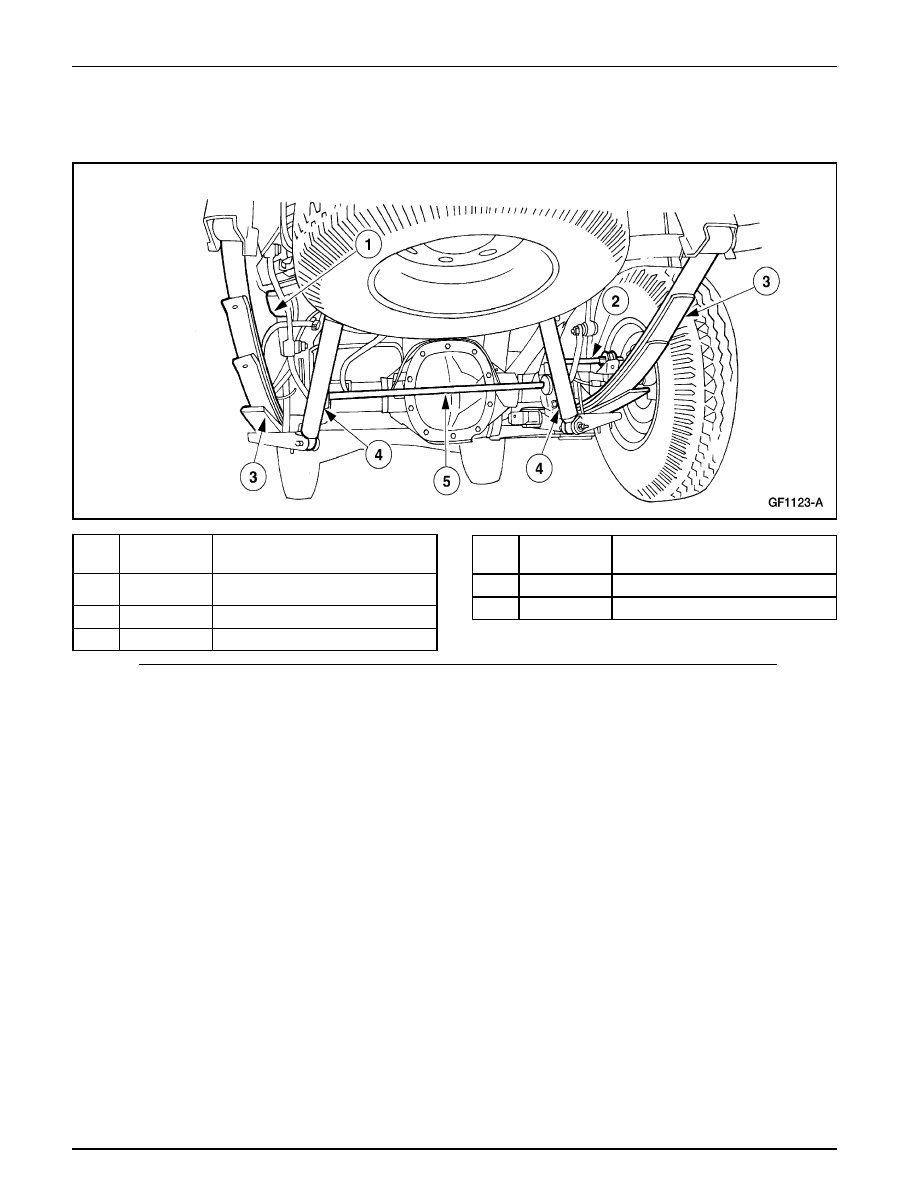

Componentes de la Suspensión Trasera

1

4730

Tope del Eje Trasero

2

4A479

Barra anti-torcedura

3

5560

Ballestas traseras

4

18080

Amortiguador

5

5A772

Barra estabilizadora trasera

Barra Anti-Torcedura (Solo en 5.0L)

La barra anti-torcedura compensa el torque rotativo puesto
en el eje trasero (4001) durante las aceleraciones y frenadas
evitando que el eje trasero y las ballestas (5560) se tuerzan.

La barra anti-torcedura reduce el ruido y las vibraciones
causadas por los excesivos ángulos entre el piñón y el eje
impulsor durante las aceleraciones y las frenadas.

Topes del Eje Trasero

Los topes del eje trasero (4730) se utilizan para evitar el
contacto entre metales entre el eje trasero y el bastidor.

Ballestas Traseras

Los resortes traseros tipo hojas, semielípticas son utilizados
por la suspensión trasera.

Amortiguadores

Los amortiguadores (18080) proveen el control necesario de
atenuación en la suspensión.

Barra Estabilizadora

La barra estabilizadora trasera (5A772) transmite fuerza para
controlar el balanceo del vehículo en las curvas.

Sujetadores de la Suspensión

Se deben instalar nuevos sujetadores si los originales están
flojos o son removidos. Deben ser instalados nuevos con el
mismo número de parte o un componente equivalente si es
necesaria la instalación. No utilice partes de reemplazo de
inferior calidad ni sustituya el diseño. Se debe aplicar el torque
especificado durante el montaje para asegurar la correcta
retención del componente.

Nivelación de Carga

El sistema de nivelación de carga ajusta la suspensión para
adecuarse rápidamente a los cambios de las condiciones de
las carreteras. El sistema de nivelación de carga está disponible
en los vehículos 4x4. Para información adicional relacionada
con el sistema de nivelación de cargas, refiérase a la Sección
204-05.

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

Suspención Trasera

204-02-3

204-02-3

DIAGNOSTICO Y PRUEBA

Suspensión Trasera

Refiérase a la Sección 204-00.

Suspensión Trasera

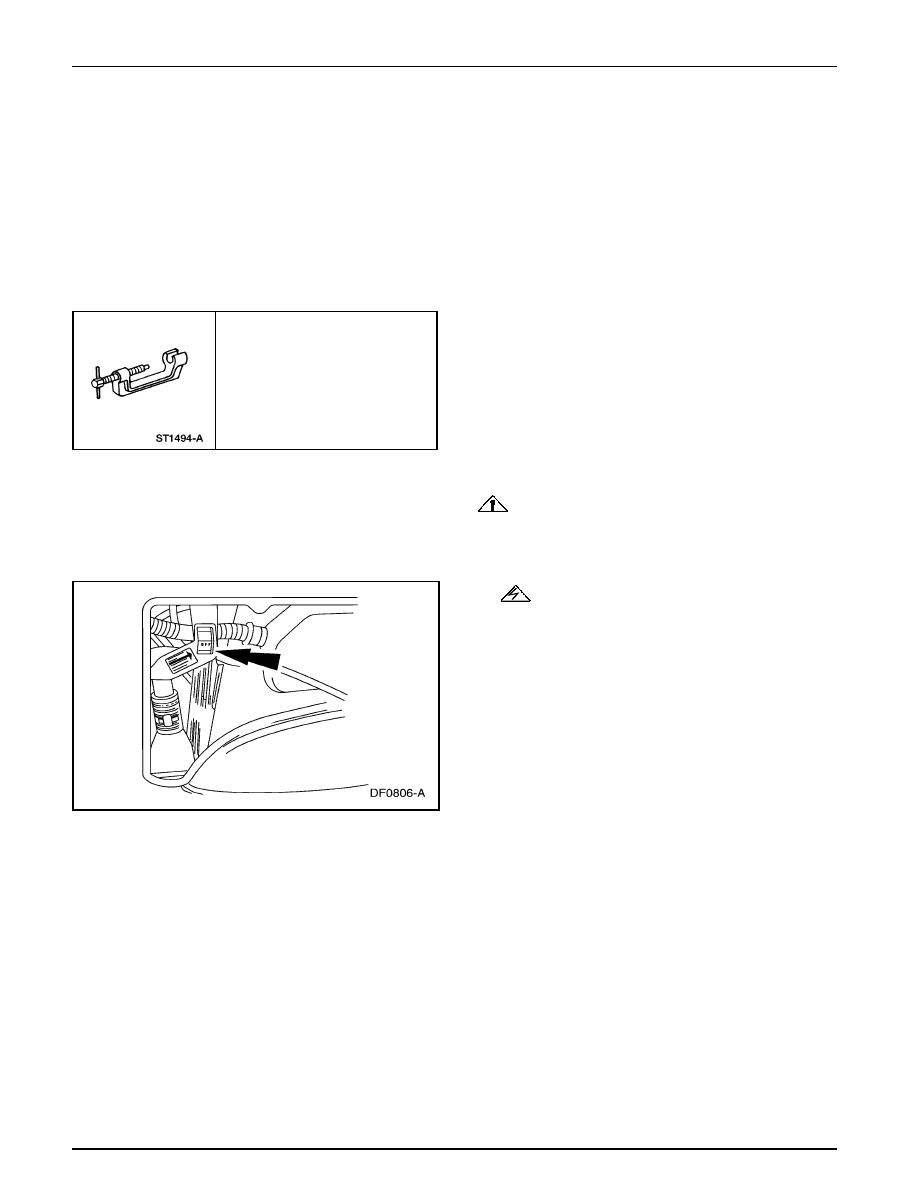

Espárragos de Ruedas

Conjunto de Abrazadera en
C 211-023 (T74P-3044-A1)

Remoción

CUIDADO: Nunca utilice un martillo para remover

los espárragos de ruedas. Esto puede ocasionar daños a la
brida del eje, a la brida del cubo, al cojinete de rueda o al
cojinete del cubo.

1.

ADVERTENCIA: Se debe cortar el suministro

de energía eléctrica al sistema de suspensión de aire
antes de realizar operaciones de levantamiento del
vehículo en un puente elevador, con un gato o antes de
remolcar. Esto puede ser llevado a cabo poniendo en
la posición de off el interruptor de la suspensión
localizado en el área de almacenamiento del gato. Si
se omite este procedimiento se puede producir la
inflación o deflación inesperada de los amortiguadores
de aire, lo que puede impulsar el vehículo durante estas
operaciones.

Si el vehículo está equipado con suspensión de aire, ponga
el interruptor del sistema en off.

2.

Levante el vehículo e instale los pedestales de seguridad.
Para información adicional, refiérase a la Sección
100-02.

3.

Remueva el conjunto de rueda y neumático. Para
información adicional, refiérase a la Sección 204-04.

4.

Remueva el caliper de los frenos de discos traseros (2552),
la abrazadera del soporte del disco trasero (2B511), si
está equipado. Para información adicional, refiérase a la
Sección 206-04. Sostenga el caliper del freno de disco
trasero con un alambre de seguridad.

Herramienta(s) Especial(es)
