Suspensión Delantera — 4x4

204-01B-6

204-01B-6

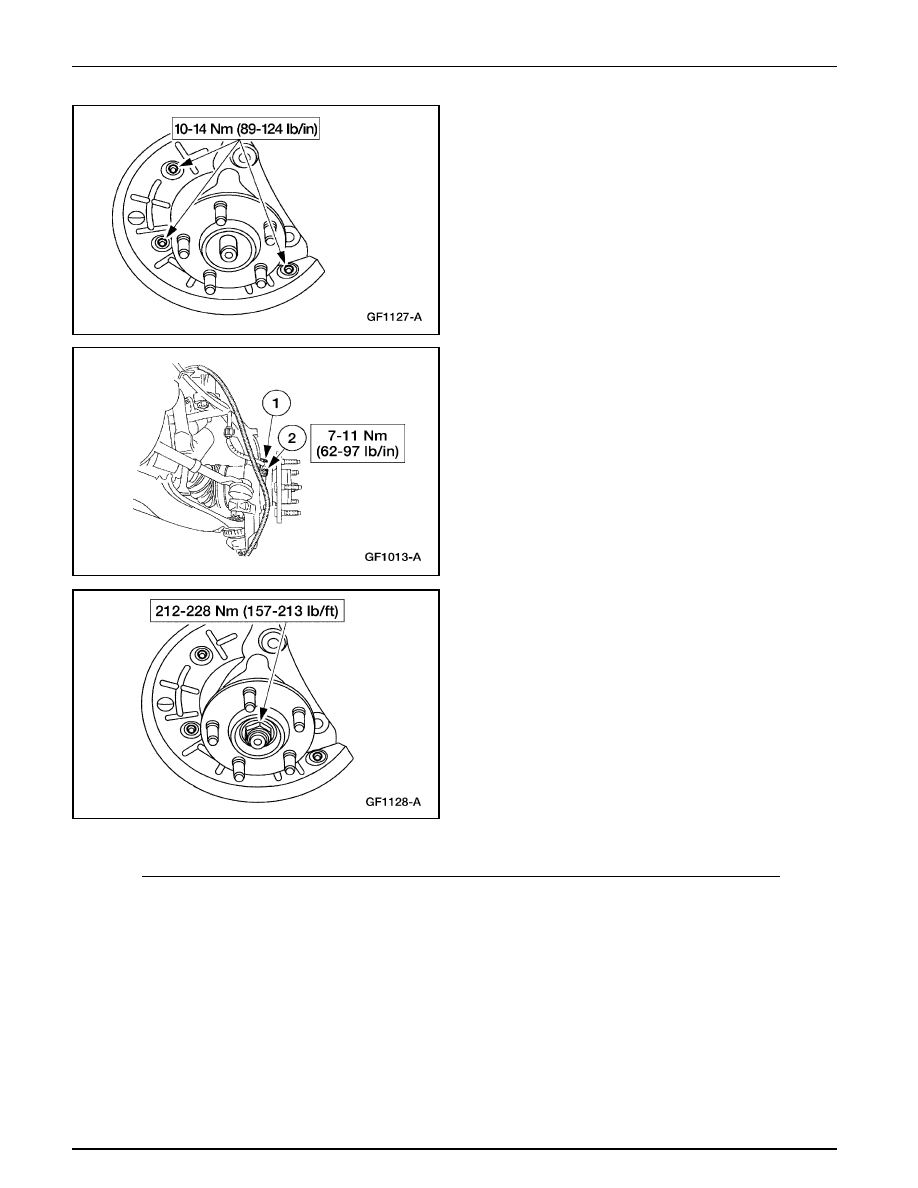

3.

Instale el guardapolvo.

Suspensión Delantera (Continuación)

4.

Instale el sensor de anti-bloqueo de frenos delantero.

1

Sitúe el sensor.

2

Instale el perno.

5.

Instale el conjunto de la tuerca de retención del cubo de
la rueda y la arandela.

6.

Instale el disco de los frenos; para información adicional,
refiérase a la Sección 206-03.

Espárragos de Ruedas

Para información adicional, refiérase a la Sección 204-01A.

Suspensión Delantera — 4x4

204-01B-7

204-01B-7

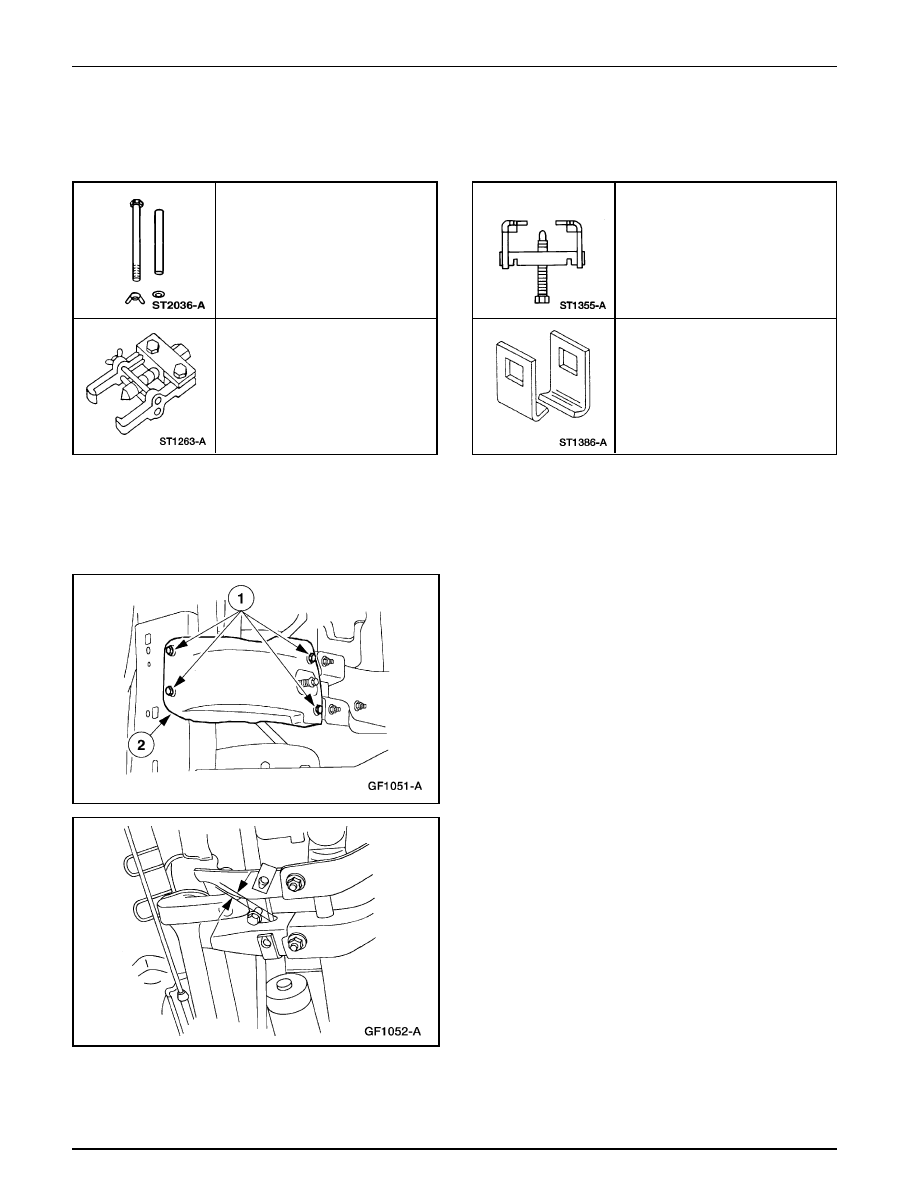

Muñón de Rueda

Suspensión Delantera (Continuación)

Juego de Pernos
204-204 (T96T-5310-B)

Extractor de Brazo Pitman
211-003 (T64P-3590-F)

Herramienta de Barra de Torsión
T95T-5310-AR

Adaptadores de la Herramienta de la
Barra de Torsión
204-203 (T96T-5310-AR)

Remoción

1.

Remueva el cubo de la rueda (1104); para información
adicional, refiérase a Cubo de Rueda en esta sección.

2.

Remueva la tapa de la barra de torsión.

1

Remueva los pernos de retención.

2

Remueva la tapa de la barra de torsión.

Herramienta(s) Especial(es)

Herramienta(s) Especial(es)

3.

Nota: Antes de aliviar las tensiones en la barra de torsión,
tome nota de las medidas del perno de ajuste de la barra
de torsión. Esta medida será empleada como la
profundidad preestablecida en el perno de ajuste de la
nueva barra de torsión, durante la instalación.

Mida y registre la longitud donde se indica.

Suspensión Delantera — 4x4

204-01B-8

204-01B-8

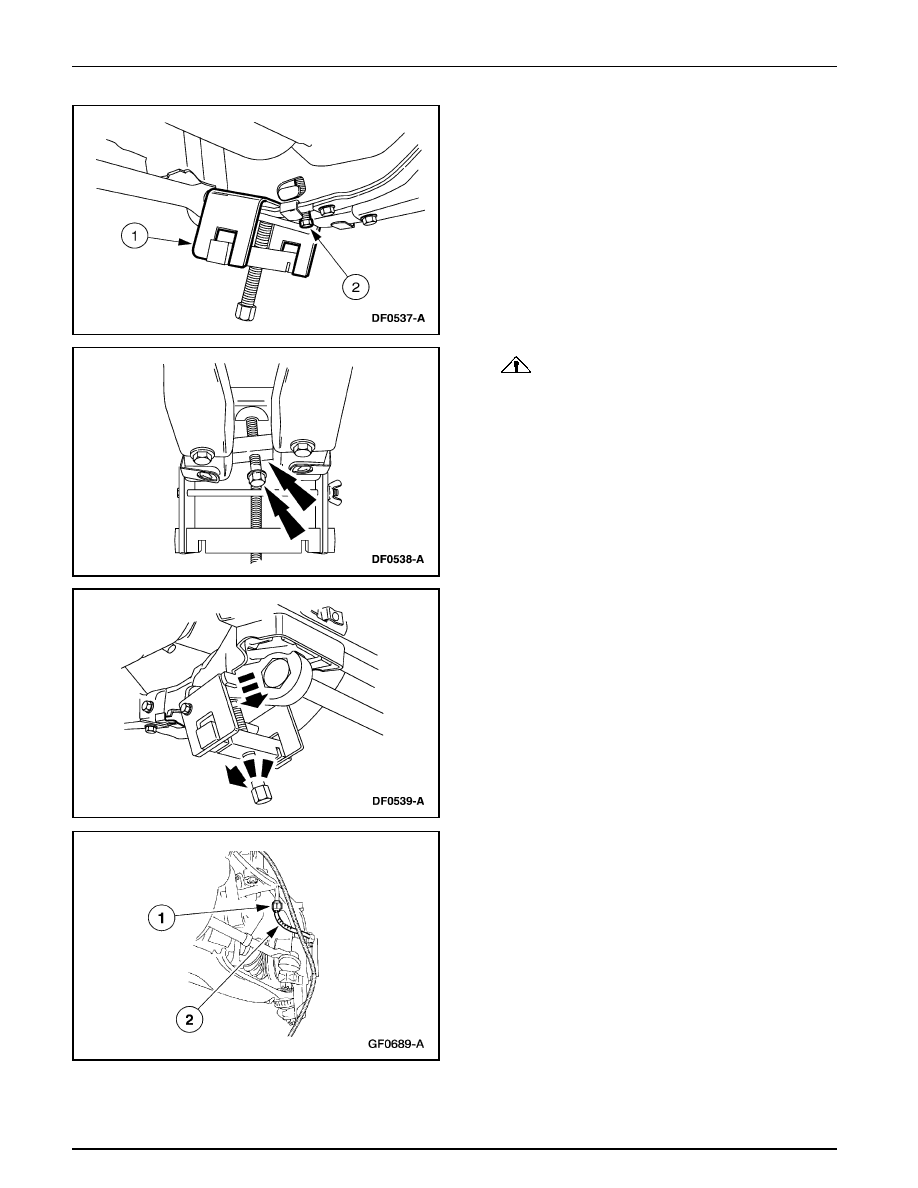

4.

Alivie la tensión en la barra de torsión.

1

Sitúe la herramienta de la barra de torsión y los
adaptadores.

2

Apriete la herramienta hasta que el ajustador de la
barra se separe del perno de ajuste.

Suspensión Delantera (Continuación)

5.

CUIDADO: El perno de ajuste de la barra de

torsión está recubierto con adhesivo seco y debe ser
reemplazado si es aflojado o removido. Si esto no se
hace, se puede aflojar el perno de ajuste durante la
operación y se perderá la alineación del vehículo.

Remueva el perno de ajuste de la barra de torsión y la
tuerca.

6.

Afloje la herramienta de ajuste de la barra de torsión hasta
eliminar la tensión de la barra de torsión.

7.

Coloque de nuevo el cable del sensor de anti-bloqueo.

1

Remueva el tornillo del soporte del cable del sensor
de anti-bloqueo de frenos.

2

Coloque de nuevo el cable del sensor de anti-bloqueo.

Suspensión Delantera — 4x4

204-01B-9

204-01B-9

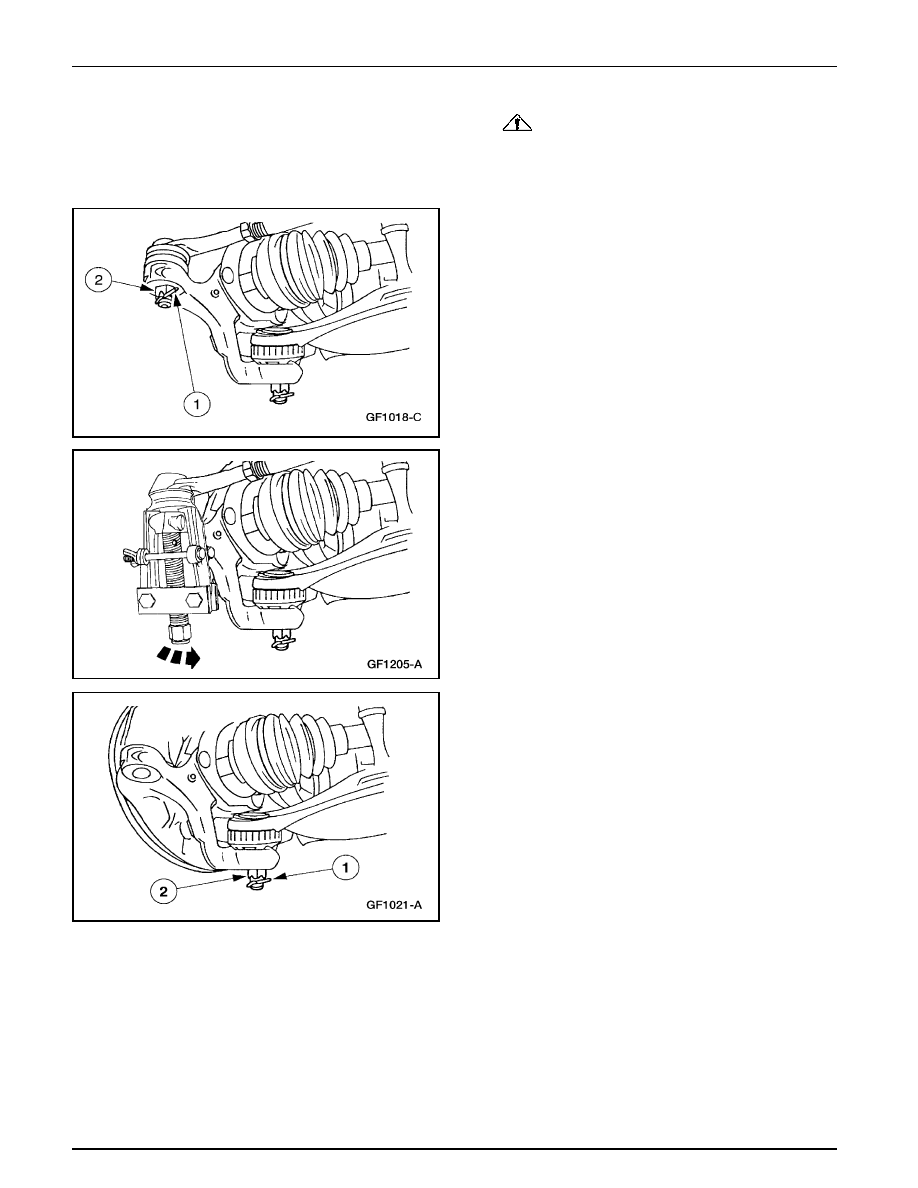

8.

CUIDADO: Asegure el eje lateral para evitar

que se extienda demasiado. Si se omite este
procedimiento, se puede ocasionar daño al eje lateral.

Sostenga el eje lateral delantero con un alambre.

9.

Remueva la tuerca de entalladura en el extremo del tirante.

1

Remueva el fiador del extremo del tirante.

2

Remueva la tuerca de entalladura del extremo del
tirante.

Suspensión Delantera (Continuación)

10. Utilice el Extractor del Brazo Pitman para separar el

extremo del tirante (3A130).

•

Separe el extremo del tirante del muñón de la rueda
delantera (3K185).

11. Remueva la tuerca de entalladura de la junta de rótula

inferior.

1

Remueva el fiador de la junta de rótula inferior.

2

Remueva la tuerca de entalladura de la junta de rótula
inferior.
