Ford Explorer / Mercury Mountaineer. Manual - parte 23

Suspensión Delantera — 4x4

204-01B-10

204-01B-10

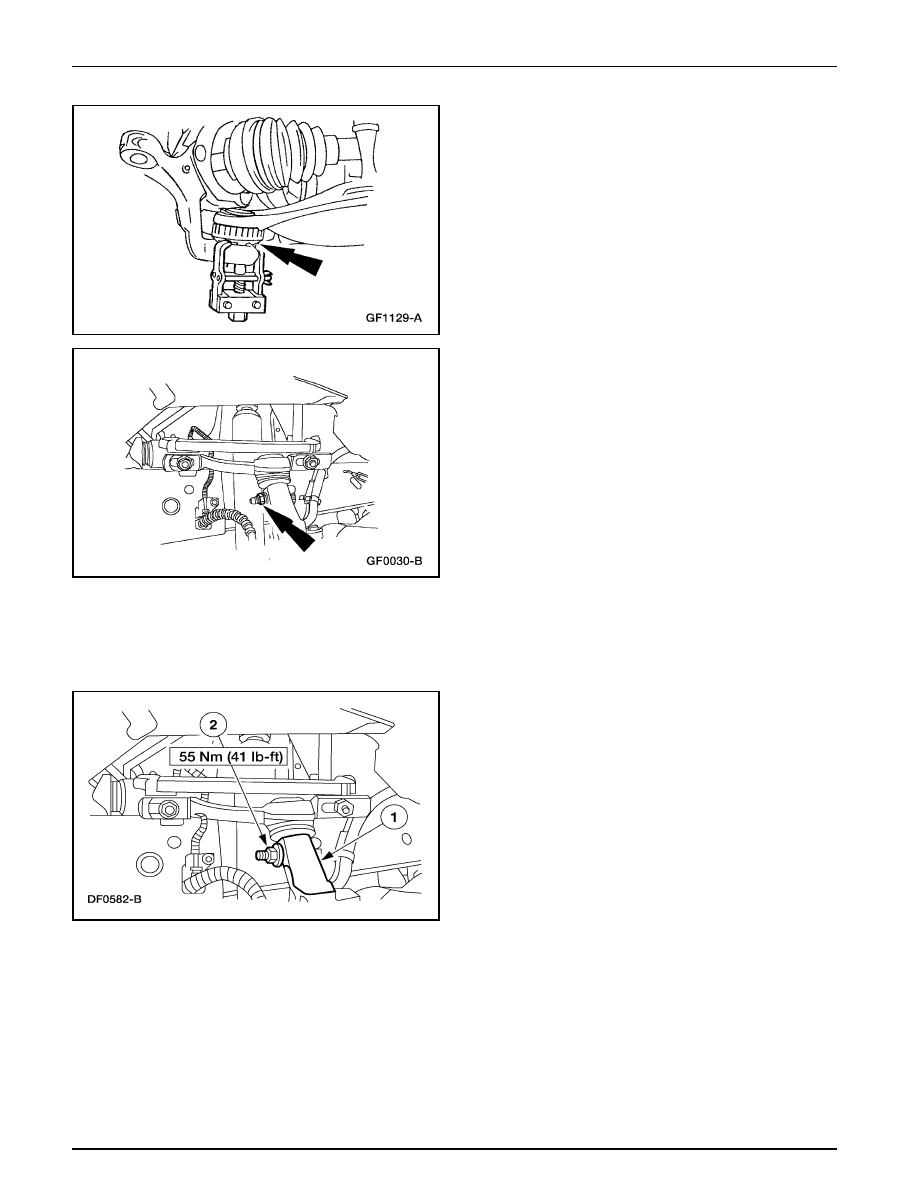

12. Utilice el Extractor del Brazo Pitman para separar el

muñón de la rueda del brazo inferior de la suspensión
delantera.

Suspensión Delantera (Continuación)

13. Remueva el perno de retención.

14. Remueva el muñón de la rueda delantera.

Instalación

1.

Instale el perno de retención y la tuerca del muñón de la
rueda.

1

Sitúe el muñón en el brazo superior de la suspensión
delantera.

2

Instale el perno de retención y la tuerca.

Suspensión Delantera — 4x4

204-01B-11

204-01B-11

2.

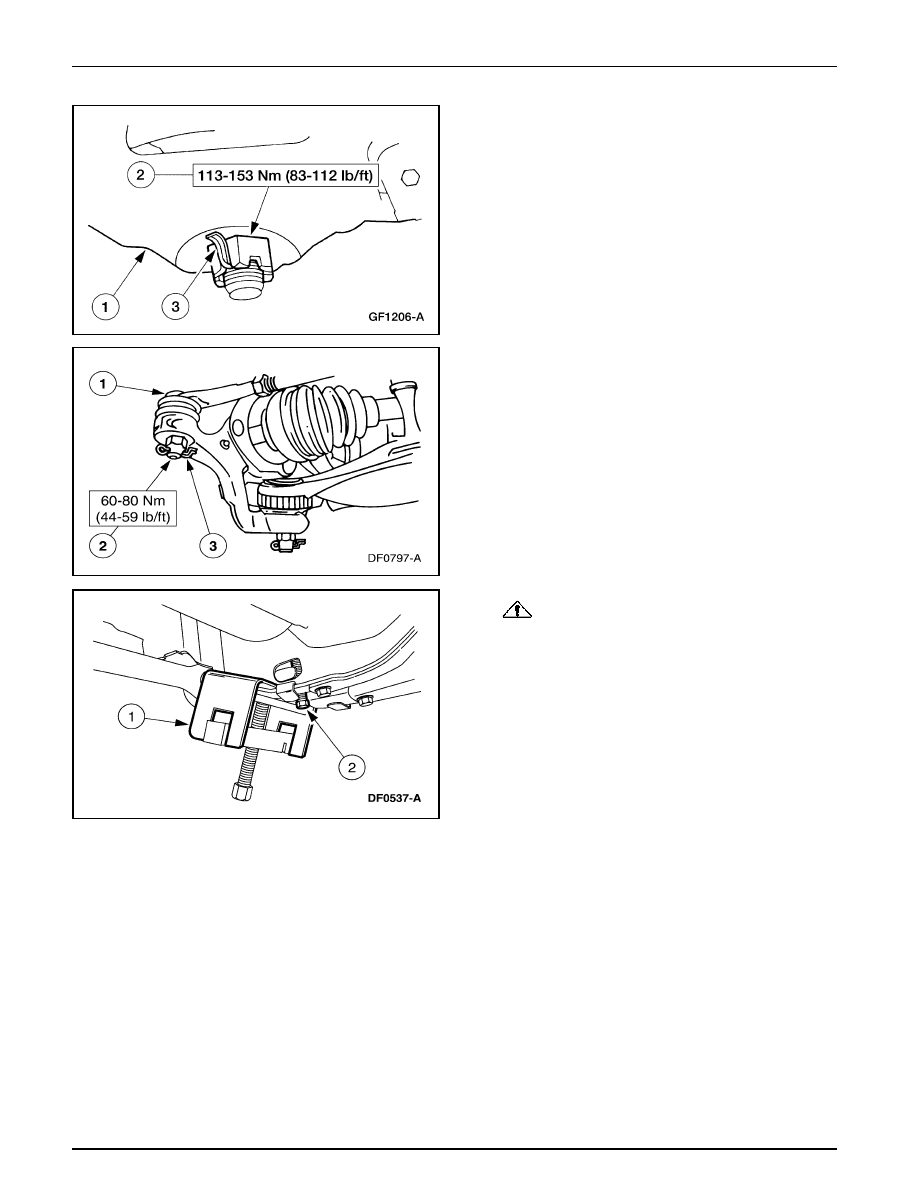

Instale la tuerca de entalladura de la junta de rótula inferior
del brazo de suspensión.

1

Sitúe el muñón de la rueda.

2

Instale la tuerca de entalladura.

3

Instale un nuevo fiador.

Suspensión Delantera (Continuación)

3.

Instale la tuerca de entalladura en el extremo del tirante.

1

Sitúe el extremo del tirante.

2

Instale la tuerca de entalladura.

3

Instale un nuevo fiador.

4.

CUIDADO: El perno de ajuste de la barra de

torsión está recubierto con adhesivo seco y debe ser
reemplazado si es aflojado o removido. Si esto no se
hace, se puede aflojar el perno de ajuste durante la
operación y se perderá la alineación del vehículo.

Precargue la barra de torsión.

1

Apriete la herramienta de la barra de torsión hasta
que el nuevo perno de ajuste y la tuerca puedan ser
instalados.

2

Gire el perno de ajuste hasta que las marcas del ajuste
preliminar estén alineadas.

5.

Remueva la herramienta de la barra de torsión y los
adaptadores.

Suspensión Delantera — 4x4

204-01B-12

204-01B-12

6.

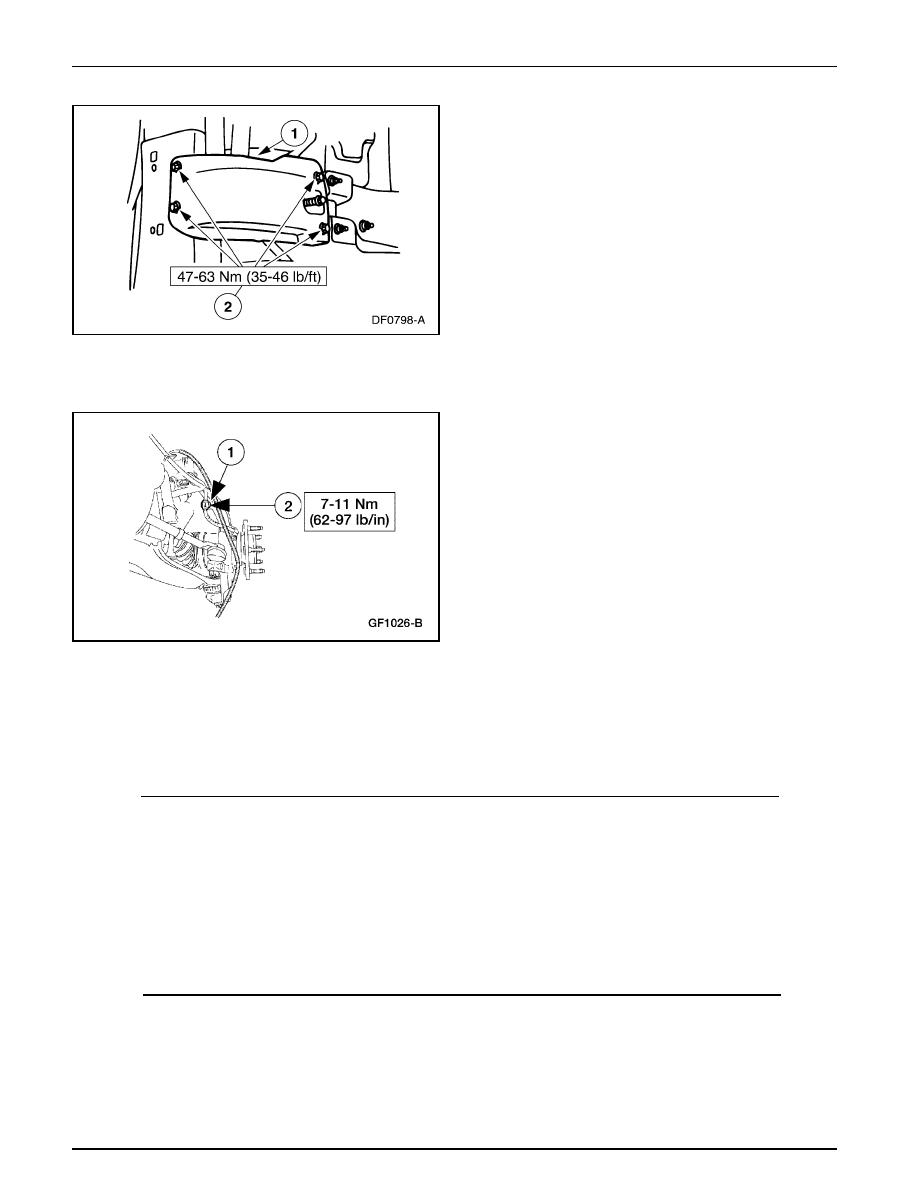

Instale la tapa de la barra de torsión.

1

Sitúe la tapa.

2

Instale los tornillos de retención.

Suspensión Delantera (Continuación)

7.

Instale el cubo de la rueda; para información adicional,
refiérase a Cubo de Rueda, en esta sección.

8.

Instale el tornillo de soporte del cable del sensor de anti-
bloqueo de frenos.

1

Sitúe el cable del sensor de anti-bloqueo de frenos.

2

Instale el tornillo.

9.

Ajuste la altura de marcha; para información adicional,
refiérase a Altura de Marcha en esta sección.

10. Verifique la alineación; para información adicional,

refiérase a la Sección 204-00.

Bujes – Brazo de Control

1.

Los bujes del brazo de control no son reparados
separadamente. Si requieren servicio, el brazo inferior o
superior de la suspensión delantera se deben instalar
nuevos. Para información adicional, refiérase a Brazo –
Inferior o a Brazo – Superior, en esta sección.

Barra – Estabilizadora

Para información adicional, refiérase a la Sección 204-01A.

Suspensión Delantera — 4x4

204-01B-13

204-01B-13

Junta de Rótula

Suspensión Delantera (Continuación)

Brazo – Inferior

Para información adicional, refiérase a la Sección 204-01A.

Brazo – Superior

Para información adicional, refiérase a la Sección 204-01A.

Barra – Torsión

Para información adicional, refiérase a la Sección 204-01A.

PROCEDIMIENTOS GENERALES

Altura de Marcha

Para información adicional, refiérase a la Sección 204-01A.

ESPECIFICACIONES

1.

La junta de rótula no puede ser reparada por separado. Si
el componente requiere servicio, el brazo inferior o
superior de la suspensión delantera tendrá que ser
reemplazado. Para información adicional, refiérase a
Brazo – Inferior o a Brazo – Superior, en esta sección.

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Especificaciones Generales

Item

Altura de Marcha

Altura de Marcha 4x4 con

90-111 (3.58-4.37)

Componentes Originales en la
Suspensión mm (pulg.)

Altura de Marcha 4x4 con Nuevos

110-116 (4.33-4.56)

Componentes en la Suspensión
mm (pulg.)

Altura de Marcha AWD con

90-111 (3.58-4.37)

Componentes Originales en la
Suspensión mm (pulg.)

Altura de Marcha AWD con Nuevos

110-116 (4.33-4.56)

Componentes en la Suspensión
mm (pulg.)

4x4 con Control Automático de Marcha

68-90 (2.67-3.54)

con Componentes Originales
en la Suspensión mm (pulg.)

4x4 con Control Automático de Marcha

83-89 (3.26-3.5)

con Nuevos Componentes en la
Suspensión mm (pulg.)

Pernos del Guardapolvo

10-14

—

89-124

Perno del Sensor de

7-11

—

62-97

Anti-Bloqueo de Frenos
Delanteros

Tuercas del Amortiguador al

21-29

15-21

—

Brazo Inferior

Tuerca de la Junta de Rótula

113-153

83-112

—

del Brazo de Suspensión
Delantero

Pernos del Cubo de la Rueda

100-130

74-96

—

al Muñón

Perno de Retención

47-63

35-46

—

Tuerca de Extremo de Tirante

60-80

44-59

—

Tuerca de Cubo de Rueda

212-288

157-213

—
