Ford Galaxy / Ford S-MAX. Manual - part 998

15. If equipped.

16. If equipped.

17. On both sides.

18. On both sides.

19.











20.

21. Recline the front seats backrests.

22. Recline the rear seats backrests.

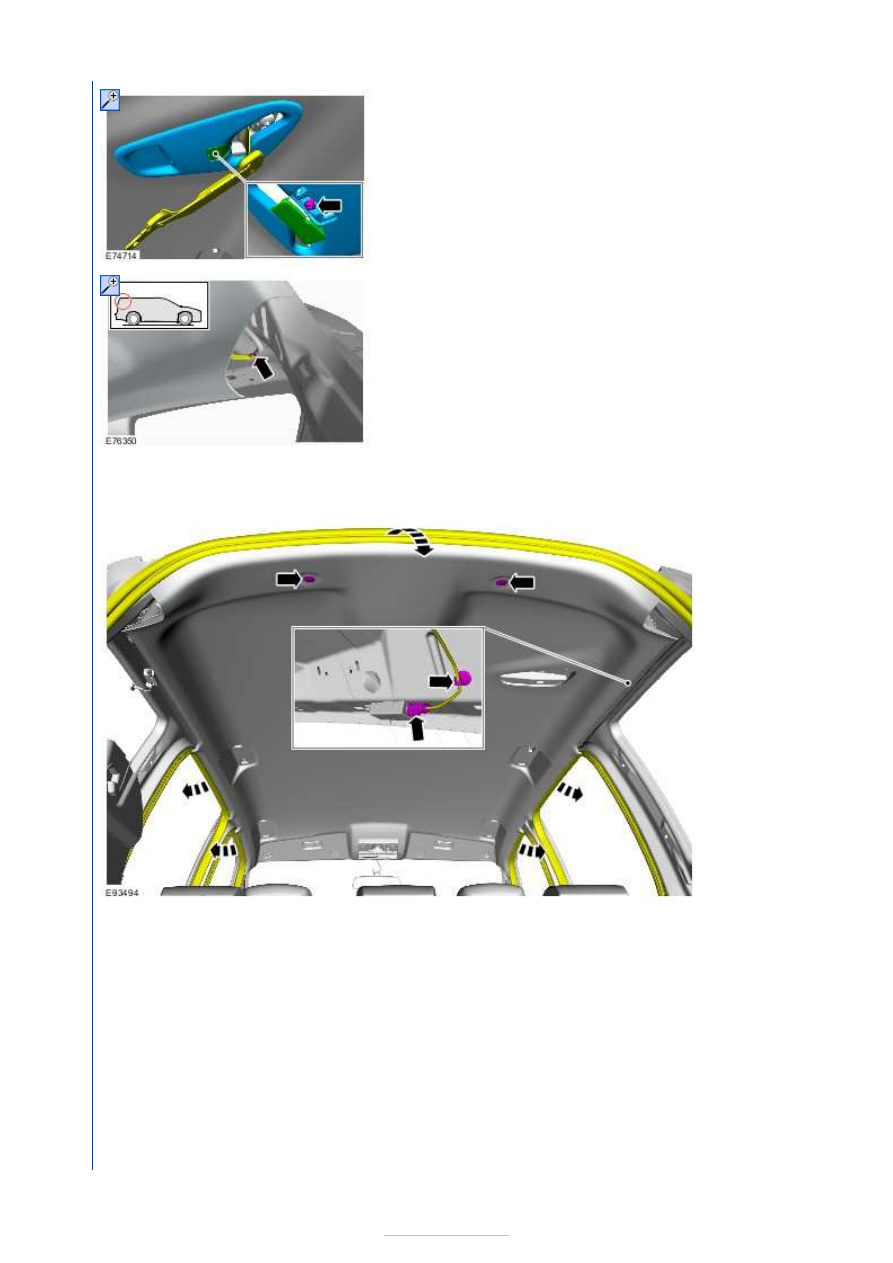

23. Support the

headliner.

24.







25.

26.

NOTE: Note the position of the component before
removal.

27. This step is only required when removing the left-hand

side air curtain.

28. This step is only required when removing the right-hand

side air curtain.









Installation

NOTE: Make sure that a new component is installed.

29.

NOTE: Note the position of each component before
removal.

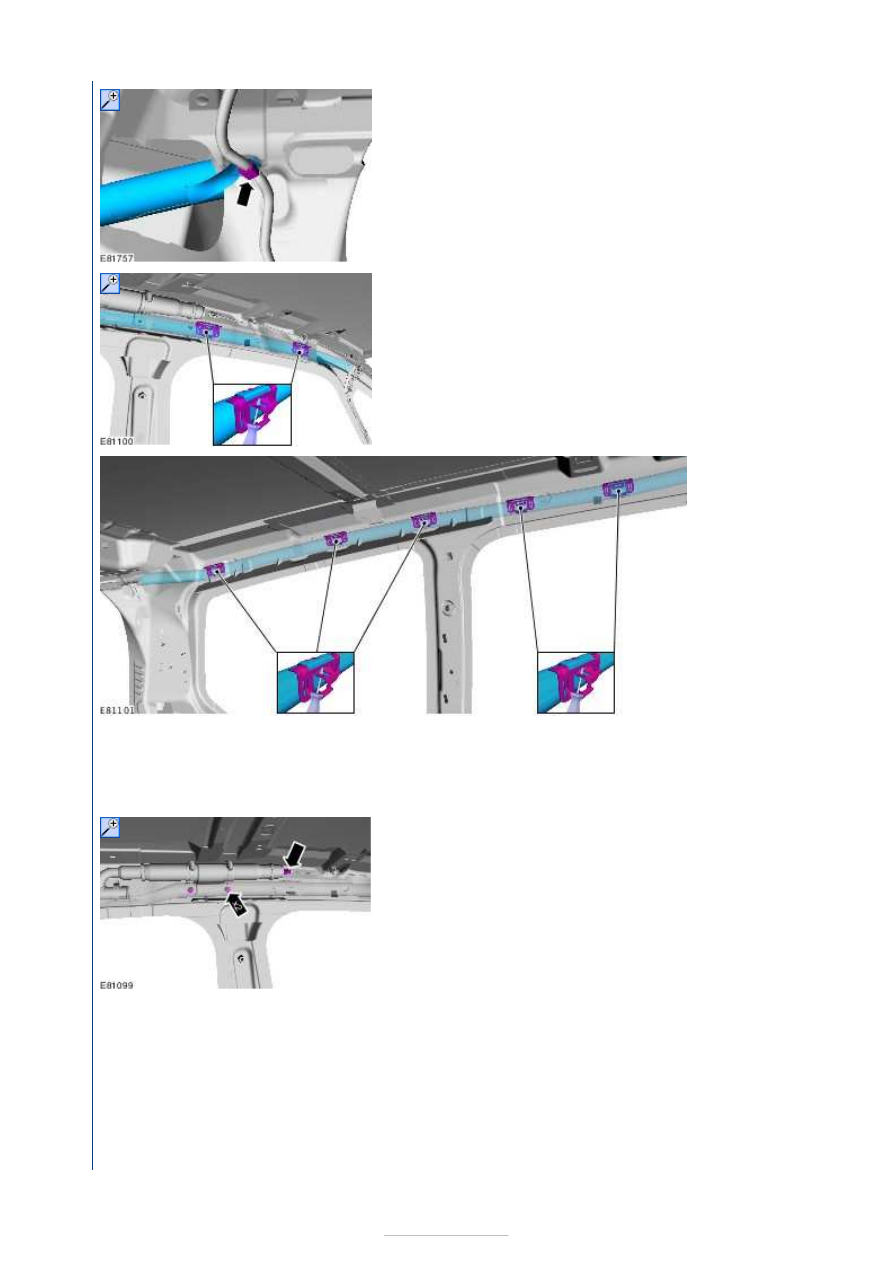

Raise the side air curtain to gain access to the
retaining clips.
Move the center of the clip downwards to release the
clip.

30.

NOTE: Note
the position of
each
component
before
removal.

Raise the
side air
curtain to
gain
access to
the
retaining
clips.
Move the
center of
the clip
downwards
to release
the clip.

31.

1. If the side air

curtain was
deployed, check
the vehicle body
side air curtain
mountings and
