Ford Galaxy / Ford S-MAX. Manual - part 996

25.

26. Recline the front seats backrests.

27. Recline the rear seats backrests.

28. Support the

headliner.

29.







30.

31.

NOTE: Note the position of the component before
removal.

32. This step is only required when removing the left-hand

side air curtain.

33. This step is only required when removing the right-hand

side air curtain.









Installation

NOTE: Make sure that a new component is installed.

34.

NOTE: Note the position of each component before
removal.

Raise the side air curtain to gain access to the
retaining clips.
Move the center of the clip downwards to release the
clip.

35.

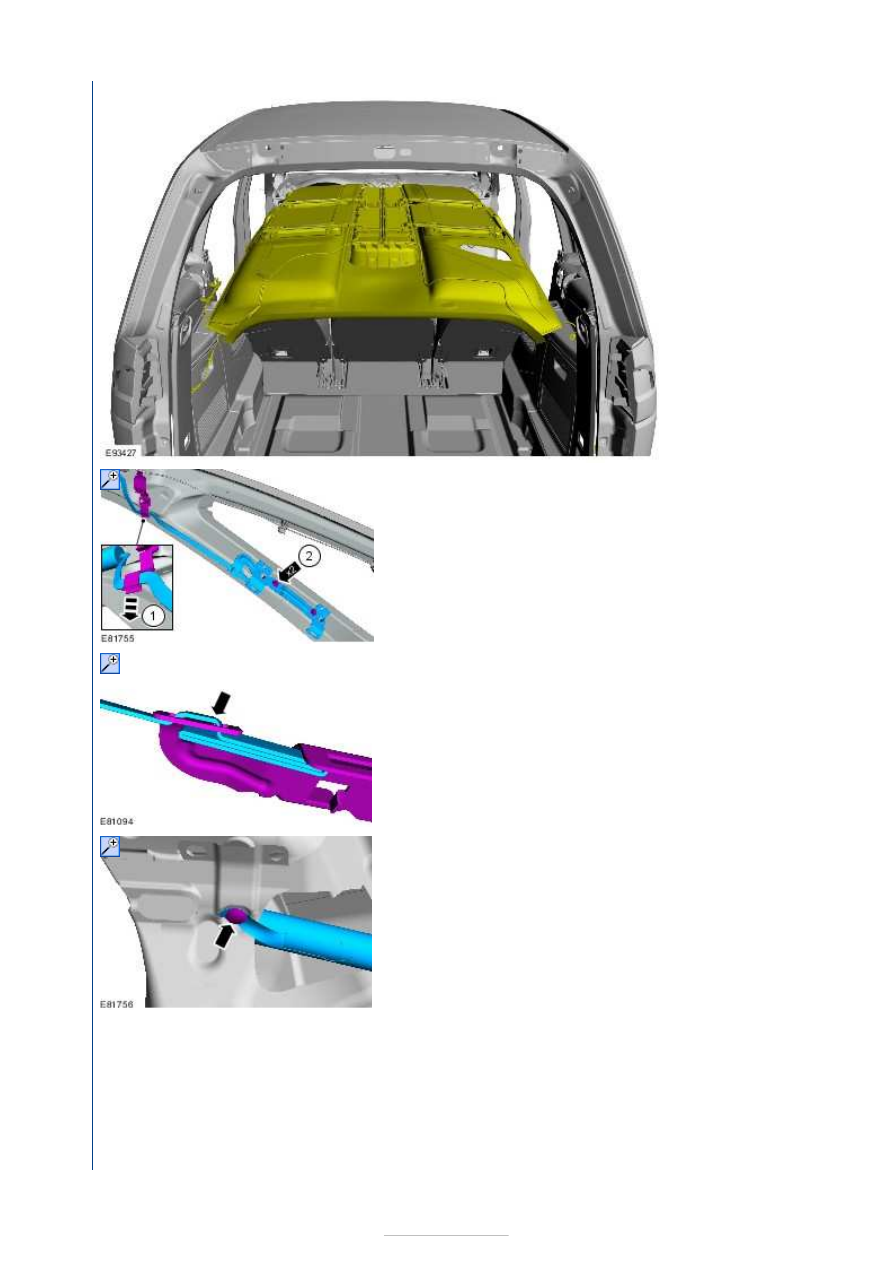

NOTE: Note
the position of

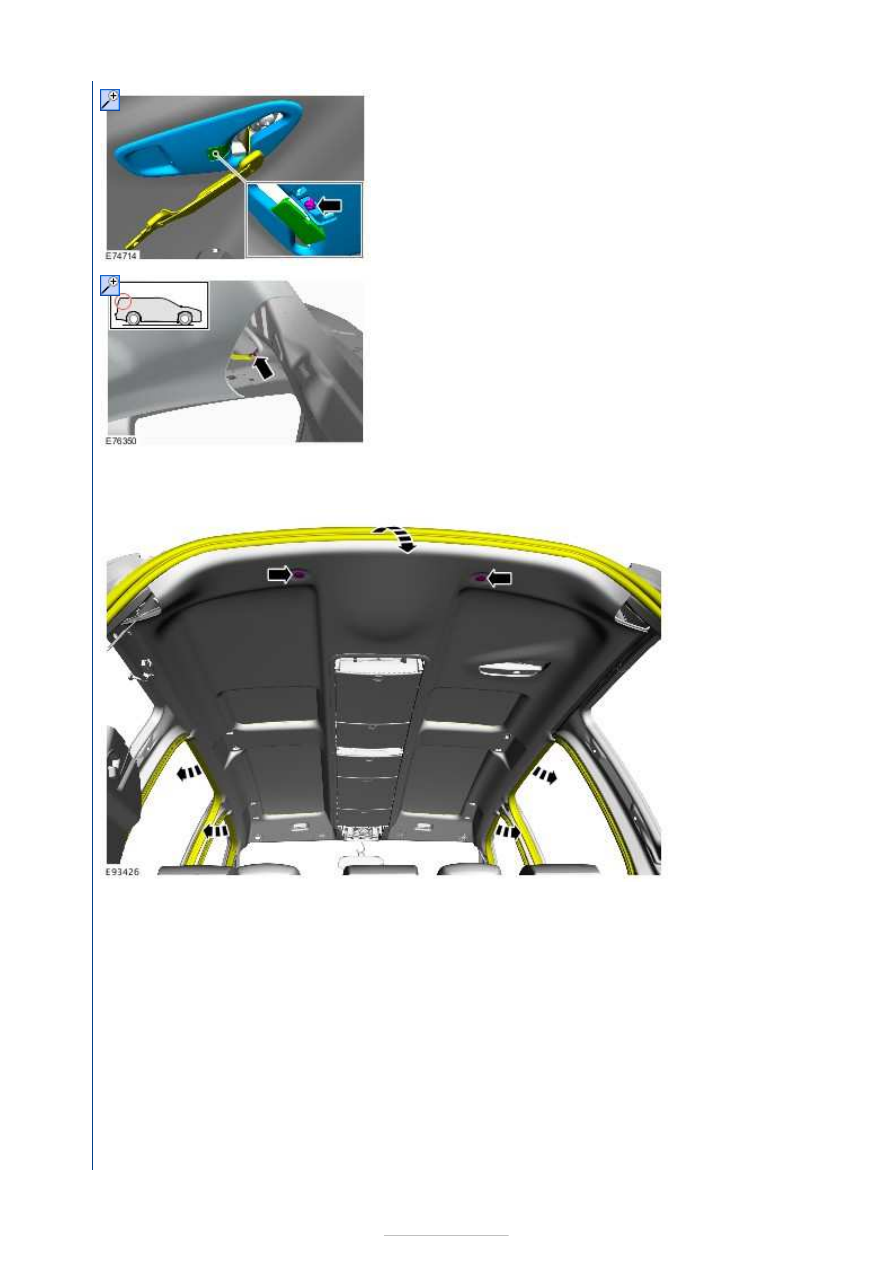

each
component
before
removal.

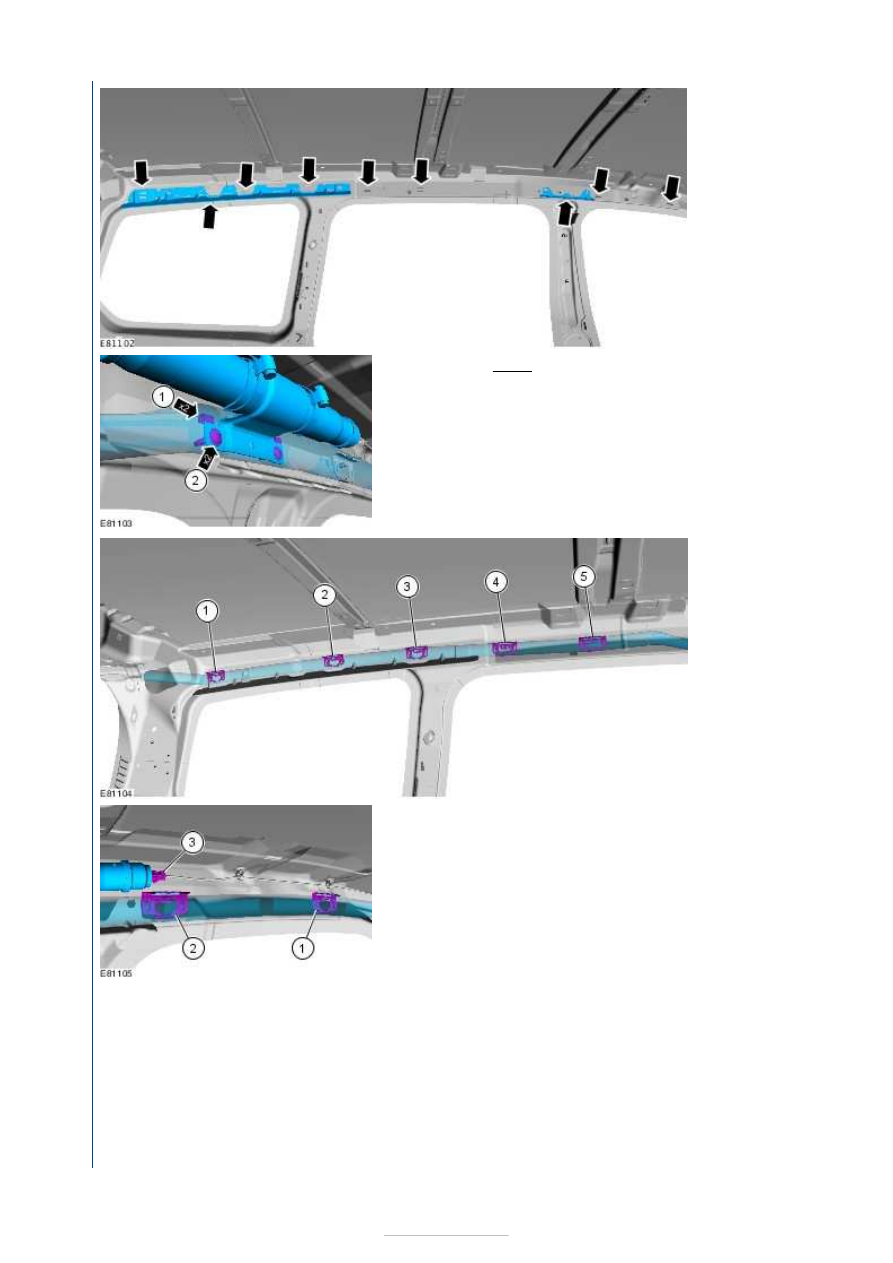

Raise the
side air

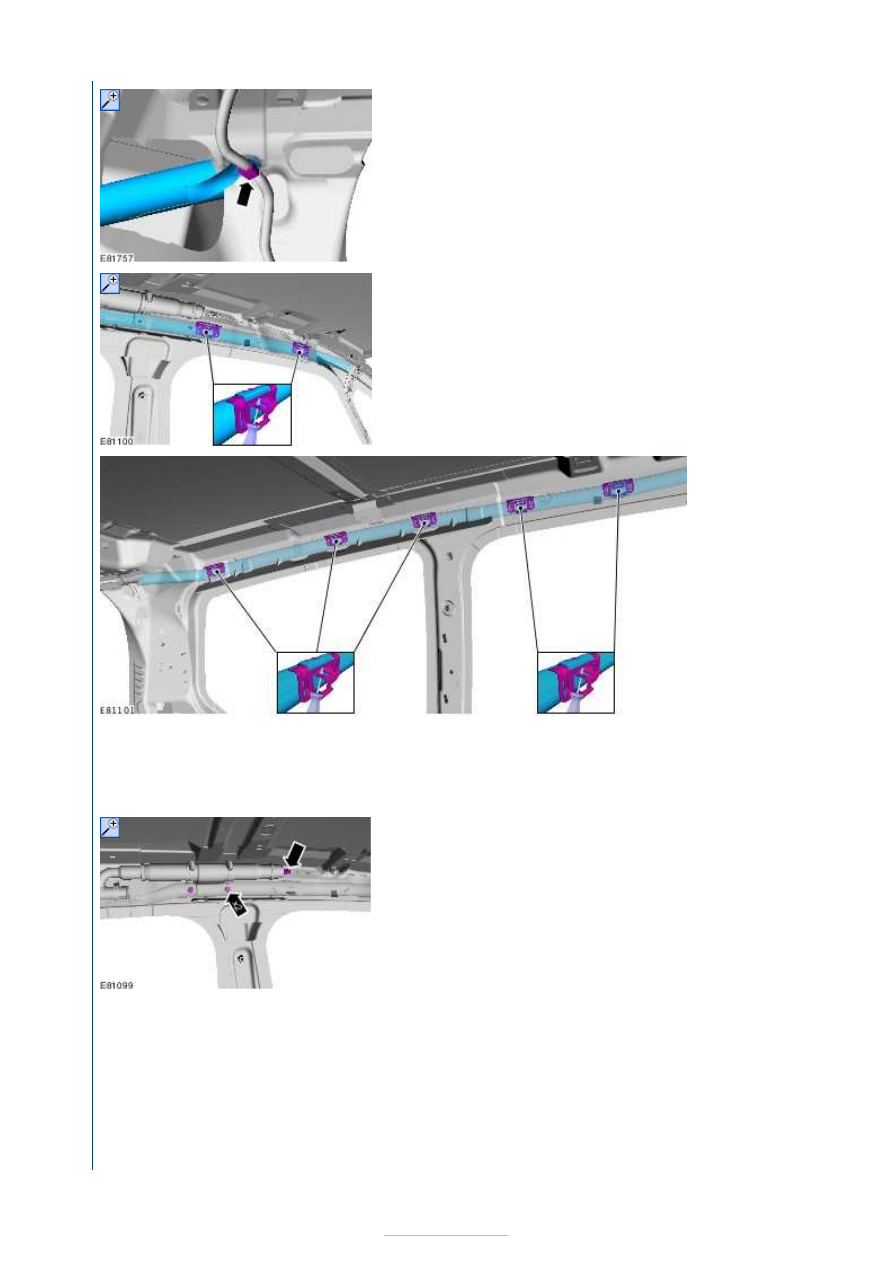

curtain to
gain
access to
the
retaining
clips.
Move the
center of
the clip
downwards
to release
the clip.

36.

1. If the side air

curtain was
deployed, check
the vehicle body
side air curtain
mountings and









ramps for
deformation.

2. Torque: 6 Nm

3.

NOTE: Make
sure that
these
components
are installed
to the noted
removal
position.

Attach the side
air bag module
retaining clips in
the following
sequence.

4.

NOTE: Make sure that these components are installed
to the noted removal position.

Attach the side air bag module retaining clips in the
following sequence.

5. This step is only required when installing the left-hand side

air curtain.
