19. Recline the front seats backrests.

20. Recline the rear seats backrests.

21. Support the

headliner.

22.

23.

NOTE: Note the position of the component before
removal.







Installation

NOTE: Make sure that a new component is installed.

24.

NOTE: Note
the position of
each
component
before
removal.

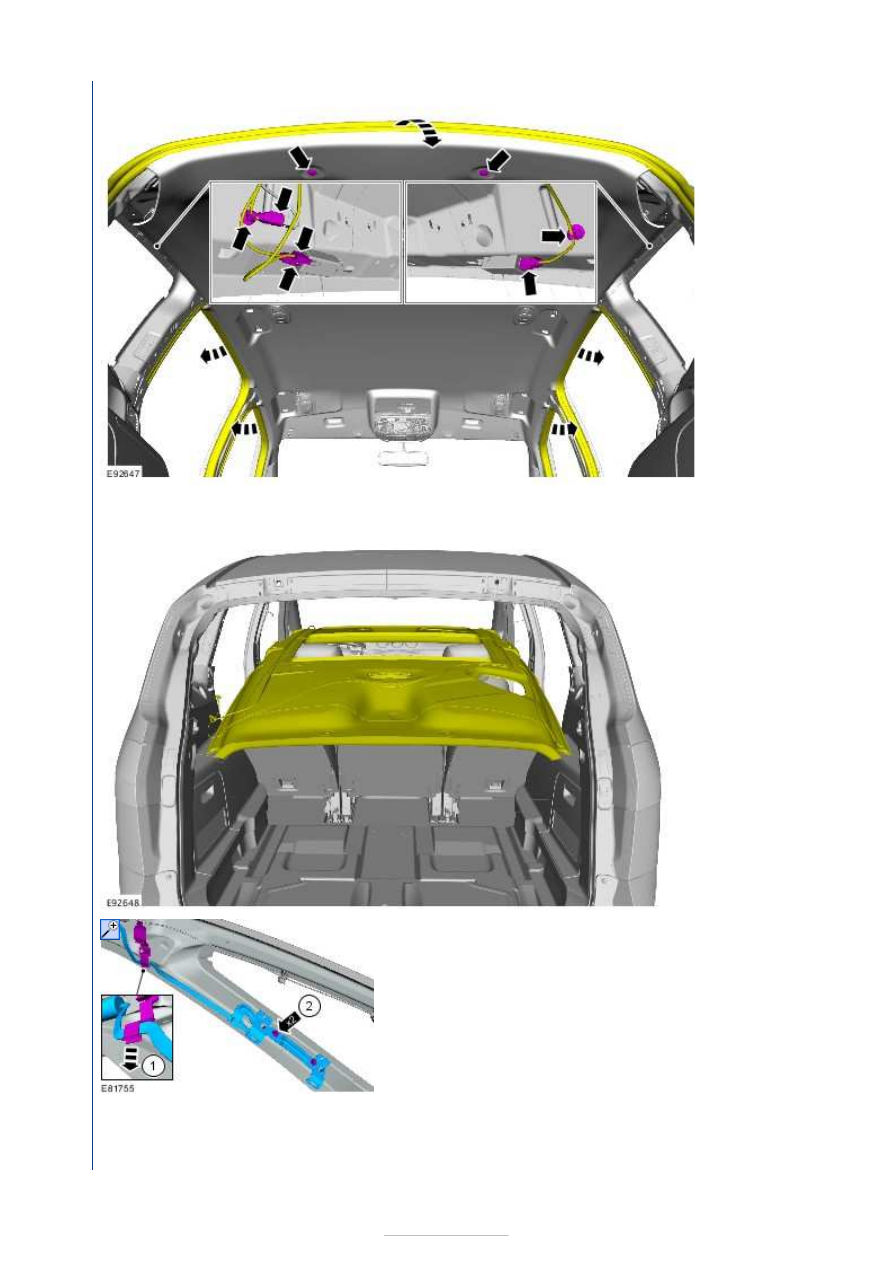

Raise the
side air
curtain to
gain
access to

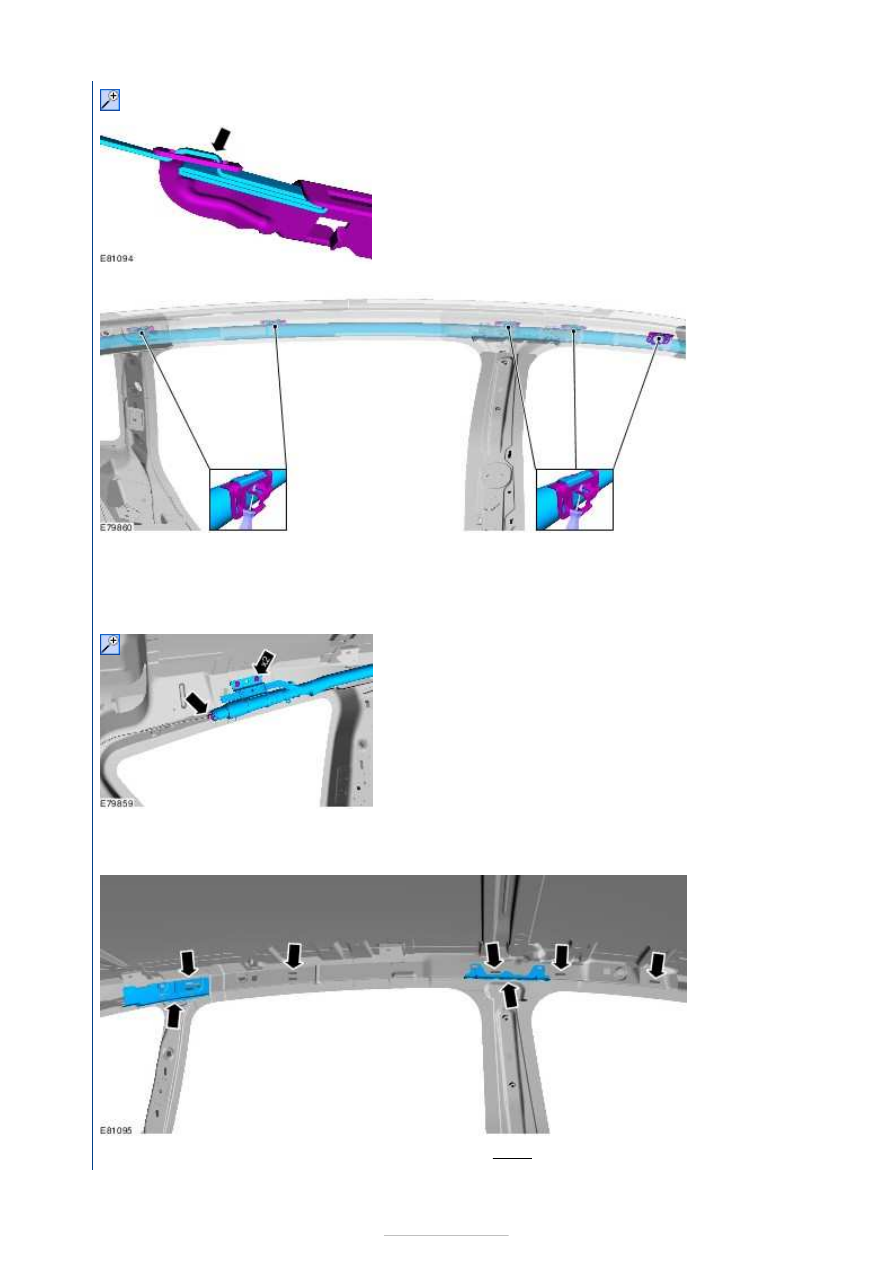

the
retaining
clips.
Move the
center of
the clip
downwards
to release
the clip.

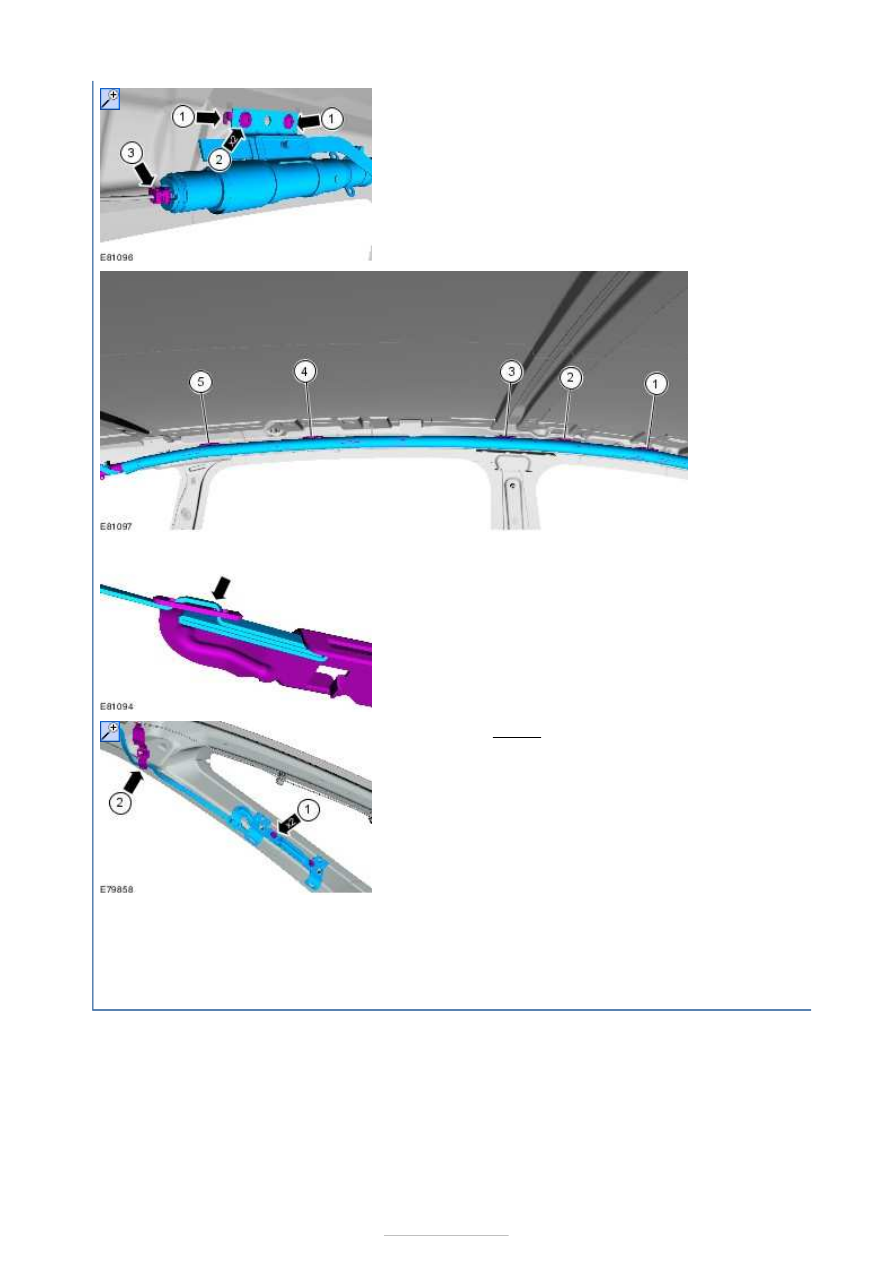

25.

1. If the side air

curtain module
was deployed,
check the vehicle
body side air
curtain
mountings and
ramps for
deformation.

2. Torque: 6 Nm









3.

NOTE: Make
sure that
these
components
are installed
to the noted
removal
position.

Attach the side
air bag module
retaining clips in
the following
sequence.

4.

NOTE: Make sure that this component is installed to
the noted removal position.

5. Torque: 10 Nm

6. Install the headliner.

7. Initialize the door window motors.

Refer to:

Door Window Motor Initialization

 (501-11 Glass,

Frames and Mechanisms, General Procedures).









Supplemental Restraint System - Side Air
Curtain Module—Vehicles With: Glass Roof
Panel, VIN Plate Body Style Code: M

S-MAX/Galaxy 2006.5 (02/2006

Removal and Installation

General Equipment

Removal

WARNINGS:

The supplemental restraint system (SRS) is active for a certain length of time after the power

supply has been disconnected. Wait for a minimum of 3 minutes before disconnecting or removing
any SRS components.

Make sure that the vehicle electrical system is fully depowered and no other power source is

connected.

Wear safety goggles.

Flat-bladed screwdriver

1. Refer to:

Supplemental Restraint System (SRS) Health and

Safety Precautions

 (100-00 General Information,

Description and Operation).

2. Disconnect the battery ground cable.

Refer to:

Battery Disconnect and Connect

 (414-01 Battery,

Mounting and Cables, General Procedures).

3. Refer to:

A-Pillar Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

4.

5.

6.
