Ford Galaxy / Ford S-MAX. Manual - part 958

Vehicles with VIN plate body code: M

Vehicles with VIN plate body code: S

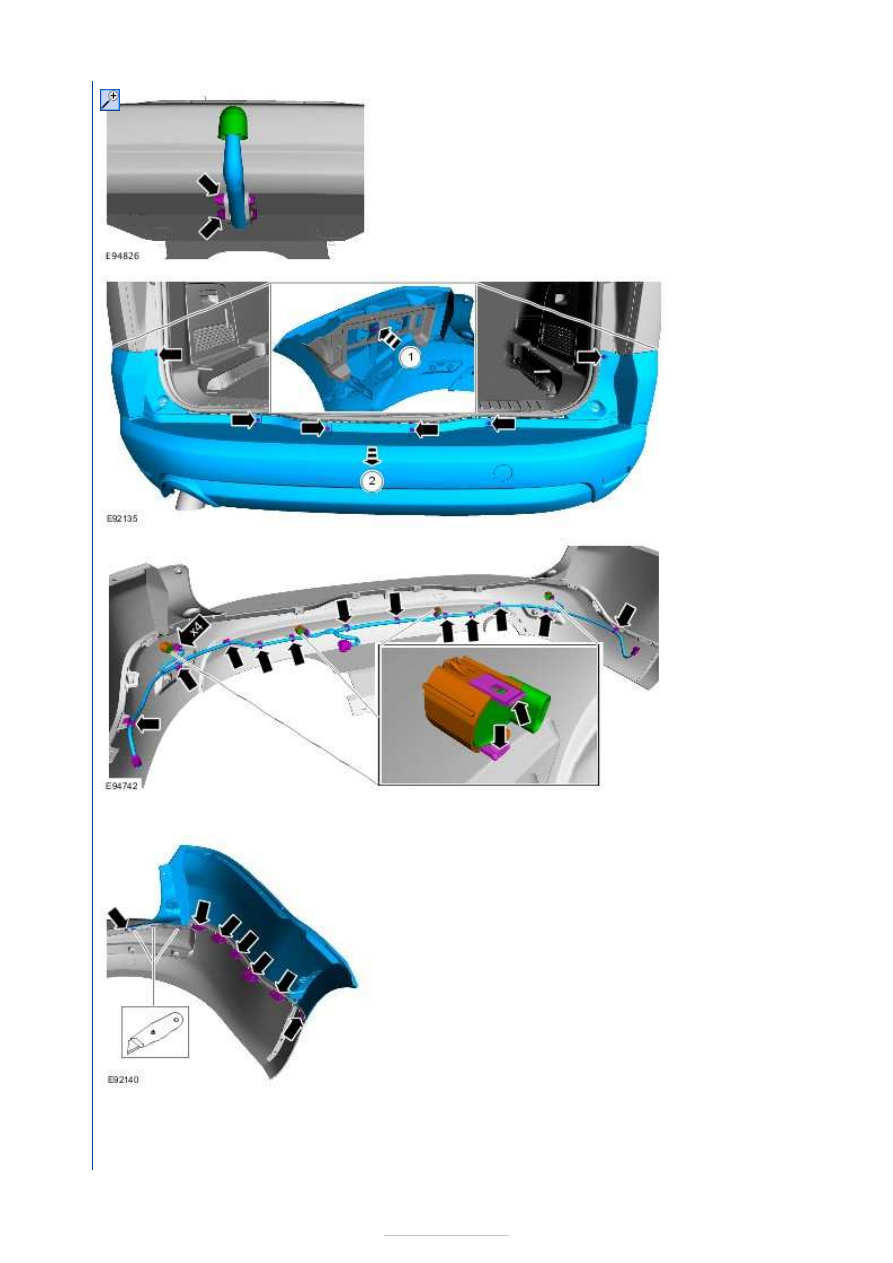

8.

9.

10. On both sides.

General Equipment:

Knife



11. On both sides.









Installation

Vehicles with VIN plate body code: M

Vehicles with VIN plate body code: S

All vehicles

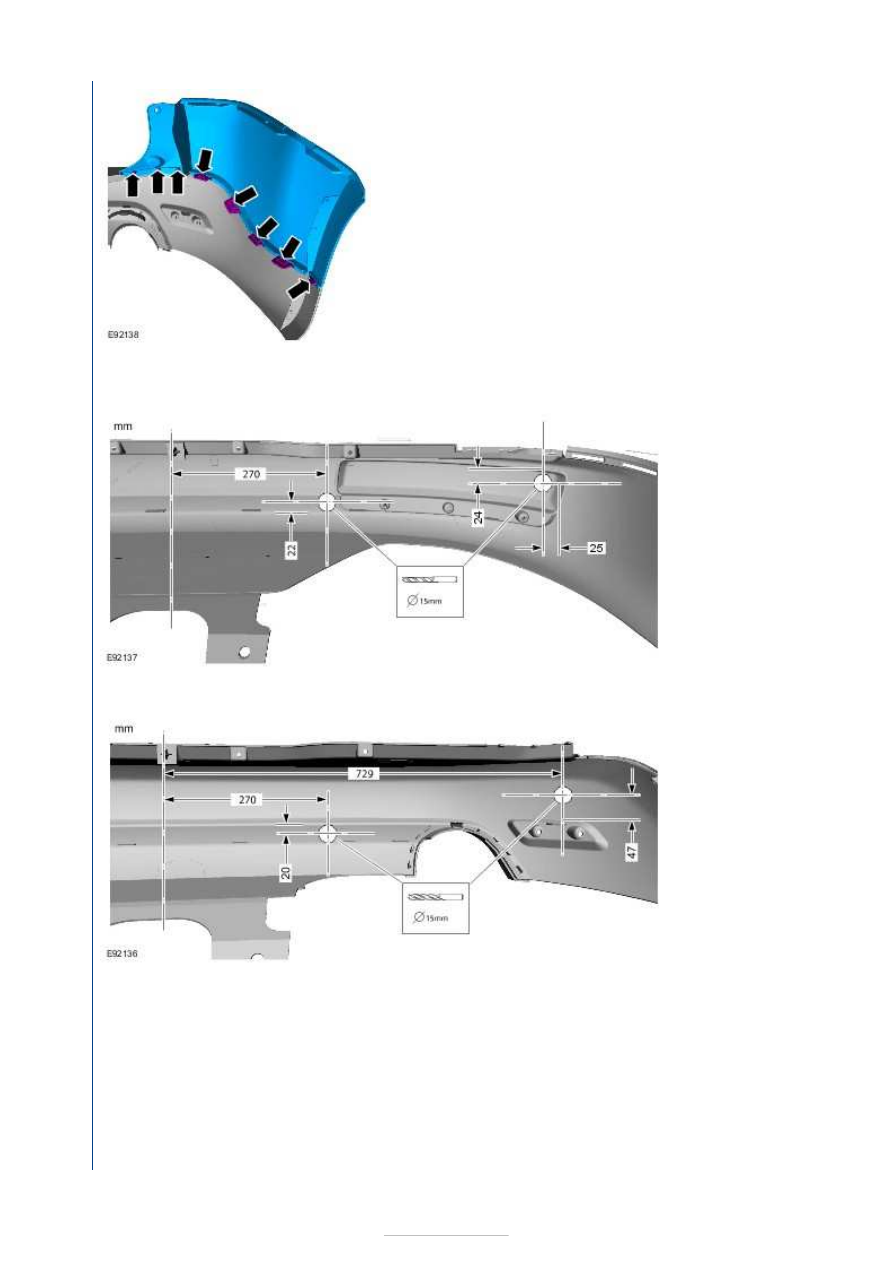

1.

NOTE: Cutlines
may already exist
on the inner
surface of a new
bumper cover.

On both sides.

General Equipment:

Round-ended steel
rule



General Equipment:

15 mm drill bit

2.

NOTE: Cutlines
may already exist
on the inner
surface of a new
bumper cover.
NOTE: Make sure
that the measuring
tape has contact
to the inner
surface of the
bumper cover
while measuring.

On both sides.

General Equipment:

Round-ended steel
rule



General Equipment:

15 mm drill bit

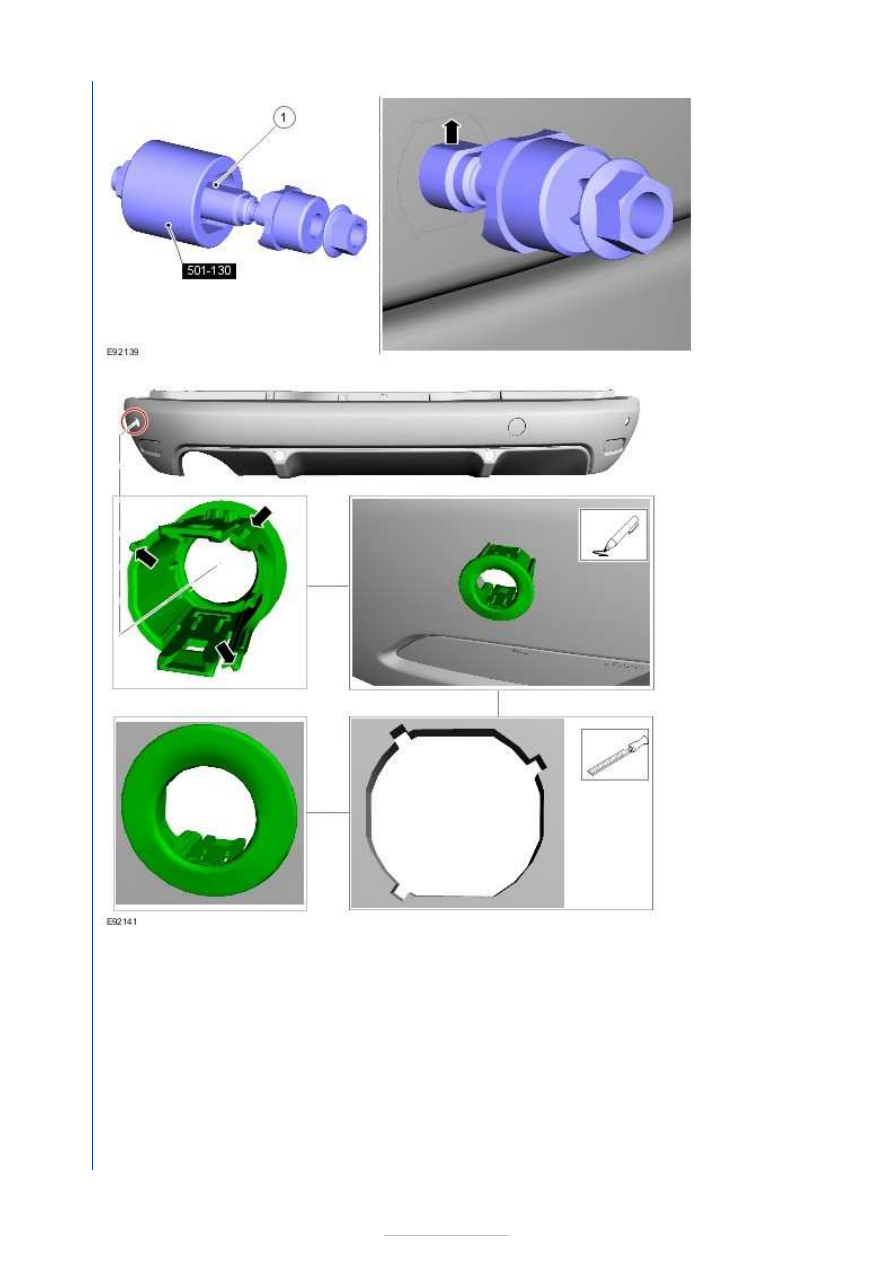

3.

1. Align the

flattened







side
horizontal
upwards,
before
punching
each
hole.

Special
Tool(s):

501

4.

NOTE: Make sure
that the correct
parking aid sensor
housing is used as
a template to
mark the position
of the location
grooves.

General Equipment:

Flat file



5.

NOTE: Make sure
that the correct
parking aid sensor
housing is used as
a template to
mark the position
of the location
grooves.

General Equipment:

Flat file

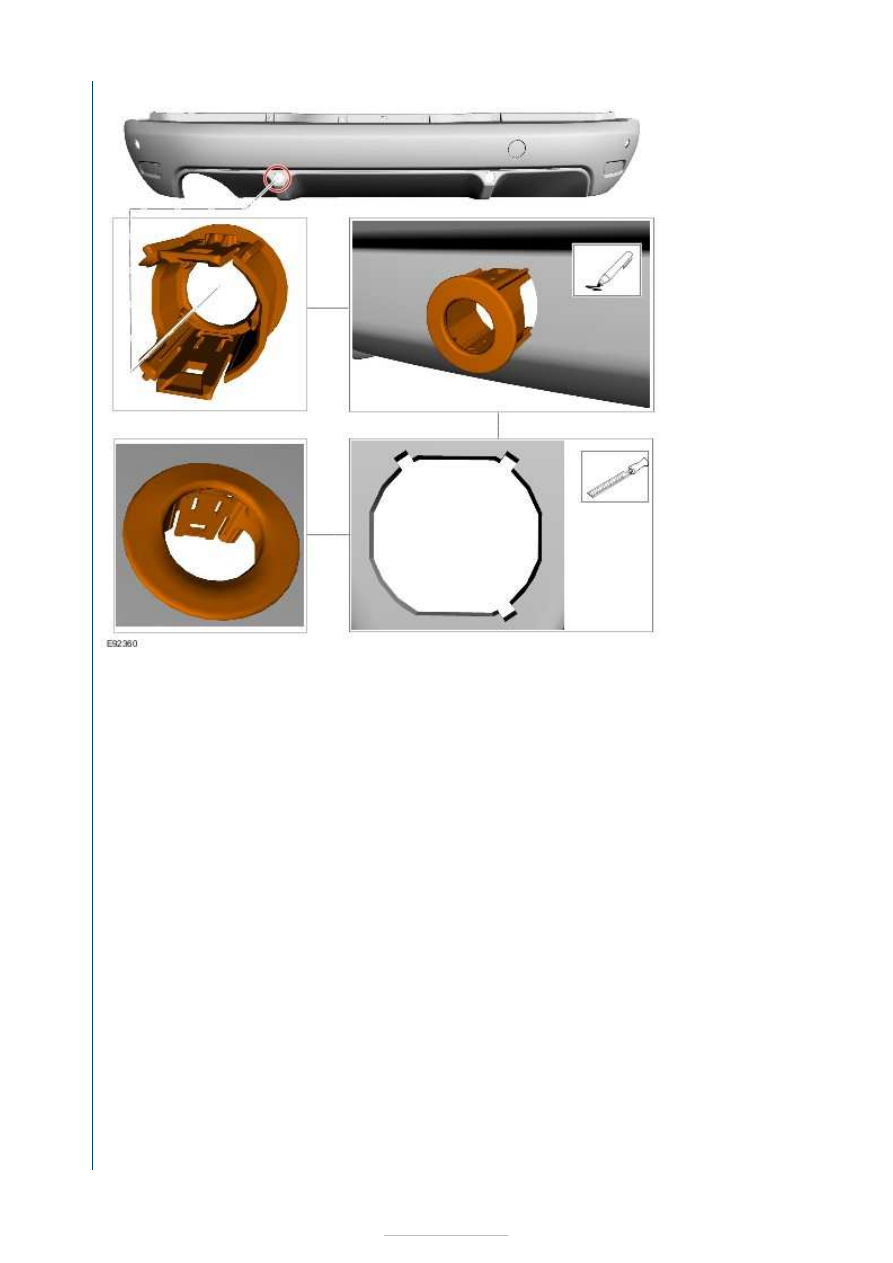

6.

NOTE: Make sure
that the correct
parking aid sensor
housing is used as
a template to
mark the position
of the location
grooves.

General Equipment:

Flat file
