Ford Galaxy / Ford S-MAX. Manual - part 956

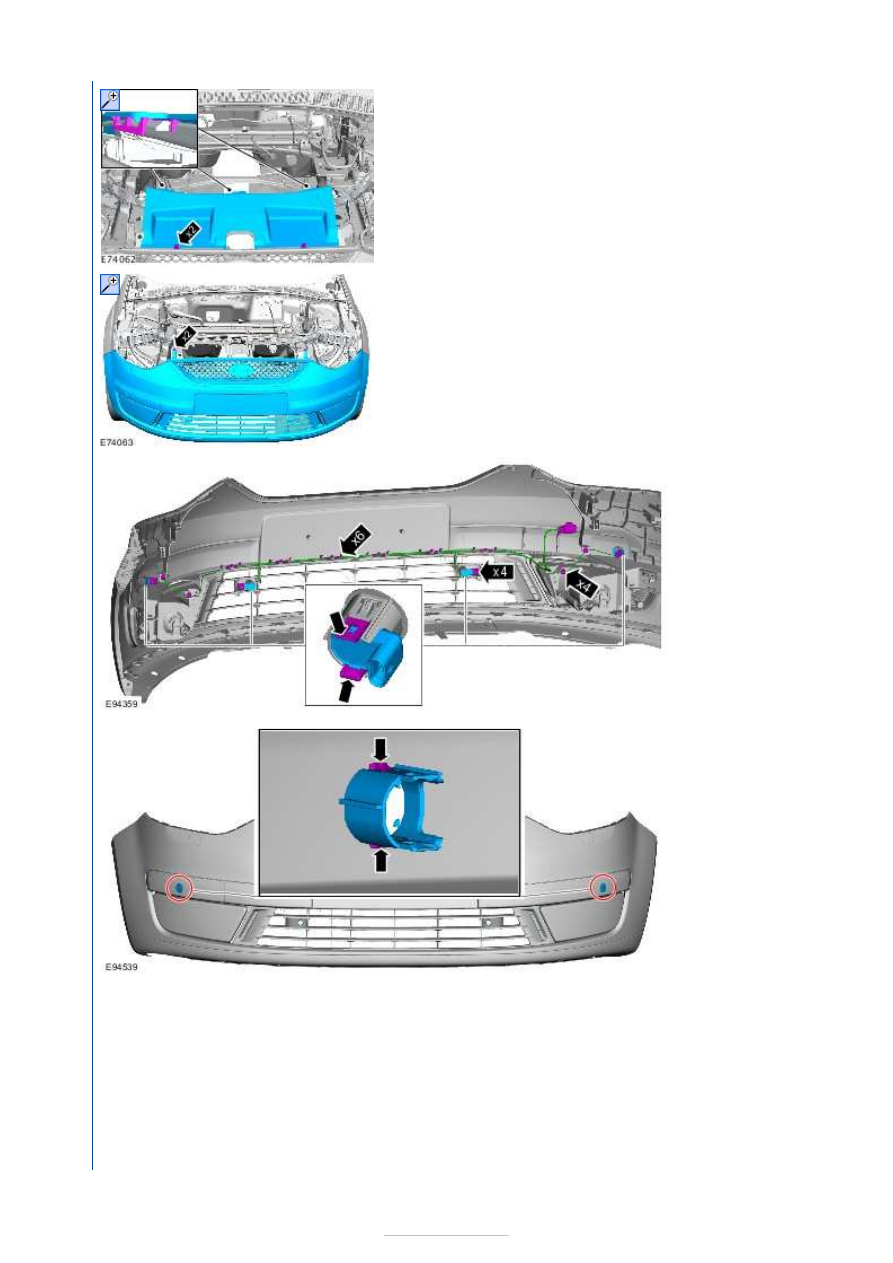

Vehicles with VIN plate body code: M

9.

10.

11.

12. If equipped









Vehicles with VIN plate body code: S

Installation

Vehicles with VIN plate body code: M

Vehicles with VIN plate body code: S

All vehicles

13. If equipped

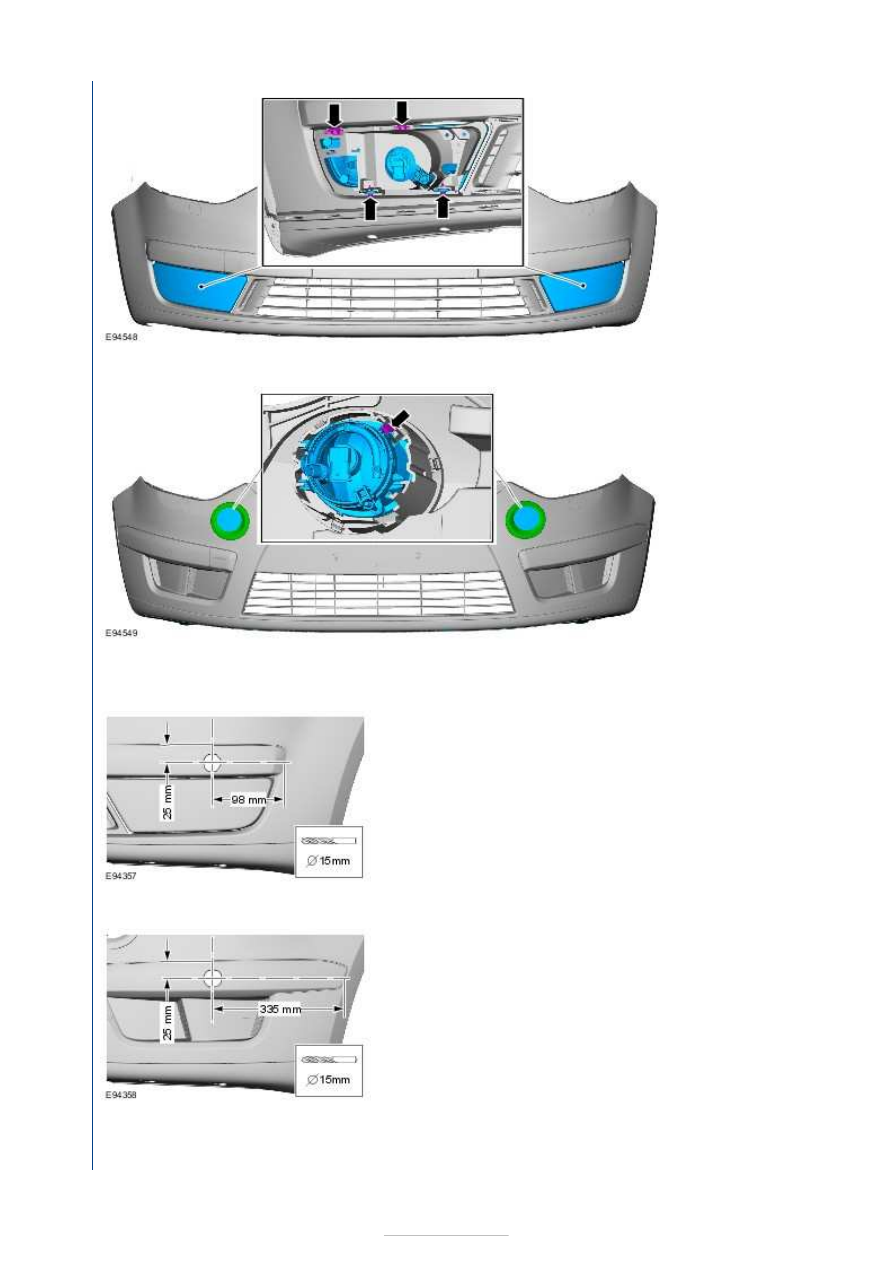

1.

NOTE: Cutlines may already exist on the inner
surface of a new bumper cover.

On both sides.

General Equipment:

Round-ended steel rule



General Equipment:

15 mm drill bit



2.

NOTE: Cutlines may already exist on the inner
surface of a new bumper cover.

On both sides.

General Equipment:

Round-ended steel rule



General Equipment:

15 mm drill bit

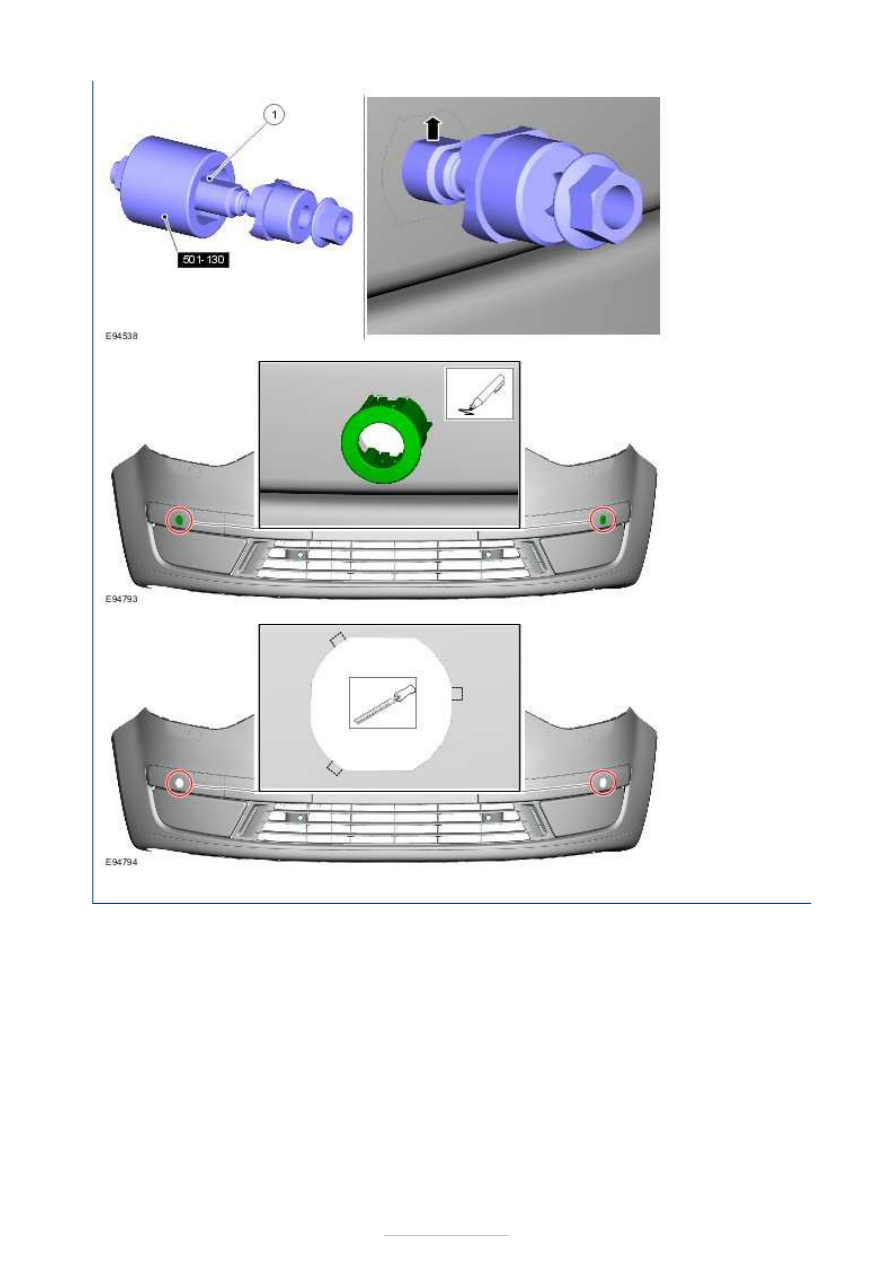

3.

1. Align the

flattened
side
horizontal
upwards,
before
punching
each
hole.

Special
Tool(s):

501-130

4.

NOTE: Make
sure that the
correct
parking aid
sensor
housing is
used as a
template to
mark the
position of the
location
grooves.

5. General

Equipment:

Flat

file



6. To install, reverse the removal procedure.







Bumpers - Front Bumper Cover—Vehicles
Without: Front Parking Aid

S-MAX/Galaxy 2006.5 (02/2006-)



Print

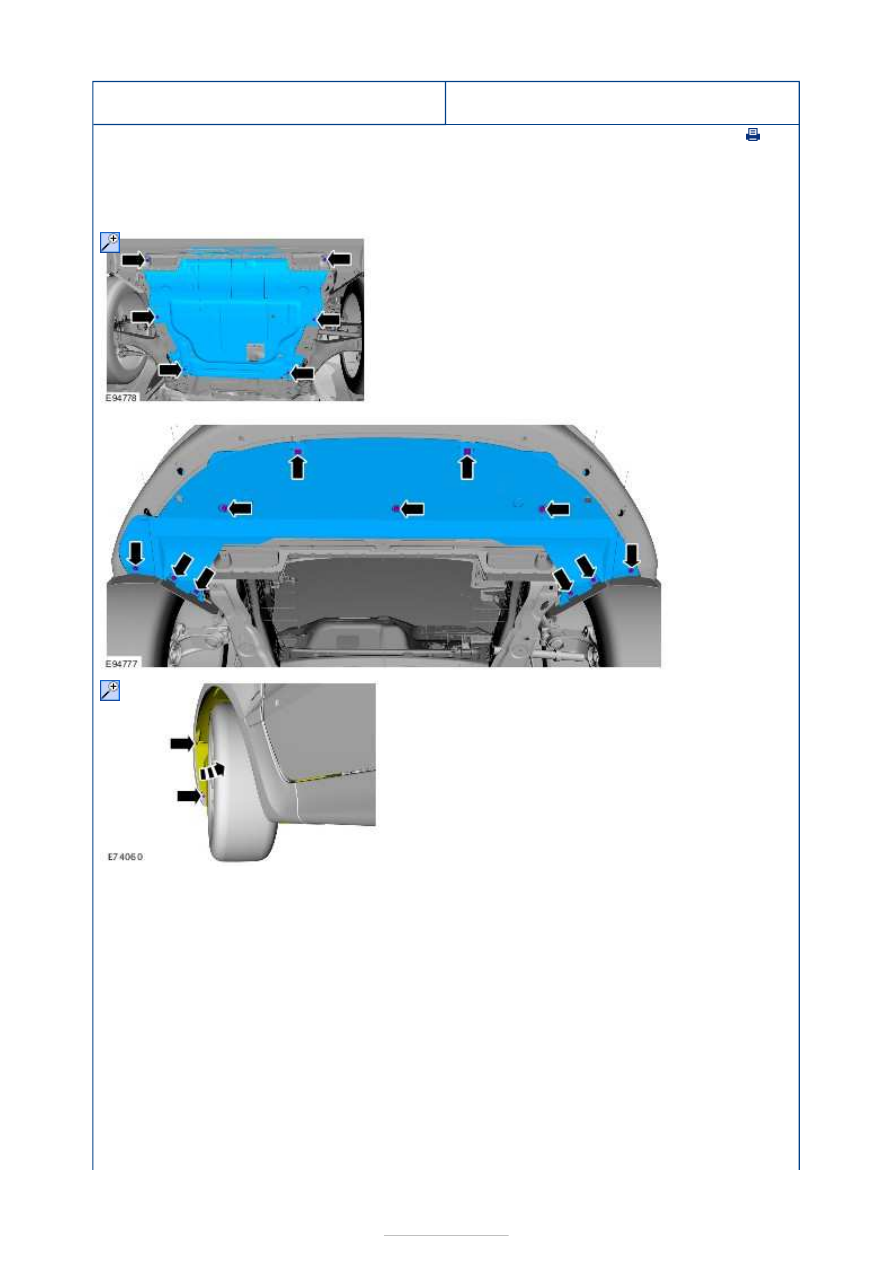

Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Vehicles with VIN plate body code: M

1.

2.

3. On both sides.

4. Remove the headlamps.

Refer to:

Headlamp Assembly

 (417-01 Exterior

Lighting, Removal and Installation).

5. If equipped
