7.

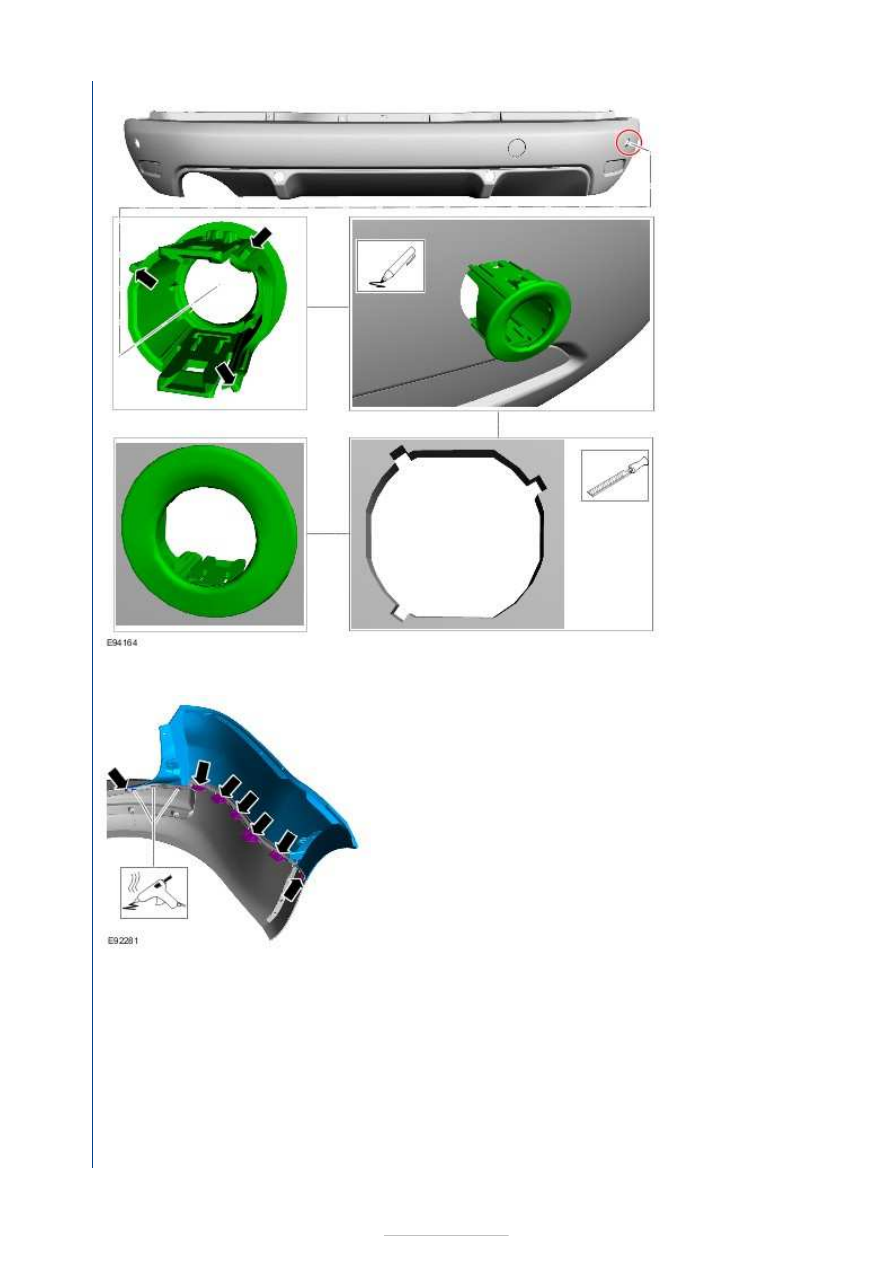

NOTE: Make sure
that the correct
parking aid sensor
housing is used as
a template to
mark the position
of the location
grooves.

General Equipment:

Flat file

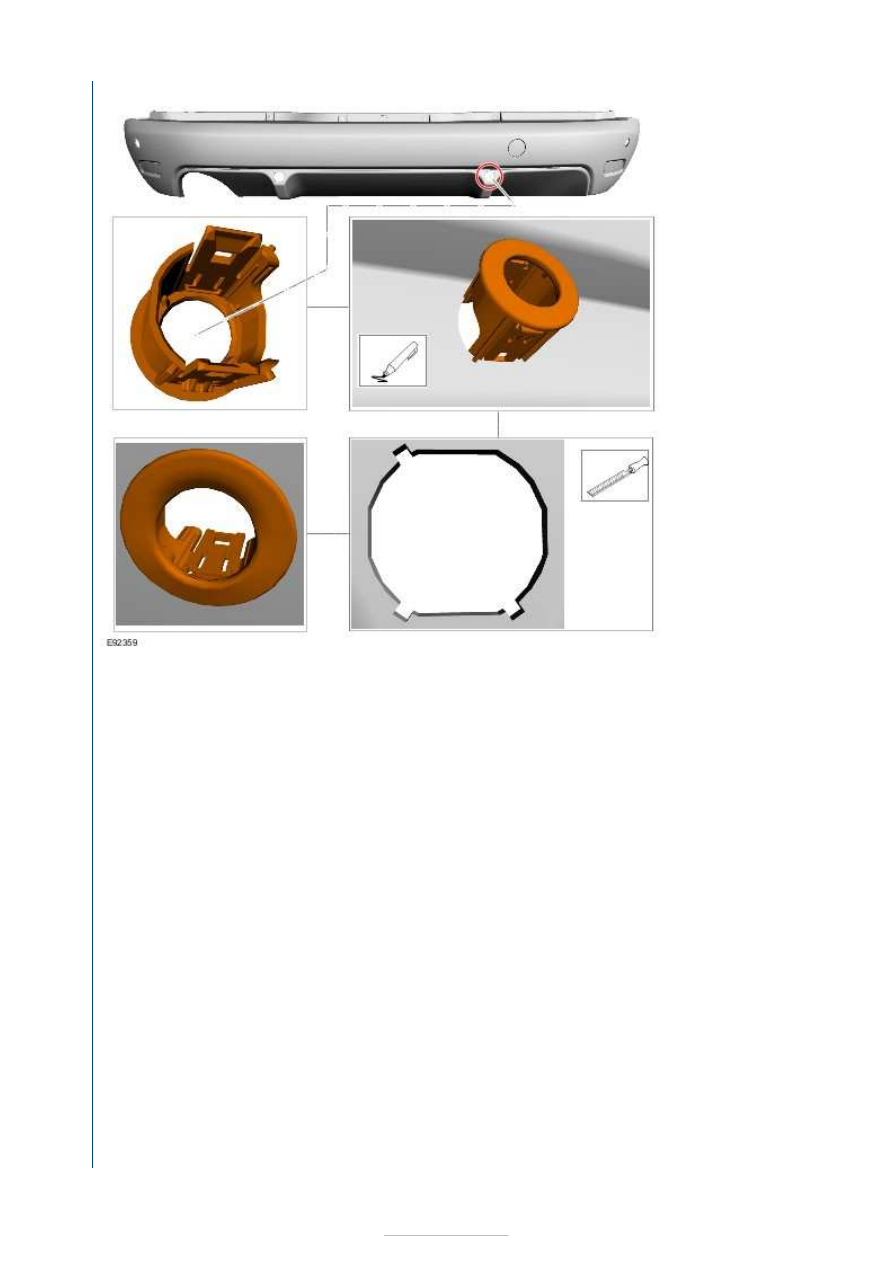

Vehicles with VIN plate body code: M

Vehicles with VIN plate body code: S

8. On both sides.

General Equipment:

Hot glue gun

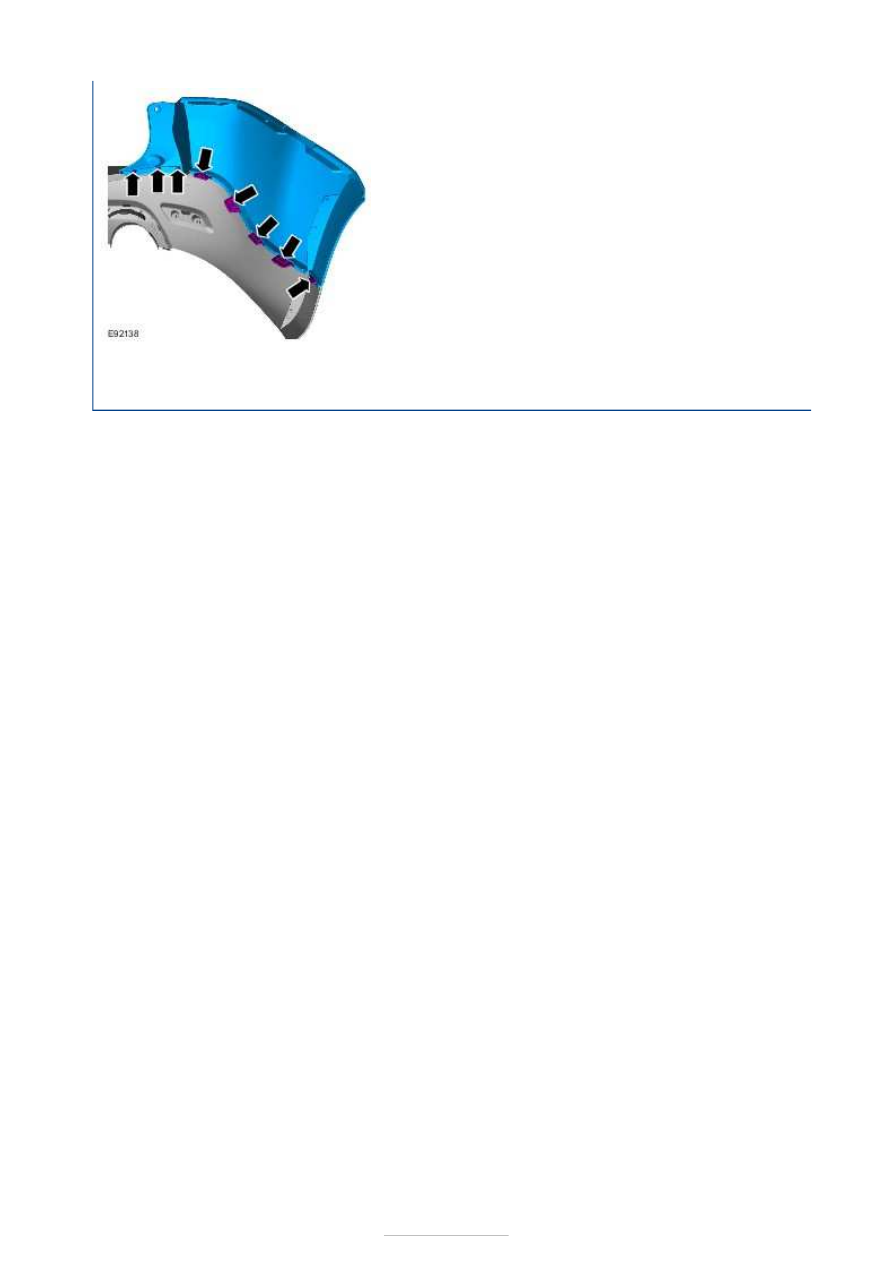

9. On both sides.





All vehicles

10. To install, reverse the removal procedure.



Bumpers - Rear Bumper Cover—Vehicles
Without: Rear Parking Aid

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Hot glue gun
Knife

1. Remove the rear wheels.

Refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

2. On both sides.

3.

4.
