Ford Galaxy / Ford S-MAX. Manual - part 953

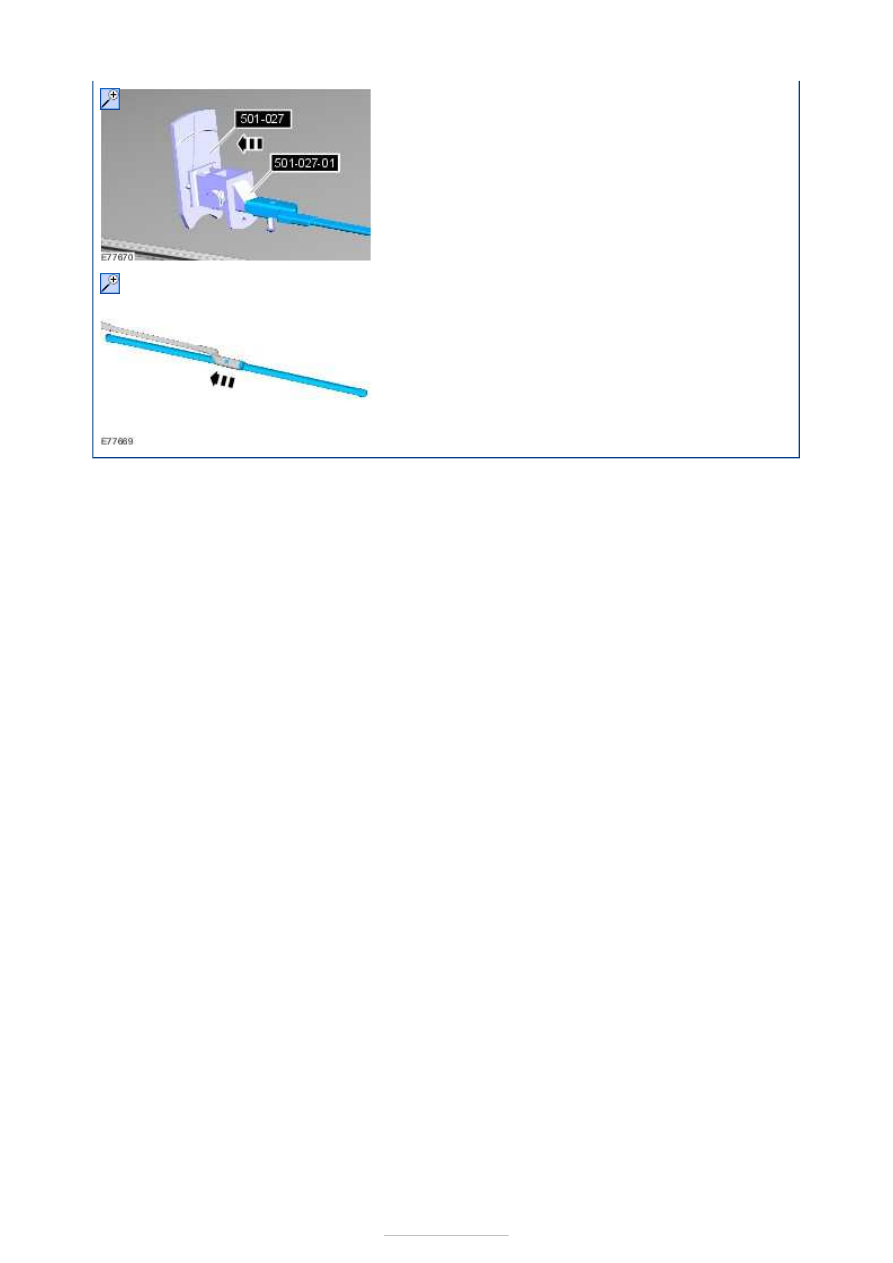

5.





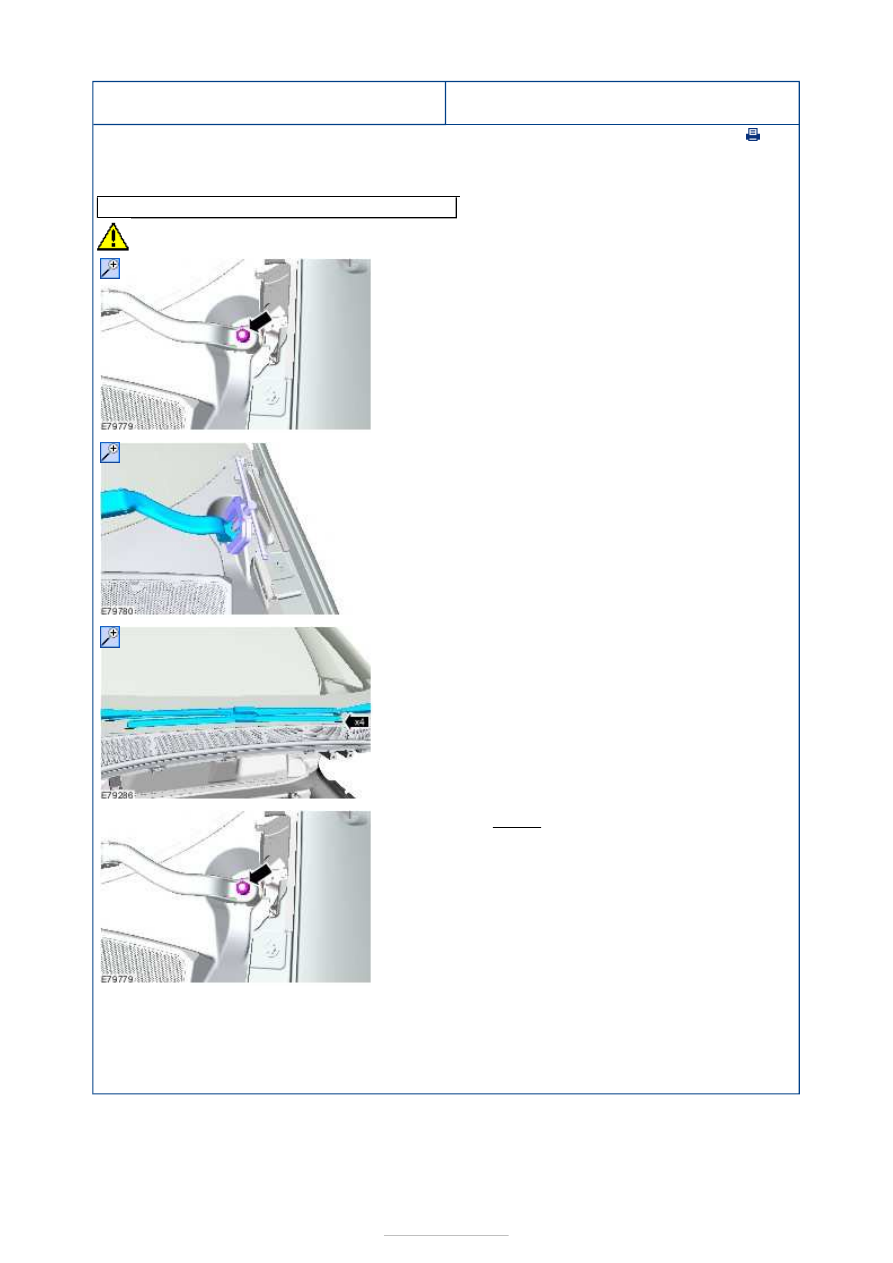

Wipers and Washers - Wiper Park Position
Adjustment

S-MAX/Galaxy 2006.5 (02/2006-)



Print



General Procedures

General Equipment

CAUTION: The engine must be in the park position.

Two leg puller

1.

2. General Equipment:

Two leg puller



3.

4. Torque: 22 Nm

5. Check the angle of the wiper arms to the

windscreen.

Refer to:

Wiper Blade Angle Adjustment

 (501-16

Wipers and Washers, General Procedures).









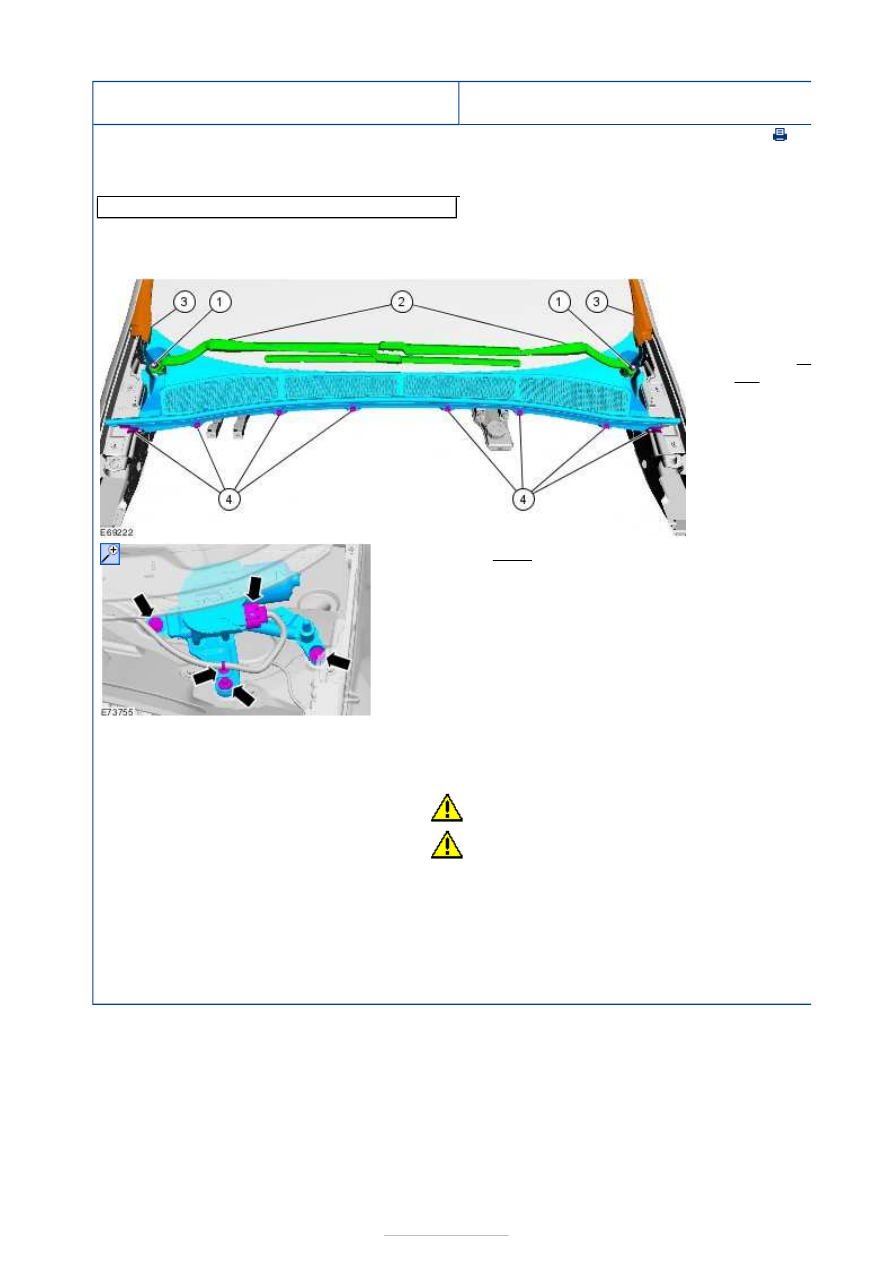

Wipers and Washers - Windshield Wiper
Motor

S-MAX/Galaxy 2006.5 (02/2006



Print

Removal and Installation

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

Two leg puller

1. General

Equipment:

Two leg
puller



Torque:

22

Nm

2. Torque: 8 Nm

1.

CAUTIONS:

The engine must be in the park position.

The component must be aligned with the

installation markings.

To install, reverse the removal procedure.

2. Check the angle of the wiper arms to the

windscreen.

Refer to:

Wiper Blade Angle Adjustment

 (501-16

Wipers and Washers, General Procedures).





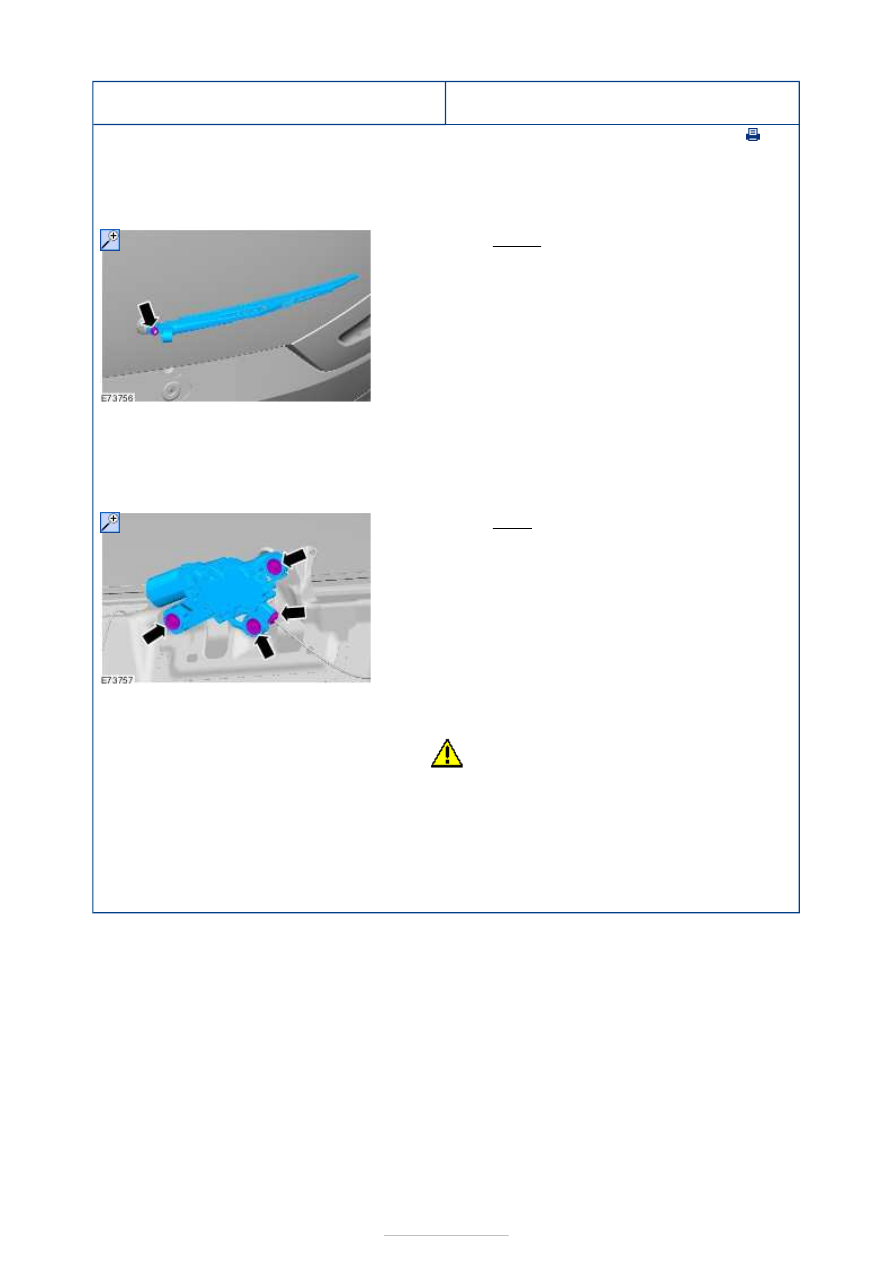

Wipers and Washers - Rear Window Wiper
Motor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Torque: 22 Nm

2. Remove the liftgate door trim panel.

Refer to:

Liftgate Trim Panel

 (501-05 Interior

Trim and Ornamentation, Removal and
Installation).

3. Torque: 8 Nm

1.

CAUTION: The engine must be in the

park position.

Install the components in reverse order.

2. Check the angle between the rear wiper arm and

the rear window

Refer to:

Wiper Blade Angle Adjustment

 (501-16

Wipers and Washers, General Procedures).
