Wipers and Washers - Specifications

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Wiper Blade and Pivot Arm Adjustment

Degrees

Angle between the left-hand wiper arm and the windshield

4 ±2

Angle between the right-hand wiper arm and the windshield

-4 ±2

Angle between the rear wiper arm and the rear window

4 ±2

Wipers and Washers - Wipers and
Washers

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation

Windshield/rear window wiper system

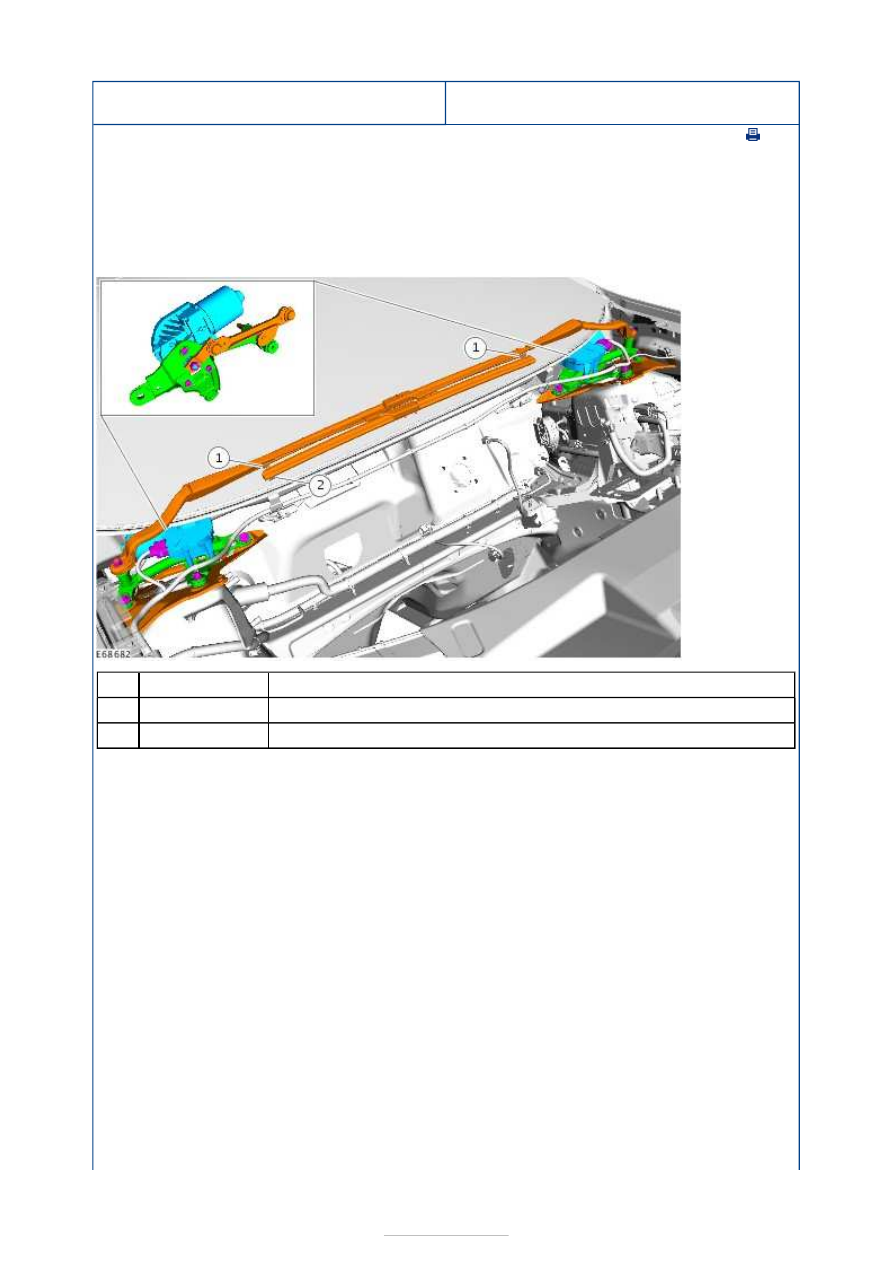

Windshield wiper system



Description

Markings, upper wiper arm

Marking, lower wiper arm

The drive for the windshield wipers is provided via two separate wiper drives with
integrated electronics. Here, the left-hand unit (master) performs the control function via
the right-hand unit (slave), whereby there is no difference between LHD vehicles and RHD
vehicles. The left-hand wiper drive is connected via the control module subnetwork (LIN)
bus with the generic electronic module (GEM) and therefore has one more electrical
connection than the right-hand one. The GEM in turn provides the control functions for the
left-hand wiper drive. The motors are each connected via a designated linkage to one of the
wiper arms. They form a unit with the linkage which can only be replaced as a complete
unit, as otherwise the park position of the wiper uinits cannot be correctly matched.

When replacing a wiper unit, make sure that only replacement parts are installed which
have the same part number end digit as the wiper unit fitted to the vehicle. If no
replacement part with the same end digit is available then both units should be replaced
together.

When installing the wiper drives, note that they perform an automatic adjustment when
they are switched on for the first time. It is important that the wiper arms are not mounted
until after this automatic adjustment has been performed.

The wiper system can be set to a service position in order to install the wiper blades. The
wipers are moved to this position by pressing the single wipe function within 3 seconds of
switching the ignition off (pull the wiper lever down to do this). Then the wipers run to their
upper reversing point, allowing the wiper blades to be replaced. Markings are provided on
the windshield to help position the wiper arms during installation.

Item

1

2



Part Number

-

-

The wiper blade lengths are different on vehicles with a rain sensor compared to a
vehicle without a rain sensor.

left hand side: always 750 mm
right hand side: 700 mm without rain sensor
right hand side: 650 mm with rain sensor

On vehicles built up to 07/2006, the wiper system returns from the service position back to
the park position after the ignition is switched on.

On vehicles built from 07/2006, in order to protect the wiper blades the wiper system does
not automatically return to the park position after the ignition is switched on. The wiper
system does not return to the park position until the wiper lever is moved to an arbitrary
position.

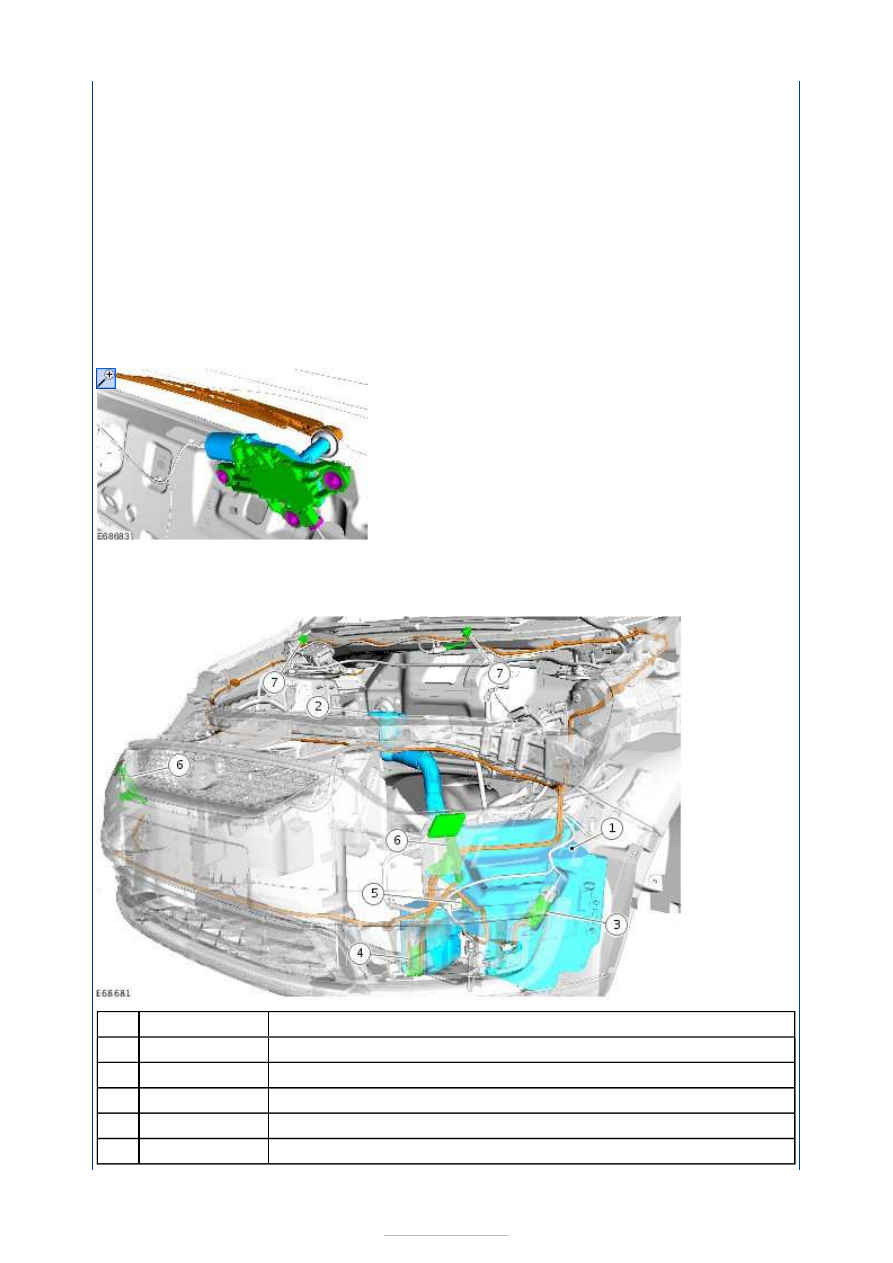

Rear window wiper system

Washer

Overview



Description

Washer reservoir

Filler neck

Headlamp washer pump

Window washer pump

Wash water level sensor

Item

1

2

3

4

5





Part Number

-

-

-

-

-

-

Headlamp washer nozzles

Window washer nozzles

Windshield wash/wipe system

The windshield wash/wipe system will only operate if the ignition switch is in the position "I"
or "II".

Four wipe functions are available: "Single Wipe", "Speed 1", "Speed 2" and "Intermittent
Wipe" or "Automatic Wipe" (depending on the specification of the vehicle)".

In "Speed 1" or "Speed 2" mode, the wipers are operating continuously at either normal
speed or fast speed.

When the intermittent wipe mode is switched on the windshield wipers operate at
normal speed with the following wiper delays:

Wiper delay 1: 1 second
Wiper delay 2: 3.5 seconds
Wiper delay 3: 6 seconds
Wiper delay 4: 9.5 seconds
Wiper delay 5: 15.5 seconds
Wiper delay 6: 22 seconds

NOTE: In the event of a failure, the default time for the wiper delay is 3.5 seconds.

When the windshield washer switch is operated washer fluid is sprayed onto the windshield.
After a short delay designed to protect the wiper blades the wipers perform 2 or 3 wipes at
low speed.

If when the windshield washer switch is activated the windshield wipers are switched off, a
single wipe is performed 4 seconds after the wipers have returned to the home position
after performing the 2 or 3 wipes.

If the wipers are set to intermittent wipe and the window washer switch is actuated, the
wipes are only performed if no further wipe request has been selected via a shorter delay
time within the 4-second delay time.

The post wipe function on the windshield ensures that any water remaining on the
windshield after washing is wiped away. It is only required if the wipers are switched off or
they are set to intermittent mode.

Rear window wash/wipe system

The rear window wash/wipe system will only operate if the ignition switch is in the position
"II".

If the windshield wiper switch is in the "Off", "intermittent mode" or "automatic windshield
wiper" (no wiping or low speed) position, then the wipe interval of the rear window wiper is
10 seconds.

If the switch for the rear window washer is pressed, then washer fluid is sprayed onto the
rear window, and the wiper operates continuously at low speed. When the switch is released
the rear window wiper performs another 2-3 wipes.

If reverse gear is engaged and the windshield wiper switch is in the normal, high speed or
automatic windshield wiper (wiping at high speed) position, the rear window wiper will
operate continuously until the gearshift lever is moved back to the neutral position.

Headlamp washer system

The headlamp washer system will start to operate when the windshield washer function is
activated if, at the same time, the light switch is set to "dipped beam" or the headlamps
have been switched on by the "automatic headlamps" function. The electrical control
functions are performed by the headlamp washer relay, which is actuated by the GEM.
