Installation

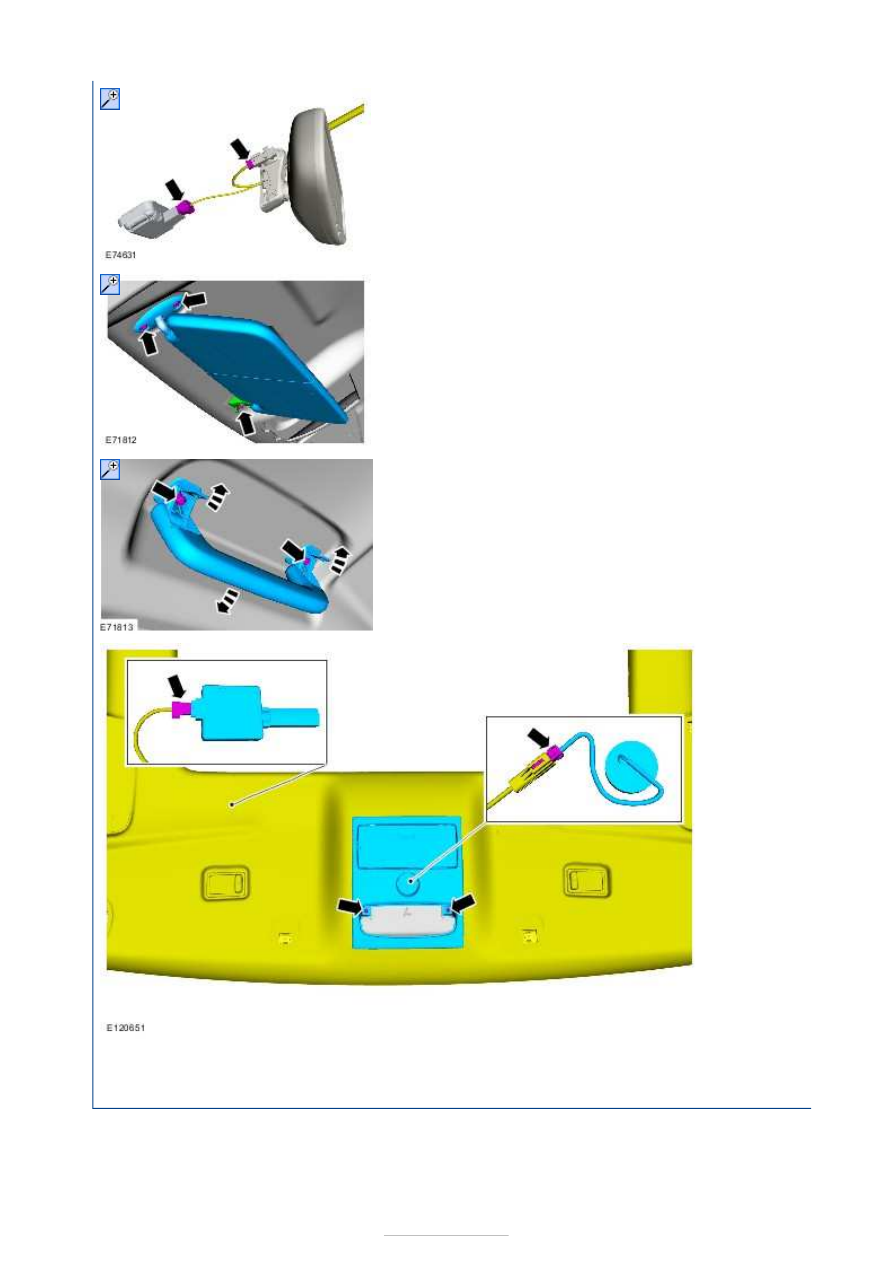

6. On both sides.

7. On both sides.

8. Support

the
headliner.

1. To install, reverse the removal procedure.









Handles, Locks, Latches and Entry
Systems - Ignition Lock Cylinder

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Disassembly and Assembly

General Equipment

Disassembly

NOTE: Removal steps in this procedure may contain installation details.

Flat-bladed screwdriver

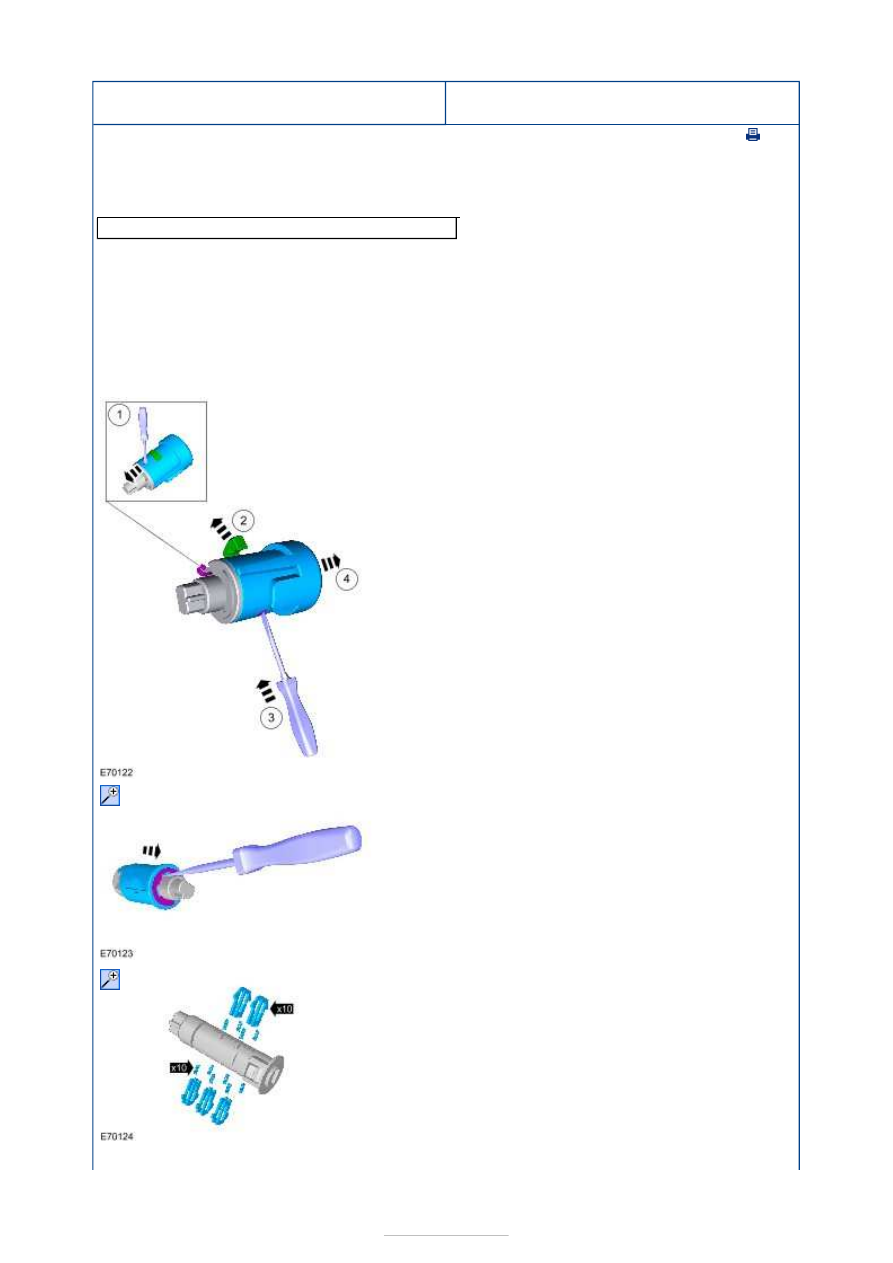

1. Remove the ignition lock cylinder.

Refer to:

Ignition Lock Cylinder

 (501-14 Handles,

Locks, Latches and Entry Systems, Removal and
Installation).

2.

1. Ignition lock cylinder locking button leaf

spring.

General Equipment:

Flat-bladed

screwdriver



3. Release the ignition lock cylinder clip.

General Equipment:

Flat-bladed

screwdriver



3. General Equipment:

Flat-bladed screwdriver



4.

Make sure to read the key code from the
key entry to the end of the lock barrel in
sequence.
Make a note of the position and orientation
of the ignition lock cylinder barrel
tumblers.
One group of tumblers is signed with a one
digit number (1 to 5), the other group of
tumblers is signed with a two digit number
(11 to 15).







Assembly

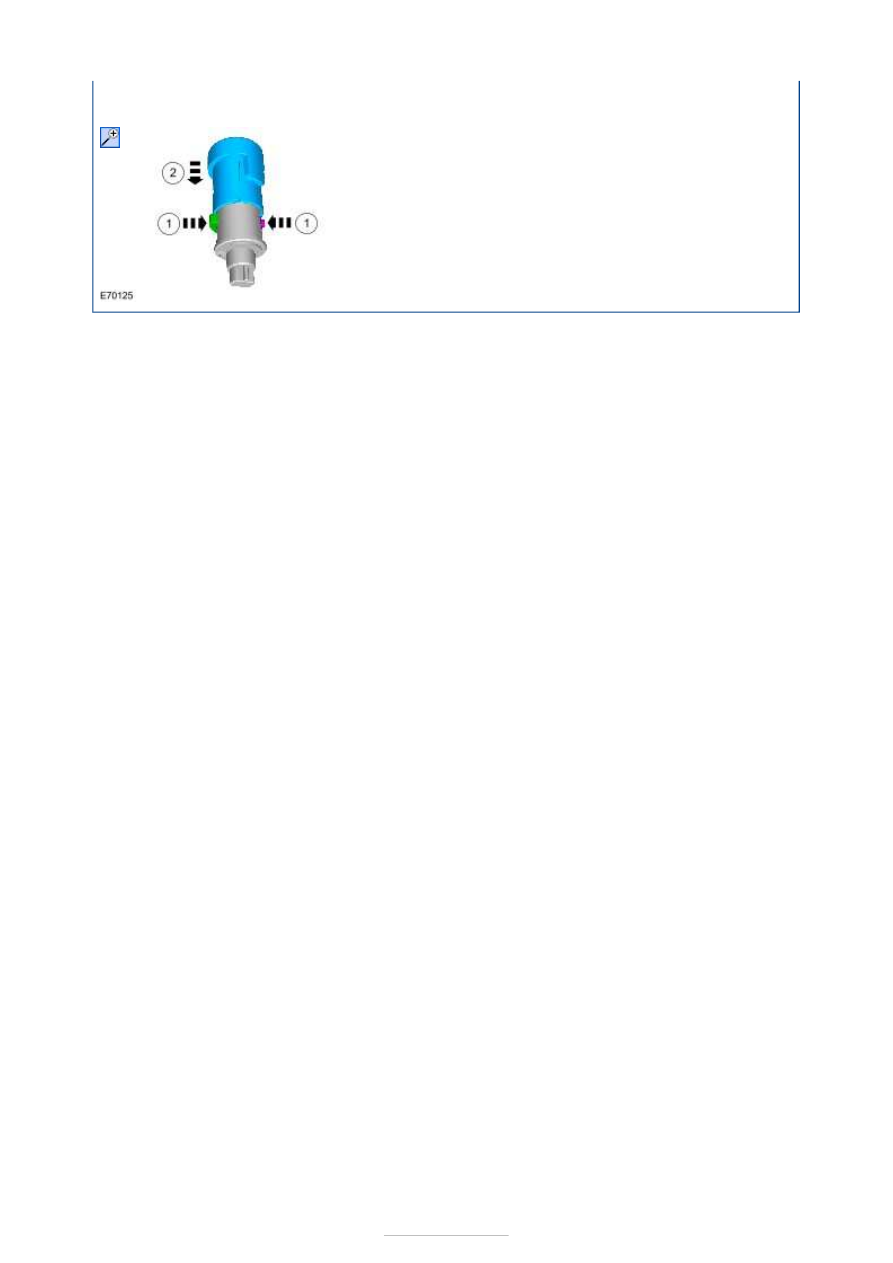

5.



Handles, Locks, Latches and Entry
Systems - Door Lock Cylinder

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Disassembly and Assembly

General Equipment

Disassembly

NOTE: Removal steps in this procedure may contain installation details.

Assembly

Flat-bladed screwdriver

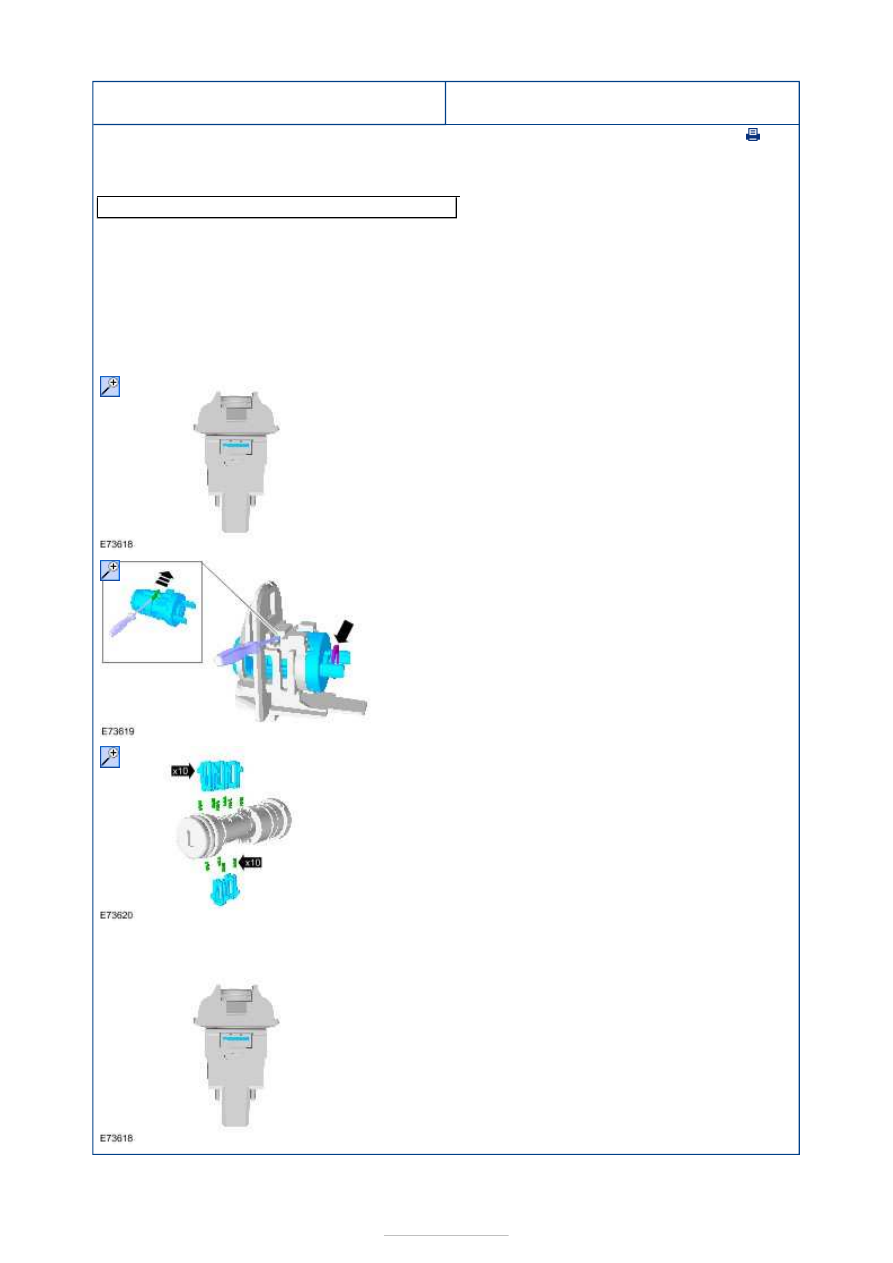

1. Remove the exterior front door handle.

Refer to:

Exterior Front Door Handle

 (501-14

Handles, Locks, Latches and Entry Systems,
Removal and Installation).

2.

3. General Equipment:

Flat-bladed screwdriver



4.

NOTE: Note the position of each component
before removal.

Make sure to read the key code from the
key entry to the end of the lock barrel in
sequence.

5. To install, reverse the removal procedure.
