Ford Galaxy / Ford S-MAX. Manual - part 928

Glass, Frames and Mechanisms - Door
Window Regulator—Vehicles With: Power
Windows

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Remove the following items:

1. Door window glass

Refer to:

Front Door Window Glass

 (501-

11 Glass, Frames and Mechanisms,
Removal and Installation).
Refer to:

Rear Door Window Glass

 (501-11

Glass, Frames and Mechanisms, Removal
and Installation).

2. Door window regulator motor

Refer to:

Door Window Regulator Motor



(501-11 Glass, Frames and Mechanisms,
Removal and Installation).

2.

1. To install, reverse the removal procedure.

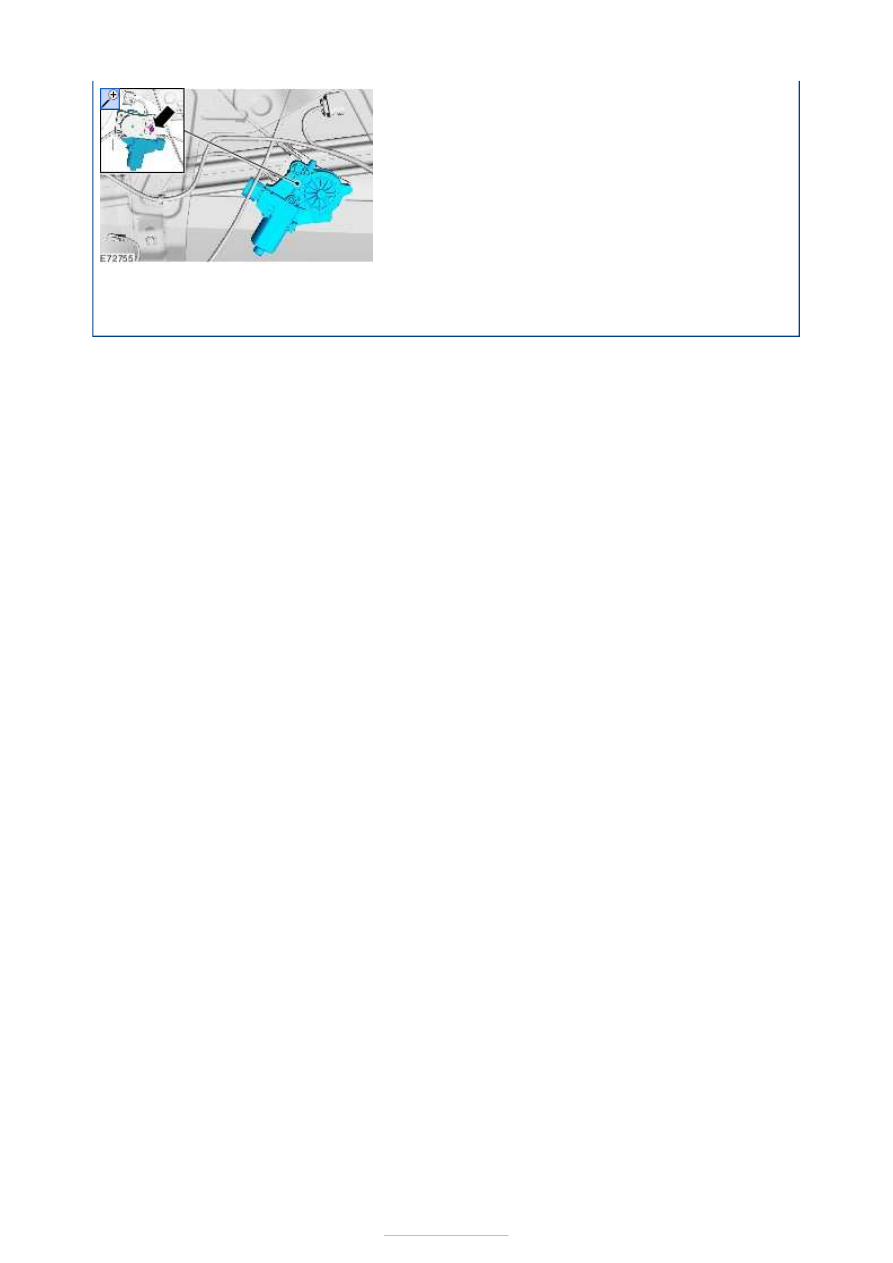

Glass, Frames and Mechanisms - Door
Window Regulator Motor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

1. Remove the door trim panel.

Refer to:

Front Door Trim Panel

 (501-05 Interior

Trim and Ornamentation, Removal and
Installation).
Refer to:

Rear Door Trim Panel

 (501-05 Interior

Trim and Ornamentation, Removal and
Installation).

2.

A - Front door

Torque:

7 Nm

B - Rear door

Torque:

7 Nm

3. Using tape, secure the door window glass in the

closed position.

4.

5.







Installation

1. To install, reverse the removal procedure.



Glass, Frames and Mechanisms - Rear
Quarter Window Regulator

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Remove the D-pillar trim panel.

Refer to:

D-Pillar Trim Panel - VIN Plate Body

Style Code: S

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

2.

2. Torque: 6 Nm
3. Torque: 10 Nm

1. To install, reverse the removal procedure.
