Glass, Frames and Mechanisms - Rear
Quarter Window Glass—VIN Plate Body
Style Code: M

S-MAX/Galaxy 2006.5 (02/2006-)



Print



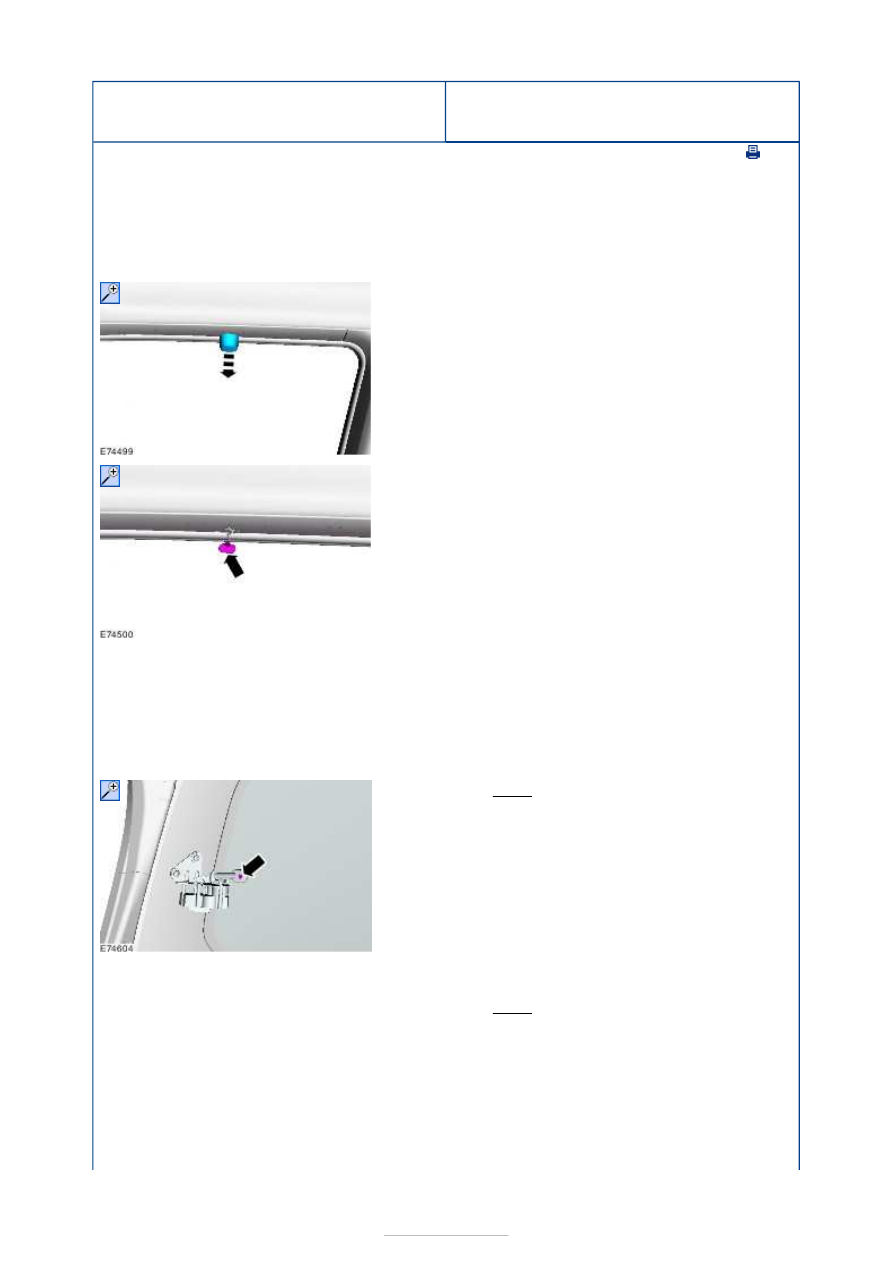

Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

All vehicles

Vehicles with power windows

Vehicles with manual windows

1.

2.

3. Remove the D-pillar trim panel.

Refer to: D-Pillar Trim Panel (501-05 Interior
Trim and Ornamentation, Removal and
Installation).

4. Torque: 6 Nm

5. Torque: 6 Nm







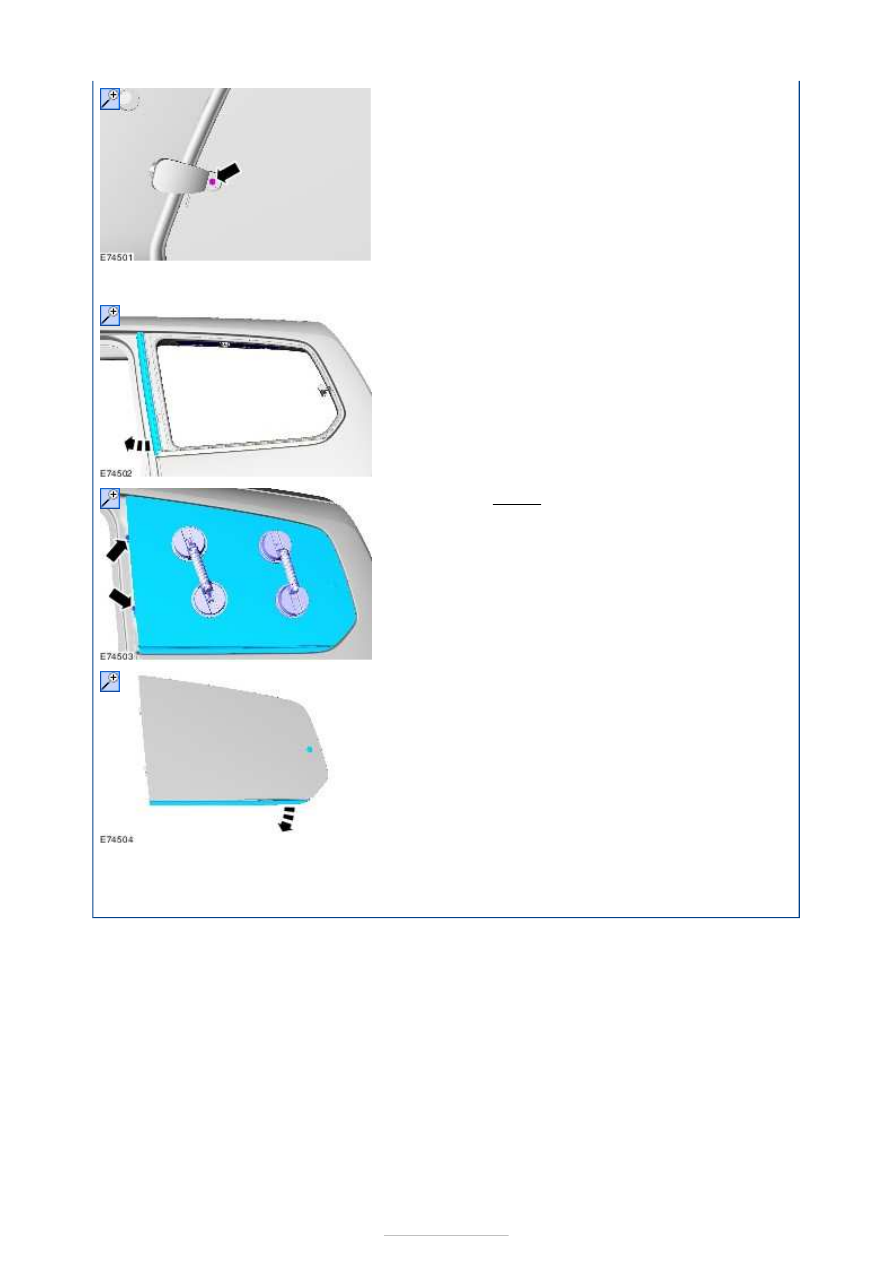

All vehicles

Installation

6.

7. Torque: 10 Nm

8.

1. To install, reverse the removal procedure.









Glass, Frames and Mechanisms - Liftgate
Window Glass

S-MAX/Galaxy 2006.5 (02/2006-)



Print



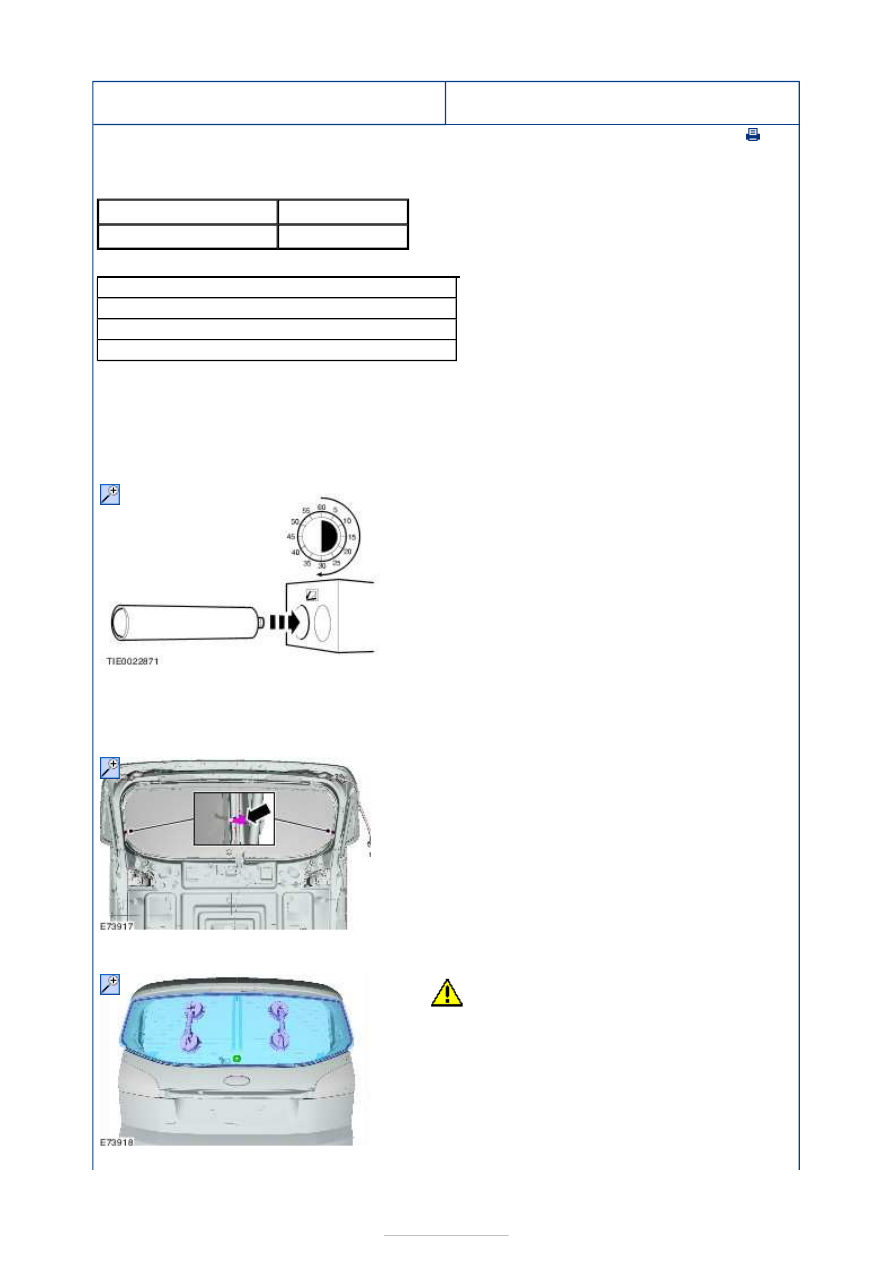

Removal and Installation

Materials

General Equipment

Removal

All vehicles

Vehicles with VIN plate body code: S

Name

Specification

Windshield Adhesive Kit WSS-M11P57-A5

Direct glazing removal/replacement equipment
Hot air gun
Knife
Laminated card

1. Refer to:

Window Glass Health and Safety

Precautions

 (100-00 General Information,

Description and Operation).

2. Remove the polyurethane (PU) adhesive cap and

heat the PU adhesive for a minimum of 30
minutes.

General Equipment:

Direct glazing

removal/replacement equipment



Material:

Windshield Adhesive Kit (WSS-M11P57-

A5)



3. Remove the rear window wiper motor.

Refer to:

Rear Window Wiper Motor

 (501-16

Wipers and Washers, Removal and Installation).

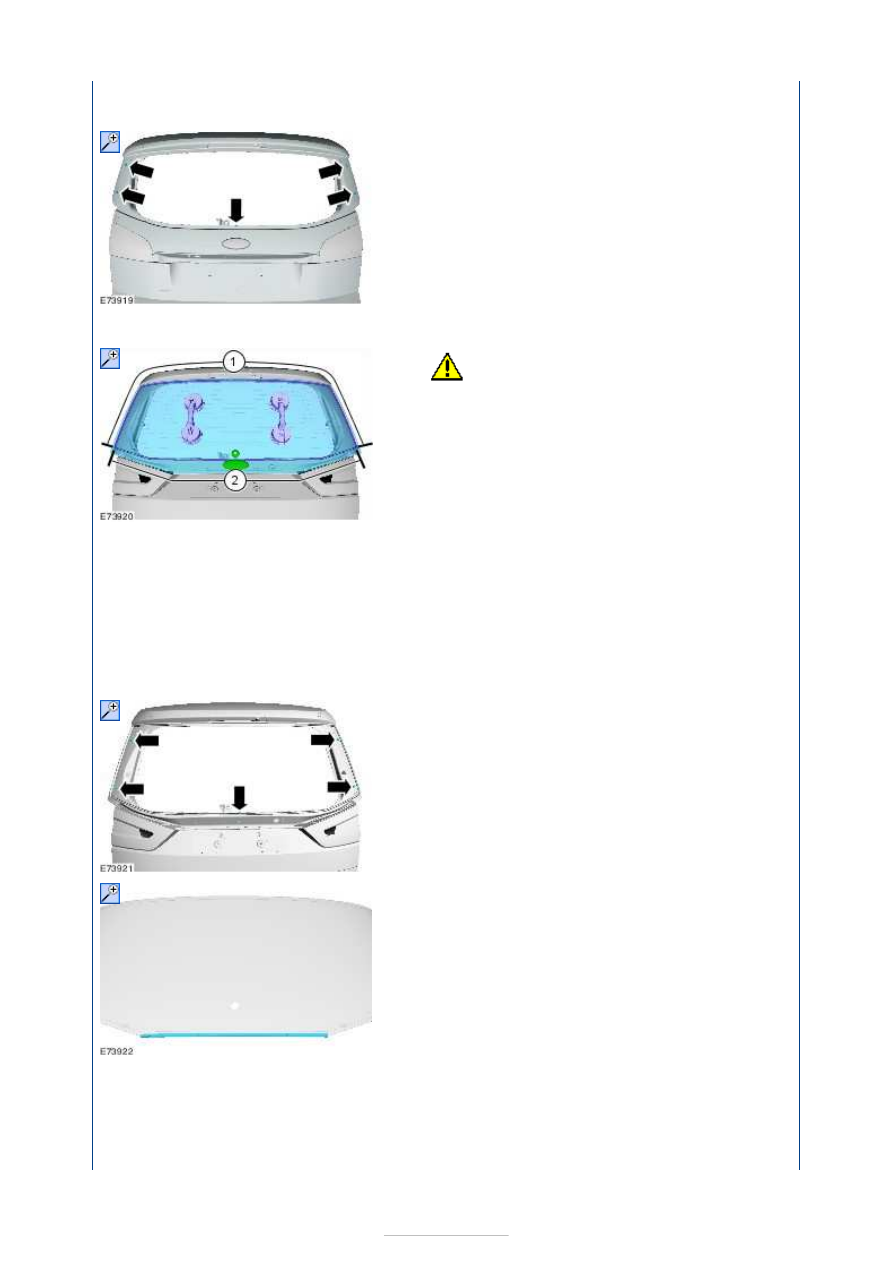

4.

5.

CAUTION: If the original window glass is

to be installed, take care not to damage the
electrical connectors and the weatherstrip.
NOTE: This step requires the aid of another
technician.

From outside the vehicle, cut the PU
adhesive.

General Equipment:

Direct glazing







Vehicles with VIN plate body code: M

Installation

All vehicles

removal/replacement equipment



General Equipment:

Laminated card



6.

NOTE: Note the position of each component
before removal.

7.

CAUTION: If the original window glass is

to be installed, take care not to damage the
electrical connectors and the weatherstrip.
NOTE: This step requires the aid of another
technician.

1. From outside the vehicle, cut the PU

adhesive.
Cut the PU adhesive securing the liftgate
handle to the liftgate window glass.

General Equipment:

Direct glazing

removal/replacement equipment



General Equipment:

Laminated card



2. From inside the vehicle, cut the PU

adhesive to a maximum depth of 25 mm.

General Equipment:

Direct glazing

removal/replacement equipment



8.

NOTE: Note the position of each component
before removal.

9.

1.

NOTE: Minimum 1 mm bead thickness.
NOTE: Make sure that the mating faces are
