inoperative seat.

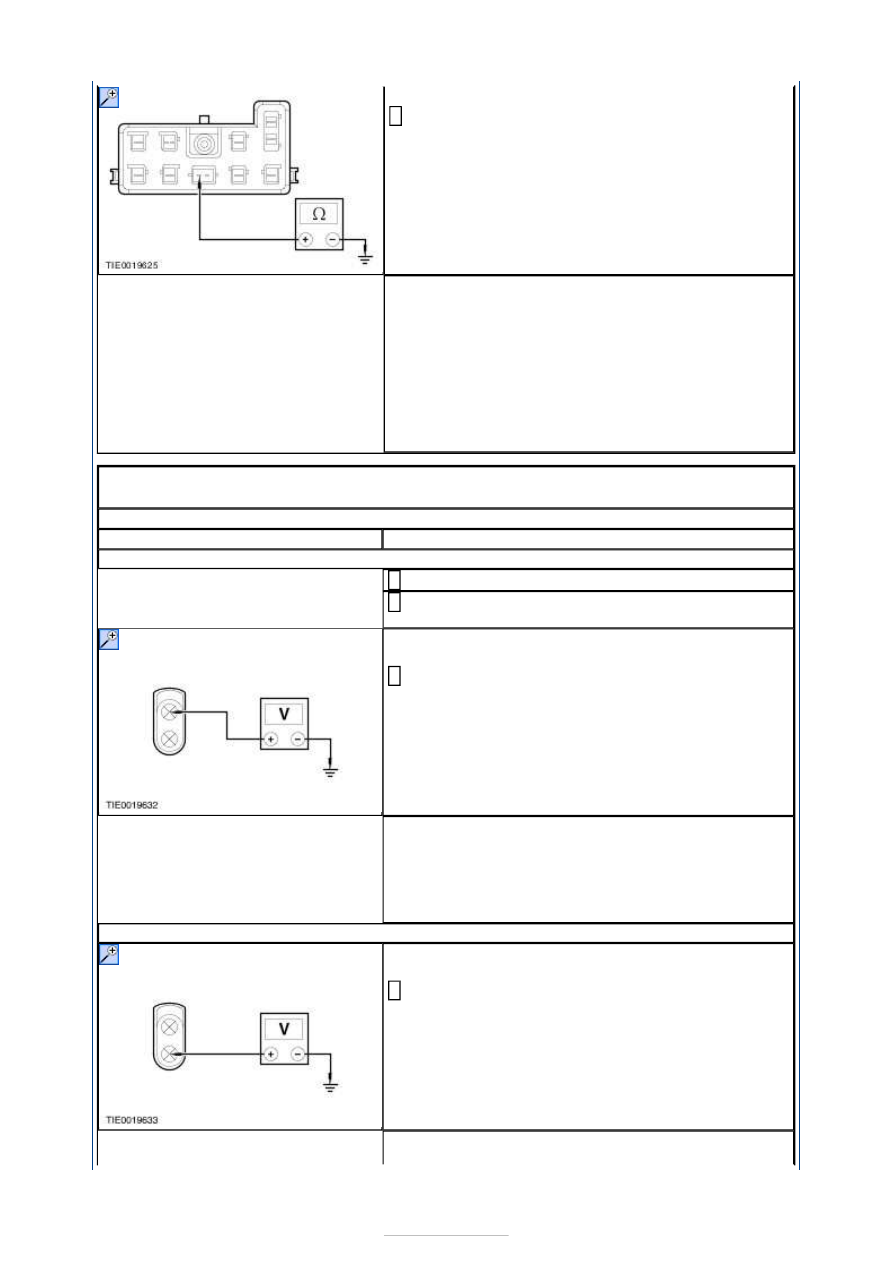

Measure the resistance between the:

Left-hand power seat switch C3HS03 pin 16,
circuit GD134A (BK/VT) (LHD) or circuit GD140C
(BK/GN) (RHD) harness side and ground.
or
Right-hand power seat switch C3HS08 pin 16,
circuit GD140Q (BK/GN) (LHD) or circuit GD134G
(BK/VT) (RHD) harness side and ground.

2

Is the resistance less than 5 ohms?
Yes

Eight-way power seat - INSTALL a new power seat
switch. Two-way power seat - INSTALL a new
power seat switch and motor.

No

REPAIR circuit GD134A (BK/VT), circuit GD140C
(BK/GN), circuit GD140Q (BK/GN) or circuit
GD134G (BK/VT). TEST the system for normal
operation.

PINPOINT TEST B : THE POWER SEAT DOES NOT MOVE HORIZONTALLY -
FRONT SEAT

NOTE: Use a digital multimeter for all electrical measurements.

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

B1: CHECK THE VOLTAGE TO THE SEAT HORIZONTAL MOTOR

Detach the seat assembly from the floor.

1

Disconnect Power Seat Horizontal Motor or Power
Seat Horizontal Memory Motor.

2

NOTE: Carry out the measurements on the
inoperative seat.

While operating the power seat switch, measure
the voltage between the:

Power seat horizontal motor connector pin 1,
harness side and ground.
or
Power seat horizontal memory motor connector
pin 1, harness side and ground.

3

Is the voltage greater than 10 volts?
Yes

GO to B2

.

No

REPAIR circuit. TEST the system for normal
operation.

B2: CHECK THE VOLTAGE TO THE SEAT HORIZONTAL MOTOR

NOTE: Carry out the measurements on the
inoperative seat.

While operating the power seat switch, measure
the voltage between the:

Power seat horizontal motor connector pin 2,
harness side and ground.
or
Power seat horizontal memory motor connector
pin 2, harness side and ground.

1

Is the voltage greater than 10 volts?







Yes

INSTALL a new seat horizontal motor. TEST the
system for normal operation.orINSTALL a new seat
horizontal memory module and motor. TEST the
system for normal operation.

No

REPAIR circuit. TEST the system for normal
operation.

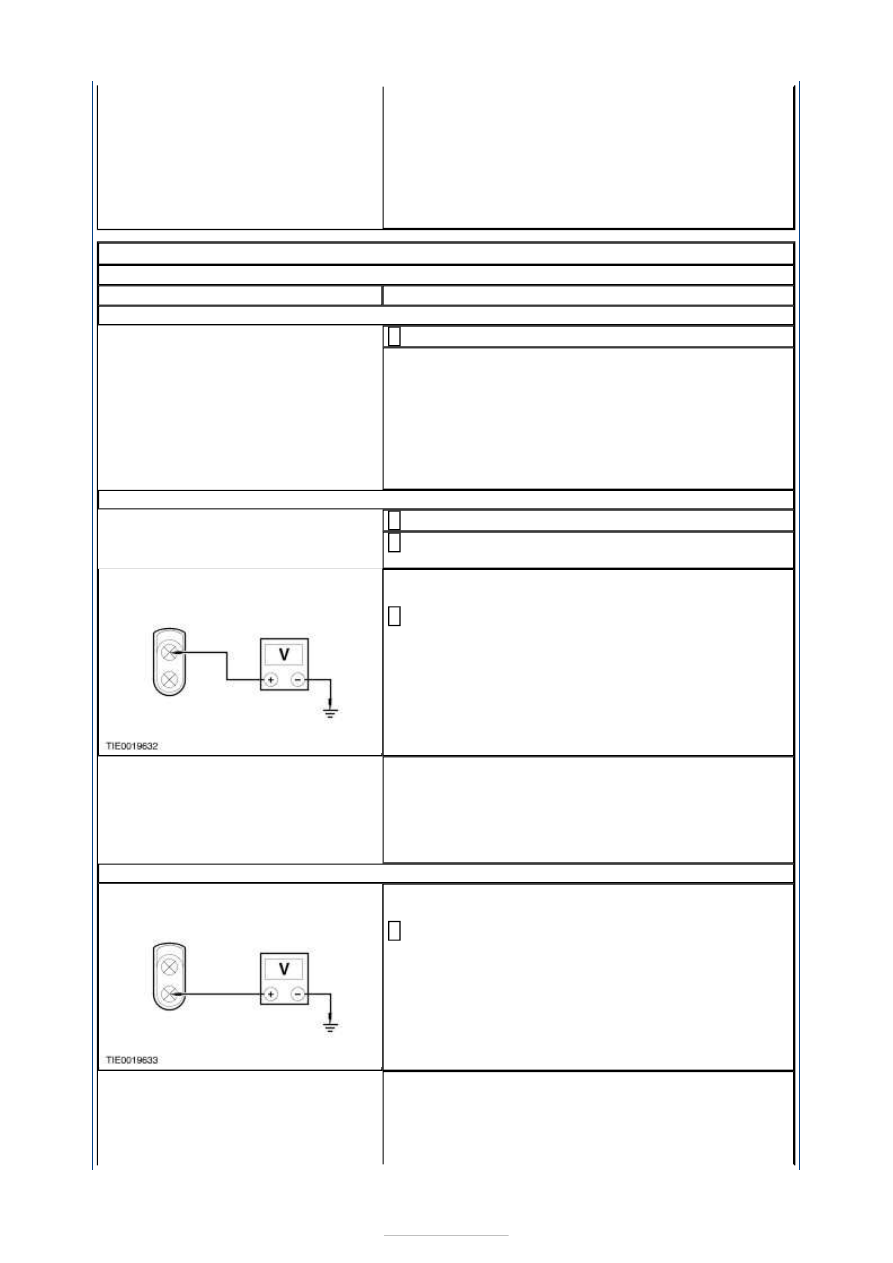

PINPOINT TEST C : THE POWER SEAT DOES NOT MOVE VERTICALLY

NOTE: Use a digital multimeter for all electrical measurements.

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

C1: CHECK THE SEAT HEIGHT MOTORS - FRONT SEAT

Adjust the front seat height up and down.

1

Do both seat height motors operate?
Yes

VERIFY the customer concern.

No

If the front seat front height motor is inoperative -

GO to C2

.

If the front seat rear height motor is inoperative -

GO to C4

.

C2: CHECK THE VOLTAGE TO THE SEAT FRONT HEIGHT MOTOR

Detach the seat assembly from the floor.

1

Disconnect Power Seat Front Height Motor or Power
Seat Front Height Memory Motor.

2

NOTE: Carry out the measurements on the
inoperative seat.

While operating the power seat switch to the DOWN
position, measure the voltage between the:

Power seat switch pin 9, harness side and
ground.
or
Power seat memory switch pin 9, harness side
and ground.

3

Is the voltage greater than 10 volts?
Yes

GO to C3

.

No

REPAIR circuit. TEST the system for normal
operation.

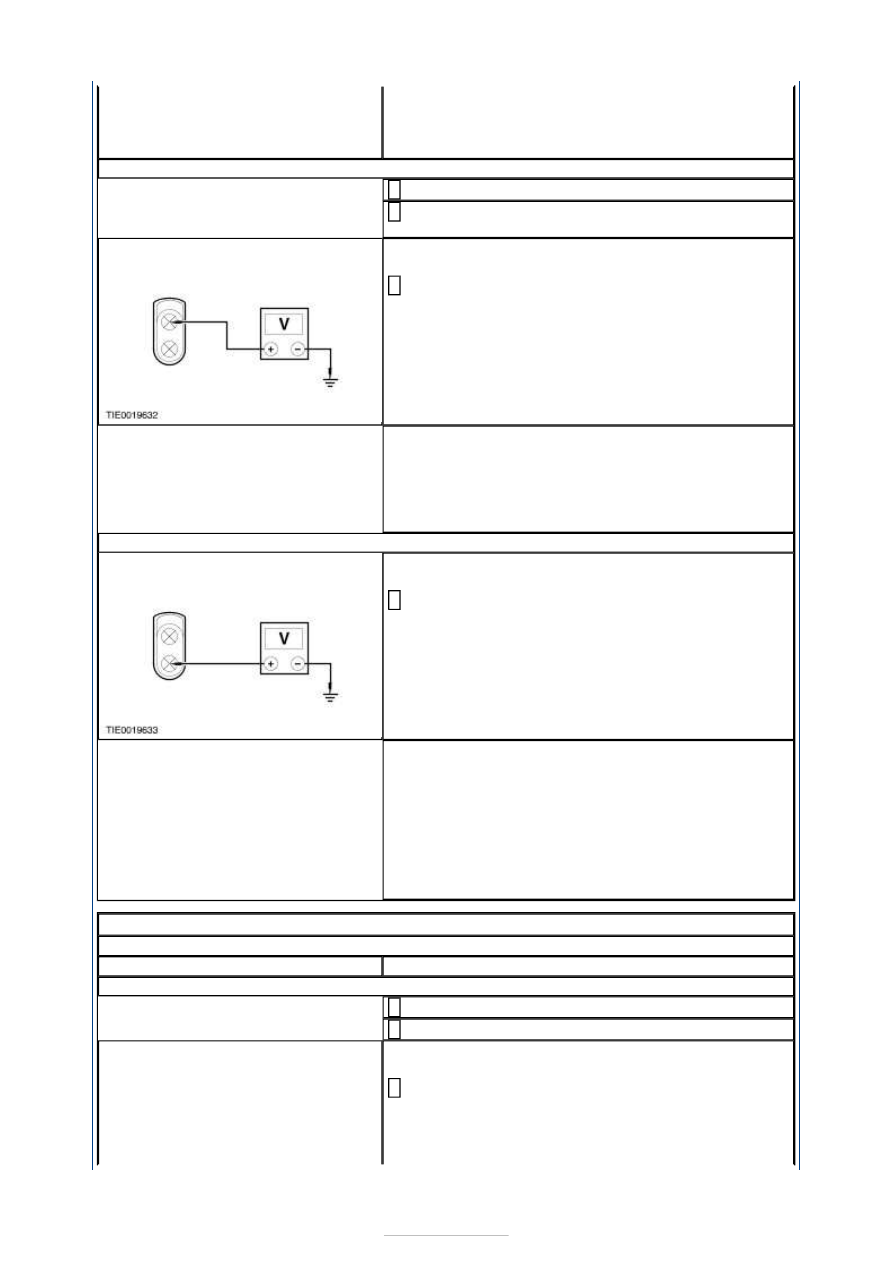

C3: CHECK THE VOLTAGE TO THE SEAT FRONT HEIGHT MOTOR

NOTE: Carry out the measurements on the
inoperative seat.

While operating the power seat switch to the UP
position, measure the voltage between the:

Power seat switch pin 10, harness side and
ground.
or
Power seat memory switch pin 10, harness side
and ground.

1

Is the voltage greater than 10 volts?
Yes

INSTALL a new seat front height motor. TEST the
system for normal operation.orINSTALL a new seat
front height memory motor and module. TEST the





system for normal operation.

No

REPAIR circuit. TEST the system for normal
operation.

C4: CHECK THE VOLTAGE TO THE SEAT REAR HEIGHT MOTOR

Detach the seat assembly from the floor.

1

Disconnect Power Seat Rear Height Motor or Power
Seat Rear Height Memory Motor.

2

NOTE: Carry out the measurements on the
inoperative seat.

While operating power seat switch to the DOWN
position, measure the voltage between the:

Power seat switch pin 7, harness side and
ground.
or
Power seat memory switch pin 7, harness side
and ground.

3

Is the voltage greater than 10 volts?
Yes

GO to C5

.

No

REPAIR circuit. TEST the system for normal
operation.

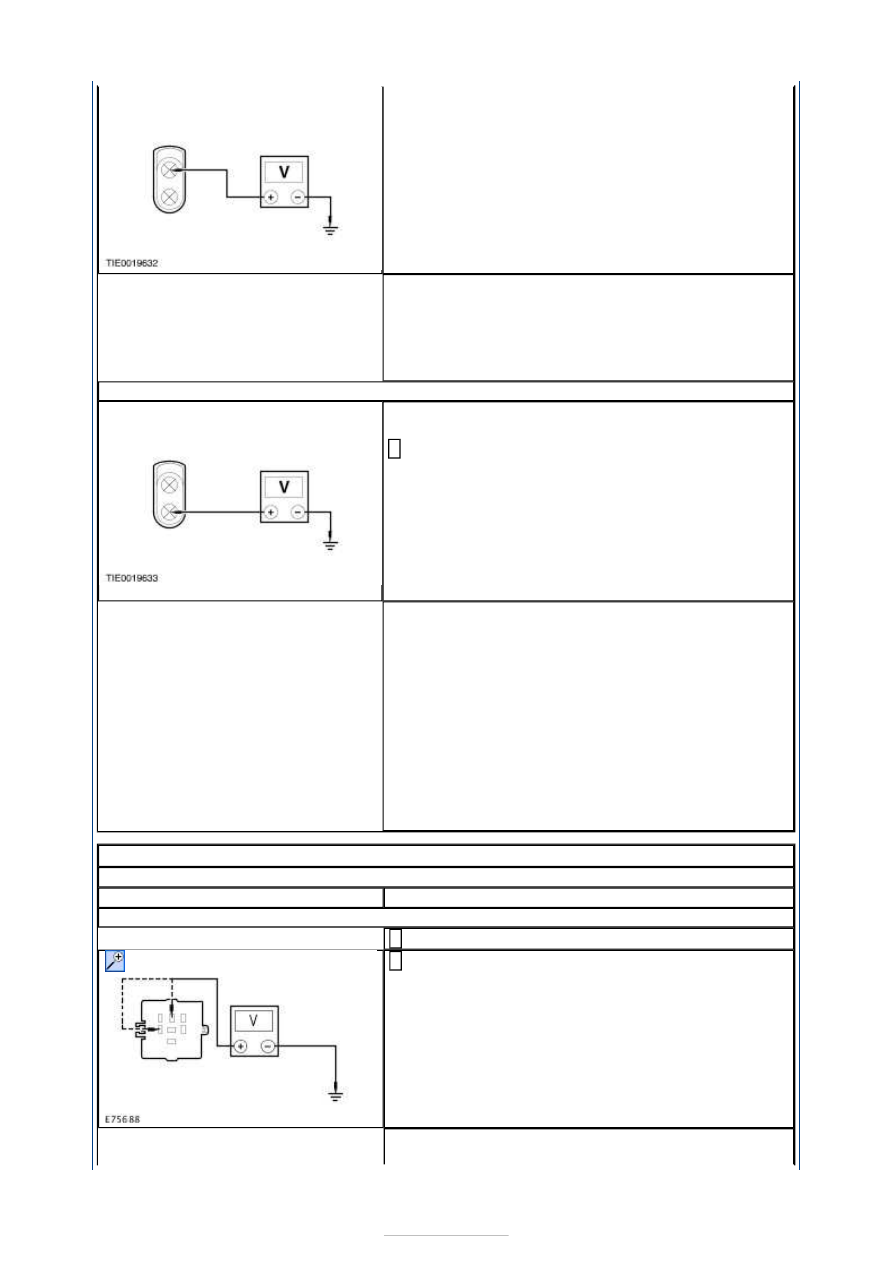

C5: CHECK THE VOLTAGE TO THE SEAT REAR HEIGHT MOTOR

NOTE: Carry out the measurements on the
inoperative seat.

While operating power seat switch to the UP
position, measure the voltage between the:

Power seat switch pin 8, harness side and
ground.
or
Power seat memory switch pin 8, harness side
and ground.

1

Is the voltage greater than 10 volts?
Yes

INSTALL a new seat rear height motor. TEST the
system for normal operation.orINSTALL a new seat
rear height memory motor and module. TEST the
system for normal operation.

No

REPAIR circuit. TEST the system for normal
operation.

PINPOINT TEST D : THE POWER SEAT DOES NOT RECLINE - FRONT SEAT

NOTE: Use a digital multimeter for all electrical measurements.

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

D1: CHECK THE VOLTAGE TO THE SEAT BACKREST MOTOR

Detach the seat assembly from the floor.

1

Disconnect Power Seat Backrest Motor.

2

NOTE: Carry out the measurements on the
inoperative seat.

While operating the power seat switch to the
REARWARD position, measure the voltage between

the:

3





Power seat switch pin 1, harness side and
ground.
or
Power seat memory switch pin 1, harness side
and ground.

Is the voltage greater than 10 volts?
Yes

GO to D2

.

No

REPAIR circuit. TEST the system for normal
operation.

D2: CHECK THE VOLTAGE TO THE SEAT BACKREST MOTOR

NOTE: Carry out the measurements on the
inoperative seat.

While operating the power seat switch to the
FORWARD position, measure the voltage between

the:

Power seat switch pin 6, harness side and
ground.
or
Power seat memory switch pin 6, harness side
and ground.

1

Is the voltage greater than 10 volts?
Yes

INSTALL a new seat backrest motor.
REFER to:

Front Seat Backrest

 (501-10 Seating,

Disassembly and Assembly).
TEST the system for normal operation.orINSTALL a
new seat backrest memory motor and module.
REFER to:

Front Seat Backrest

 (501-10 Seating,

Disassembly and Assembly).
TEST the system for normal operation.

No

REPAIR circuit. TEST the system for normal
operation.

PINPOINT TEST E : THE HEATED SEATS ARE INOPERATIVE - FRONT SEAT

NOTE: Use a digital multimeter for all electrical measurements.

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

E1: CHECK FOR BATTERY VOLTAGE TO THE HEATED SEAT RELAY

Disconnect Rear Junction Box Relay RB1.

1

Measure the voltage between the:

Rear junction box relay RB1 pin 1, circuit SBB19A
(BU/RD), harness side and ground.
and
Rear junction box relay RB1 pin 3, circuit SBB20P
(GN/RD), harness side and ground.

2

Is the voltage greater than 10 volts?
