Ford Galaxy / Ford S-MAX. Manual - part 864

Anti-Theft - Passive - Key and Remote
Transmitter Programming Using
Diagnostic Equipment

S-MAX/Galaxy 2006.5 (02/2006-)



Print



General Procedures

General Equipment

NOTE: This procedure requires access to the Global Secure Vehicle Information System
(GSEVIN) database in order to obtain the coded security access.
NOTE: This procedure will not erase programmed ignition keys from the passive anti-theft
system (PATS).
NOTE: A maximum of 8 ignition keys can be programmed to a vehicle equipped with a
passive anti-theft system (PATS).

Ford diagnostic equipment

1. From the diagnostic tool menu Select:

Body/Security/PATS Functions. Follow the
instructions on the screen.

General Equipment:

Ford diagnostic equipment



2. From the diagnostic tool menu Select: Ignition

Key Programming. Follow the instructions on the
screen.

Anti-Theft - Passive - Spare Key
Programming

S-MAX/Galaxy 2006.5 (02/2006-)



Print



General Procedures

1. A maximum of eight keyless entry remote

transmitters can be programmed to the central
junction box (CJB). Programming must be carried
out at the same time for all the remote
transmitters.

2. To enter programming mode, first make sure

that the vehicle battery is fully charged and that
the anti-theft system is not armed or triggered.

3. Make sure that the turn signal lamp switch is in

the OFF position.

4. Fasten the safety belts and close all doors to

make sure that conflicting chimes do not sound
during programming.

5. The ignition switch must be turned to position II

exactly four times during remote transmitter
programming. Failure to follow this instruction
may result in incorrect remote transmitter
programming.

6. Turn the ignition switch from position 0 to

position II four times exactly within six seconds.

7. Turn the ignition switch to position I.

8. Press and hold one of the buttons on the remote

transmitter.

9. After each successful programming, another 10

second learning mode is automatically entered,
up to a maximum of seven times.

10. To program additional remote transmitters,

repeat step 9.

11. The system will leave the learning mode after the

ignition switch is turned to either position II or
III, or if no new remote transmitter is
programmed during the 10 seconds, or if eight
remote transmitters have been programmed.

12. An incorrect programming procedure does not

affect the stored codes.

13. After successful programming, only the new

programmed remote transmitters will be
accepted.

14. Test all the programmed remote transmitters, by

activating and deactivating the locking/unlocking
functions.

Anti-Theft - Passive - Passive Anti-Theft
System (PATS) Transceiver

S-MAX/Galaxy 2006.5 (02/2006-)



Print



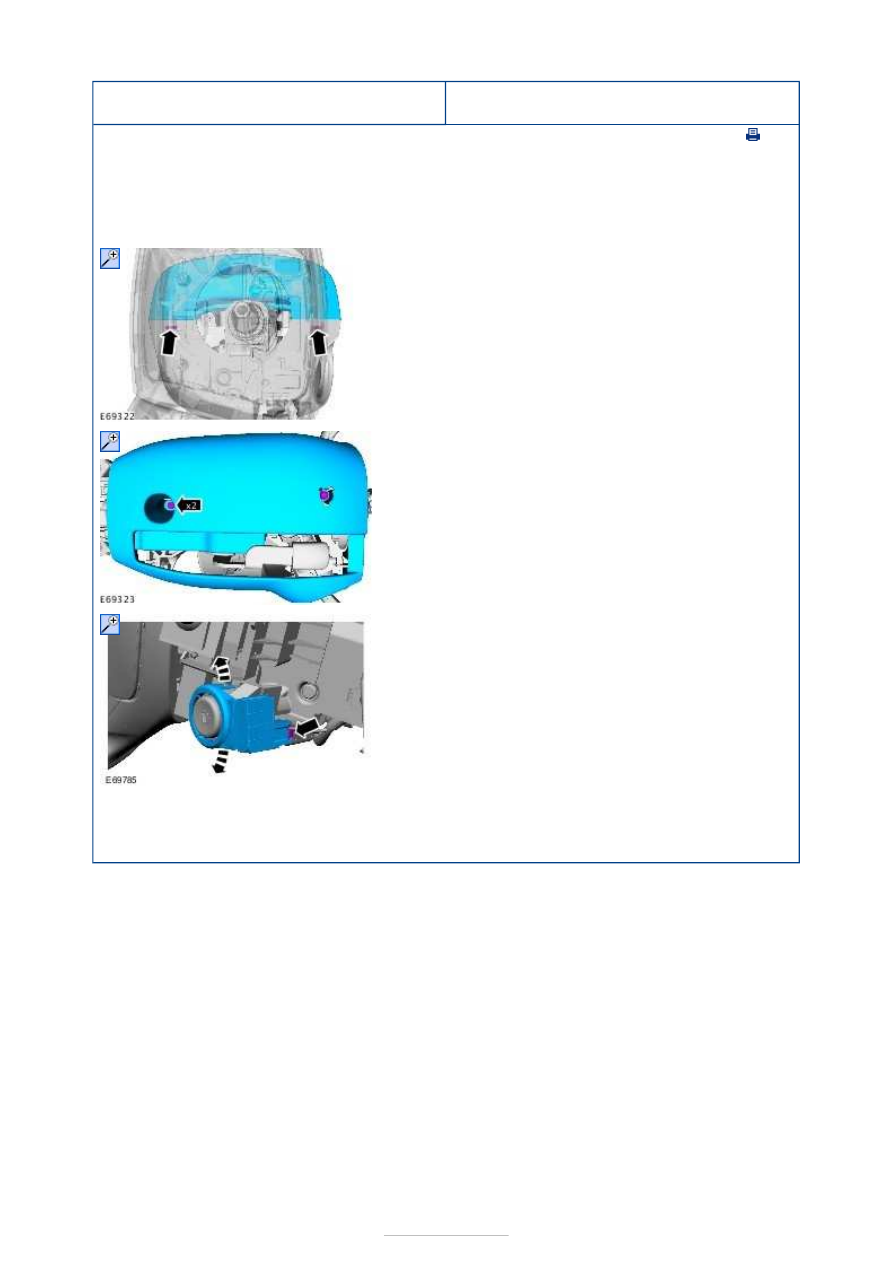

Removal and Installation

Removal

NOTE: This procedure will not erase programmed ignition keys from the passive anti-theft
system (PATS).

Installation

1.

2.

3.

1. To install, reverse the removal procedure.







Multifunction Electronic Modules - Module
Controlled Functions

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation

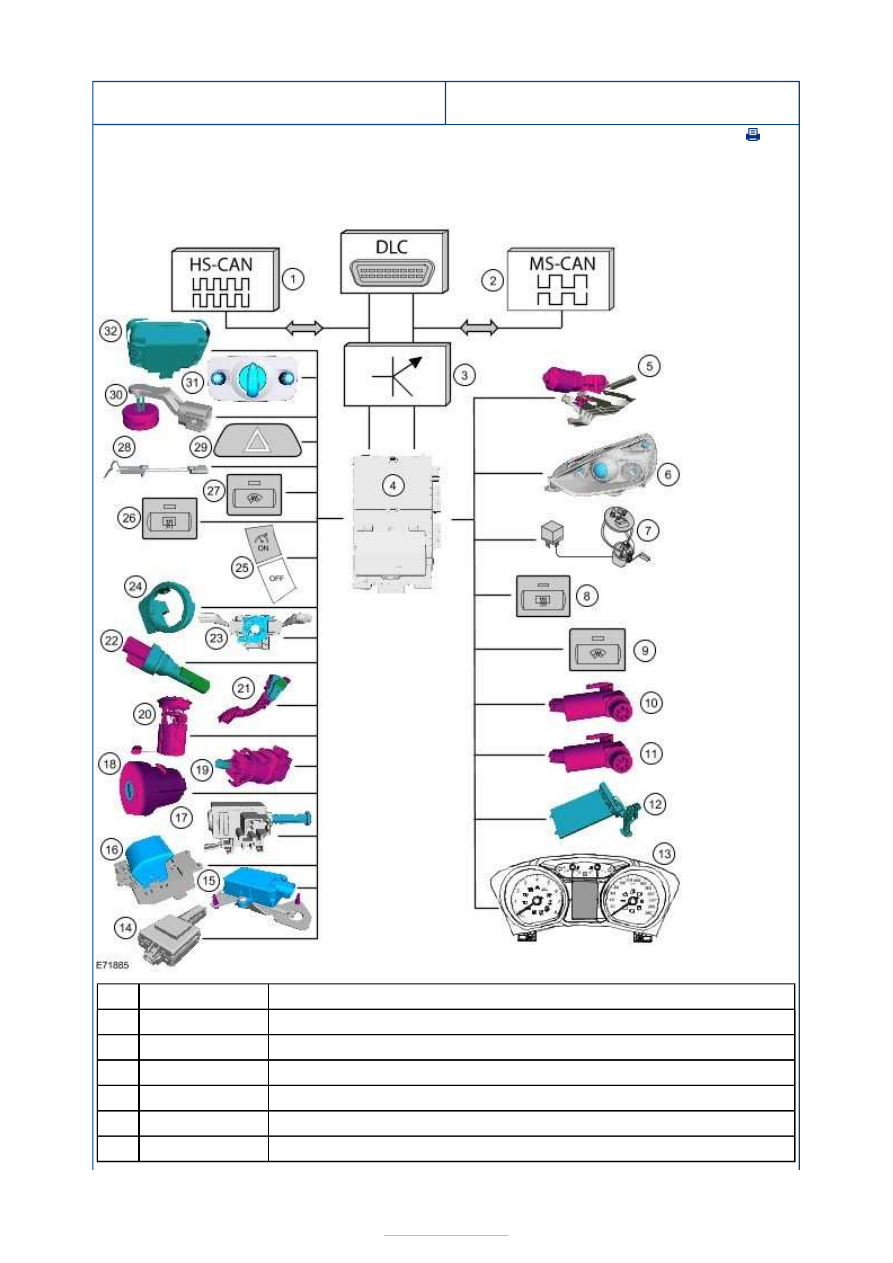

Overview



Description

HS CAN bus

MS CAN bus

Gateway (GEM)

GEM

Front/rear window wiper motors

Headlamp

Item

1

2

3

4

5

6



Part Number

-

-

-

-

-

-

-
