Anti-Theft - Active - Anti-Theft Alarm
Horn with Integral Battery

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

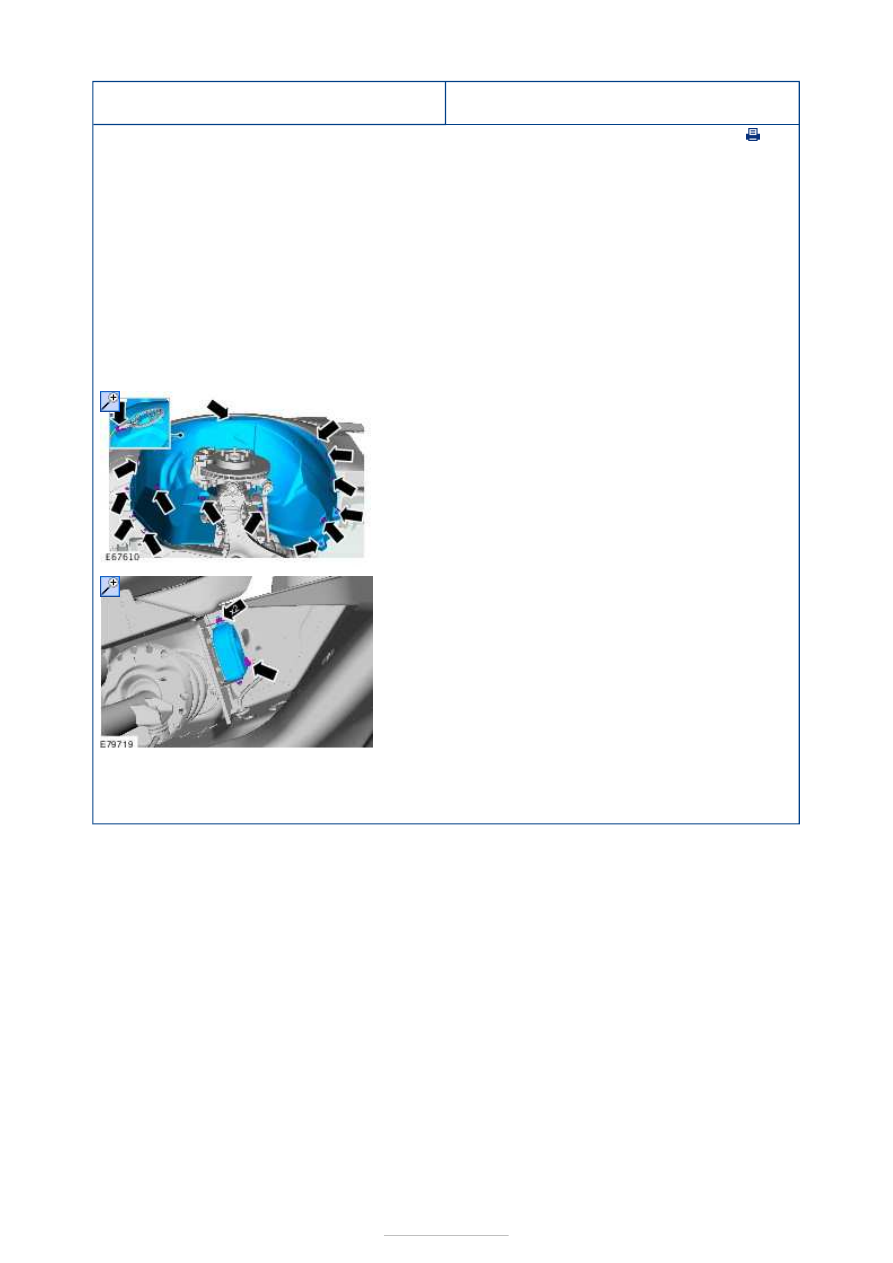

1. Raise and support the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2. Remove the left-hand side wheel and tire.

Refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

3.

4.

1. To install, reverse the removal procedure.





Anti-Theft - Active - Intrusion Sensor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

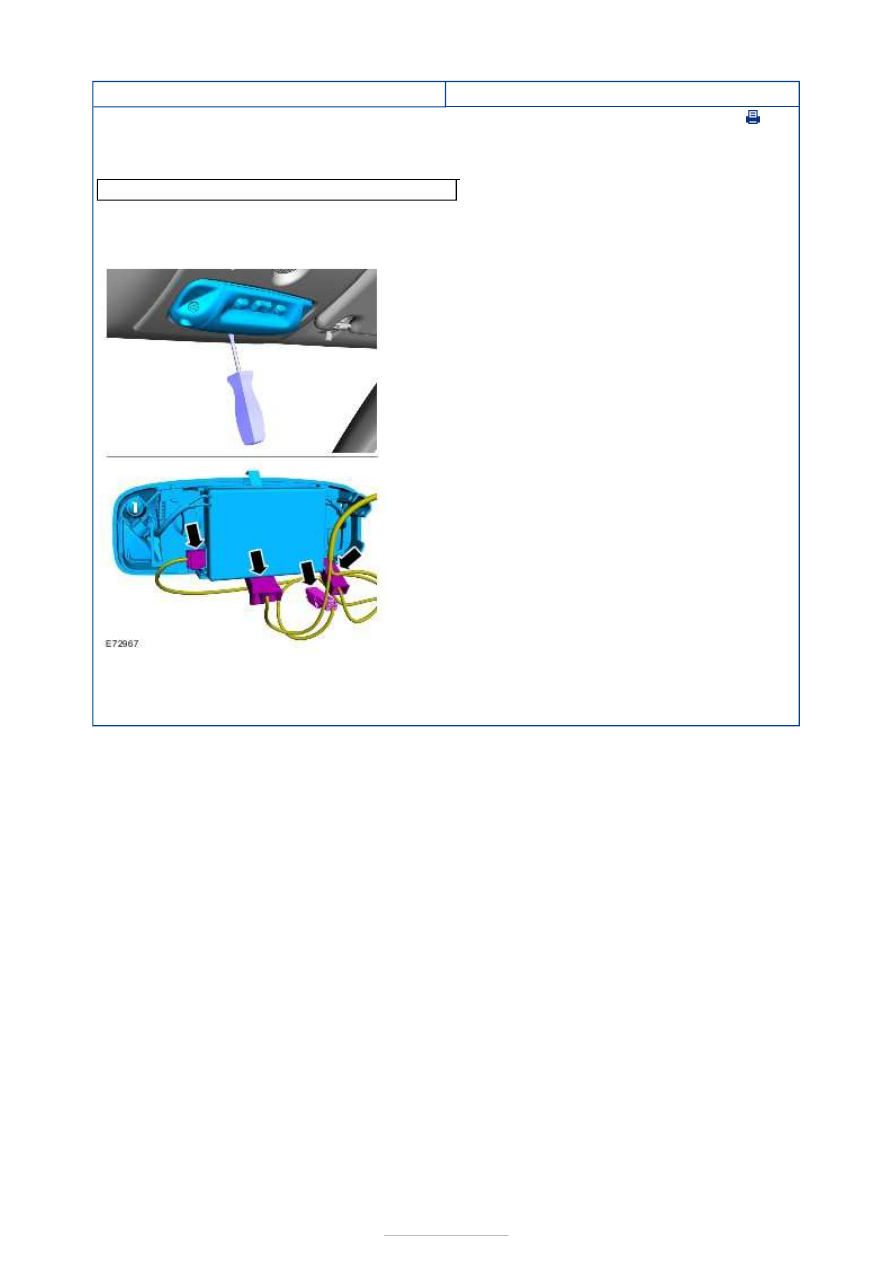

Flat-bladed screwdriver

1. General Equipment:

Flat-bladed screwdriver



1. To install, reverse the removal procedure.



Anti-Theft - Passive - Anti-Theft - Passive

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation

Component location



Description

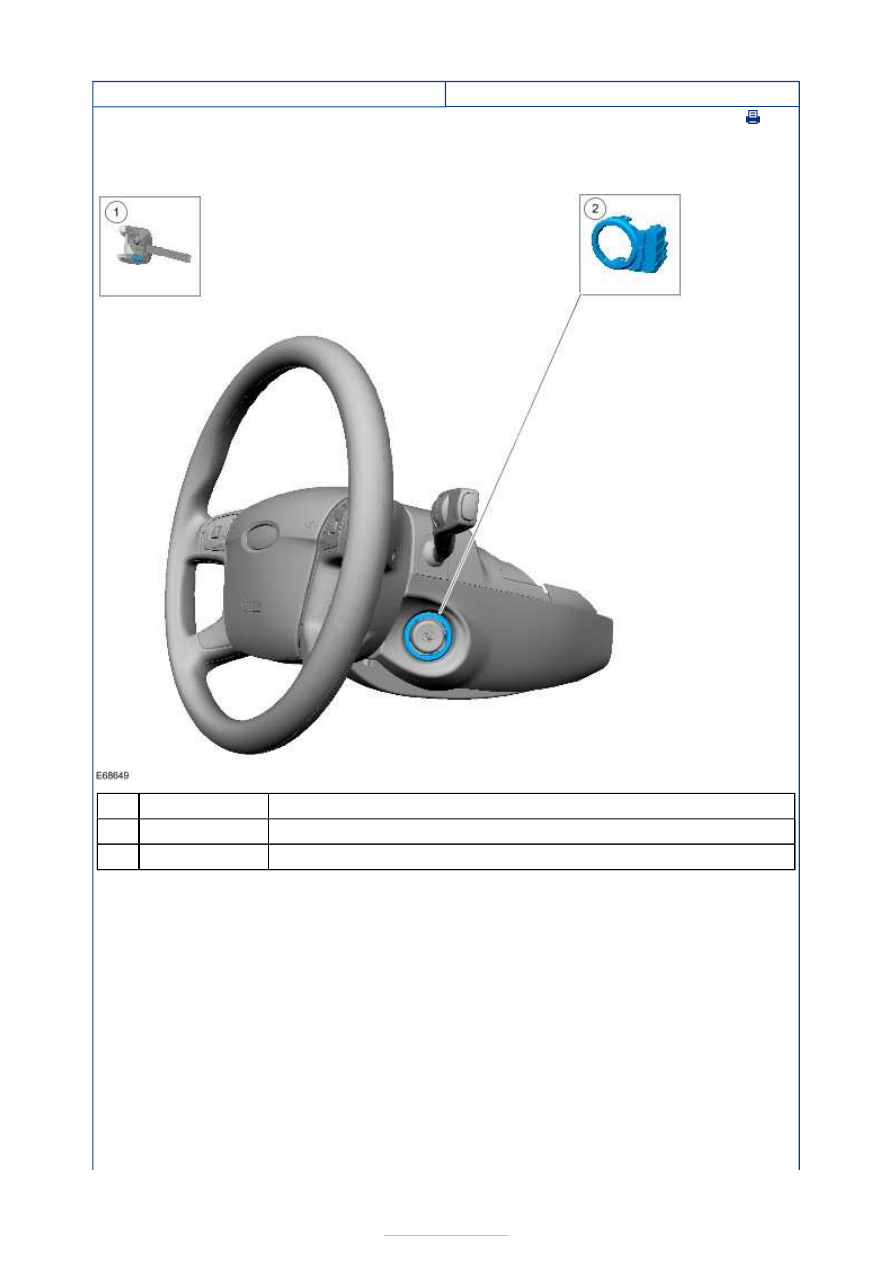

Passive anti-theft (PATS) transponder

PATS transceiver

Operation

PATS

The PATS is a passive system designed to increase the anti-theft security of the vehicle.

The driver does not need to actively do anything to protect the vehicle. The PATS is
activated automatically after the ignition is switched off.

The PATS system uses specially encoded keys.

If a valid key is inserted into the ignition lock cylinder and turned to position II, the code
from the PATS transponder is received by the PATS transceiver. The code is then sent to
the passenger junction box (PJB) which checks that a correct key has been inserted and
communicates with the powertrain control module (PCM) to enable the engine to start.

If the code received by the PATS transceiver does not agree with any of the codes
programmed to the vehicle, or if errors occur in the PATS, the engine cannot be started.

Item

1

2



Part Number

-

-

To indicate a concern in the PATS, the following message will be shown in the information
and message center (located in the instrument cluster):

Immobiliser

active

-
