Wiring Harnesses - Instrument Panel
Wiring Harness

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

1.

2.

3. Remove the instrument panel.

Refer to:

Instrument Panel - Vehicles Built From:

05/2007

 (501-12 Instrument Panel and Console,

Removal and Installation).

4.

On both sides.

5.

On both sides.

6.









7. Torque: 10 Nm

8. Torque: 10 Nm

9.

10.

11.











12.

13. Torque: 10 Nm

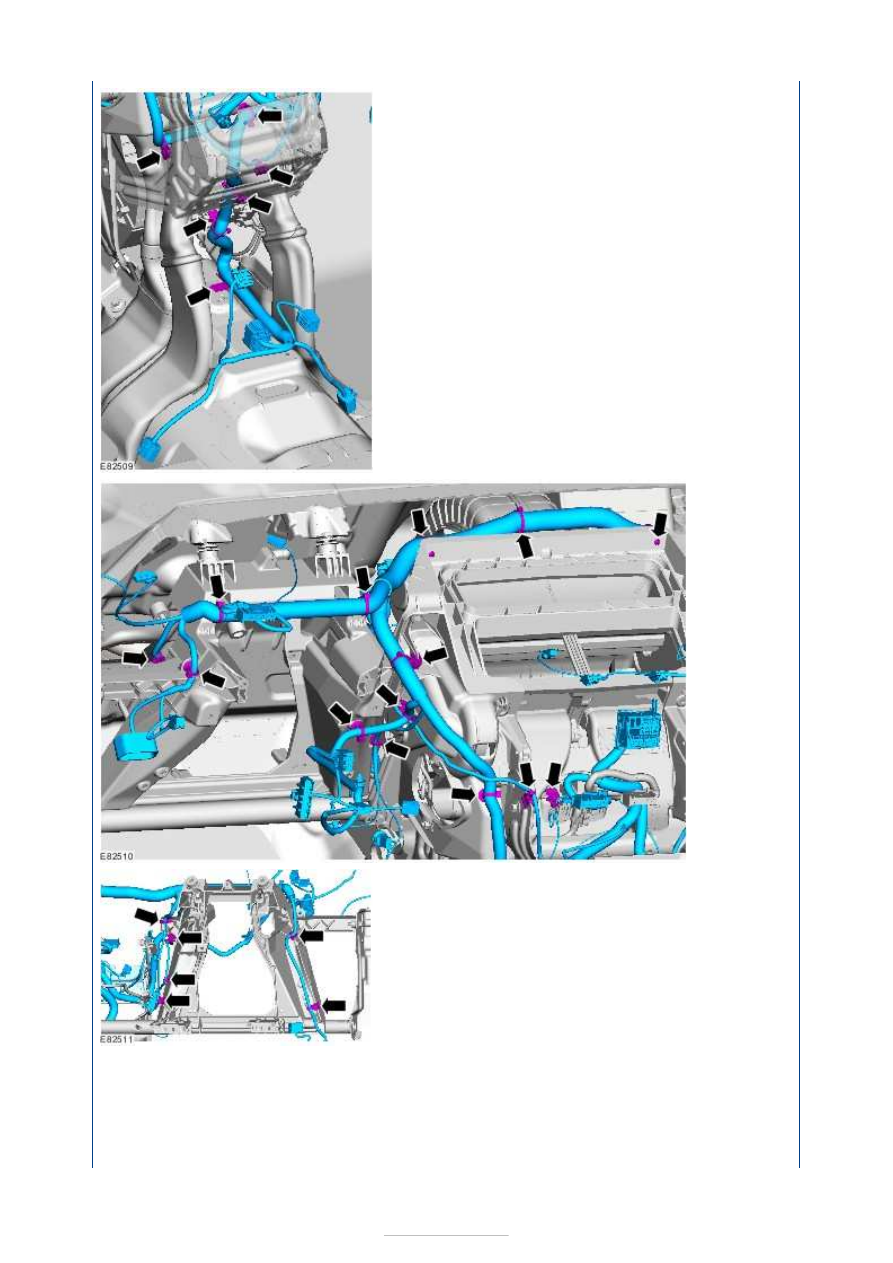

14.

15.









16.

17.

18.
