Ford Galaxy / Ford S-MAX. Manual - part 808

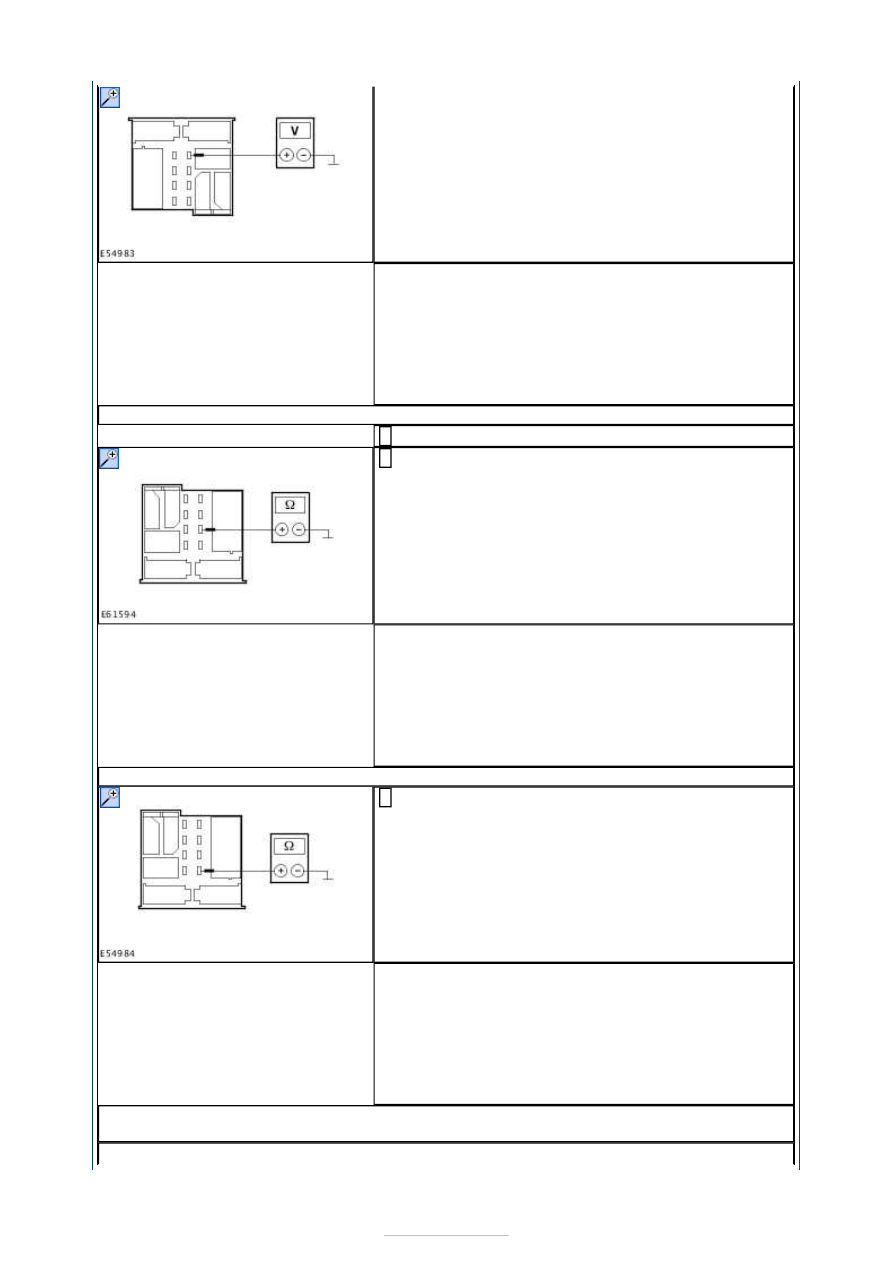

control panel, connector C2ME03-A, pin 16, circuit
CDC33C (VT/GN), wiring harness side and ground.

Does the meter display battery voltage?
Yes

GO to F7

.

No

LOCATE and REPAIR the break in the circuit between
the audio system control panel and the ignition
switch with the aid of the Wiring Diagrams. CHECK
the operation of the system.

F7: CHECK GROUND CONNECTION OF AUDIO SYSTEM CONTROL PANEL

Ignition switch in position 0.

1

Measure the resistance between the audio system
control panel, connector C2ME03-A, pin 11, circuit

GD103C (BK/BU), wiring harness side and ground.

2

Is a resistance of less than 2 Ohms registered?
Yes

GO to F8

.

No

LOCATE and RECTIFY the open circuit between the
audio system control panel and ground connection
G2D114 with the aid of the Wiring Diagrams. CHECK
the operation of the system.

F8: CHECK GROUND CONNECTION OF AUDIO SYSTEM CONTROL PANEL

Measure the resistance between the audio system
control panel, connector C2ME03-A, pin 12, circuit

GD103A (BK/BU), wiring harness side and ground.

1

Is a resistance of less than 2 Ohms registered?
Yes

GO to F9

.

No

LOCATE and RECTIFY the open circuit between the
audio system control panel and ground connection
G2D114 with the aid of the Wiring Diagrams. CHECK
the operation of the system.

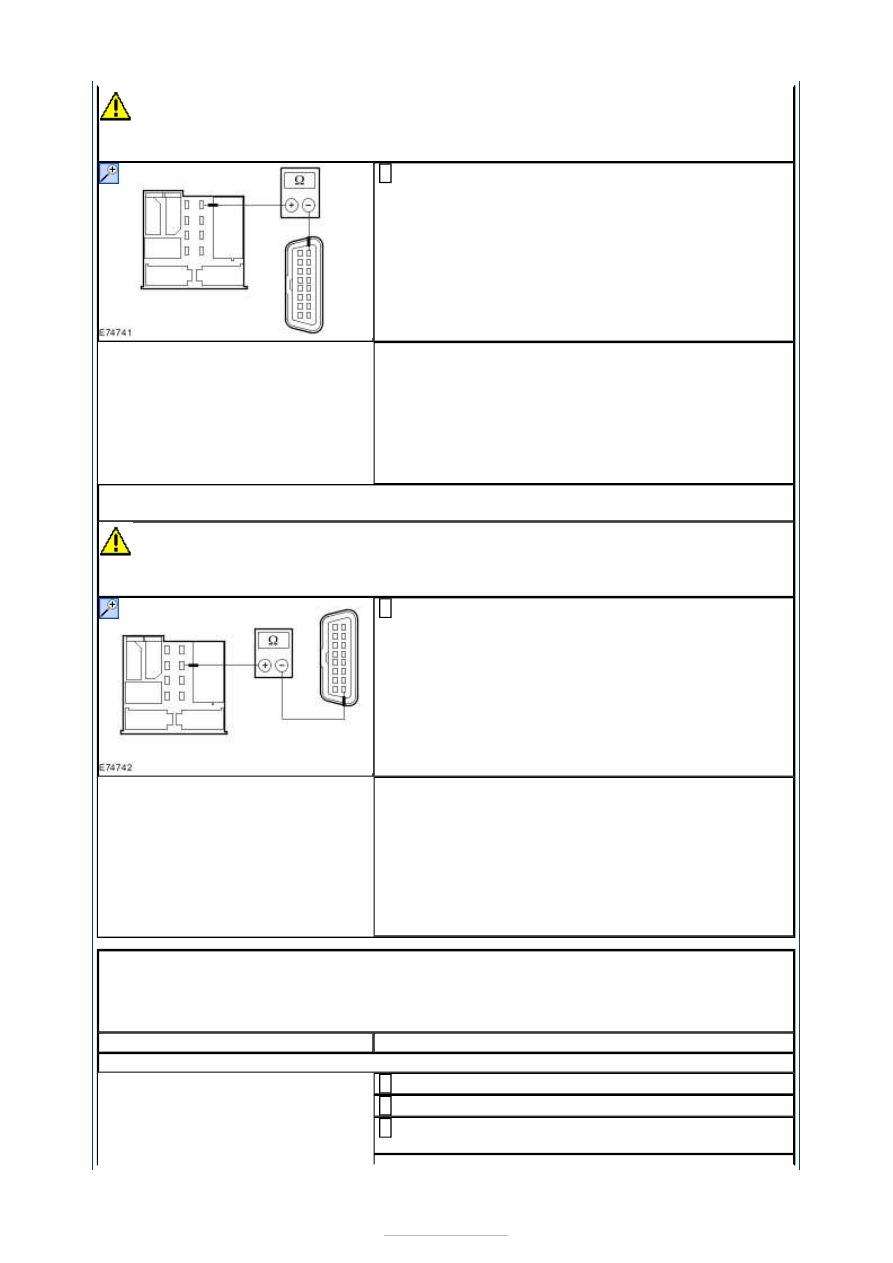

F9: CHECK FOR OPEN CIRCUIT BETWEEN THE AUDIO SYSTEM CONTROL PANEL AND
THE DLC







CAUTION: The following measurement must only be performed using the Ford

approved diagnostic tool digital multimeter. Failure to observe this instruction can lead to
damage.

Measure the resistance between the audio system
control panel, connector C2ME03-A, pin 9, circuit

VDB13J (BU/GY), wiring harness side and the DLC,
connector C3DB04, pin 1, circuit VDB13F (BU/GY),
wiring harness side.

1

Is a resistance of less than 2 Ohms registered?
Yes

GO to F10

.

No

LOCATE and REPAIR the open circuit between the
audio system control panel and soldered connection
SP349 using the Wiring Diagrams. CHECK the
operation of the system.

F10: CHECK FOR OPEN CIRCUIT BETWEEN THE AUDIO SYSTEM CONTROL PANEL AND
THE DLC

CAUTION: The following measurement must only be performed using the Ford

approved diagnostic tool digital multimeter. Failure to observe this instruction can lead to
damage.

Measure the resistance between the audio system
control panel, connector C2ME03-A, pin 10, circuit

VDB14H (VT/GY), wiring harness side and the DLC,
connector C3DB04, pin 8, circuit VDB14F (VT/GY),
wiring harness side.

1

Is a resistance of less than 2 Ohms registered?
Yes

CHECK and if necessary RENEW the audio system
control panel. CHECK the operation of the system.

No

LOCATE and REPAIR the open circuit between the
audio system control panel and soldered connection
SP355 using the Wiring Diagrams. CHECK the
operation of the system.

PINPOINT TEST G : NAVIGATION SYSTEM TOUCH SCREEN NOT
COMMUNICATING WITH THE FORD APPROVED DIAGNOSTIC TOOL -
VEHICLES EQUIPPED WITH DVD NAVIGATION SYSTEM WITH TOUCH
SCREEN

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

G1: CHECK COMMUNICATION WITH THE INSTRUMENT CLUSTER

Ignition switch in position 0.

1

Connect the diagnostic tool.

2

Select the instrument cluster with the Ford approved
diagnostic tool.

3





Is it possible to establish communication with the
instrument cluster?
Yes

GO to G2

.

No

GO to Pinpoint Test

AH.



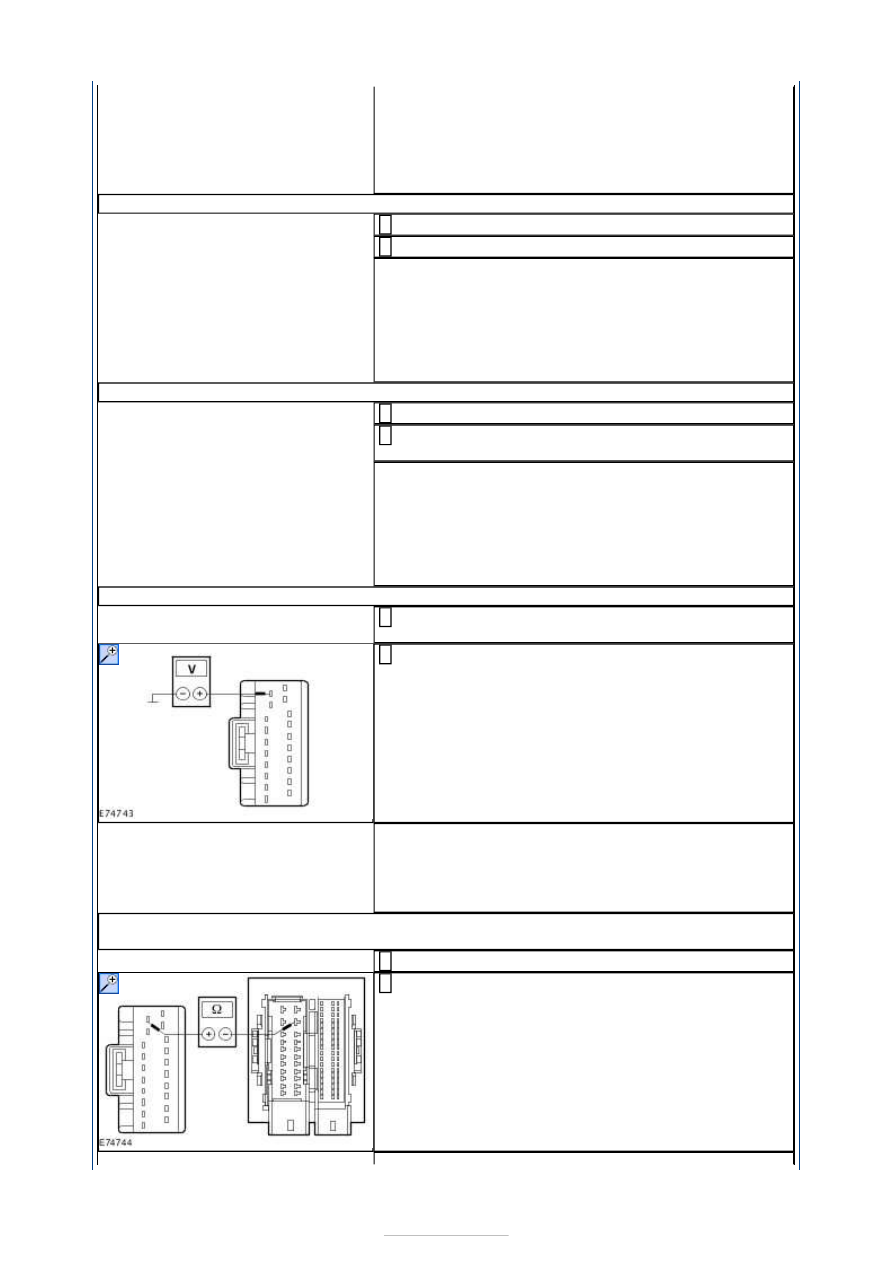

G2: CHECK FUSE F6

Ignition switch in position 0.

1

CHECK Fuse F6 (CJB).

2

Is the fuse OK?
Yes

GO to G3

.

No

RENEW fuse F6 (15 A). CHECK the operation of the
system. If the fuse blows again, LOCATE and REPAIR
the short using the Wiring Diagrams.

G3: CHECK THE VOLTAGE AT FUSE F6

Connect Fuse F6 (CJB).

1

Measure the voltage between fuse F6 (15 A) and
ground.

2

Does the meter display battery voltage?
Yes

GO to G4

.

No

REPAIR the voltage supply to fuse F6 with the aid of
the Wiring Diagrams. CHECK the operation of the
system.

G4: CHECK THE VOLTAGE AT THE NAVIGATION SYSTEM TOUCH SCREEN

Disconnect Connector C2ME03-F from the navigation
system touch screen.

1

Measure the voltage between the navigation system
touch screen, connector C2ME03-F, pin 1, circuit

SBP06J (BN/RD), wiring harness side and ground.

2

Does the meter display battery voltage?
Yes

GO to G6

.

No

GO to G5

.

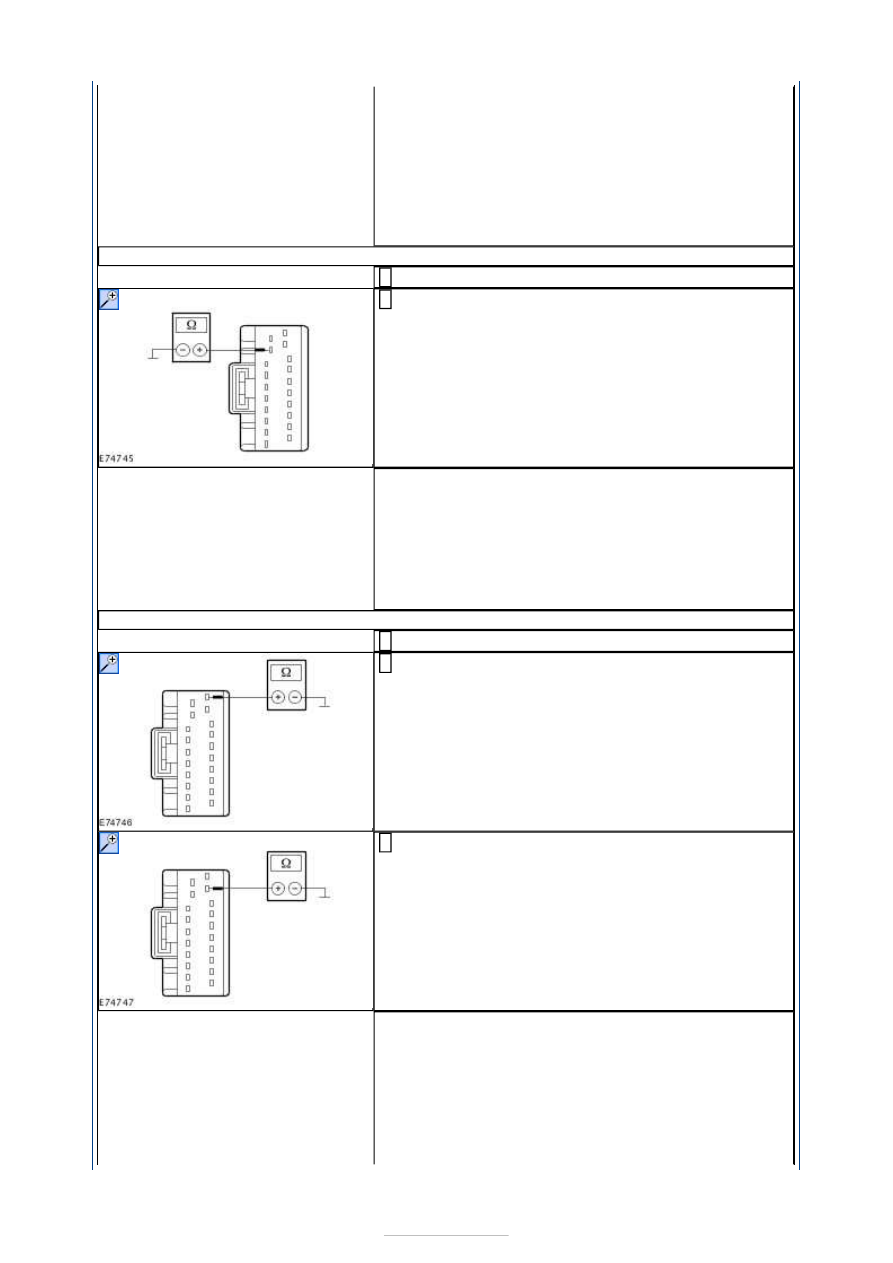

G5: CHECK FOR OPEN CIRCUIT BETWEEN THE CJB AND THE NAVIGATION SYSTEM
TOUCH SCREEN

Disconnect Connector C1BP02-C from the CJB.

1

Measure the resistance between the CJB, connector
C1BP02-C, pin 64, circuit SBP06E (BN/RD), wiring

harness side and the navigation system touch
screen, connector C2ME03-F, pin 1, circuit SBP06JD
(BN/RD), wiring harness side.

2





Is a resistance of less than 2 Ohms registered?
Yes

CHECK the CJB and RENEW as necessary. CHECK the
operation of the system.

No

LOCATE and REPAIR the break in the circuit between
the navigation system touch screen and the CJB
using the Wiring Diagrams. CHECK the operation of
the system.

G6: CHECK THE VOLTAGE AT THE NAVIGATION SYSTEM TOUCH SCREEN

Ignition switch in position I.

1

Measure the voltage between the navigation system
touch screen, connector C2ME03-F, pin 2, circuit

CDC33D (VT/GN), wiring harness side and ground.

2

Does the meter display battery voltage?
Yes

GO to G7

.

No

LOCATE and RECTIFY the break in the circuit
between the navigation system touch screen and the
ignition switch with the aid of the Wiring Diagrams.
CHECK the operation of the system.

G7: CHECK THE GROUND CONNECTION OF THE NAVIGATION SYSTEM TOUCH SCREEN

Ignition switch in position 0.

1

Measure the resistance between the navigation
system touch screen, connector C2ME03-F, pin 11,

circuit GD138BF (BK/WH), wiring harness side and
ground.

2

Measure the resistance between the navigation
system touch screen, connector C2ME03-F, pin 12,

circuit GD138BG (BK/WH), wiring harness side and
ground.

3

Is a resistance of less than 2 Ohm measured in both
cases?
Yes

GO to G8

.

No

- If a resistance of more than 2 Ohms is measured in
one of the measurements:LOCATE and REPAIR the
break in the affected circuit between the navigation
