CHECK the turn signal lamps.

4

Is the right-hand rear turn signal lamp on continuously?
Yes

LOCATE and RECTIFY the short to battery voltage in the circuit between the
rear lamp assembly and the Smart Junction Box with the aid of the Wiring
Diagrams. CHECK system operates correctly

No

CHECK the Smart Junction Box and RENEW it if required. CHECK system
operates correctly

E6: RULE OUT THE LEFT-HAND DOOR CONTROL MODULE AS THE CAUSE OF THE
FAULT

Ignition switch in position 0.

1

Disconnect Left-hand door control module from connector C5PL01B.

2

Ignition switch in position II.

3

CHECK the turn signal lamp.

4

Is the integrated turn signal lamp in the left-hand exterior mirror permanently
lit?
Yes

LOCATE and RECTIFY the short to battery voltage in the circuit between the
door control module and the integrated turn signal lamp in the exterior
mirror using the Wiring Diagrams. CHECK system operates correctly

No

CHECK and if necessary RENEW the door control module. CHECK system
operates correctly If the concern persists:
REFER to:

Communications Network

 (418-00 Module Communications

Network, Diagnosis and Testing).

E7: RULE OUT THE RIGHT-HAND DOOR CONTROL MODULE AS THE CAUSE OF THE
FAULT

Ignition switch in position 0.

1

Disconnect Right-hand door control module from connector C6PL01B.

2

Ignition switch in position II.

3

CHECK the turn signal lamp.

4

Is the integrated turn signal lamp in the right-hand exterior mirror permanently
lit?
Yes

LOCATE and RECTIFY the short to battery voltage in the circuit between the
door control module and the integrated turn signal lamp in the exterior
mirror using the Wiring Diagrams. CHECK system operates correctly

No

CHECK and if necessary RENEW the door control module. CHECK system
operates correctly If the concern persists:
REFER to:

Communications Network

 (418-00 Module Communications

Network, Diagnosis and Testing).

Exterior Lighting - Fog Lamps

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Diagnosis and Testing

Refer to Wiring Diagrams Section 417-01, for schematic and connector
information.

Special Tool(s)

Inspection and Testing

NOTE: The generic electronic module (GEM) is part of the central junction box (CJB).
NOTE: A new GEM needs to be configured after installation. For this purpose, the vehicle-
specific data are read out of the module to be changed using WDS and is transferred to
the new module. REFER to:

Module Configuration

 (418-01 Module Configuration, General Procedures),

Generic Electronic Module (GEM)

 (419-10 Multifunction Electronic Modules, Diagnosis and

Testing).

NOTE: Before reading out the vehicle-specific data make sure that all electrical
connections in the vehicle are reconnected so that the module and WDS can communicate
correctly.

1. 1. Verify the customer concern.

2. 2. Visually inspect for obvious signs of electrical damage.

Visual Inspection Chart

3. 3. Resolve any obvious causes or concerns found during the visual inspection before

carrying out any further tests.

4. 4. If the cause of the concern cannot be found by visual inspection, continue with the

symptom chart.

Symptom chart

Symptom chart

Terminal Probe Kit

29-011A

Electrical

Fuse(s)
Bulb(s)
Connector
Switch
Wiring loom

Symptom

Possible Sources

Action

The fog lamps are inoperative

Fuse(s)
Circuit(s)
Lights Control Module
Smart Junction Box

*
*
*
*

GO to Pinpoint Test

A.



*

One or more fog lamps inoperative

Circuit(s)
Front fog lamps
Tailgate lamps assembly
Smart Junction Box

*
*
*
*

GO to Pinpoint Test

B.



*



Pinpoint test

NOTE: Use a digital multimeter for all electrical measurements.

The Fog Lamps are On Continuously

Circuit(s)
Lights Control Module
Tailgate lamps assembly
Trailer socket

*
*
*
*

GO to Pinpoint Test

C.



*

PINPOINT TEST A : THE FOG LAMPS ARE INOPERATIVE

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

A1: CHECK FUSE F33 (5 A) (EJB)

Ignition switch in position 0.

1

Disconnect fuse F33 (5 A) (EJB).

2

CHECK fuse F33 (5 A) (EJB).

3

Is the fuse OK.?
Yes

GO to A2

.

No

RENEW fuse F33 (5 A) (EJB) and CHECK the
operation of the system. If the fuse blows again,
LOCATE and RECTIFY the short to ground using the
Wiring Diagrams. CHECK system operates correctly

A2: CHECK THE VOLTAGE SUPPLY TO FUSE F33 (5 A) (EJB) FOR OPEN CIRCUIT

Connect fuse F33 (5 A) (EJB).

1

Ignition switch in position II.

2

Measure the voltage between fuse F33 (5 A) (EJB)
and ground.

3

Does meter display battery voltage?
Yes

GO to A3

.

No

LOCATE AND RECTIFY the break in the voltage
supply of fuse F33 (5 A) (EJB) with the aid of the
wiring diagrams. CHECK system operates correctly

A3: CHECK FUSE F17 (60 A) (EJB)

Ignition switch in position 0.

1

Disconnect fuse F17 (60 A) (EJB).

2

CHECK fuse F17 (60 A) (EJB).

3

Is the fuse OK.?
Yes

GO to A4

.

No

RENEW fuse F17 (60 A) (EJB) and CHECK the
operation of the system. If the fuse blows again,
LOCATE and RECTIFY the short to ground using the
Wiring Diagrams. CHECK system operates correctly

A4: CHECK THE VOLTAGE SUPPLY TO FUSE F17 (60 A) (EJB) FOR OPEN CIRCUIT

Connect fuse F17 (60 A) (EJB).

1

Ignition switch in position II.

2

Measure the voltage between fuse F17 (60 A)
(EJB) and ground.

3

Does the meter display battery voltage?
Yes

GO to A5

.

No

LOCATE AND RECTIFY the break in the voltage
supply of fuse F17 (60 A) (EJB) with the aid of the

wiring diagrams. CHECK system operates correctly

A5: CHECK FUSE F18 (60 A) (EJB)

Ignition switch in position 0.

1

Disconnect fuse F18 (60 A) (EJB).

2

CHECK fuse F18 (60 A) (EJB).

3

Is the fuse OK.?
Yes

GO to A6

.

No

RENEW fuse F18 (60 A) (EJB) and CHECK the
operation of the system. If the fuse blows again,
LOCATE and RECTIFY the short to ground using the
Wiring Diagrams. CHECK system operates correctly

A6: CHECK THE VOLTAGE SUPPLY TO FUSE F18 (60 A) (EJB) FOR OPEN CIRCUIT

Connect fuse F18 (60 A) (EJB).

1

Ignition switch in position II.

2

Measure the voltage between fuse F18 (60 A)
(EJB) and ground.

3

Does the meter display battery voltage?
Yes

GO to A7

.

No

LOCATE AND RECTIFY the break in the voltage
supply of fuse F18 (60 A) (EJB) with the aid of the
wiring diagrams. CHECK system operates correctly

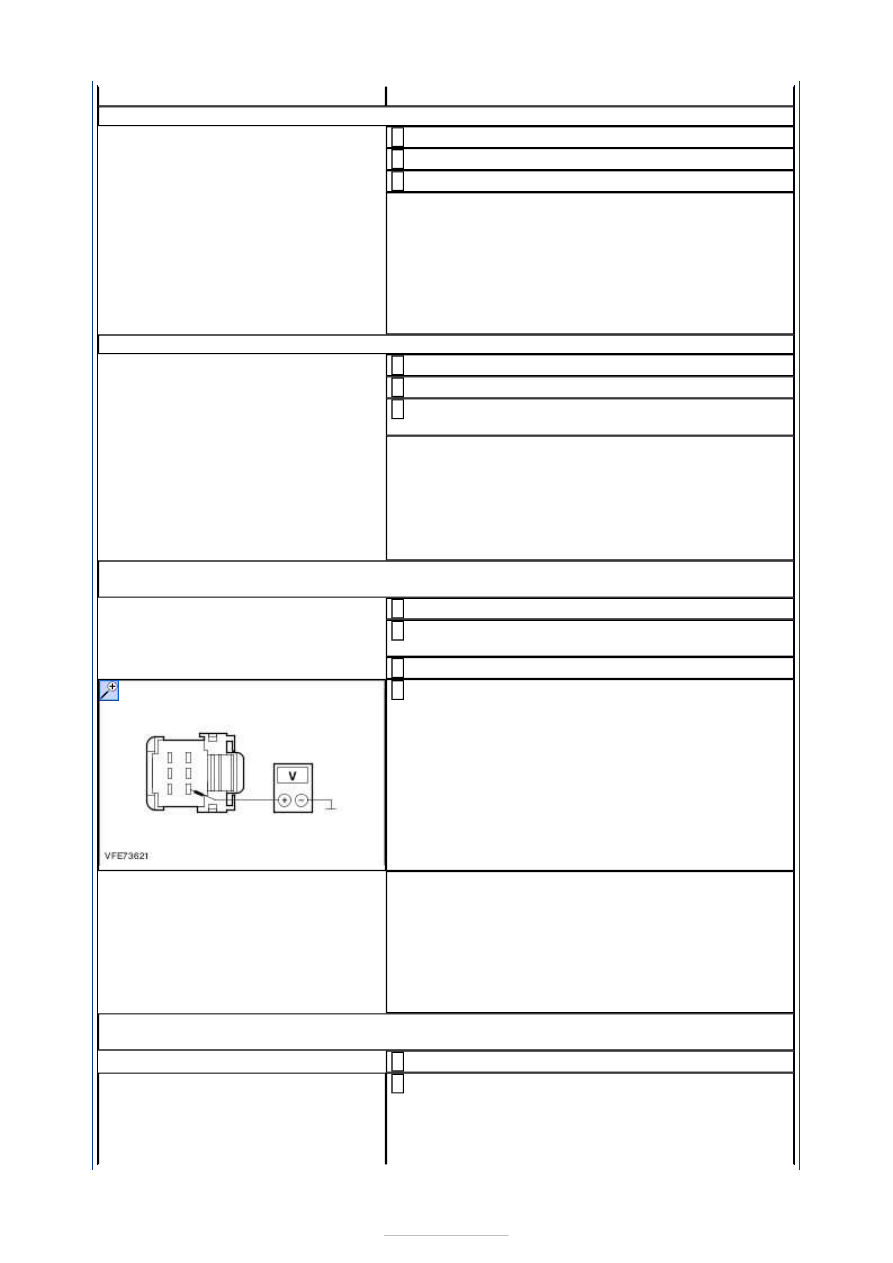

A7: CHECK THE VOLTAGE SUPPLY TO THE LIGHTS CONTROL MODULE FOR OPEN
CIRCUIT

Ignition switch in position 0.

1

Disconnect Lights control module from connector
C2LF23D.

2

Ignition switch in position II.

3

Measure the voltage between the lights control
module, connector C2LF23D, pin 1, circuit SBB33B

(RD), wiring harness side and ground.

4

Does the meter display battery voltage?
Yes

GO to A8

.

No

LOCATE and RECTIFY the break in the circuits
between fuse F33 (5 A) (EJB) and the lights control
module with the aid of the wiring diagrams. CHECK
system operates correctly

A8: CHECK THE GROUND CONNECTION OF THE LIGHTS CONTROL MODULE FOR OPEN
CIRCUIT

Ignition switch in position 0.

1

Measure the resistance between the lights control
module, connector C2LS23D, pin 5, circuit

GD133BT (BK), wiring harness side and ground.

2
