Ford Galaxy / Ford S-MAX. Manual - part 761

Is a resistance of less than 2 Ohms registered?
Yes

GO to G9

.

No

LOCATE and RECTIFY the break in the circuit(s)
between the adaptive front lighting module and
soldered connection SP518 with the aid of the
wiring diagrams. CHECK system operates correctly

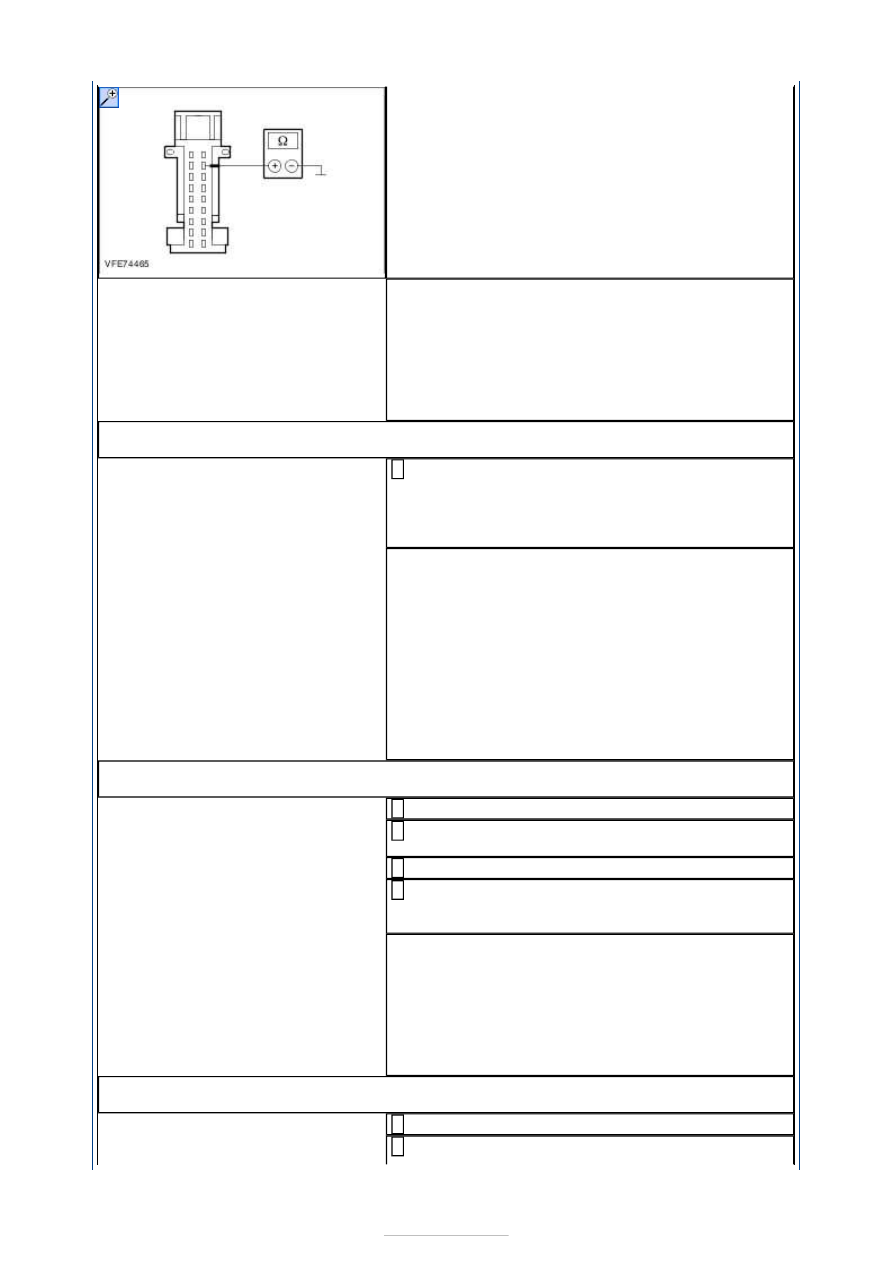

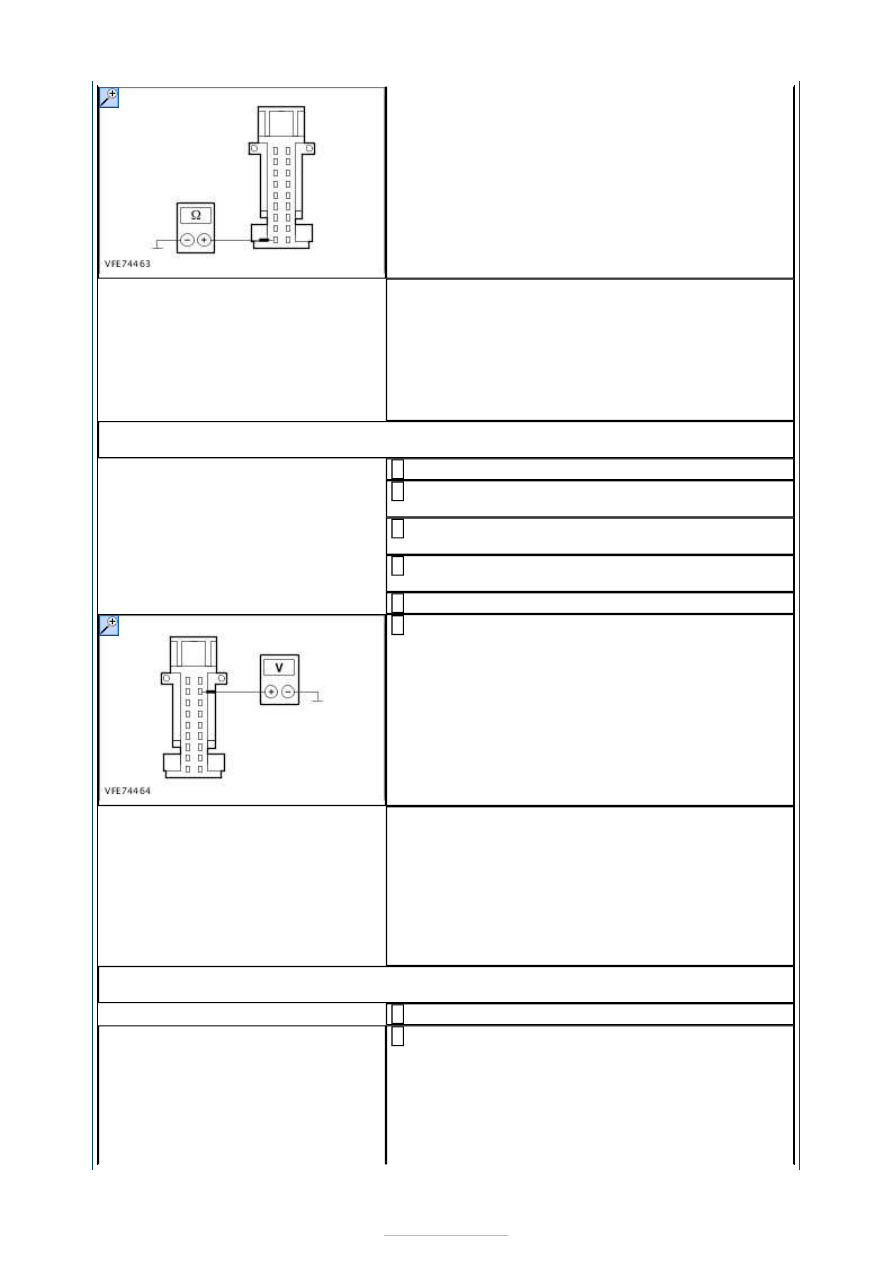

G9: CHECK THE LIN DATA BUS CONNECTION BETWEEN THE ADAPTIVE FRONT
LIGHTING MODULE AND THE HEADLAMP FOR SHORT TO BATTERY VOLTAGE

Ignition switch in position 0.

1

Disconnect Adaptive front lighting module from
connector C2LF23B.

2

Disconnect Left-hand headlamp from connector
C1LF08.

3

Disconnect Right-hand headlamp from connector
C1LF09.

4

Ignition switch in position II.

5

Measure the voltage between the adaptive front
lighting module, connector C2LF23A, pin 17, circuit

VLF32B (YE), wiring harness side and ground.

6

Does the meter display battery voltage?
Yes

LOCATE and RECTIFY the short to battery voltage
in the circuits connected to the adaptive front
lighting module, connector C2LF23A, pin 17 using
the Wiring Diagrams. CHECK system operates
correctly

No

GO to G10

.

G10: CHECK THE LIN DATA BUS CONNECTION BETWEEN THE ADAPTIVE FRONT
LIGHTING MODULE AND THE HEADLAMP FOR SHORT TO GROUND

Ignition switch in position 0.

1

Measure the resistance between the adaptive front
lighting module, connector C2LF23A, pin 17, circuit

VLF32B (YE), wiring harness side and ground.

2





Is a resistance of more than 10,000 Ohm measured?
Yes

GO to G11

.

No

LOCATE and RECTIFY the short to ground in the
circuits connected to the adaptive front lighting
module, connector C2LF23A, pin 17 using the
Wiring Diagrams. CHECK system operates correctly

G11: CHECK THE LIN DATA BUS CONNECTION BETWEEN THE ADAPTIVE FRONT
LIGHTING MODULE AND THE HEADLAMP FOR OPEN CIRCUIT

Measure the resistance between the adaptive front
lighting module, connector C2LF23A, pin 17, circuit

VLF32B (YE), wiring harness side and the left-hand
headlamp, connector C1LF08, pin 14, circuit
VLF23A (YE), wiring harness side.

1

Is a resistance of less than 2 Ohms registered?
Yes

RENEW the adaptive front lighting module. CHECK
system operates correctly If the concern persists:
REFER to:

Communications Network

 (418-00

Module Communications Network, Diagnosis and
Testing).

No

LOCATE and RECTIFY the break in the circuit(s)
between the adaptive front lighting module and
intermediate connection C21A/B with the aid of the
Wiring Diagrams. CHECK system operates correctly

G12: CHECK THE POWER SUPPLY TO THE LEFT-HAND HEADLAMP FOR OPEN CIRCUIT
(ADJUSTMENT UNIT FOR THE ADAPTIVE LIGHTING)

Ignition switch in position 0.

1

Disconnect Left-hand headlamp from connector
C1LF08.

2

Ignition switch in position II.

3

Measure the voltage between left-hand headlamp,
connector C1LF08, pin 13, circuit CBB39E

(VT/WH), wiring harness side and ground.

4

Does the meter display battery voltage?
Yes

GO to G13

.

No

LOCATE and RECTIFY the break in the circuit
between the headlamp and soldered connection
SP172 using the wiring diagrams. CHECK system
operates correctly

G13: CHECK THE GROUND CONNECTION OF THE LEFT-HAND HEADLAMP FOR OPEN
CIRCUIT (ADJUSTMENT UNIT FOR THE ADAPTIVE LIGHTING)

Ignition switch in position 0.

1

Measure the resistance between the left-hand

2



headlamp, connector C1LF08, pin 11, circuit
GD130AE (BK/YE), wiring harness side and ground.

Is a resistance of less than 2 Ohms registered?
Yes

GO to G14

.

No

LOCATE and RECTIFY the break in the circuit(s)
between the headlamp and soldered connection
SP371 with the aid of the Wiring Diagrams. CHECK
system operates correctly

G14: CHECK THE LIN DATA BUS CONNECTION BETWEEN THE LEFT-HAND HEADLAMP
AND INTERMEDIATE CONNECTION C21A/B FOR OPEN CIRCUIT

Ignition switch in position 0.

1

Disconnect Adaptive front lighting module from
connector C2LF23A.

2

Measure the resistance between the adaptive front
lighting module, connector C2LF23A, pin 17, circuit

VLF32B (YE), wiring harness side and the left-hand
headlamp, connector C1LF08, pin 14, circuit
VLF32A (YE), wiring harness side.

3

Is a resistance of less than 2 Ohms registered?
Yes

RENEW headlamp. CHECK system operates
correctly If the concern persists:
REFER to:

Communications Network

 (418-00

Module Communications Network, Diagnosis and
Testing).

No

LOCATE and RECTIFY the break in the circuit(s)
between the left-hand headlamp and intermediate
connection C21A/B with the aid of the wiring
diagrams. CHECK system operates correctly

G15: CHECK THE POWER SUPPLY TO THE RIGHT-HAND HEADLAMP FOR OPEN
CIRCUIT (ADJUSTMENT UNIT FOR THE ADAPTIVE LIGHTING)

Ignition switch in position 0.

1

Disconnect Right-hand headlamp from connector
C1LF09.

2

Ignition switch in position II.

3

Measure the voltage between the right-hand
headlamp, connector C1LF09, pin 13, circuit

CBB39F (VT/WH), wiring harness side and ground.

4

Does the meter display battery voltage?
Yes

GO to G16

.

No

LOCATE and RECTIFY the break in the circuit
between the headlamp and soldered connection
SP172 using the wiring diagrams. CHECK system
operates correctly

G16: CHECK THE GROUND CONNECTION OF THE RIGHT-HAND HEADLAMP FOR OPEN
CIRCUIT (ADJUSTMENT UNIT FOR THE ADAPTIVE LIGHTING)

Ignition switch in position 0.

1

Measure the resistance between the right-hand
headlamp, connector C1LF09, pin 11, circuit

GD130W (BK/VT), wiring harness side and ground.

2

Is a resistance of less than 2 Ohms registered?
Yes

GO to G17

.

No

LOCATE and RECTIFY the break in the circuit(s)
between the headlamp and soldered connection
SP380 with the aid of the Wiring Diagrams. CHECK
system operates correctly

G17: CHECK THE LIN DATA BUS CONNECTION BETWEEN THE RIGHT-HAND
HEADLAMP AND INTERMEDIATE CONNECTION C21A/B FOR OPEN CIRCUIT

Ignition switch in position 0.

1

Disconnect Adaptive front lighting module from
connector C2LF23A.

2

Measure the resistance between the adaptive front
lighting module, connector C2LF23A, pin 17, circuit

VLF32B (YE), wiring harness side and the right-
hand headlamp, connector C1LF09, pin 14, circuit
VLF32C (YE), wiring harness side.

3

Is a resistance of less than 2 Ohms registered?
Yes

RENEW headlamp. CHECK system operates
correctly If the concern persists:
REFER to:

Communications Network

 (418-00

Module Communications Network, Diagnosis and
Testing).

No

LOCATE and RECTIFY the break in the circuit(s)
between the right-hand headlamp and intermediate
connection C21A/B with the aid of the wiring
diagrams. CHECK system operates correctly

PINPOINT TEST H : CORNERING LIGHTS INOPERATIVE OR PERMANENTLY
ON

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

H1: DETERMINE THE CONDITIONS UNDER WHICH THE FAULT OCCURS

NOTE: The cornering lights are only switched on when the vehicle is driving at a speed of
less than 80 km/h and the low beam headlamps are switched on.
NOTE: The intensity of the cornering lights increases on a ramp up to the maximum
value when they are switched on, and it decreases on a ramp until the cornering lights
go out when they are switched off.
NOTE: Only the cornering light on the inside of the bend is switched on.

SWITCH ON the low beam.

1

Turn the steering approximately 30° to the left and
right.

2

CHECK the cornering lights on the left and right.

3

Are the cornering lights inoperative in both cases?
Yes

GO to H2

.

No

- Left-hand cornering light inoperative:

GO to H9

.

- Right-hand cornering light inoperative:

GO to

H12

.

- One cornering light permanently lit:

GO to H15

.

- Both cornering lights permanently on even though
the steering wheel is in the straight ahead position:
RENEW the adaptive front lighting module. CHECK
system operates correctly If the concern persists:
REFER to:

Communications Network

 (418-00

Module Communications Network, Diagnosis and
Testing).
- Both cornering lights permanently on during
