Ford Galaxy / Ford S-MAX. Manual - part 743

Information and Entertainment System - Audio
Unit—Vehicles Built From: 05/2007, Vehicles
With: Digital Versatile Disc (DVD) Navigation
System

S-MAX/Galaxy 2006.5 (02/2006

Removal and Installation

General Equipment

Removal

NOTE: Make sure that any media is ejected from the unit.

Audio unit removal tools (GV3301)
Flat-bladed screwdriver

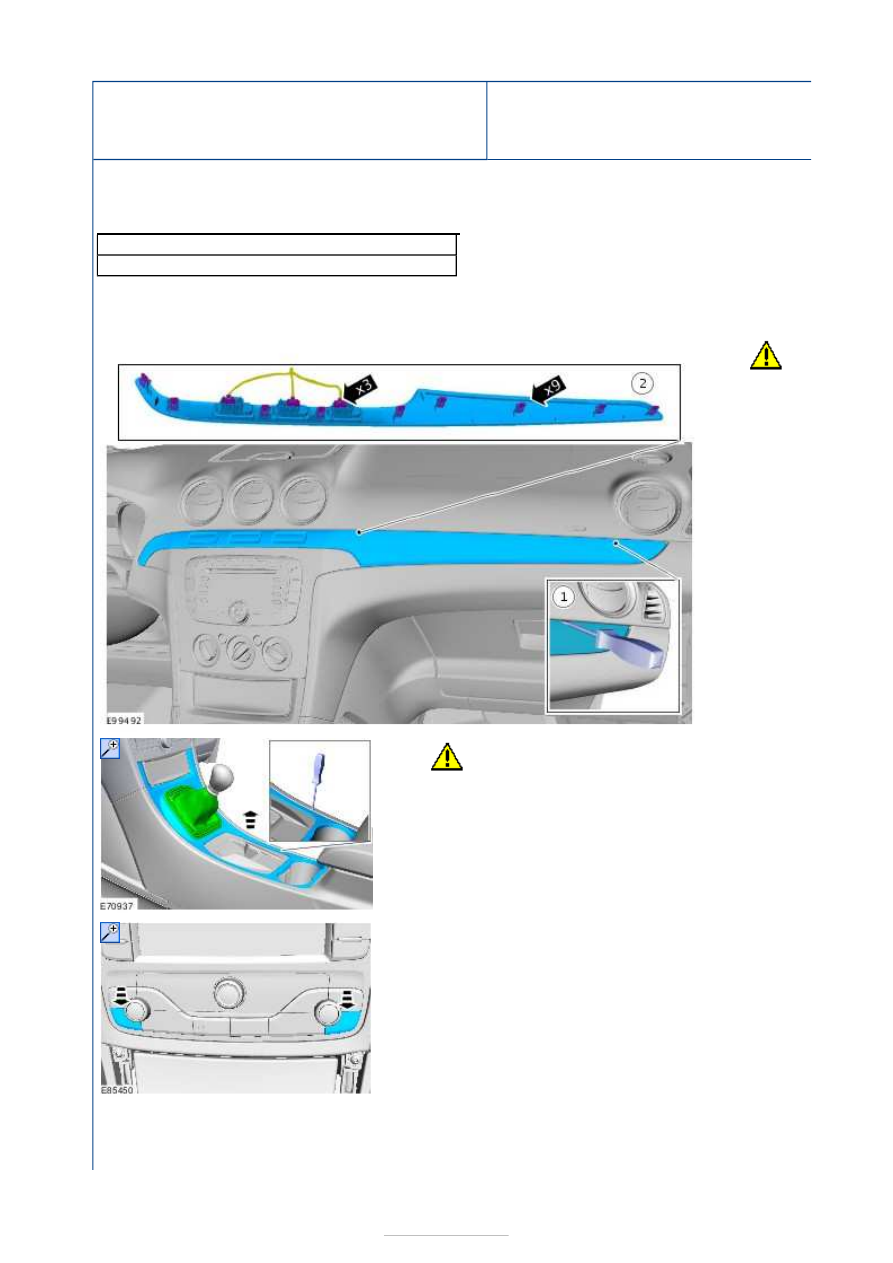

1.

CAUTION:

Use suitable
packing
material to
prevent
damage to the
component.

General
Equipment:

bladed
screwdriver

2.

CAUTION: Use suitable packing material to prevent

damage to the component.

General Equipment:

Flat-bladed screwdriver



3.

4.







5.

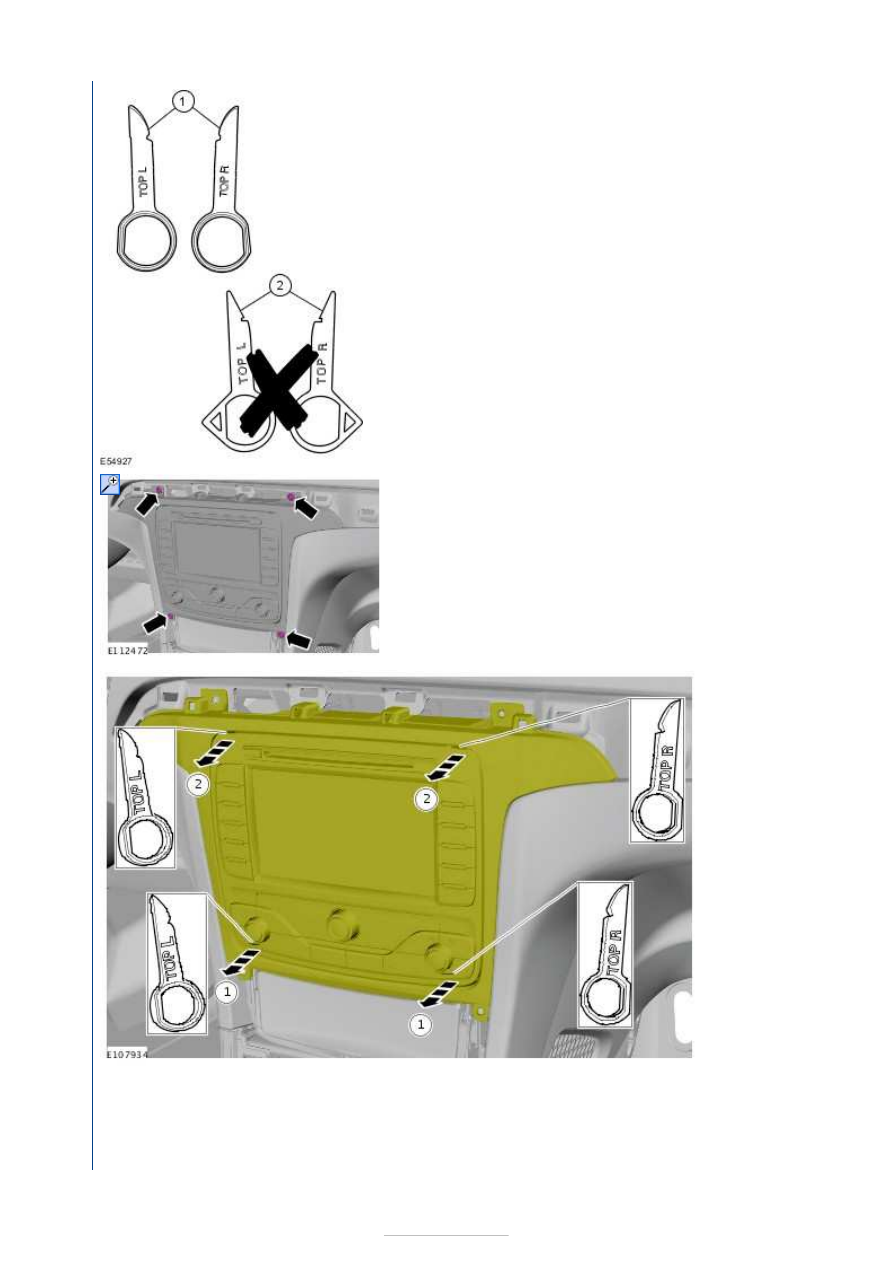

6. General

Equipment:

Audio unit
removal tools
(GV3301)

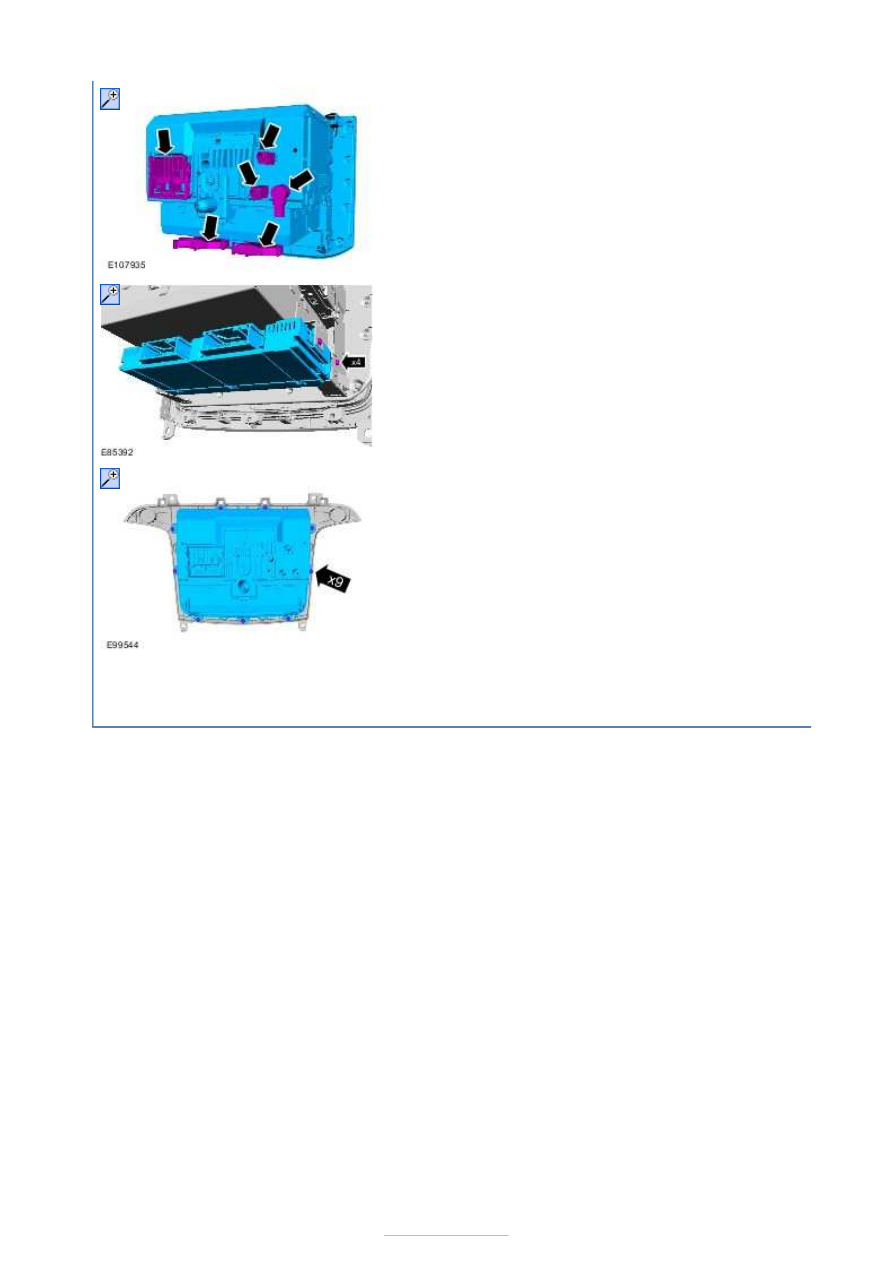

7.







Installation

8.

NOTE: This step is only necessary when installing a new
component.

9.

NOTE: This step is only necessary when installing a
new component.

1. To install, reverse the removal procedure.







Information and Entertainment System -
Connector to Audio Unit Antenna Cable

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

1. Remove the audio unit.

Refer to:

Audio Unit - Vehicles Built Up To:

05/2007

 (415-01 Information and Entertainment

System, Removal and Installation).
Refer to:

Audio Unit - Vehicles Built From:

05/2007

 (415-01 Information and Entertainment

System, Removal and Installation).
Refer to:

Audio Unit - Vehicles With: Travel Pilot

EX

 (415-01 Information and Entertainment

System, Removal and Installation).
Refer to:

Audio Unit - Vehicles Built Up To:

05/2007, Vehicles With: Digital Versatile Disc
(DVD) Navigation System

 (415-01 Information

and Entertainment System, Removal and
Installation).
Refer to:

Audio Unit - Vehicles Built From:

05/2007, Vehicles With: Digital Versatile Disc
(DVD) Navigation System

 (415-01 Information

and Entertainment System, Removal and
Installation).

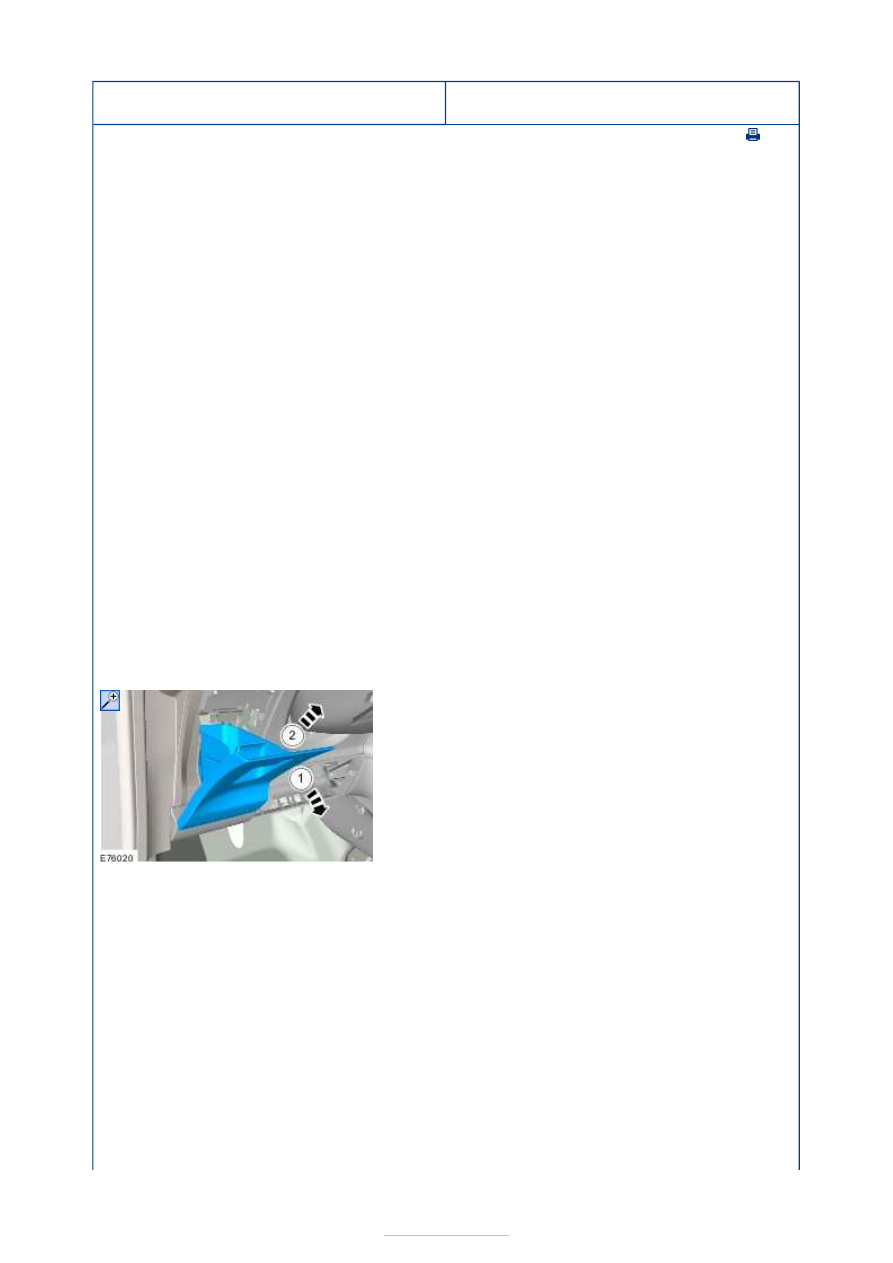

2. Remove the driver lower air bag.

Refer to:

Driver Lower Air Bag Module

 (501-20B

Supplemental Restraint System, Removal and
Installation).

3.

4.
