Ford Galaxy / Ford S-MAX. Manual - part 744

5.

6.

7.







Installation

8.

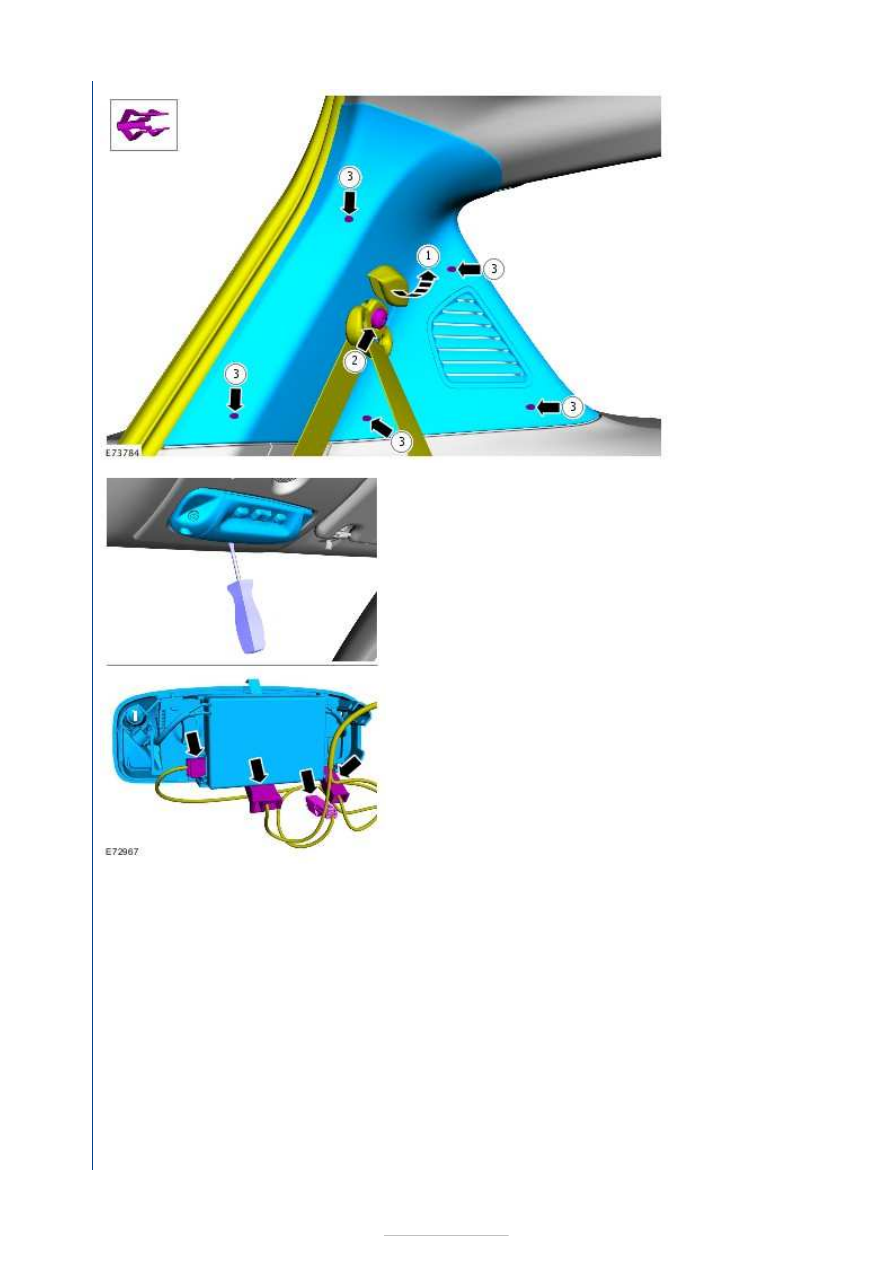

9. Remove the A-pillar trim panel.

Refer to:

A-Pillar Trim Panel

 (501-05 Interior

Trim and Ornamentation, Removal and
Installation).

10.

2. If equipped.

1. To install, reverse the removal procedure.

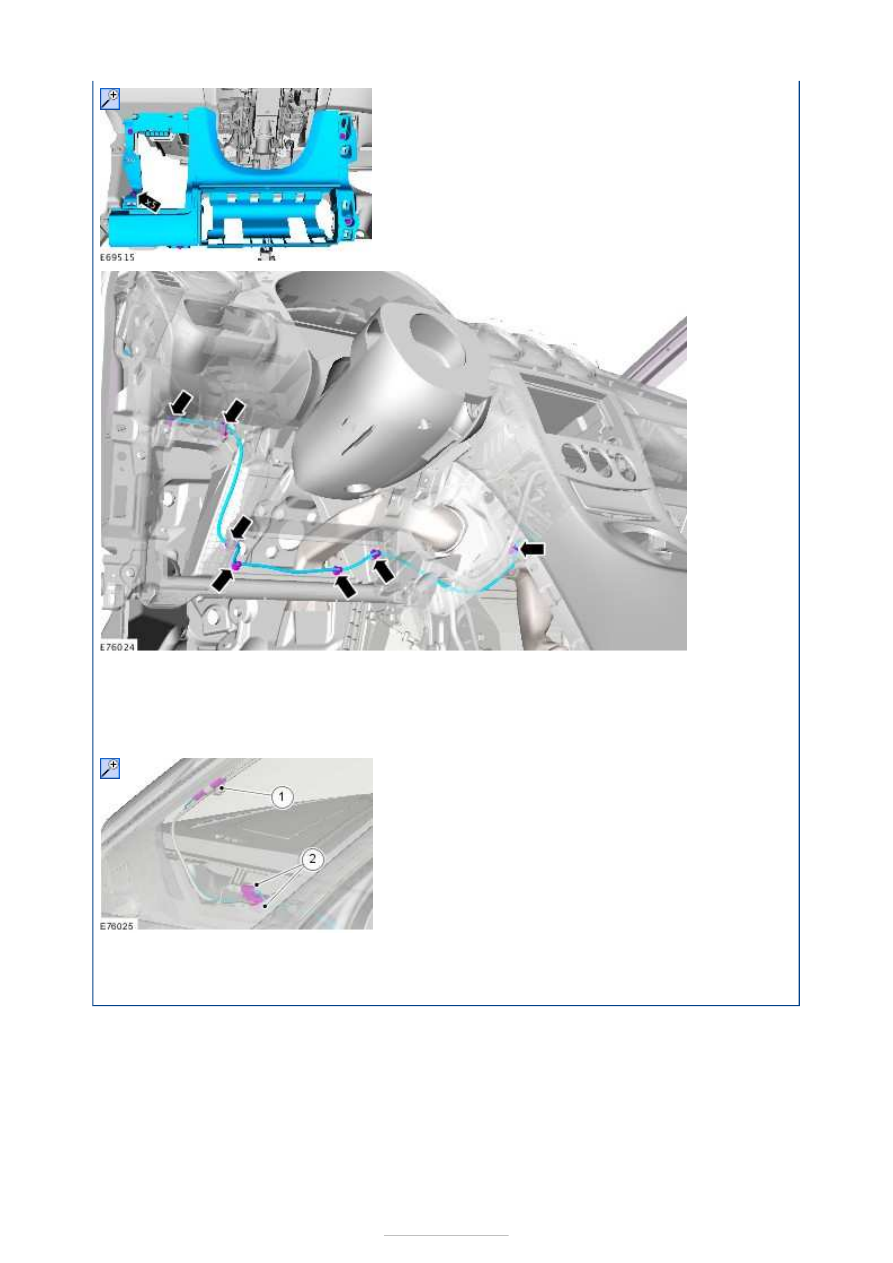

Information and Entertainment System -
Audio Unit Antenna to Connector Cable—
VIN Plate Body Style Code: S

S-MAX/Galaxy 2006.5 (02/2006-



Print

Removal and Installation

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Flat-bladed screwdriver

1. Refer to:

A-Pillar Trim Panel

 (501-05 Interior Trim

and Ornamentation, Removal and Installation).

2.

3.

4.

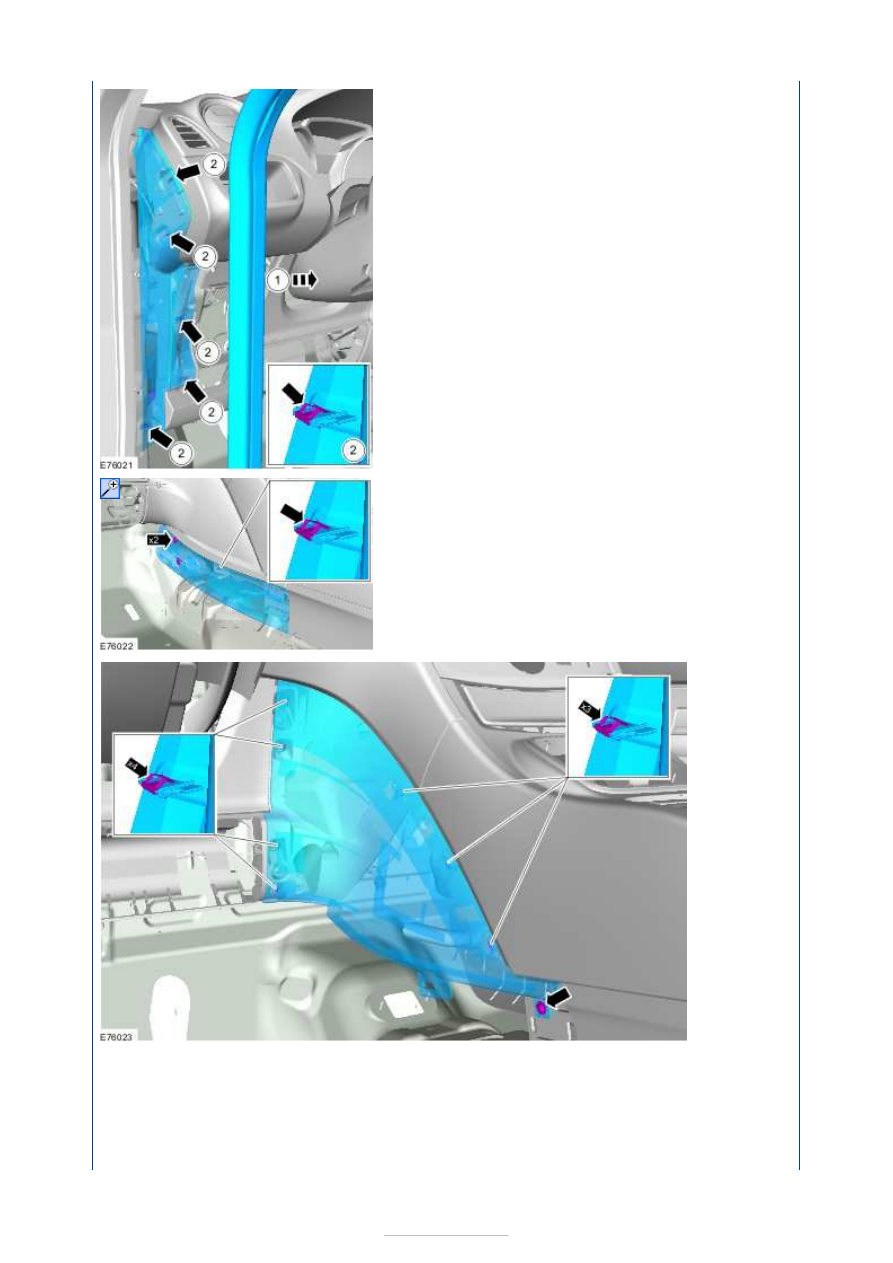

5. Refer to:

B-Pillar Trim Panel

 (501-05 Interior Trim

and Ornamentation, Removal and Installation).

6. Refer to:

C-Pillar Trim Panel - VIN Plate Body Style

Code: S

 (501-05 Interior Trim and Ornamentation,

Removal and Installation).

7. Torque: 35

Nm







8. General Equipment:

Flat-bladed screwdriver



9.
