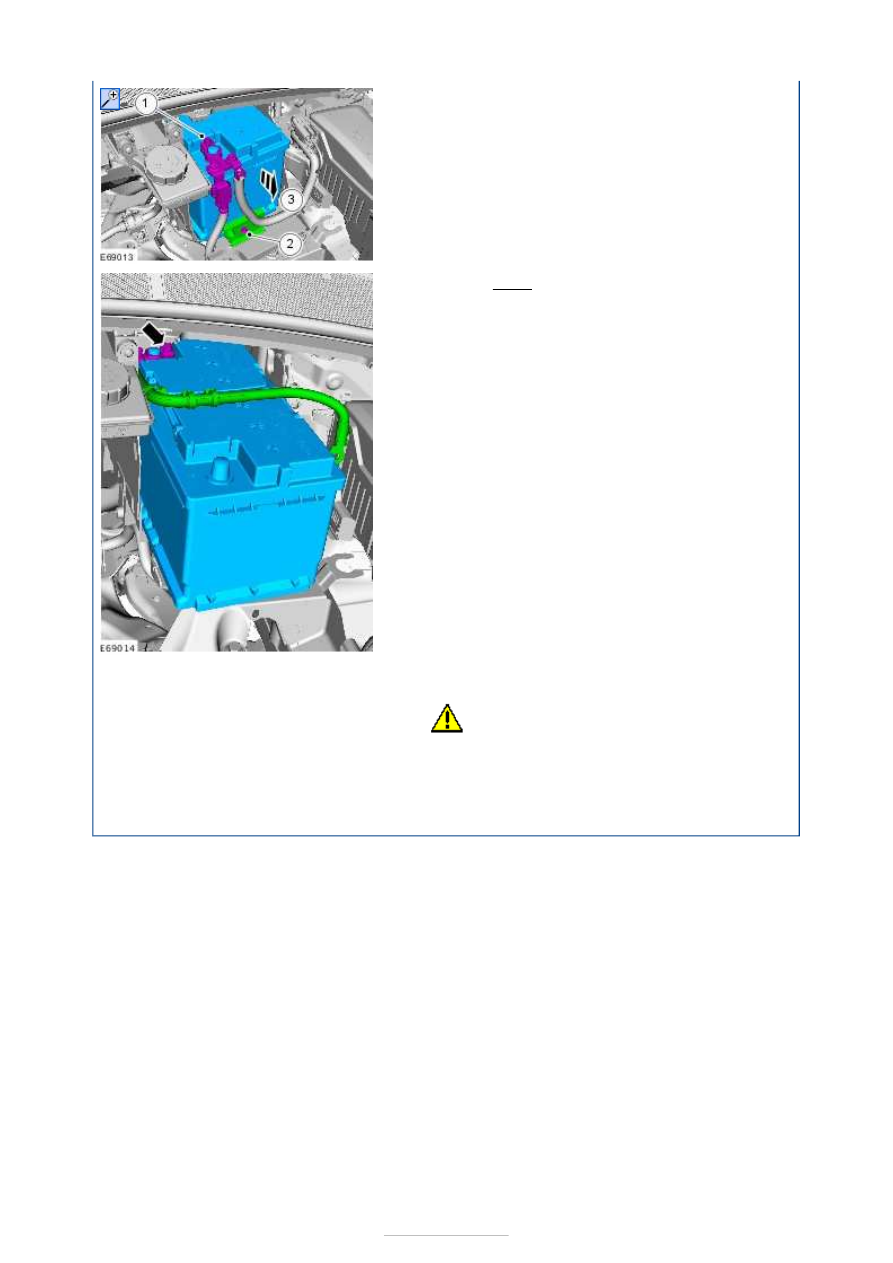

Installation

5. Torque: 5 Nm

1.

CAUTION: If installing a new battery,

only install the specified battery type.

To install, reverse the removal procedure.

Refer to:

Specifications

 (414-01 Battery,

Mounting and Cables, Specifications).





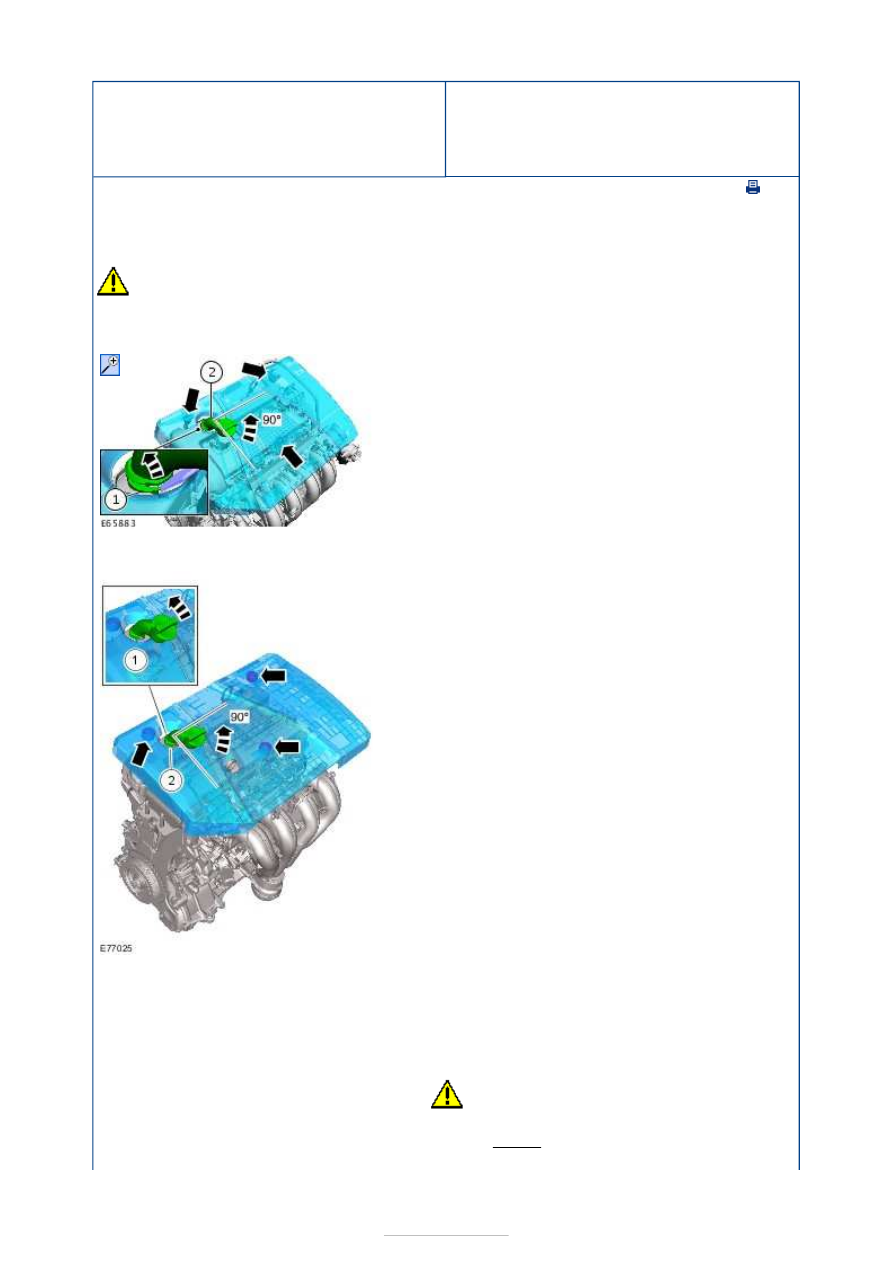

Generator and Regulator - Generator—
2.0L Duratec-HE (107kW/145PS) -
MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

CAUTION: Make sure that the ignition key is removed.

NOTE: Removal steps in this procedure may contain installation details.

Vehicles with 2.0L engine

Vehicles with 2.3L engine

All vehicles

1.

2.

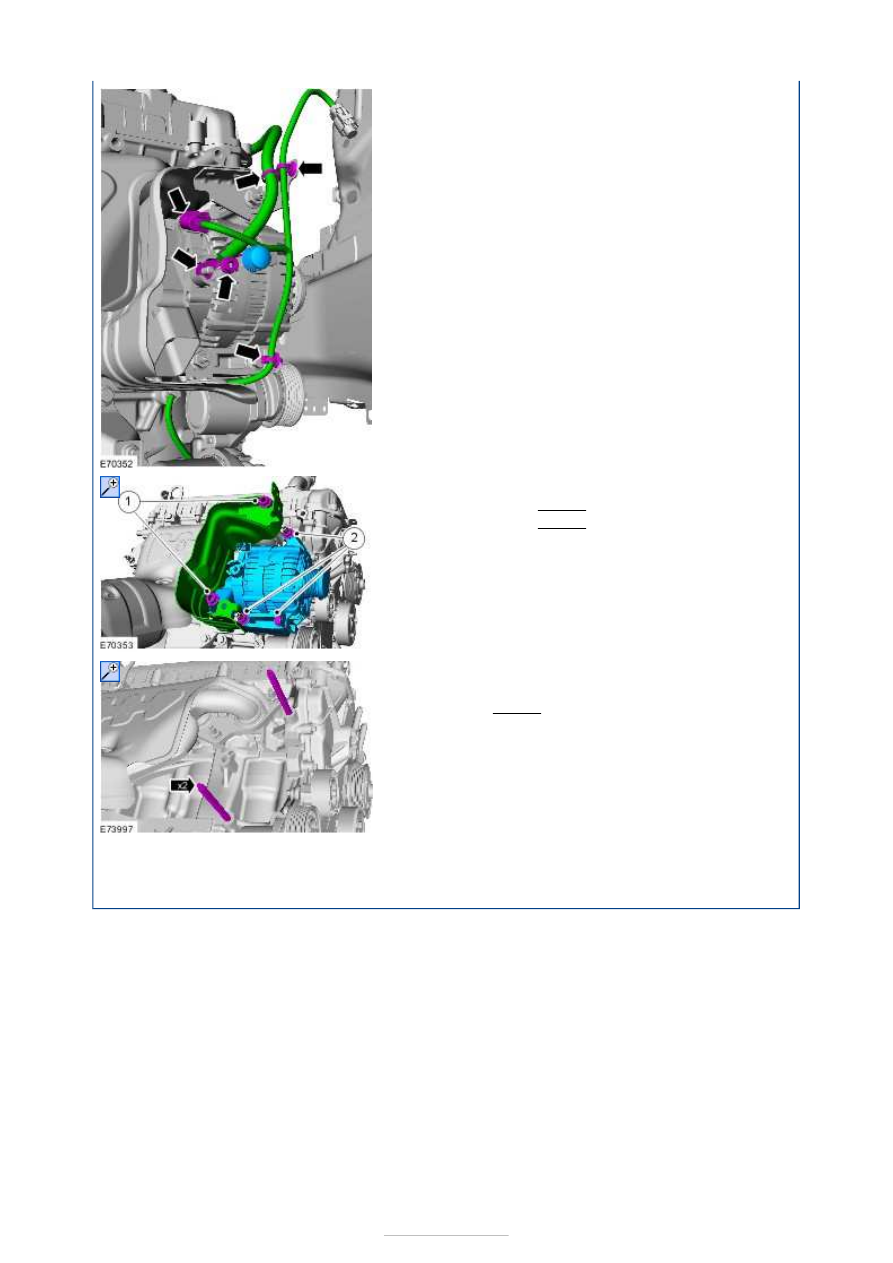

3. Remove the accessory drive belt.

Refer to: Accessory Drive Belt (303-05A,
Removal and Installation).

4.

CAUTION: Take extra care not to

damage the wiring harnesses.

Torque:

15 Nm





Installation

5.

1. Torque: 25 Nm
2. Torque: 47 Nm

6.

NOTE: The following step is only required if a
stud is loosened when the nut is removed.

Torque:

47 Nm

1. To install, reverse the removal procedure.







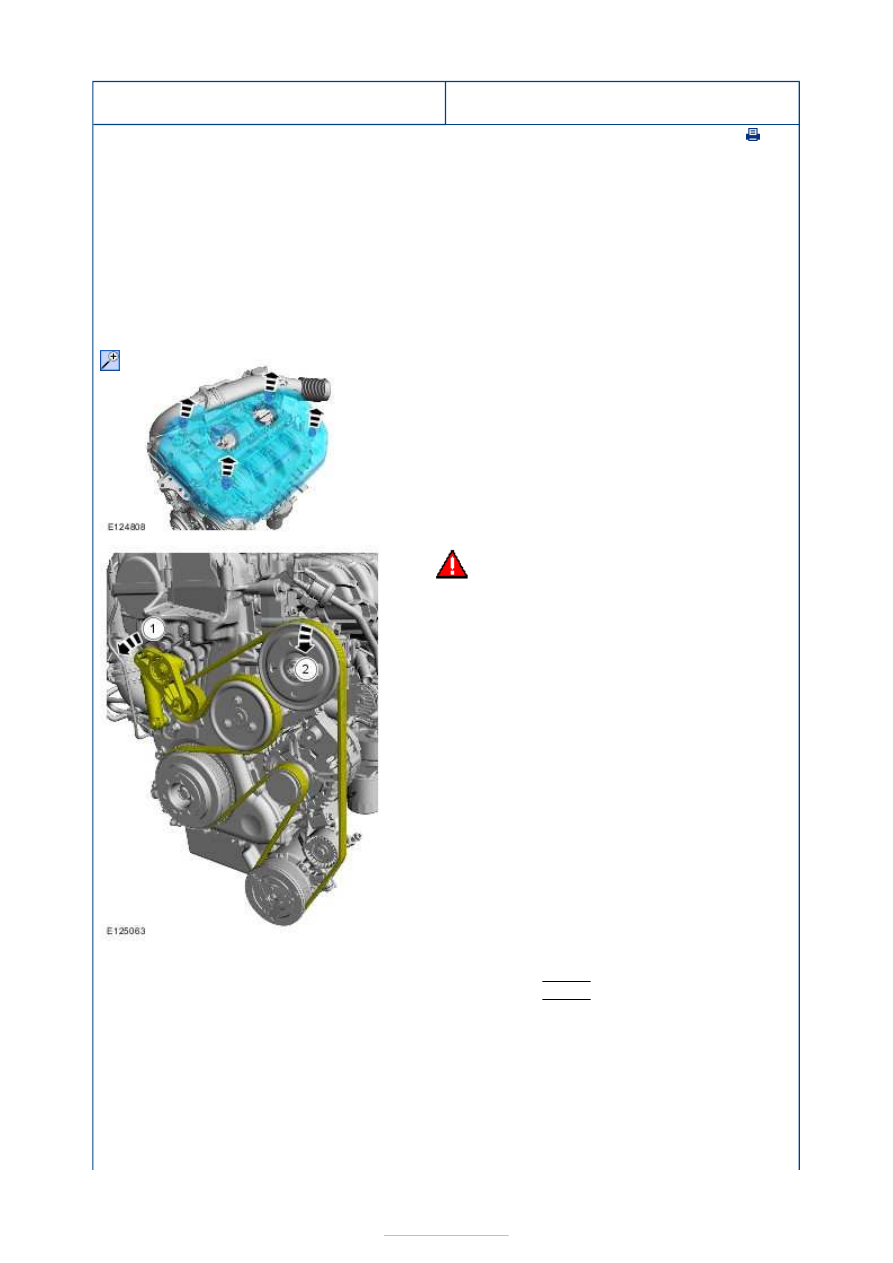

Generator and Regulator - Generator—
2.0L EcoBoost SCTi (149kW/203PS) - MI4

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

1. Refer to:

Battery Disconnect and Connect

 (414-

01 Battery, Mounting and Cables, General
Procedures).

2. Refer to:

Intake Manifold

 (303-01B Engine - 2.0L

EcoBoost SCTi (149kW/203PS) - MI4, Removal
and Installation).

3.

4.

WARNING: Take extra care when

handling the compressed spring.

5.

2. Torque: 15 Nm
3. Torque: 24 Nm
