PINPOINT TEST A : DTC B1B3612 - FRONT OUTER RIGHT PARKING AID
SENSOR SIGNAL - SHORT TO POWER

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

A1: CHECK CIRCUIT VMP13 (BU/OG) FOR SHORT TO POWER

Disconnect Front outer right parking aid sensor
C1MP13.

1

Disconnect Parking aid module C4MP01B.

2

Ignition switch in position II.

3

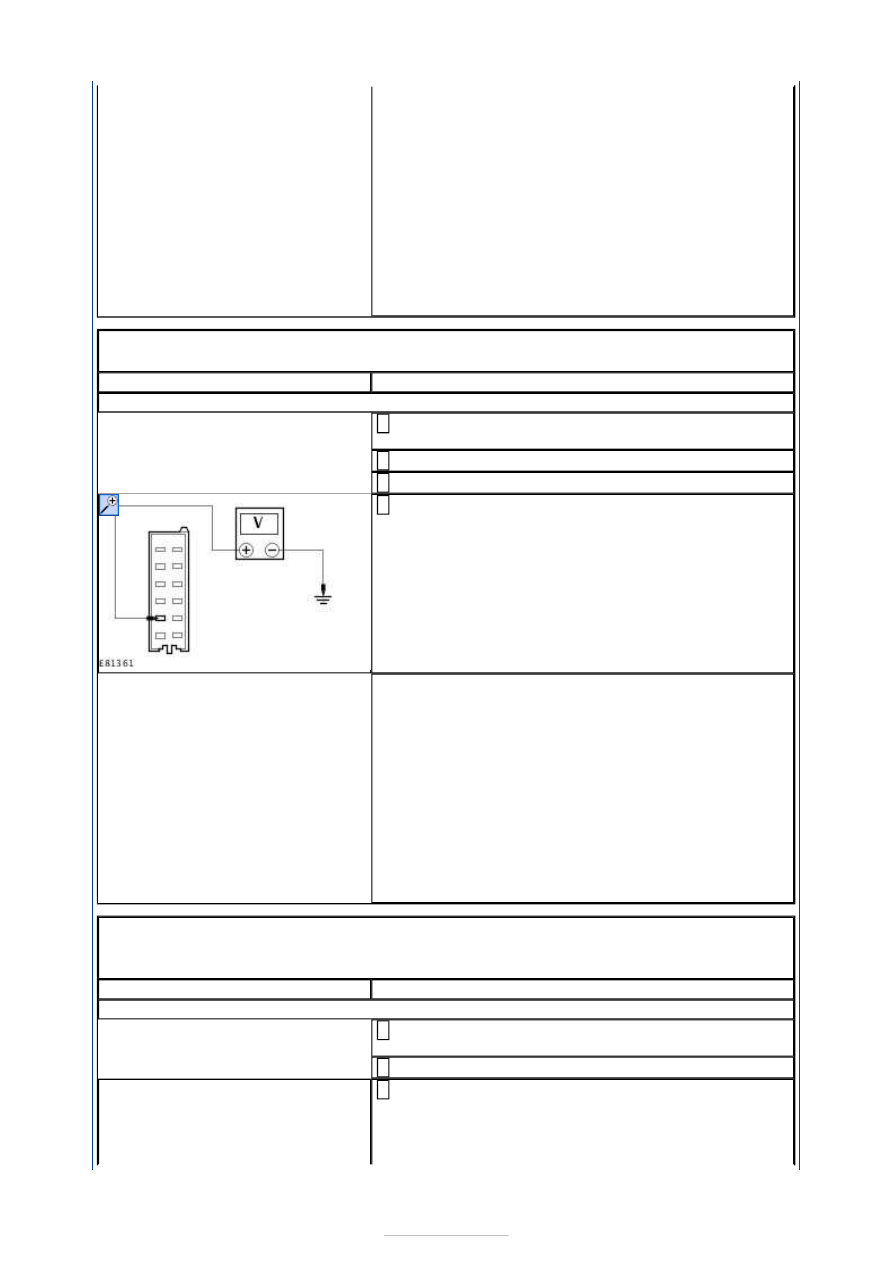

Measure the voltage between the parking aid module
C4MP01B pin 8, circuit VMP13A (BU/OG), harness

side and ground.

4

Is a voltage present?
Yes

REPAIR the circuit. TEST the system for normal
operation.

No

INSTALL a new front outer right parking aid sensor.
REFER to:

Front Parking Aid Sensor

 (413-13 Parking

Aid, Removal and Installation).
TEST the system for normal operation. If the concern
persists, INSTALL a new parking aid module.
REFER to:

Parking Aid Module

 (413-13 Parking Aid,

Removal and Installation).
TEST the system for normal operation.

PINPOINT TEST B : DTC B1B3696 - FRONT OUTER RIGHT PARKING AID
SENSOR - GROUND CIRCUIT OPEN OR PARKING AID SENSOR INTERNAL
FAILURE

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

B1: CHECK CIRCUIT RMP06 (YE/OG) FOR OPEN

Disconnect Front outer right parking aid sensor
C1MP13.

1

Disconnect Parking aid module C4MP01B.

2

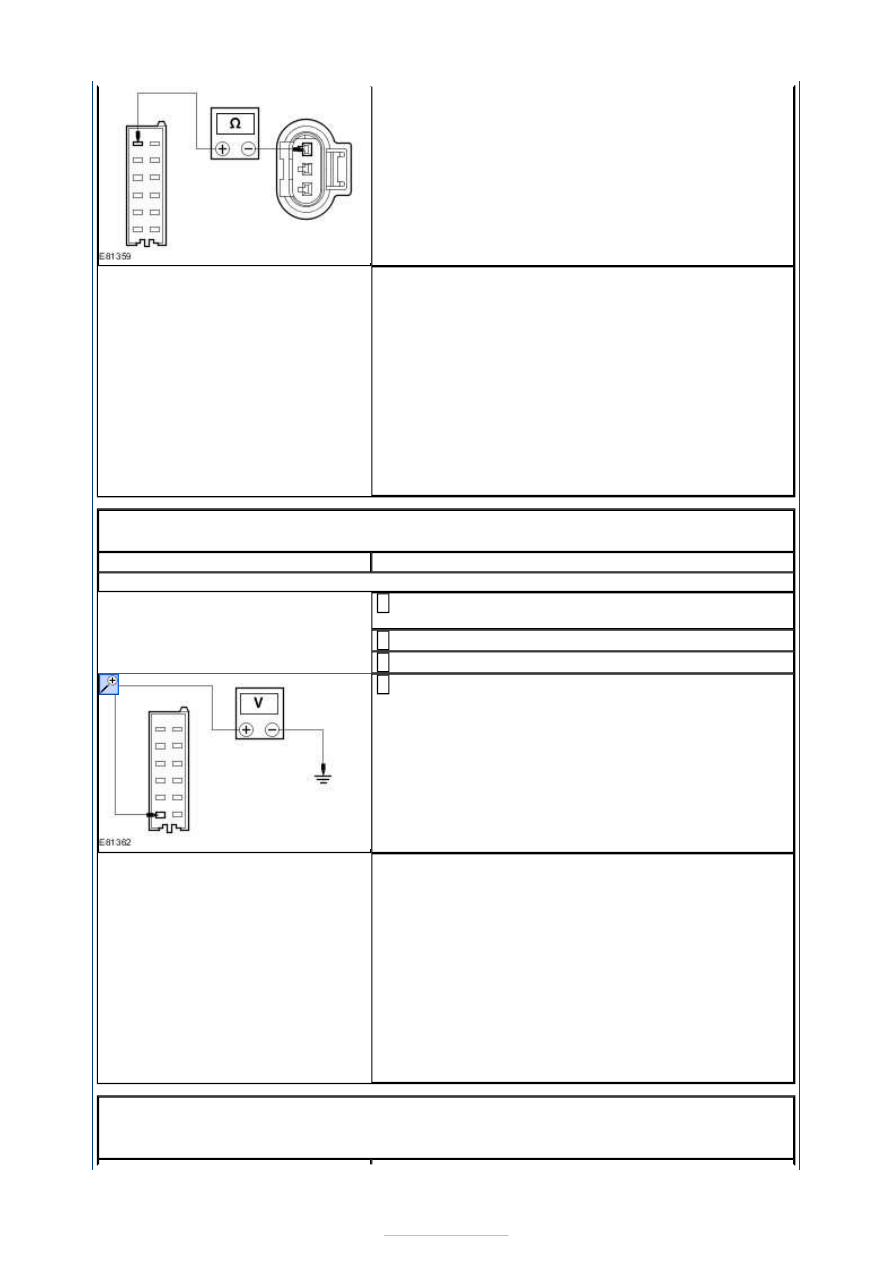

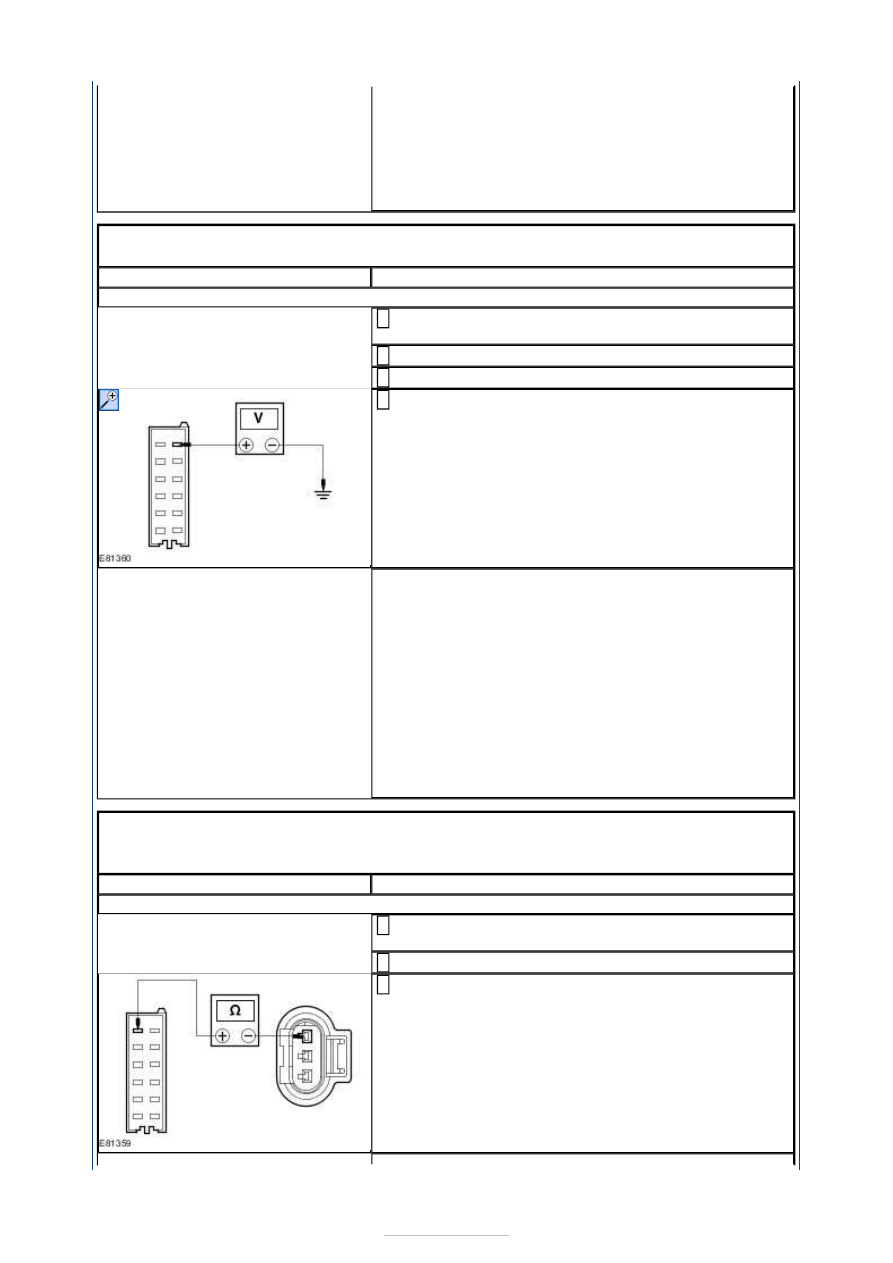

Measure the resistance between the parking aid
module C4MP01B pin 1, circuit RMP06A (YE/OG),

harness side and the front outer right parking aid
sensor C1MP13 pin 3, circuit RMP06C (YE/OG),
harness side.

3

Is the resistance less than 1 Ohm?
Yes

INSTALL a new front outer right parking aid sensor.
REFER to:

Front Parking Aid Sensor

 (413-13 Parking

Aid, Removal and Installation).
TEST the system for normal operation. If the concern





persists, INSTALL a new parking aid module.
REFER to:

Parking Aid Module

 (413-13 Parking Aid,

Removal and Installation).
TEST the system for normal operation.

No

REPAIR the circuit. TEST the system for normal
operation.

PINPOINT TEST C : DTC B1B3812 - FRONT INNER RIGHT PARKING AID
SENSOR SIGNAL - SHORT TO POWER

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

C1: CHECK CIRCUIT VMP12 (BU/GY) FOR SHORT TO POWER

Disconnect Front inner right parking aid sensor
C1MP12.

1

Disconnect Parking aid module C4MP01B.

2

Ignition switch in position II.

3

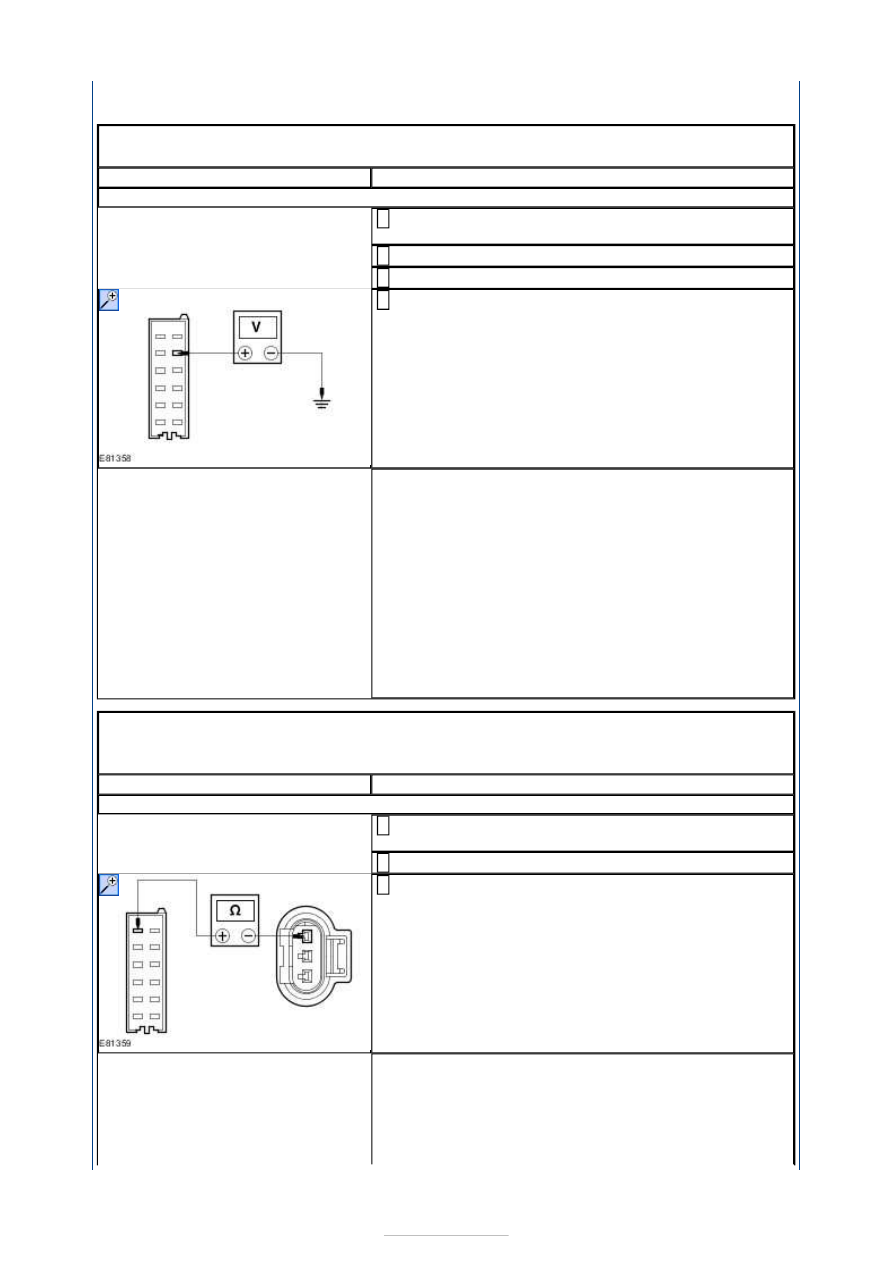

Measure the voltage between the parking aid module
C4MP01B pin 7, circuit VMP12A (BU/GY), harness

side and ground.

4

Is a voltage present?
Yes

REPAIR the circuit. TEST the system for normal
operation.

No

INSTALL a new front inner right parking aid sensor.
REFER to:

Front Parking Aid Sensor

 (413-13 Parking

Aid, Removal and Installation).
TEST the system for normal operation. If the concern
persists, INSTALL a new parking aid module.
REFER to:

Parking Aid Module

 (413-13 Parking Aid,

Removal and Installation).
TEST the system for normal operation.

PINPOINT TEST D : DTC B1B3896 - FRONT INNER RIGHT PARKING AID
SENSOR - GROUND CIRCUIT OPEN OR PARKING AID SENSOR INTERNAL
FAILURE

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

D1: CHECK CIRCUIT RMP06 (YE/OG) FOR OPEN

Disconnect Front inner right parking aid sensor
C1MP12.

1

Disconnect Parking aid module C4MP01B.

2

Measure the resistance between the parking aid
module C4MP01B pin 1, circuit RMP06A (YE/OG),

harness side and the front inner right parking aid
sensor C1MP12 pin 3, circuit RMP06E (YE/OG),
harness side.

3





Is the resistance less than 1 Ohm?
Yes

INSTALL a new front inner right parking aid sensor.
REFER to:

Front Parking Aid Sensor

 (413-13 Parking

Aid, Removal and Installation).
TEST the system for normal operation. If the concern
persists, INSTALL a new parking aid module.
REFER to:

Parking Aid Module

 (413-13 Parking Aid,

Removal and Installation).
TEST the system for normal operation.

No

REPAIR the circuit. TEST the system for normal
operation.

PINPOINT TEST E : DTC B1B4012 - FRONT OUTER LEFT PARKING AID
SENSOR SIGNAL - SHORT TO POWER

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

E1: CHECK CIRCUIT VMP11 (BU/GN) FOR SHORT TO POWER

Disconnect Front outer left parking aid sensor
C1MP11.

1

Disconnect Parking aid module C4MP01B.

2

Ignition switch in position II.

3

Measure the voltage between the parking aid module
C4MP01B pin 7, circuit VMP11A (BU/GN), harness

side and ground.

4

Is a voltage present?
Yes

REPAIR the circuit. TEST the system for normal
operation.

No

INSTALL a new front outer left parking aid sensor.
REFER to:

Front Parking Aid Sensor

 (413-13 Parking

Aid, Removal and Installation).
TEST the system for normal operation. If the concern
persists, INSTALL a new parking aid module.
REFER to:

Parking Aid Module

 (413-13 Parking Aid,

Removal and Installation).
TEST the system for normal operation.

PINPOINT TEST F : DTC B1B4096 - FRONT OUTER LEFT PARKING AID
SENSOR - GROUND CIRCUIT OPEN OR PARKING AID SENSOR INTERNAL
FAILURE

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

F1: CHECK CIRCUIT RMP06 (YE/OG) FOR OPEN

Disconnect Front outer left parking aid sensor
C1MP11.

1

Disconnect Parking aid module C4MP01B.

2

Measure the resistance between the parking aid
module C4MP01B pin 1, circuit RMP06A (YE/OG),

harness side and the front outer left parking aid
sensor C1MP11 pin 3, circuit RMP06F (YE/OG),

3



harness side.

Is the resistance less than 1 Ohm?
Yes

INSTALL a new front outer left parking aid sensor.
REFER to:

Front Parking Aid Sensor

 (413-13 Parking

Aid, Removal and Installation).
TEST the system for normal operation. If the concern
persists, INSTALL a new parking aid module.
REFER to:

Parking Aid Module

 (413-13 Parking Aid,

Removal and Installation).
TEST the system for normal operation.

No

REPAIR the circuit. TEST the system for normal
operation.

PINPOINT TEST G : DTC B1B4212 - FRONT INNER LEFT PARKING AID
SENSOR SIGNAL - SHORT TO POWER

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

G1: CHECK CIRCUIT VMP10 (WH/BU) FOR SHORT TO POWER

Disconnect Front inner left parking aid sensor
C1MP10.

1

Disconnect Parking aid module C4MP01B.

2

Ignition switch in position II.

3

Measure the voltage between the parking aid module
C4MP01B pin 6, circuit VMP10A (WH/BU), harness

side and ground.

4

Is a voltage present?
Yes

REPAIR the circuit. TEST the system for normal
operation.

No

INSTALL a new front inner left parking aid sensor.
REFER to:

Front Parking Aid Sensor

 (413-13 Parking

Aid, Removal and Installation).
TEST the system for normal operation. If the concern
persists, INSTALL a new parking aid module.
REFER to:

Parking Aid Module

 (413-13 Parking Aid,

Removal and Installation).
TEST the system for normal operation.

PINPOINT TEST H : DTC B1B4296 - FRONT INNER LEFT PARKING AID
SENSOR - GROUND CIRCUIT OPEN OR PARKING AID SENSOR INTERNAL
FAILURE
