Ford Galaxy / Ford S-MAX. Manual - part 713

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

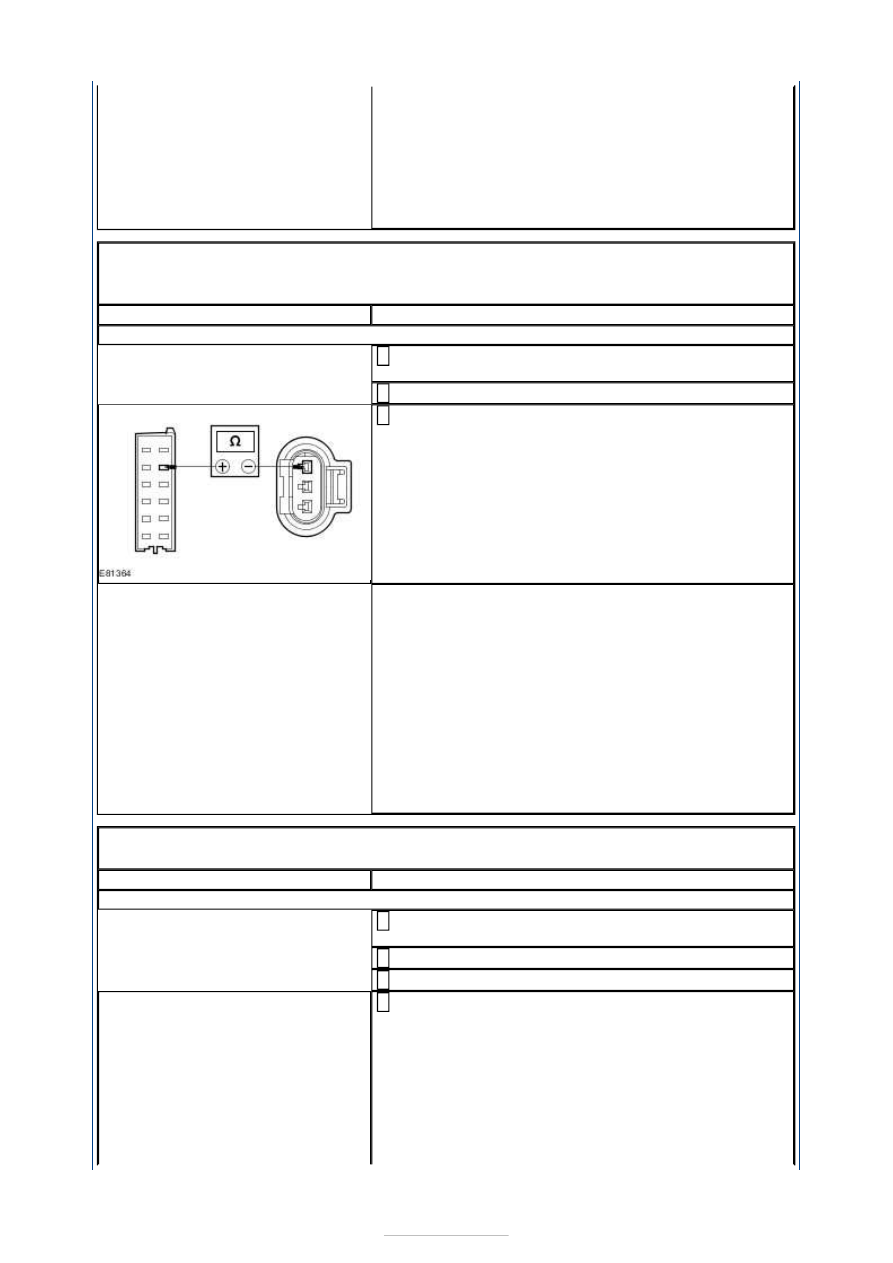

H1: CHECK CIRCUIT RMP06 (YE/OG) FOR OPEN

Disconnect Front inner left parking aid sensor
C1MP10.

1

Disconnect Parking aid module C4MP01B.

2

Measure the resistance between the parking aid
module C4MP01B pin 1, circuit RMP06A (YE/OG),

harness side and the front inner left parking aid
sensor C1MP10 pin 3, circuit RMP06G (YE/OG),
harness side.

3

Is the resistance less than 1 Ohm?
Yes

INSTALL a new front inner left parking aid sensor.
REFER to:

Front Parking Aid Sensor

 (413-13 Parking

Aid, Removal and Installation).
TEST the system for normal operation. If the concern
persists, INSTALL a new parking aid module.
REFER to:

Parking Aid Module

 (413-13 Parking Aid,

Removal and Installation).
TEST the system for normal operation.

No

REPAIR the circuit. TEST the system for normal
operation.

PINPOINT TEST I : DTC B1B4412 - REAR OUTER RIGHT PARKING AID
SENSOR SIGNAL - SHORT TO POWER

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

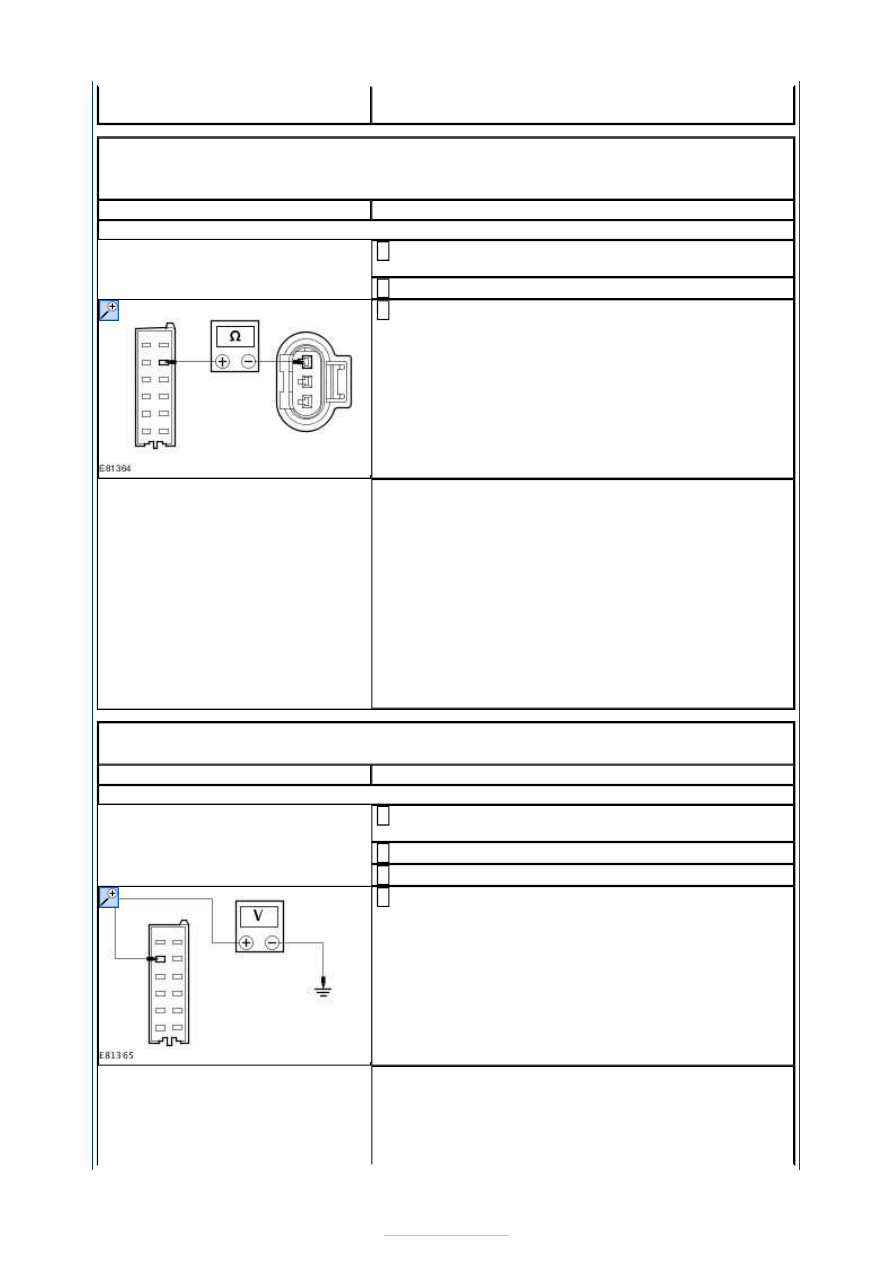

I1: CHECK CIRCUIT VMP17 (YE/OG) FOR SHORT TO POWER

Disconnect Rear outer right parking aid sensor
C4MP17.

1

Disconnect Parking aid module C4MP01C.

2

Ignition switch in position II.

3

Measure the voltage between the parking aid module
C4MP01C pin 4, circuit VMP17A (YE/OG), harness

side and ground.

4

Is a voltage present?
Yes

REPAIR the circuit. TEST the system for normal
operation.

No

INSTALL a new rear outer right parking aid sensor.
REFER to:

Rear Parking Aid Sensor

 (413-13 Parking

Aid, Removal and Installation).
TEST the system for normal operation. If the concern
persists, INSTALL a new parking aid module.
REFER to:

Parking Aid Module

 (413-13 Parking Aid,





Removal and Installation).
TEST the system for normal operation.

PINPOINT TEST J : DTC B1B4496 - REAR OUTER RIGHT PARKING AID
SENSOR - GROUND CIRCUIT OPEN OR PARKING AID SENSOR INTERNAL
FAILURE

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

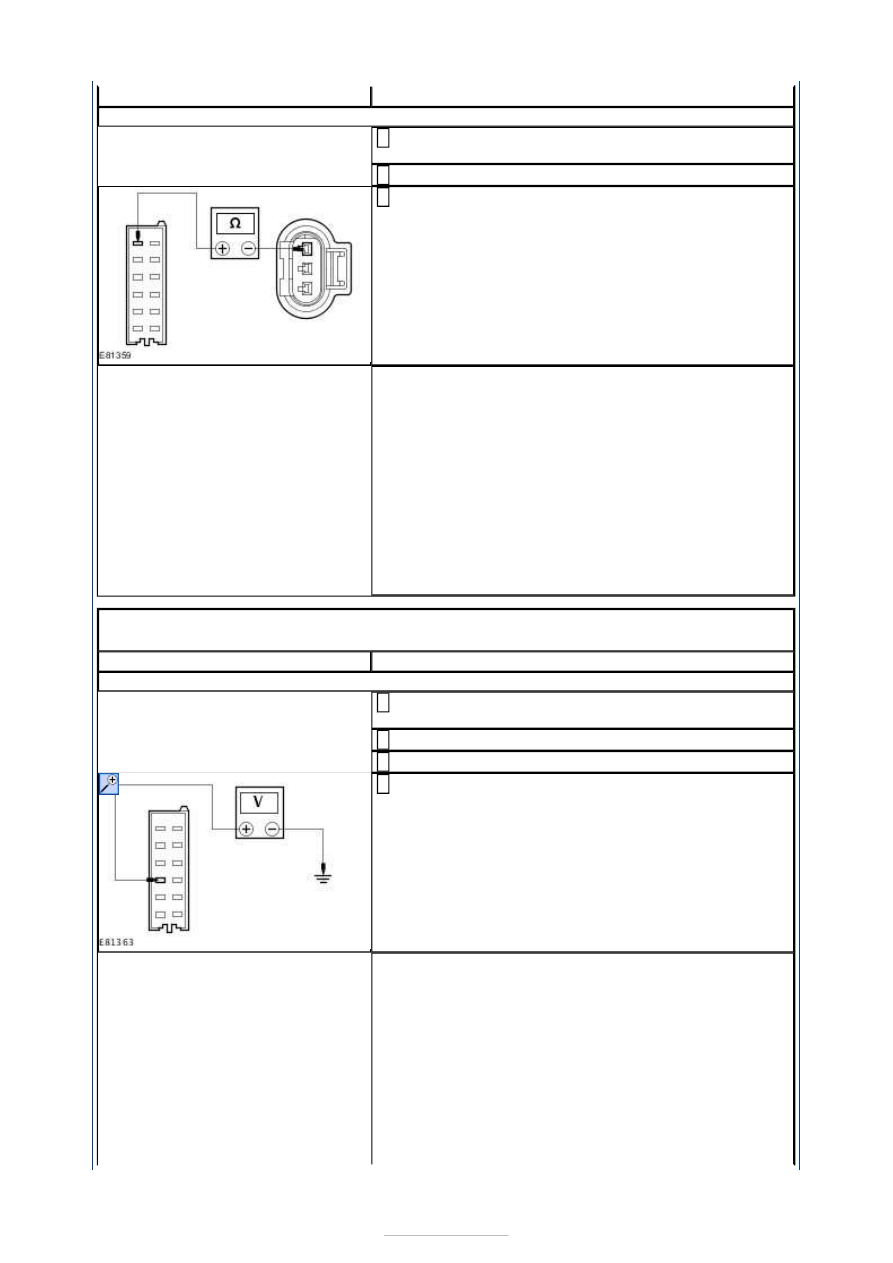

J1: CHECK CIRCUIT RMP07 (GN/WH) FOR OPEN

Disconnect Rear outer right parking aid sensor
C4MP17.

1

Disconnect Parking aid module C4MP01C.

2

Measure the resistance between the parking aid
module C4MP01C pin 8, circuit RMP07A (GN/WH),

harness side and the rear outer right parking aid
sensor C4MP17 pin 3, circuit RMP07E (GN/WH),
harness side.

3

Is the resistance less than 1 Ohm?
Yes

INSTALL a new rear outer right parking aid sensor.
REFER to:

Rear Parking Aid Sensor

 (413-13 Parking

Aid, Removal and Installation).
TEST the system for normal operation. If the concern
persists, INSTALL a new parking aid module.
REFER to:

Parking Aid Module

 (413-13 Parking Aid,

Removal and Installation).
TEST the system for normal operation.

No

REPAIR the circuit. TEST the system for normal
operation.

PINPOINT TEST K : DTC B1B4612 - REAR INNER RIGHT PARKING AID
SENSOR SIGNAL - SHORT TO POWER

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

K1: CHECK CIRCUIT VMP16 (YE/GY) FOR SHORT TO POWER

Disconnect Rear inner right parking aid sensor
C4MP16.

1

Disconnect Parking aid module C4MP01C.

2

Ignition switch in position II.

3

Measure the voltage between the parking aid module
C4MP01C pin 2, circuit VMP16A (YE/GY), harness

side and ground.

4

Is a voltage present?
Yes

REPAIR the circuit. TEST the system for normal
operation.

No





INSTALL a new rear inner right parking aid sensor.
REFER to:

Rear Parking Aid Sensor

 (413-13 Parking

Aid, Removal and Installation).
TEST the system for normal operation. If the concern
persists, INSTALL a new parking aid module.
REFER to:

Parking Aid Module

 (413-13 Parking Aid,

Removal and Installation).
TEST the system for normal operation.

PINPOINT TEST L : DTC B1B4696 - REAR INNER RIGHT PARKING AID
SENSOR - GROUND CIRCUIT OPEN OR PARKING AID SENSOR INTERNAL
FAILURE

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

L1: CHECK CIRCUIT RMP07 (GN/WH) FOR OPEN

Disconnect Rear inner right parking aid sensor
C4MP16.

1

Disconnect Parking aid module C4MP01C.

2

Measure the resistance between the parking aid
module C4MP01C pin 8, circuit RMP07A (GN/WH),

harness side and the rear inner right parking aid
sensor C4MP16 pin 3, circuit RMP07D (GN/WH),
harness side.

3

Is the resistance less than 1 Ohm?
Yes

INSTALL a new rear inner right parking aid sensor.
REFER to:

Rear Parking Aid Sensor

 (413-13 Parking

Aid, Removal and Installation).
TEST the system for normal operation. If the concern
persists, INSTALL a new parking aid module.
REFER to:

Parking Aid Module

 (413-13 Parking Aid,

Removal and Installation).
TEST the system for normal operation.

No

REPAIR the circuit. TEST the system for normal
operation.

PINPOINT TEST M : DTC B1B4812 - REAR OUTER LEFT PARKING AID
SENSOR SIGNAL - SHORT TO POWER

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

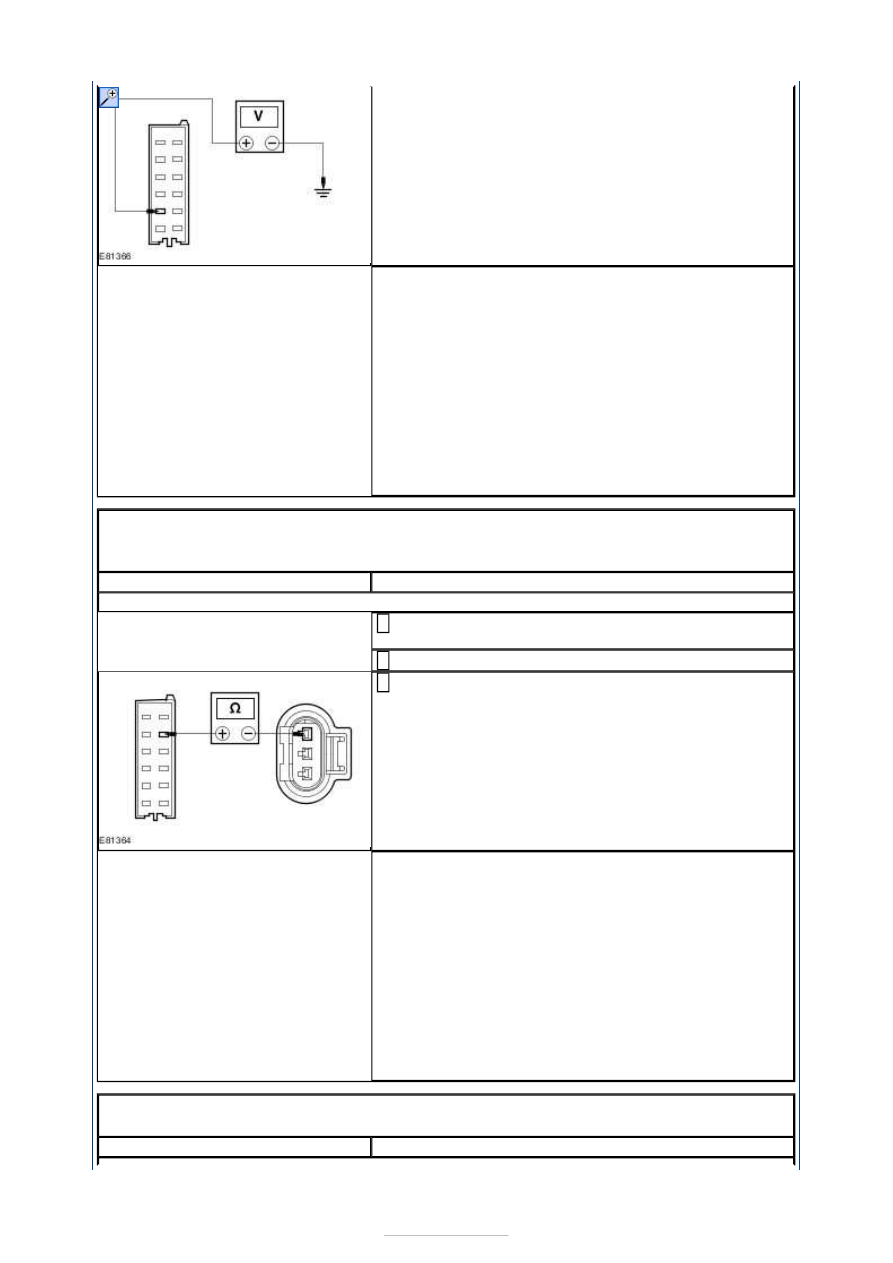

M1: CHECK CIRCUIT VMP15 (YE/GN) FOR SHORT TO POWER

Disconnect Rear outer left parking aid sensor
C4MP15.

1

Disconnect Parking aid module C4MP01C.

2

Ignition switch in position II.

3

Measure the voltage between the parking aid module
C4MP01C pin 5, circuit VMP15A (YE/GN), harness

side and ground.

4



Is a voltage present?
Yes

REPAIR the circuit. TEST the system for normal
operation.

No

INSTALL a new rear outer left parking aid sensor.
REFER to:

Rear Parking Aid Sensor

 (413-13 Parking

Aid, Removal and Installation).
TEST the system for normal operation. If the concern
persists, INSTALL a new parking aid module.
REFER to:

Parking Aid Module

 (413-13 Parking Aid,

Removal and Installation).
TEST the system for normal operation.

PINPOINT TEST N : DTC B1B4896 - REAR OUTER LEFT PARKING AID
SENSOR - GROUND CIRCUIT OPEN OR PARKING AID SENSOR INTERNAL
FAILURE

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

N1: CHECK CIRCUIT RMP07 (GN/WH) FOR OPEN

Disconnect Rear outer left parking aid sensor
C4MP15.

1

Disconnect Parking aid module C4MP01C.

2

Measure the resistance between the parking aid
module C4MP01C pin 8, circuit RMP07A (GN/WH),

harness side and the rear outer left parking aid
sensor C4MP15 pin 3, circuit RMP07B (GN/WH),
harness side.

3

Is the resistance less than 1 Ohm?
Yes

INSTALL a new rear outer left parking aid sensor.
REFER to:

Rear Parking Aid Sensor

 (413-13 Parking

Aid, Removal and Installation).
TEST the system for normal operation. If the concern
persists, INSTALL a new parking aid module.
REFER to:

Parking Aid Module

 (413-13 Parking Aid,

Removal and Installation).
TEST the system for normal operation.

No

REPAIR the circuit. TEST the system for normal
operation.

PINPOINT TEST O : DTC B1B5012 - REAR INNER LEFT PARKING AID
SENSOR SIGNAL - SHORT TO POWER

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS
