Warning Devices - Warning Devices

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation

Tire Pressure Monitoring System

For additional information, refer to:

Tire Pressure Monitoring System (TPMS)

 (204-04

Wheels and Tires, Description and Operation).

Proximity Warning System

For additional information, refer to:

Proximity Warning System

 (413-09 Warning Devices,

Description and Operation).

Safety Belt Minder System

For additional information, refer to:

Safety Belt System

 (501-20A Safety Belt System,

Description and Operation).

Warning Devices - Proximity Warning
System

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation

System Operation - Speed Control

The speed control system is integrated within the engine management system and uses
fueling intervention to automatically maintain a set vehicle speed. Once engaged, the speed
control system can also be used to accelerate the vehicle without using the accelerator
pedal. The speed control system comprises the following components:

On/Off/Cancel switch
+ and – (set/accelerate and decelerate)
Resume switch
Clockspring
Speed control display (in the instrument cluster)

The speed control system uses various inputs from the following:

brake pedal switch
clutch pedal switch
accelerator pedal position (APP) sensor
park brake signal
powertrain control module (PCM)
stability assist module
transmission control module (if equipped)

The speed control is operated by the driver using the steering wheel switches. When the
speed control is active (by pressing ACC switch on and after pressing set + or -), the PCM
regulates the vehicle speed so that it is equal to or less than that of the set speed
depending upon the traffic situations.

System Operation - Adaptive Speed Control



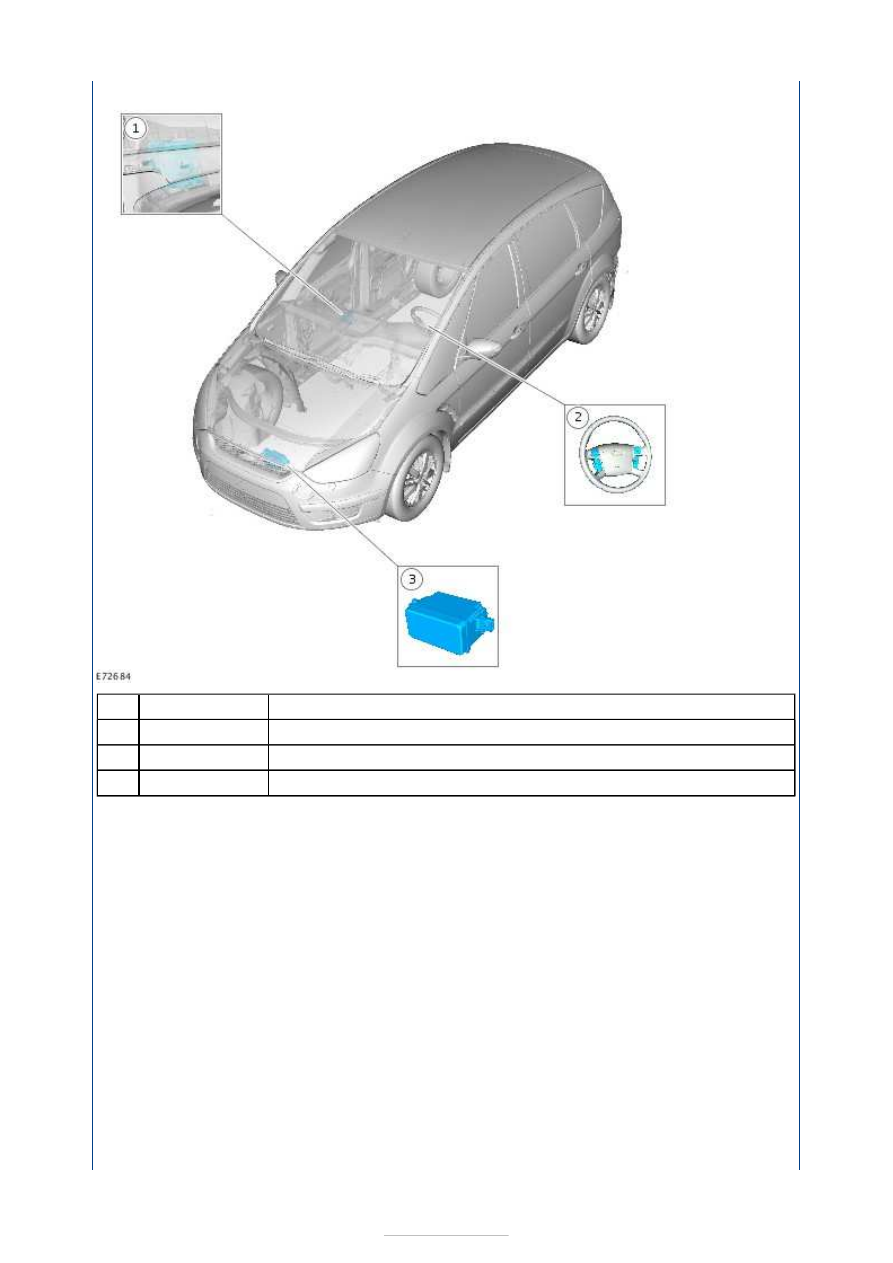

Description

Proximity warning module

Adaptive speed control steering wheel switches

Proximity warning radar unit

In addition to the standard speed control system, the adaptive speed control system uses
the proximity warning radar unit to detect the speed, distance and range rate of vehicles
ahead of it.

The adaptive speed control system is similar to conventional speed control in that it
maintains the vehicle's pre-set speed. However, unlike conventional speed control, the
adaptive speed control system can automatically adjust speed in order to maintain a
suitable distance between vehicles in the same lane. This is achieved through the proximity
warning radar unit, proximity warning module and is controlled by the adaptive speed
control steering wheel switches. If the vehicle in front slows down, or if another object is
detected, the adaptive speed control system sends a signal to the engine and braking
system to decelerate. Then when the road is clear, the adaptive speed control system will
accelerate the vehicle back to the set speed.

The adaptive speed control system is also capable of assisting the driver when the brakes
need to be applied in an emergency situation.

When the forward alert system detects that a collision with an object in front of the vehicle
may occur, an audible and visual warning is displayed in the instrument cluster. The
warning level can be adjusted to suit the driver. In addition to the driver warning, the
forward alert system calculates the need of assisting the driver in a braking situation by a

Item

1

2

3



Part Number

—

—

—

possible precharge of the brake pressure by raising the emergency brake assist (EBA) level.

In general, the system is only reacting on movable (non-stationary) targets and has a
requirement of minimum speed to be activated.

Adaptive speed control and forward alert are not available on vehicles with a standard anti-
lock braking system (ABS) or standard stability assist module. Adaptive speed control
works only in combination with an enhanced stability assist module or an anti-lock brake
system/traction control module which is standard on vehicles that are equipped with
continuous damping control (CDC).

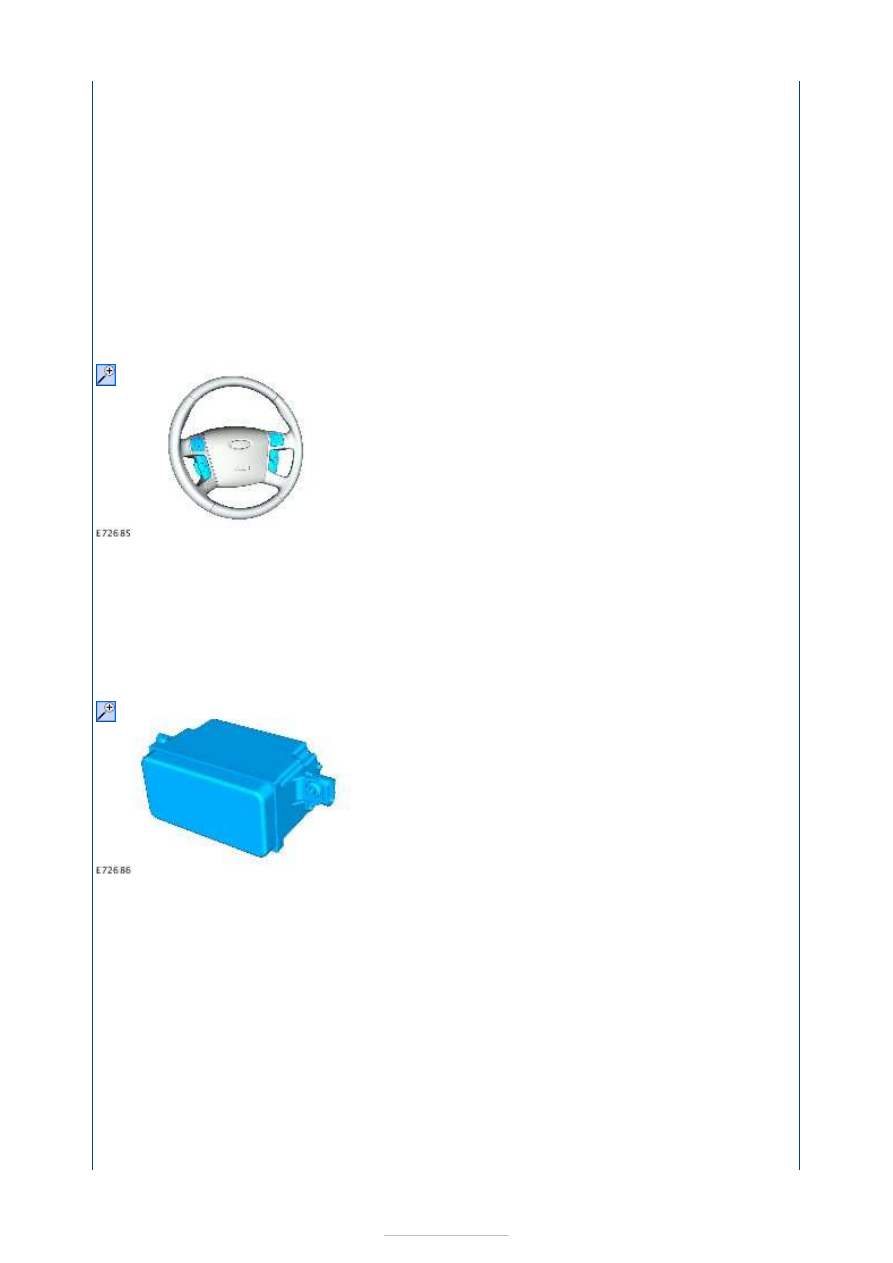

Speed Control Steering Wheel Switches

The driver is able to switch the adaptive speed control system on or off through the
steering wheel switches (ACC on & Set+/-), as well as being able to change the various
settings. The time gap between the vehicle, and the vehicle in front can be set in 5 steps
through the rocker buttons behind the cancel buttons the left side. In addition the forward
alert system can be switched on or off with the button on the left lower side of the steering
wheel.

Proximity Warning Radar Unit

The proximity warning radar unit is installed behind the adaptive speed control front
bumper grill of the vehicle

The proximity warning radar unit continuously calculates the distance between itself and
any objects in its path and relays this information to the proximity warning module. If the
proximity warning radar unit becomes damaged due to an accident it is important
to install a new component. A bracket twisted during any accident repair
operation at the front of the vehicle requires a new proximity warning radar unit
to be installed, as the proximity warning radar unit must look accurately in the
straight forward position at all times.

Proximity Warning Module
