Ford Galaxy / Ford S-MAX. Manual - part 662

Climate Control - Air Conditioning (A/C)
Compressor—2.0L Duratec-HE
(107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4

S-MAX/Galaxy 2006.5 (02/2006



Print

Removal and Installation

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

Name

Specification

Compressor Oil - Air Conditioning WSH-M1C231-B / 6U7J-M1C231-AA

1. Refer to:

Air Conditioning (A/C) System Recovery,

Evacuation and Charging

 (412-00 Climate Control

System - General Information, General Procedures).

2. Refer to:

Accessory Drive Belt

 (303-05A Accessory

Drive - 2.0L Duratec-HE (107kW/145PS) - MI4/2.0L
Duratec-HE Flex Fuel (107kW/145PS) - MI4/2.3L
Duratec-HE (118kW/160PS) - MI4, Removal and
Installation).

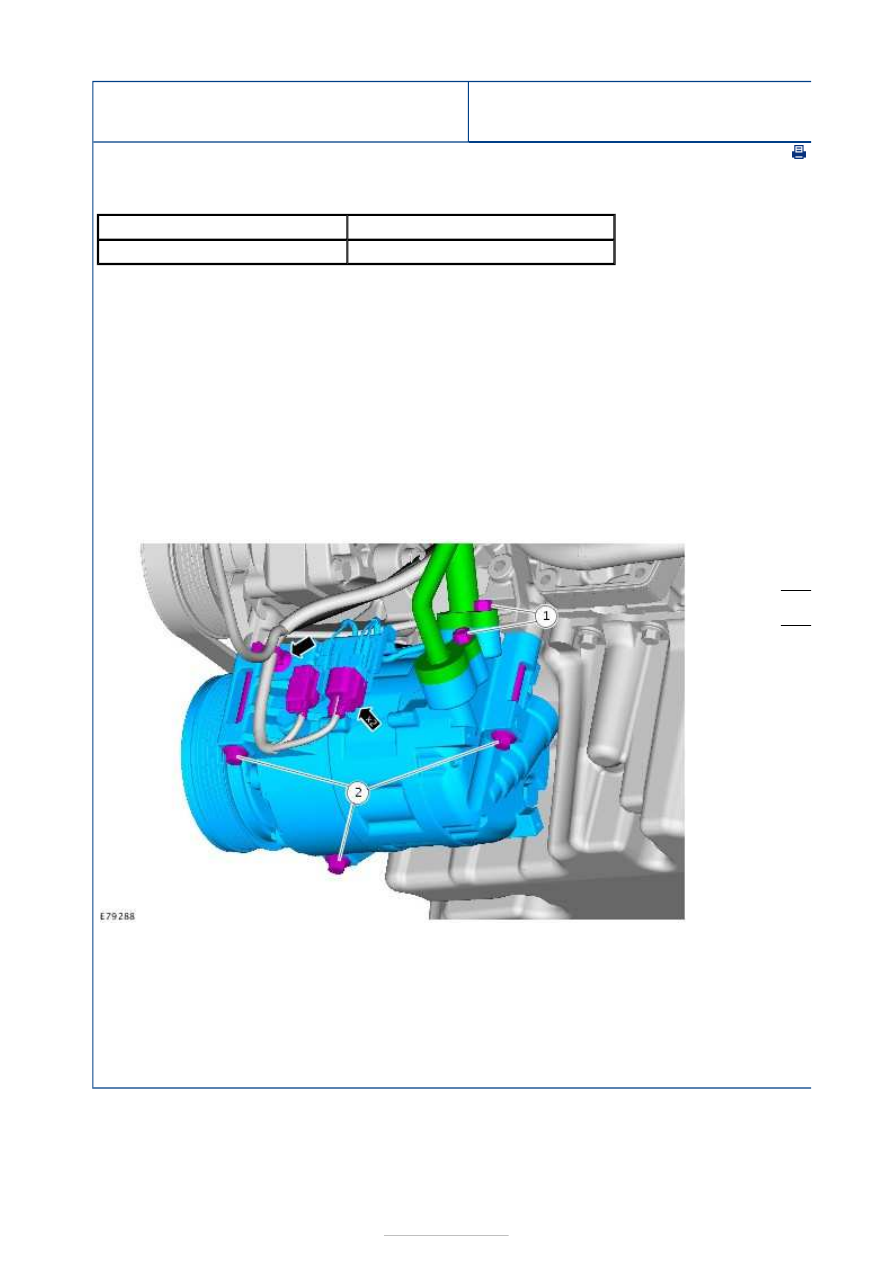

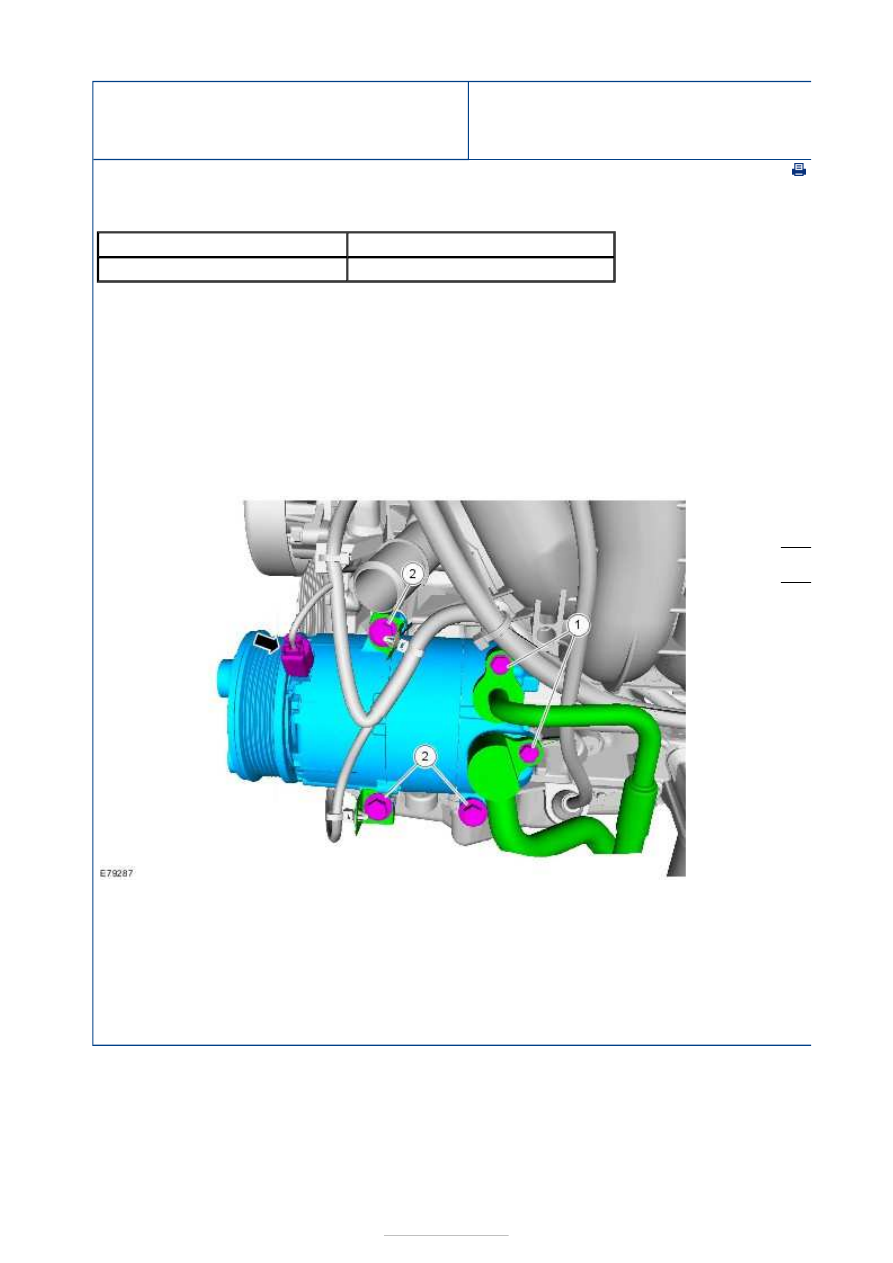

3.

1. Torque:

24 Nm

2. Torque:

25 Nm

1. Coat the O-rings on the refrigerant lines.

Material:

Compressor Oil - Air Conditioning (WSH-

M1C231-B / 6U7J-M1C231-AA)



2. To install, reverse the removal procedure.



Climate Control - Air Conditioning (A/C)
Compressor—2.5L Duratec (162kW/220PS) -
VI5

S-MAX/Galaxy 2006.5 (02/2006



Print

Removal and Installation

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

Name

Specification

Compressor Oil - Air Conditioning WSH-M1C231-B / 6U7J-M1C231-AA

1. Carry out the air conditioning (A/C) system recovery

procedure.

Refer to:

Air Conditioning (A/C) System Recovery,

Evacuation and Charging

 (412-00 Climate Control

System - General Information, General Procedures).

2. Remove the air conditioning (A/C) compressor belt.

Refer to:

Air Conditioning (A/C) Compressor Belt

 (303

05C Accessory Drive - 2.5L Duratec (162kW/220PS)
VI5, Removal and Installation).

3.

1. Torque:

24 Nm

2. Torque:

25 Nm

1. Coat the O-rings on the refrigerant lines.

Material:

Compressor Oil - Air Conditioning (WSH-

M1C231-B / 6U7J-M1C231-AA)



2. To install, reverse the removal procedure.



Climate Control - Air Conditioning (A/C)
Compressor—2.0L Duratorq-TDCi
(100kW/136PS) - DW-C/1.8L Duratorq-TDCi
(74kW/100PS) - Lynx/1.8L Duratorq-TDCi
(92kW/125PS) - Lynx/2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi
(103kW/140PS) - DW

S-MAX/Galaxy 2006.5 (02/2006



Print

Removal and Installation

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

Name

Specification

Compressor Oil - Air Conditioning WSH-M1C231-B / 6U7J-M1C231-AA

1. Drain the air conditioning system

Refer to:

Air Conditioning (A/C) System Recovery,

Evacuation and Charging

 (412-00 Climate Control

System - General Information, General Procedures).

2. Remove the auxiliary drive belt.

Refer to:

Accessory Drive Belt

 (303-05D Accessory

Drive - 1.8L Duratorq-TDCi (74kW/100PS) - Lynx/1.8L
Duratorq-TDCi (92kW/125PS) - Lynx, Removal and
Installation).
Refer to:

Accessory Drive Belt

 (303-05E Accessory

Drive - 2.0L Duratorq-TDCi (85kW/115PS) - DW/2.0L
Duratorq-TDCi (100kW/136PS) - DW/2.0L Duratorq-
TDCi (103kW/140PS) - DW, Emission Requirements:
Stage IV, Removal and Installation).

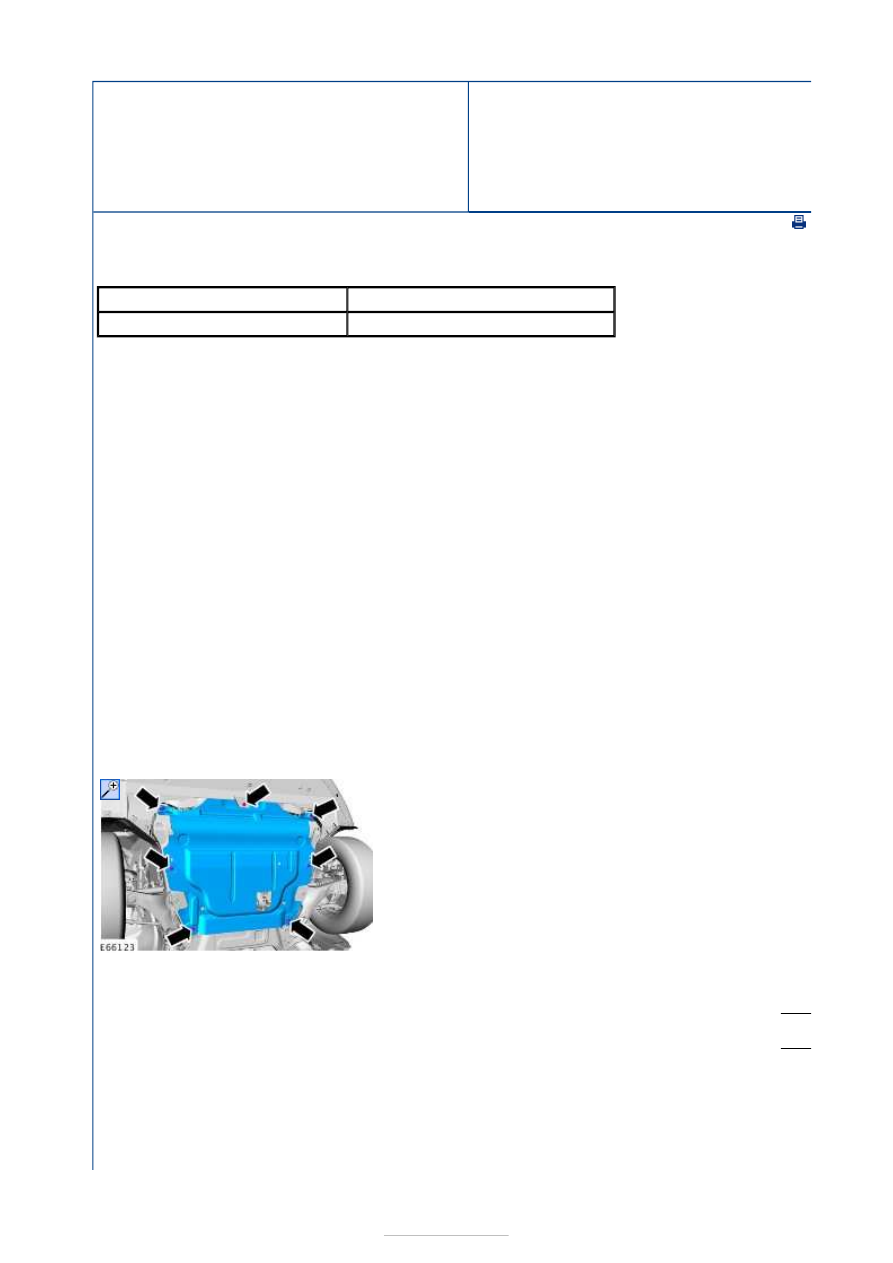

3. Lifting

Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

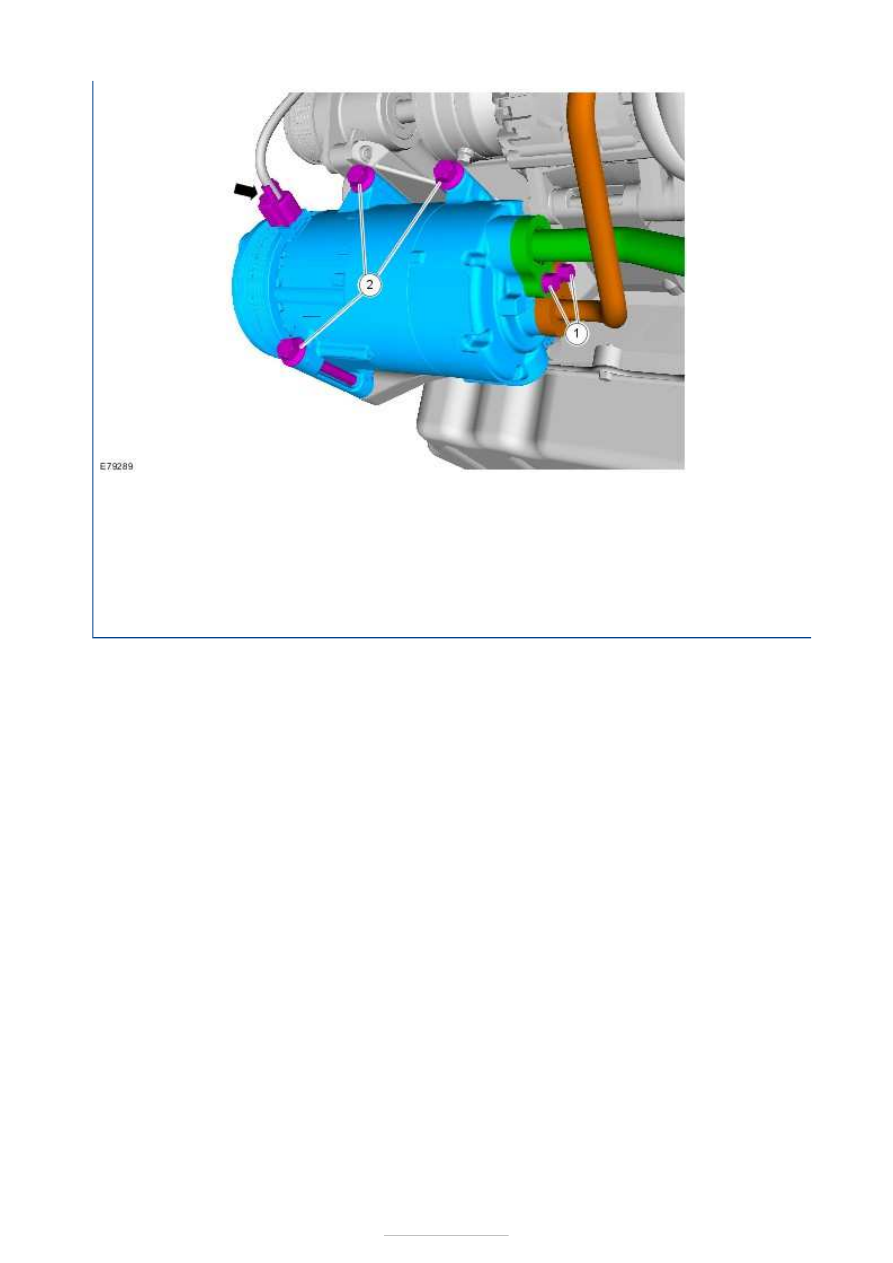

4.

5.

1. Torque:

24 Nm

2. Torque:

25 Nm



Installation

1. Coat the O-rings on the refrigerant lines.

Material:

Compressor Oil - Air Conditioning (WSH-

M1C231-B / 6U7J-M1C231-AA)



2. To install, reverse the removal procedure.
