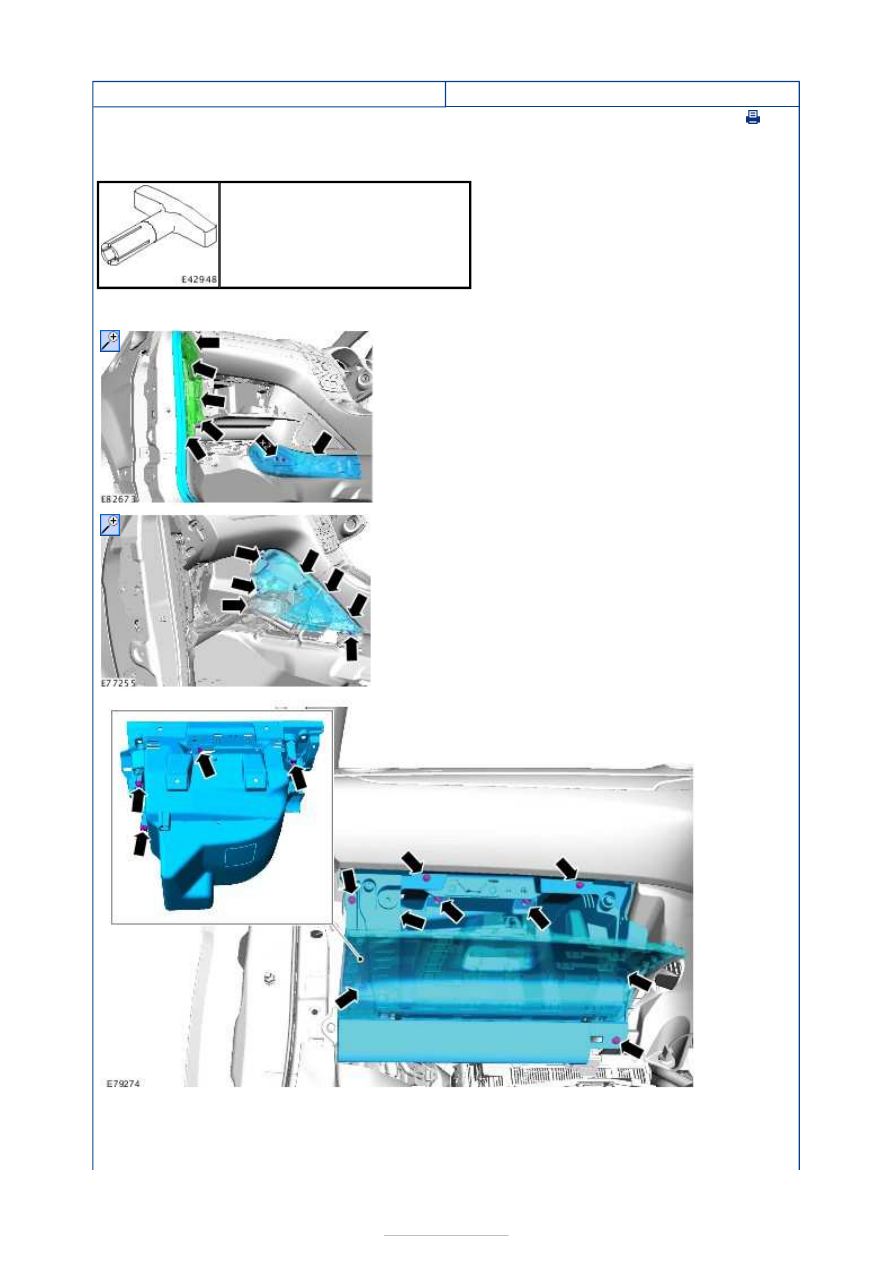

Climate Control - Blower Motor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Removal

Vehicles with glove compartment cooling

412-131
Remover/Installer, Blower Engine

1.

2.

3.

4.

5.











All vehicles

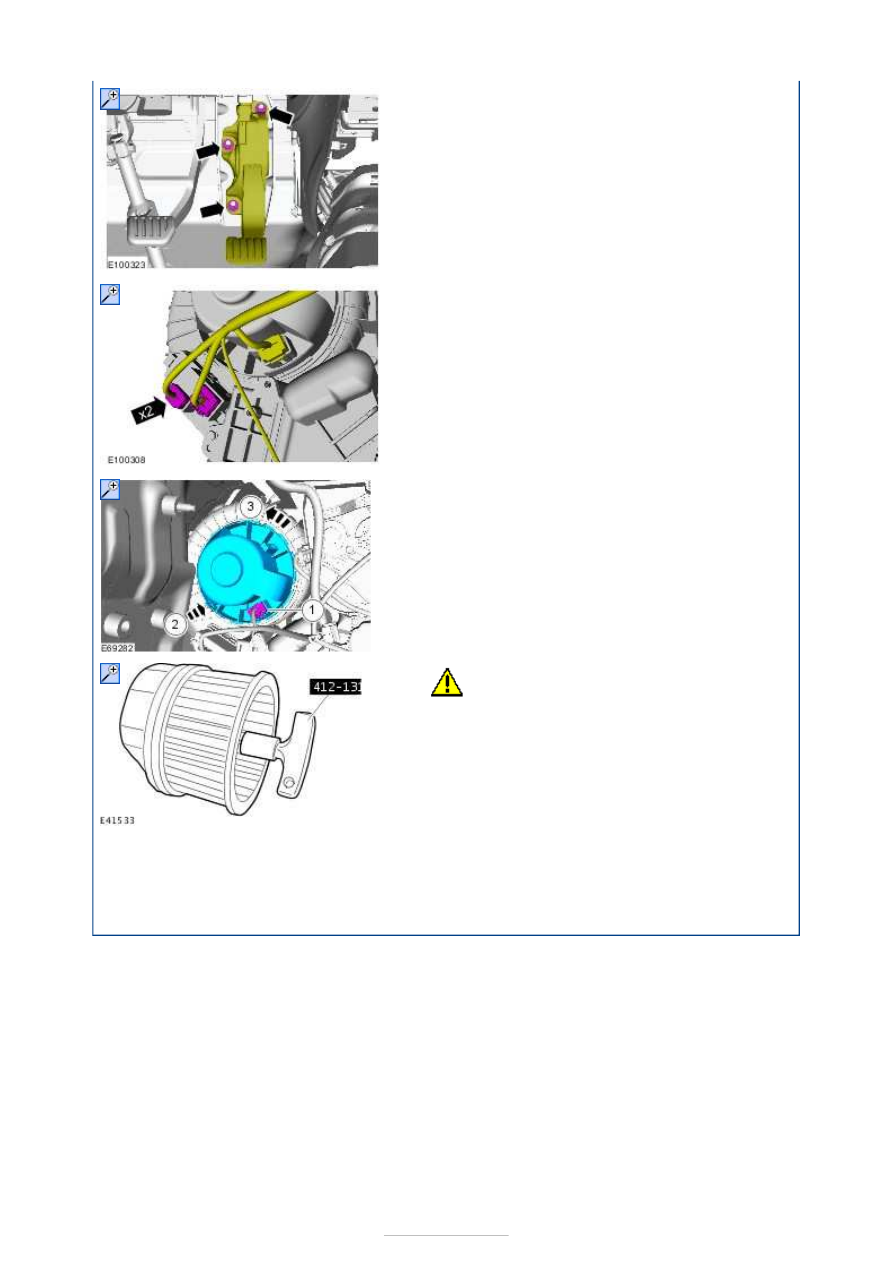

6.

7.

8. Torque: 25 Nm

9. Torque: 9 Nm









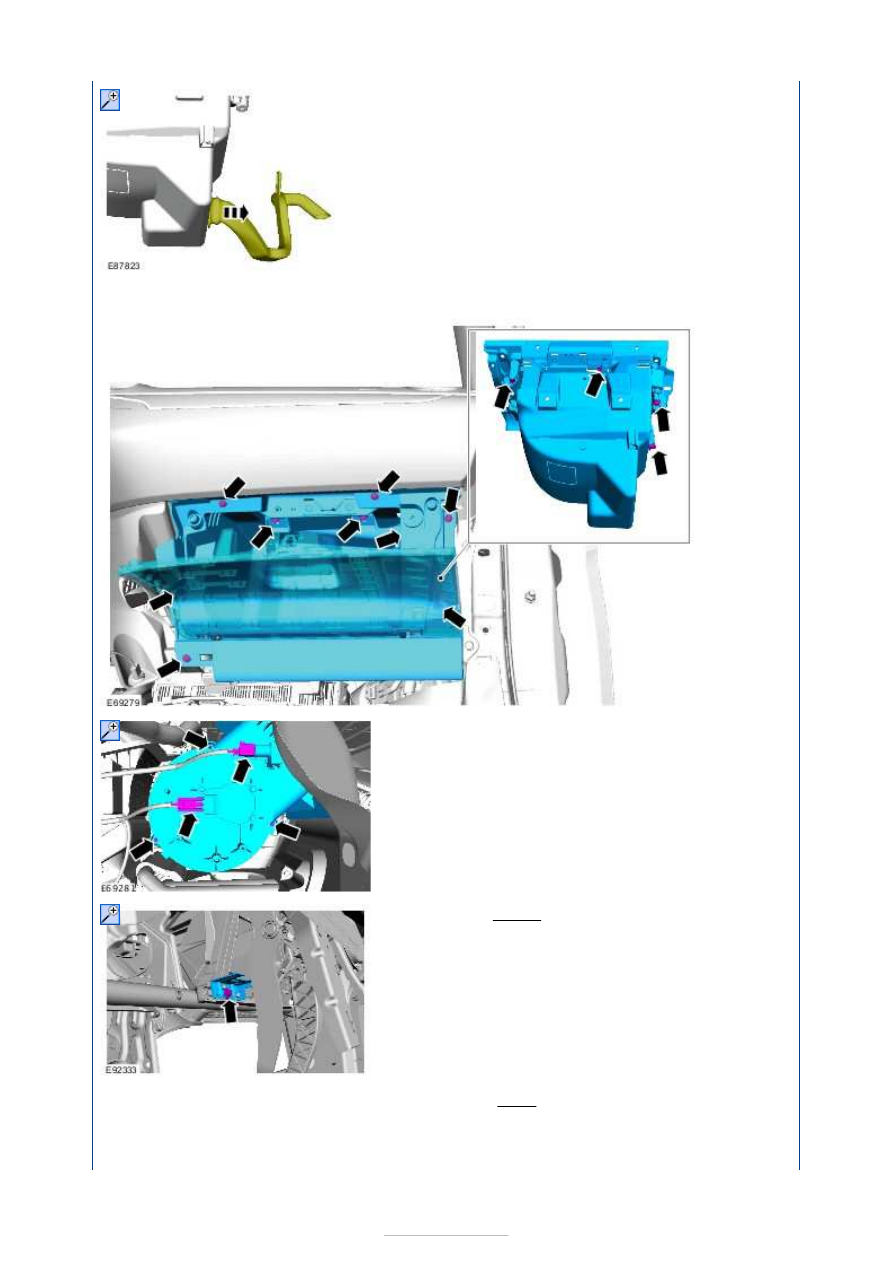

Installation

10. If equipped

11.

NOTE: This step requires the aid of another
technician.

Special Tool(s):

412-131



12.

CAUTION: The blower motor must only

be set down on the workbench with the fan
wheel facing upward.

Using the special tool, remove the blower motor
from the passenger's side.

1.

NOTE: The component can only be installed
in one position.

Install the components in reverse order.









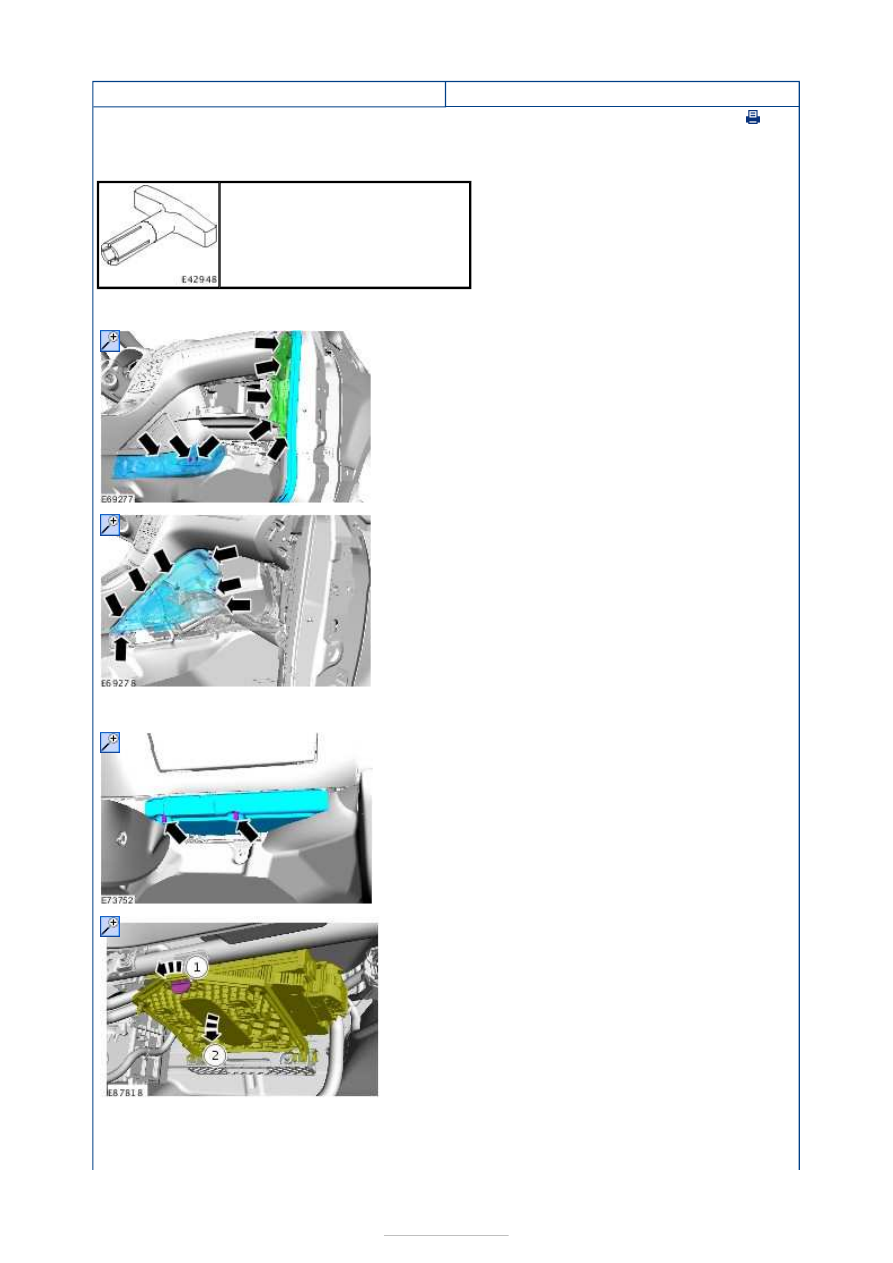

Climate Control - Blower Motor—RHD FWD

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Removal

412-131
Remover/Installer, Blower Engine

1.

2.

3.

4.
