Does the meter display battery voltage?
Yes

GO to C3

.

No

GO to C2

.

C2: CHECK CIRCUIT BETWEEN AUXILIARY CLIMATE CONTROL TEMPERATURE
CONTROL FLAP ACTUATOR AND AUXILIARY CLIMATE CONTROL MODULE FOR OPEN
CIRCUIT

Ignition switch in position 0.

1

Disconnect Connector C3H101-R from auxiliary
climate control module.

2

Measure the resistance between the auxiliary climate
control module, connector C3H101-R, pin 1, circuit

CHA24A (WH/GN), wiring harness side and auxiliary
climate control temperature control flap actuator,
connector C4HA20, pin 2, circuit CHA24A (WH/GN),
wiring harness side.

3

Is a resistance of less than 2 Ohms registered?
Yes

CHECK the auxiliary climate control module using
WDS, RENEW if necessary. CHECK the operation of
the system.

No

LOCATE and RECTIFY the break in circuit CHA24A
(WH/GN) between the auxiliary climate control
module and the auxiliary climate control temperature
control flap actuator using the Wiring Diagrams.
CHECK the operation of the system.

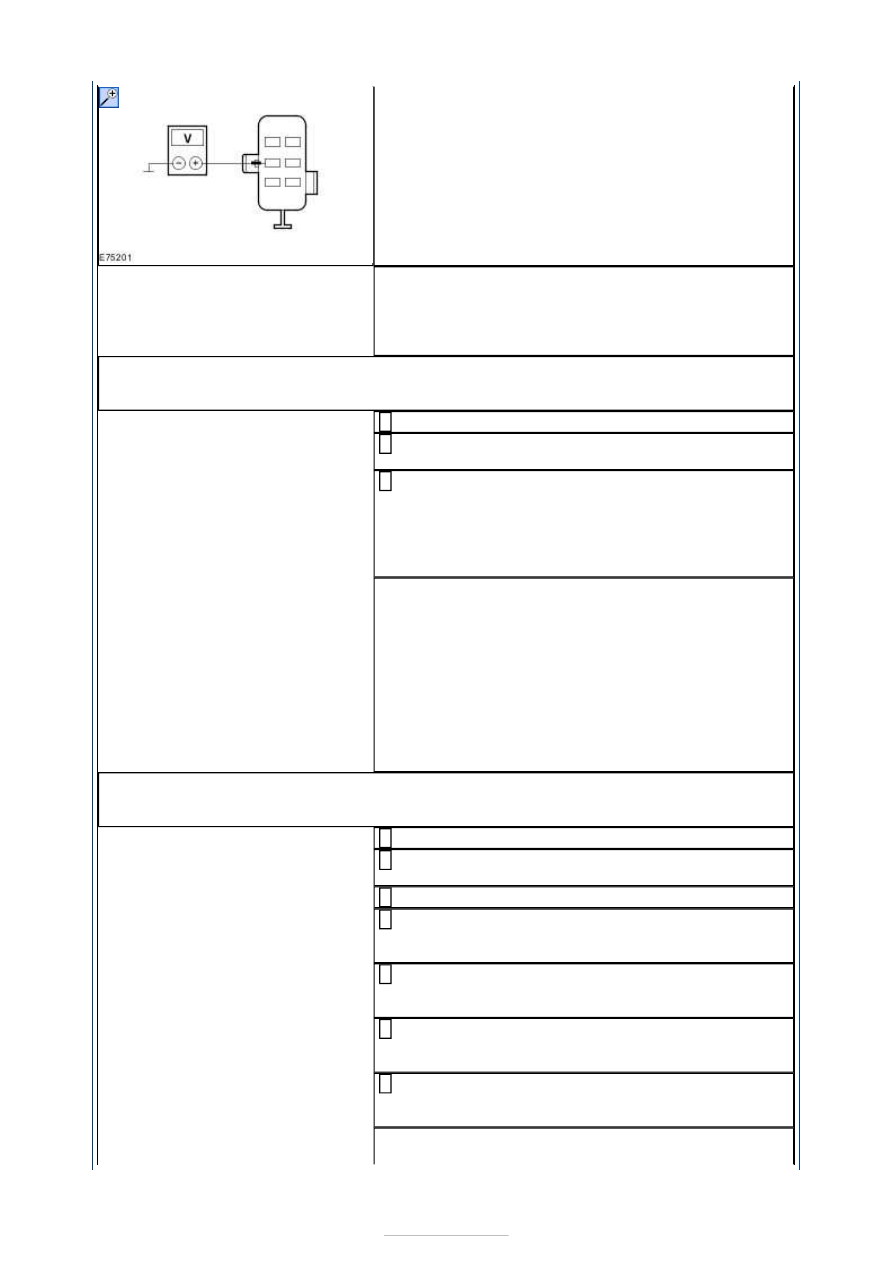

C3: CHECK CIRCUITS BETWEEN AUXILIARY CLIMATE CONTROL TEMPERATURE
CONTROL FLAP ACTUATOR AND AUXILIARY CLIMATE CONTROL MODULE FOR SHORT
TO VOLTAGE

Ignition switch in position 0.

1

Disconnect Connector C3H101-R from auxiliary
climate control module.

2

Ignition switch in position II.

3

Measure the voltage between the auxiliary climate
control module, connector C3H101-R, pin 6, circuit

CHA20A (BU/GN), wiring harness side and ground.

4

Measure the voltage between the auxiliary climate
control module, connector C3H101-R, pin 7, circuit

CHA21A (GY), wiring harness side and ground.

5

Measure the voltage between the auxiliary climate
control module, connector C3H101-R, pin 8, circuit

CHA22A (VT), wiring harness side and ground.

6

Measure the voltage between the auxiliary climate
control module, connector C3H101-R, pin 9, circuit

CHA23A (YE), wiring harness side and ground.

7

Is a voltage measured during one or more



measurements?
Yes

LOCATE and REPAIR short to voltage in the relevant
circuit(s) between the auxiliary climate control
temperature control flap actuator and the auxiliary
climate control module using the Wiring Diagrams.
CHECK the operation of the system.

No

GO to C4

.

C4: CHECK CIRCUITS BETWEEN AUXILIARY CLIMATE CONTROL TEMPERATURE
CONTROL FLAP ACTUATOR AND AUXILIARY CLIMATE CONTROL MODULE FOR OPEN
CIRCUIT

Ignition switch in position 0.

1

Measure the resistance between the auxiliary climate
control module, connector C3H101-R, pin 9, circuit

CHA23A (YE), wiring harness side and auxiliary
climate control temperature control flap actuator,
connector C4HA20, pin 6, circuit CHA23A (YE), wiring
harness side.

2

Measure the resistance between the auxiliary climate
control module, connector C3H101-R, pin 8, circuit

CHA22A (VT), wiring harness side and auxiliary
climate control temperature control flap actuator,
connector C4HA20, pin 4, circuit CHA22A (VT), wiring
harness side.

3

Measure the resistance between the auxiliary climate
control module, connector C3H101-R, pin 7, circuit

CHA21A (GY), wiring harness side and auxiliary
climate control temperature control flap actuator,
connector C4HA20, pin 3, circuit CHA21A (GY),
wiring harness side.

4

Measure the resistance between the auxiliary climate
control module, connector C3H101-R, pin 6, circuit

CHA20A (BU/GN), wiring harness side and auxiliary
climate control temperature control flap actuator,
connector C4HA20, pin 1, circuit CHA20A (BU/GN),
wiring harness side.

5

Is a resistance of less than 2 Ohms measured in all of
the cases?
Yes

GO to C5

.

No

LOCATE and REPAIR break in the relevant circuit
between the auxiliary climate control temperature
control flap actuator and the auxiliary climate control
module using the Wiring Diagrams. CHECK the
operation of the system.

C5: CHECK CIRCUITS BETWEEN AUXILIARY CLIMATE CONTROL TEMPERATURE
CONTROL FLAP ACTUATOR AND AUXILIARY CLIMATE CONTROL MODULE FOR SHORT
TO GROUND

Ignition switch in position 0.

1

Measure the resistance between the auxiliary climate
control module, connector C3H101-R, pin 6, circuit

CHA20A (BU/GN), wiring harness side and ground.

2

Measure the resistance between the auxiliary climate
control module, connector C3H101-R, pin 7, circuit

CHA21A (GY), wiring harness side and ground.

3

Measure the resistance between the auxiliary climate
control module, connector C3H101-R, pin 8, circuit

4

CHA22A (VT), wiring harness side and ground.

Measure the resistance between the auxiliary climate
control module, connector C3H101-R, pin 9, circuit

CHA23A (YE), wiring harness side and ground.

5

Is a resistance of more than 10,000 ohms measured in
all of the measurements?
Yes

GO to C6

.

No

LOCATE and REPAIR short to ground in the relevant
circuit(s) between the auxiliary climate control
temperature control flap actuator and the auxiliary
climate control module using the Wiring Diagrams.
CHECK the operation of the system.

C6: CHECK CIRCUITS BETWEEN AUXILIARY CLIMATE CONTROL TEMPERATURE
CONTROL FLAP ACTUATOR AND AUXILIARY CLIMATE CONTROL MODULE FOR SHORT
TO EACH OTHER

Measure the resistance between the auxiliary climate
control module, connector C3H101-R, pin 6, circuit

CHA20A (BU/GN), wiring harness side and auxiliary
climate control module, connector C3H101-R, pin 1,
circuit CHA24A (WH/GN), wiring harness side.

1

Measure the resistance between the auxiliary climate
control module, connector C3H101-R, pin 6, circuit

CHA20A (BU/GN), wiring harness side and auxiliary
climate control module, connector C3H101-R, pin 7,
circuit CHA21A (GY), wiring harness side.

2

Measure the resistance between the auxiliary climate
control module, connector C3H101-R, pin 6, circuit

CHA20A (BU/GN), wiring harness side and auxiliary
climate control module, connector C3H101-R, pin 8,
circuit CHA22A (VT), wiring harness side.

3

Measure the resistance between the auxiliary climate
control module, connector C3H101-R, pin 6, circuit

CHA20A (BU/GN), wiring harness side and auxiliary
climate control module, connector C3H101-R, pin 9,
circuit CHA23A (YE), wiring harness side.

4

Measure the resistance between the auxiliary climate
control module, connector C3H101-R, pin 1, circuit

CHA24A (WH/GN), wiring harness side and auxiliary
climate control module, connector C3H101-R, pin 7,
circuit CHA21A (GY), wiring harness side.

5

Measure the resistance between the auxiliary climate
control module, connector C3H101-R, pin 1, circuit

CHA24A (WH/GN), wiring harness side and auxiliary
climate control module, connector C3H101-R, pin 8,
circuit CHA22A (VT), wiring harness side.

6

Measure the resistance between the auxiliary climate
control module, connector C3H101-R, pin 1, circuit

CHA24A (WH/GN), wiring harness side and auxiliary
climate control module, connector C3H101-R, pin 9,
circuit CHA23A (YE), wiring harness side.

7

Measure the resistance between the auxiliary climate
control module, connector C3H101-R, pin 7, circuit

CHA21A (GY), wiring harness side and auxiliary
climate control module, connector C3H101-R, pin 8,
circuit CHA22A (VT), wiring harness side.

8

Measure the resistance between the auxiliary climate
control module, connector C3H101-R, pin 7, circuit

9

CHA21A (GY), wiring harness side and auxiliary
climate control module, connector C3H101-R, pin 9,
circuit CHA23A (YE), wiring harness side.

Measure the resistance between the auxiliary climate
control module, connector C3H101-R, pin 8, circuit

CHA22A (VT), wiring harness side and auxiliary
climate control module, connector C3H101-R, pin 9,
circuit CHA23A (YE), wiring harness side.

10

Is a resistance of more than 10,000 ohms measured in
all of the measurements?
Yes

RENEW auxiliary climate control temperature control
flap actuator. CHECK the operation of the system.If
the concern persists, CHECK the auxiliary climate
control module using WDS and RENEW if necessary.

No

LOCATE and REPAIR short circuit in the relevant
circuits between the auxiliary climate control
temperature control flap actuator and the auxiliary
climate control module using the Wiring Diagrams.
CHECK the operation of the system.

PINPOINT TEST D : CIRCUIT OF AUXILIARY CLIMATE CONTROL AIR
OUTLET TEMPERATURE SENSOR FAULTY

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

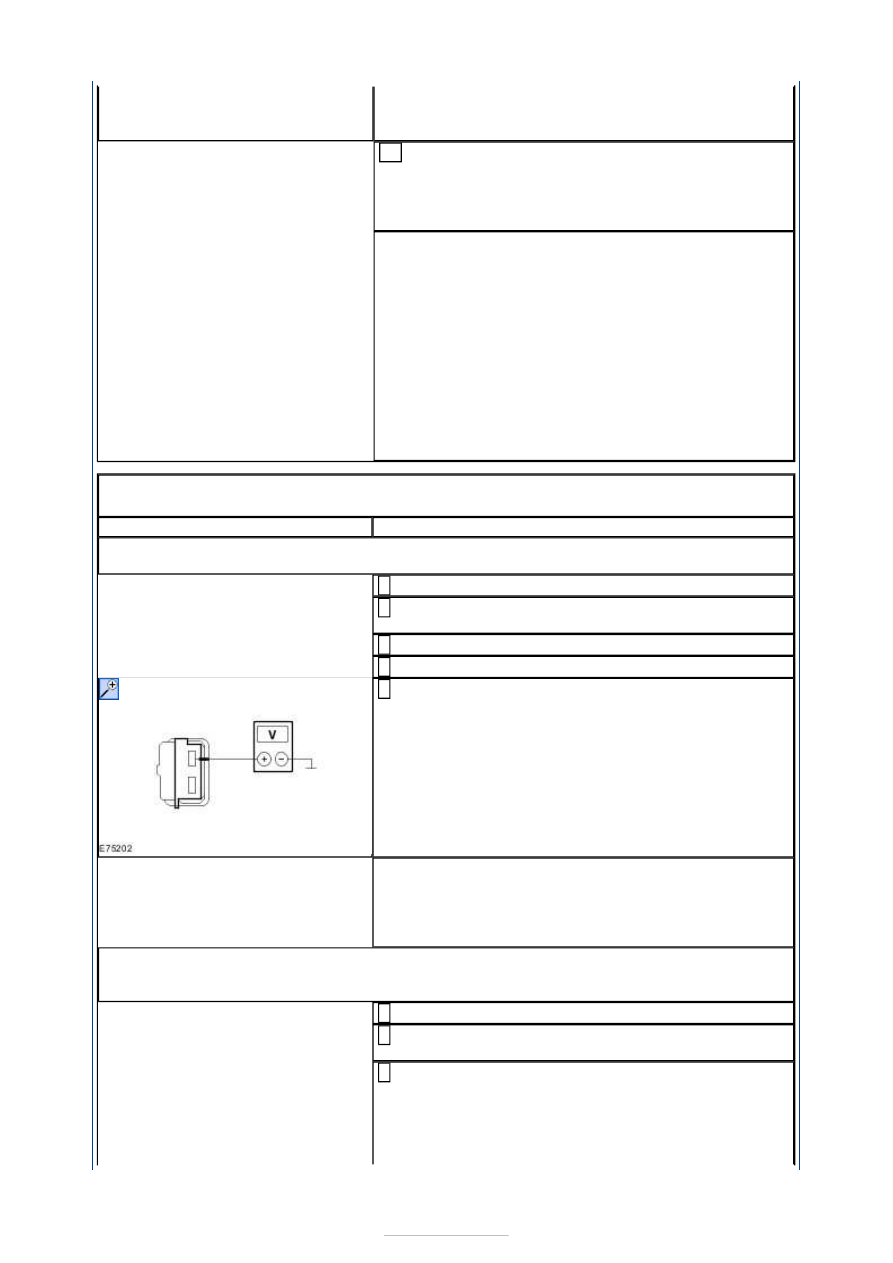

D1: CHECK VOLTAGE AT AUXILIARY CLIMATE CONTROL AIR OUTLET TEMPERATURE
SENSOR

Ignition switch in position 0.

1

Disconnect Connector C4HA09-A from auxiliary
climate control air outlet temperature sensor.

2

Ignition switch in position II.

3

SWITCH ON auxiliary climate control.

4

Measure the voltage between the auxiliary climate
control air outlet temperature sensor, connector

C4HA09-A, pin 1, circuit VHA31A (GN/BN), wiring
harness side and ground.

5

Is a voltage of approx. 5 V measured?
Yes

GO to D3

.

No

GO to D2

.

D2: CHECK CIRCUIT BETWEEN AUXILIARY CLIMATE CONTROL AIR OUTLET
TEMPERATURE SENSOR AND AUXILIARY CLIMATE CONTROL MODULE FOR OPEN
CIRCUIT

Ignition switch in position 0.

1

Disconnect Connector C3H101-R from auxiliary
climate control module.

2

Measure the resistance between the auxiliary climate
control air outlet temperature sensor, C4HA09-A, pin

1, circuit VHA31A (GN/BN), wiring harness side and
the auxiliary climate control module, connector
C3H101-R, pin 4, circuit VHA31A (GN/BN), wiring

3
