System Checks

Rear junction box (RJB)

*

Auxiliary climate control inoperative
(blower OK)

Fuse(s)
Circuit(s)
Quantity of refrigerant
Climate control assembly
Electronic automatic temperature

control (EATC) module

Auxiliary climate control module
Refrigerant pressure transducer
A/C clutch relay
Air conditioning clutch
Generic Electronic Module (GEM)
Powertrain control module (PCM)
Ambient temperature sensor
Expansion/cut-out valve

*
*
*
*
*

*
*
*
*
*
*
*
*

GO to

Pinpoint Test

B.



*

Malfunction - auxiliary climate control
temperature control flap

Circuit(s)
Auxiliary climate control

temperature control flap actuator

Auxiliary climate control

temperature control flap

Auxiliary climate control module

*
*

*

*

GO to

Pinpoint Test

C.



*

Circuit of auxiliary climate control air
outlet temperature sensor, faulty

Circuit(s)
Auxiliary climate control air outlet

temperature sensor

Auxiliary climate control module

*
*

*

GO to

Pinpoint Test

D.



*

PINPOINT TEST A : AUXILIARY CLIMATE CONTROL BLOWER MOTOR
INOPERATIVE/NOT OPERATING CORRECTLY

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

A1: CHECK FUNCTION OF AUXILIARY CLIMATE CONTROL BLOWER MOTOR

Ignition switch in position II.

1

SWITCH ON auxiliary climate control.

2

Check all speed settings of the auxiliary climate
control blower motor.

3

Is the auxiliary climate control blower motor
inoperative in all of the speed settings?
Yes

GO to A2

.

No

GO to A18

.

A2: CHECK FUSE FC6 (20 A) (RJB).

Ignition switch in position 0.

1

Disconnect Fuse FC6 (20 A) (RJB)..

2

CHECK Fuse FC6 (20 A) (RJB)..

3

Is the fuse OK?
Yes

GO to A3

.

No

RENEW fuse FC6 (20 A) (RJB). CHECK the operation
of the system. If the fuse blows again, LOCATE and
RECTIFY short using the Wiring Diagrams. CHECK
the operation of the system.

A3: CHECK VOLTAGE AT FUSE FC6 (20 A) (RJB).

Connect Fuse FC6 (20 A) (RJB)..

1

Ignition switch in position II.

2

Measure the voltage between fuse FC6 (20 A)

3

(RJB) and ground.

Does the meter display battery voltage?
Yes

GO to A4

.

No

LOCATE AND RECTIFY the break in the voltage
supply of fuse FC6 (20 A) (RJB) using the Wiring
Diagrams. CHECK the operation of the system.

A4: CHECK FUSE FB6 (10 A) (RJB).

Ignition switch in position 0.

1

Disconnect Fuse FB6 (10 A) (RJB)..

2

CHECK Fuse FB6 (10 A) (RJB)..

3

Is the fuse OK?
Yes

GO to A5

.

No

RENEW fuse FB6 (10 A) (RJB). CHECK the operation
of the system. If the fuse blows again, LOCATE and
RECTIFY short using the Wiring Diagrams. CHECK
the operation of the system.

A5: CHECK VOLTAGE AT FUSE FB6 (10 A) (RJB).

Connect Fuse FB6 (10 A) (RJB)..

1

Ignition switch in position II.

2

Measure the voltage between fuse FB6 (10 A)
(RJB) and ground.

3

Does the meter display battery voltage?
Yes

GO to A6

.

No

LOCATE AND RECTIFY the break in the voltage
supply of fuse FB6 (10 A) (RJB) using the Wiring
Diagrams. CHECK the operation of the system.

A6: CHECK VOLTAGE AT AUXILIARY CLIMATE CONTROL BLOWER MOTOR

Ignition switch in position 0.

1

Disconnect Connector C4HA19 from auxiliary
climate control blower motor.

2

Ignition switch in position II.

3

Measure the voltage between the auxiliary climate
control blower motor, connector C4HA19, pin 2,

circuit B_CBR11D (BN), wiring harness side and
ground.

4

Does the meter display battery voltage?
Yes

GO to A13

.

No

GO to A7

.

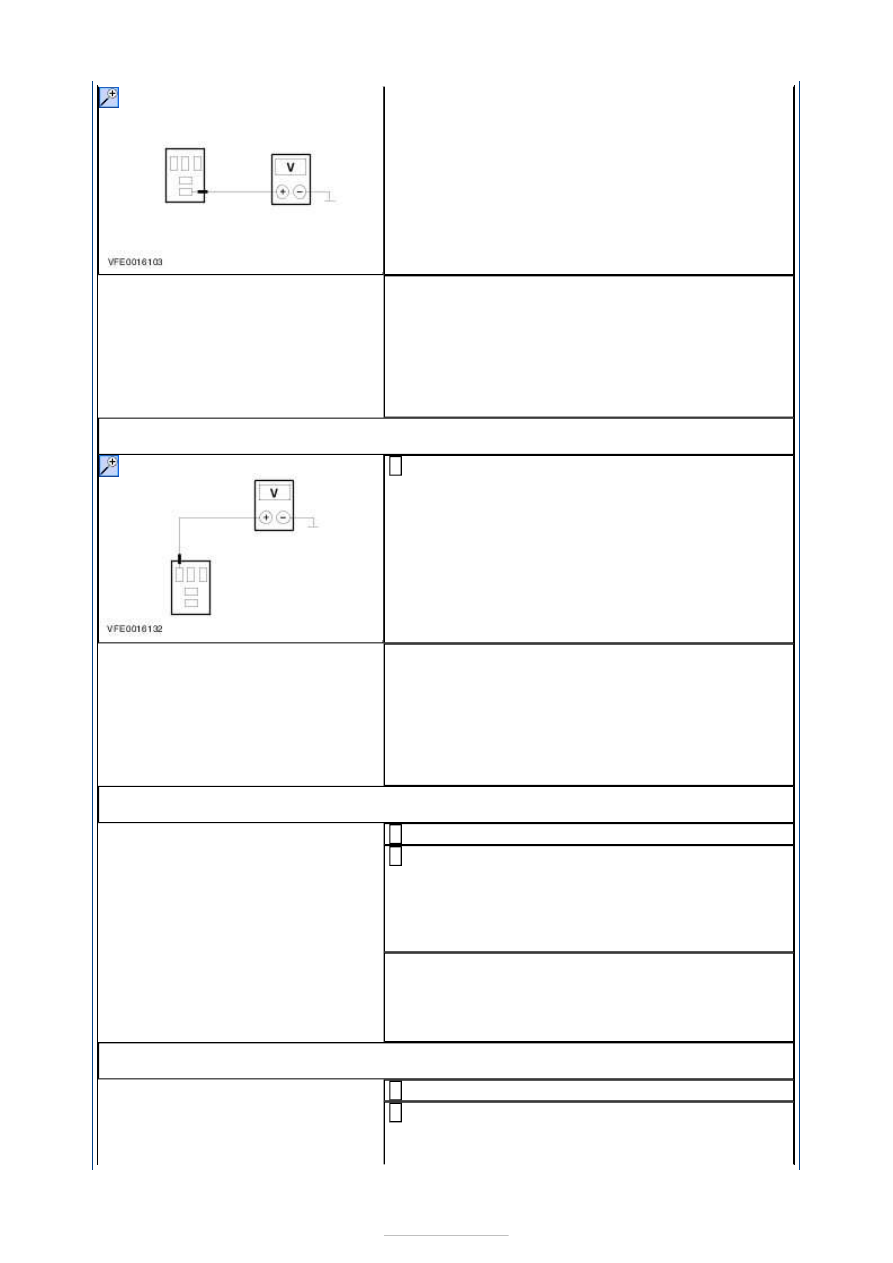

A7: CHECK THE VOLTAGE AT THE AUXILIARY CLIMATE CONTROL BLOWER RELAY
(PIN 3)

Ignition switch in position 0.

1

Disconnect Auxiliary climate control blower relay
from socket RC1.

2

Ignition switch in position II.

3

Measure the voltage between the auxiliary climate
control blower relay, socket RC1, pin 3, circuit

C_SBR06A (BN/RD), wiring harness side and
ground.

4

Does the meter display battery voltage?
Yes

GO to A8

.

No

LOCATE AND RECTIFY the break in the circuit
between the auxiliary climate control blower relay
and fuse FC6 (20 A) (RJB) using the Wiring
Diagrams. CHECK the operation of the system.

A8: CHECK THE VOLTAGE AT THE AUXILIARY CLIMATE CONTROL BLOWER RELAY
(PIN 1)

Measure the voltage between the auxiliary climate
control blower relay, socket RC1, pin 1, circuit

B_CBR06C (WH/BU), wiring harness side and
ground.

1

Does the meter display battery voltage?
Yes

GO to A9

.

No

LOCATE AND RECTIFY the break in the circuit
between the auxiliary climate control blower relay
and fuse FB6 (10 A) (RJB) using the Wiring
Diagrams. CHECK the operation of the system.

A9: CHECK THE CIRCUIT BETWEEN THE AUXILIARY CLIMATE CONTROL BLOWER
RELAY AND THE AUXILIARY CLIMATE CONTROL BLOWER MOTOR FOR OPEN CIRCUIT

Ignition switch in position 0.

1

Measure the resistance between the auxiliary
climate control blower relay, socket RC1, pin 5,

circuit C_CBR06A (WH/BU), wiring harness side and
the auxiliary climate control blower motor,
connector C4HA19, pin 2, circuit B_CBR11D (BN),
wiring harness side.

2

Is a resistance of less than 2 Ohms registered?
Yes

GO to A11

.

No

GO to A10

.

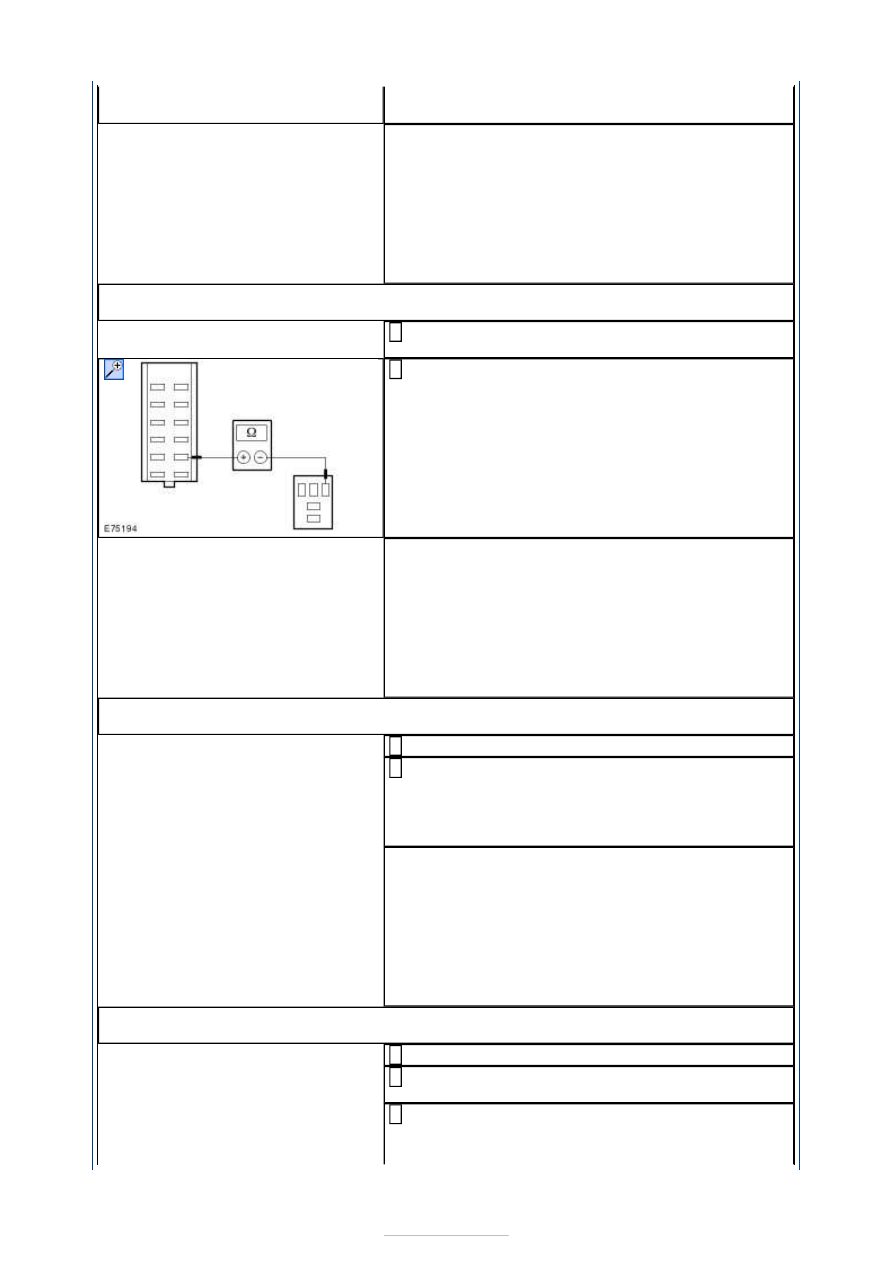

A10: CHECK THE CIRCUIT BETWEEN THE RJB AND THE AUXILIARY CLIMATE
CONTROL BLOWER MOTOR FOR OPEN CIRCUIT

Disconnect Connector C4BR02-B from RJB.

1

Measure the resistance between the RJB, connector
C4BR02-B, pin 312, circuit C_CBR06A (WH/BU),

wiring harness side and the auxiliary climate control

2





blower motor, connector C4HA19, pin 2, circuit
B_CBR11D (BN), wiring harness side.

Is a resistance of less than 2 Ohms registered?
Yes

CHECK RJB and RENEW if necessary. CHECK the
operation of the system.

No

LOCATE and RECTIFY the break in the circuit
between the RJB and the auxiliary climate control
blower motor using the Wiring Diagrams. CHECK
the operation of the system.

A11: CHECK THE CIRCUIT BETWEEN THE AUXILIARY CLIMATE CONTROL BLOWER
RELAY AND THE AUXILIARY CLIMATE CONTROL MODULE FOR OPEN CIRCUIT

Disconnect C3H101-A from auxiliary climate control
module.

1

Measure the resistance between the auxiliary
climate control blower relay, socket RC1, pin 2,

circuit CHA05A (BN/WH), socket side and the
auxiliary climate control module, connector
C3H101-A, pin 11, circuit CHA05A (BN/WH), wiring
harness side.

2

Is a resistance of less than 2 Ohms registered?
Yes

CHECK auxiliary climate control blower relay in
accordance with the Component Checks at the end
of this section. If the auxiliary climate control
blower relay is OK, CHECK RJB and RENEW if
necessary. CHECK the operation of the system.

No

GO to A12

.

A12: CHECK THE CIRCUIT BETWEEN THE RJB AND THE AUXILIARY CLIMATE
CONTROL MODULE FOR OPEN CIRCUIT

Disconnect Connector C4BR02-C from RJB.

1

Measure the resistance between the RJB, connector
C4BR02-C, pin 313, circuit CHA05A (BN/WH),

wiring harness side and the auxiliary climate control
module, connector C3H101-A, pin 11, circuit
CHA05A (BN/WH), wiring harness side.

2

Is a resistance of less than 2 Ohms registered?
Yes

CHECK RJB and RENEW if necessary. CHECK the
operation of the system.

No

LOCATE and RECTIFY the break in the circuit
between the RJB and the auxiliary climate control
module using the Wiring Diagrams. CHECK the
operation of the system.

A13: CHECK THE GROUND CONNECTION OF THE AUXILIARY CLIMATE CONTROL
BLOWER CONTROL MODULE

Ignition switch in position 0.

1

Disconnect Connector C4HA25 from auxiliary
climate control blower control module.

2

Measure the resistance between the auxiliary
climate control blower control module, connector

C4HA25, pin 1, circuit GD150AH (BK/WH), wiring

3
