Exhaust System - 2.2L Duratorq-TDCi
(129kW/175PS) - DW - Catalytic
Converter

S-MAX/Galaxy 2006.5 (02/2006-)



Print



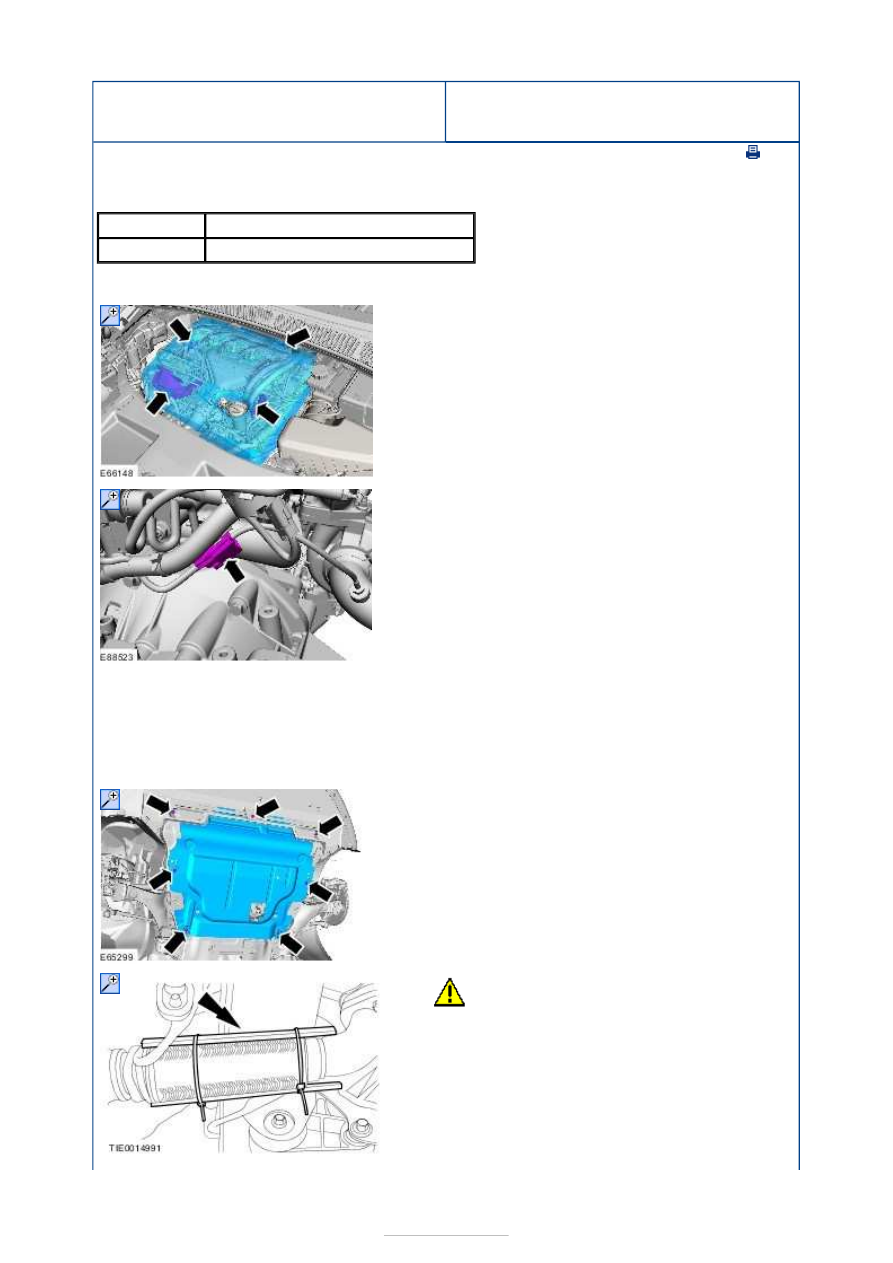

Removal and Installation

Materials

Removal

Name

Specification

Grease KS-PS SA-M1C9107-A / YS5J-M1C9107-AA

1.

2.

3. Raise and support the vehicle.

Refer to:

Jacking

 (100-02 Jacking and Lifting,

Description and Operation).
Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

4.

5.

CAUTION: Make sure that the exhaust

flexible pipe is not forcibly bent.









Vehicles with manual transaxle

Vehicles with automatic transaxle

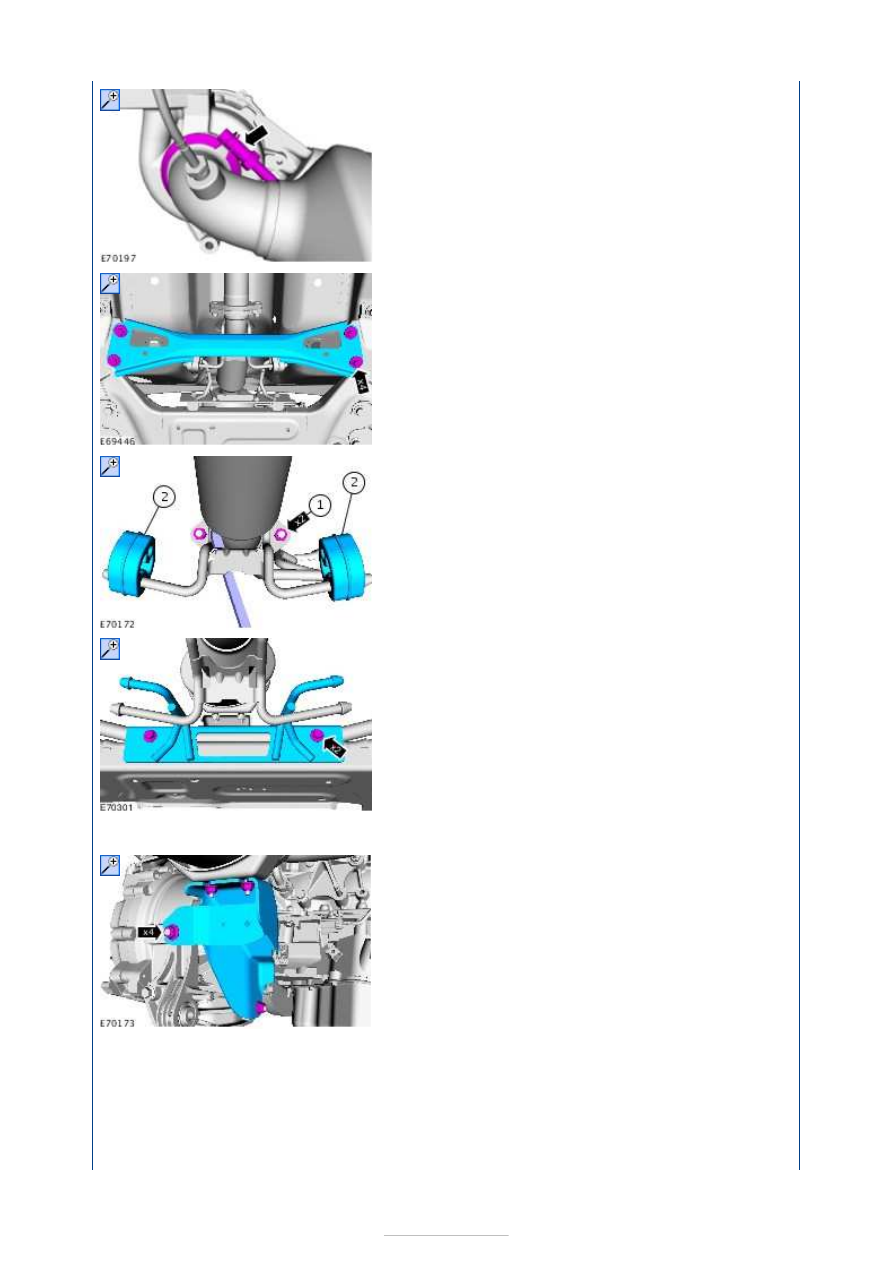

6.

NOTE: Note the orientation of the clamp to
aid installation.

7.

8.

NOTE: Make sure that the exhaust flexible
pipe is not twisted.

9.

10.

11.











All vehicles

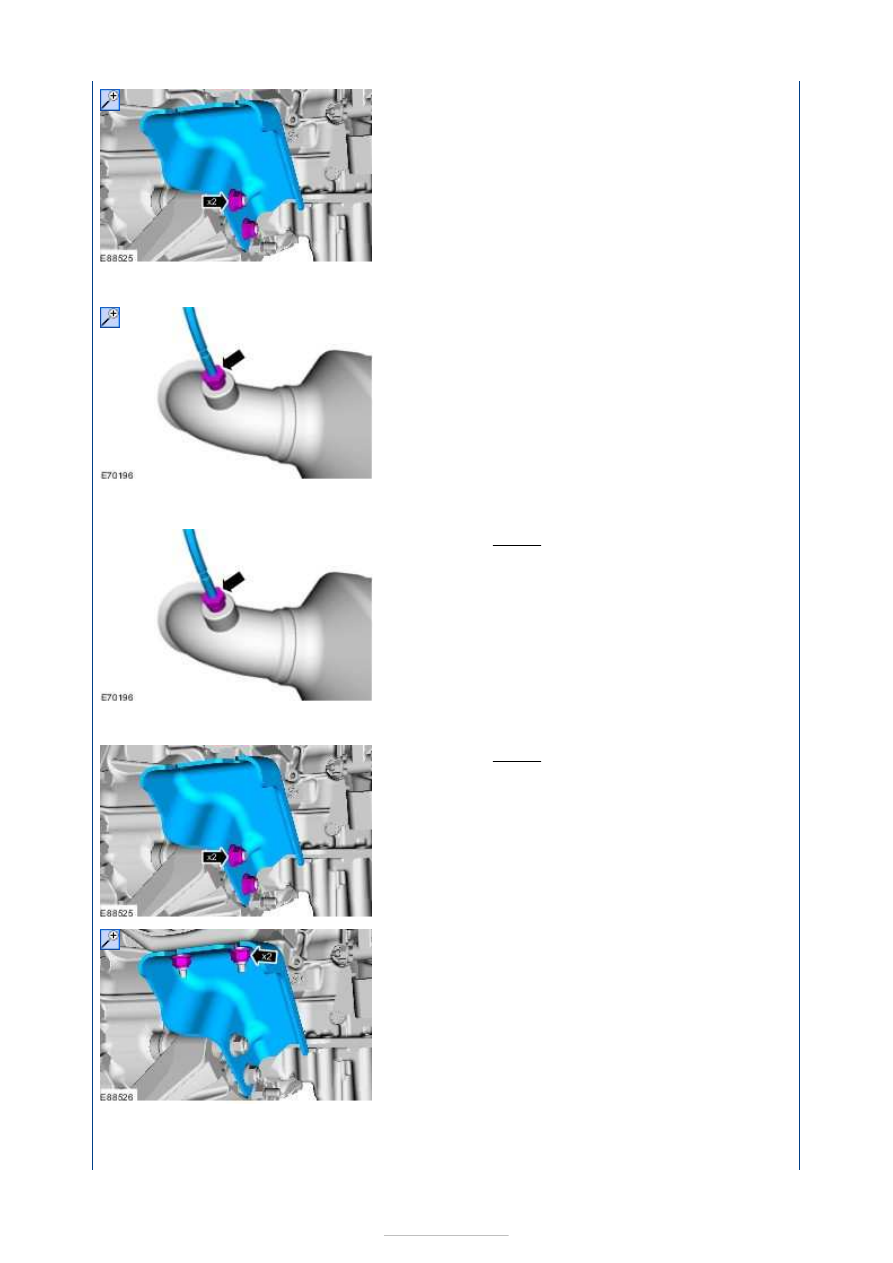

Installation

Vehicles with automatic transaxle

Vehicles with manual transaxle

12.

1. Torque: 30 Nm

2. Torque: 24 Nm

3.

NOTE: Only tighten the nuts finger tight at
this stage.











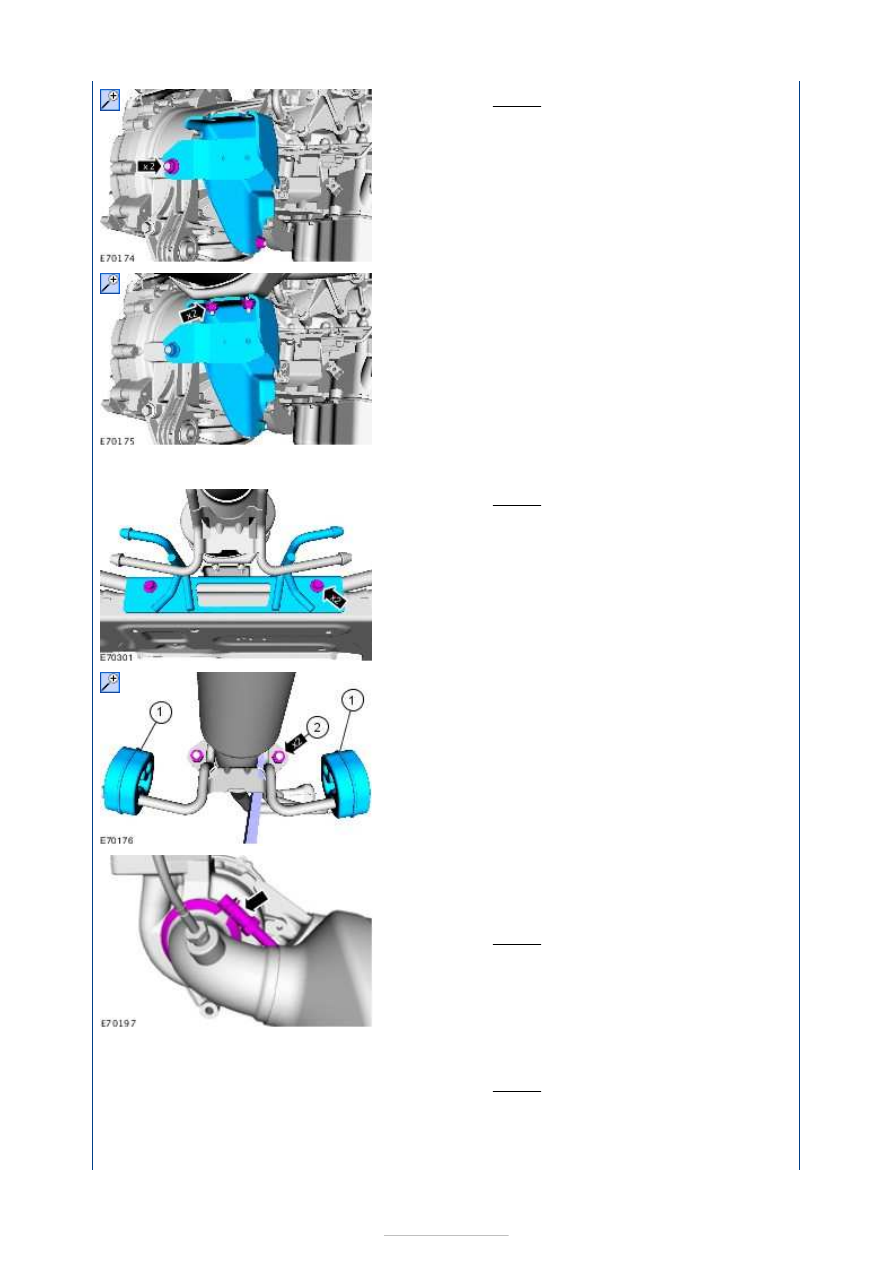

All vehicles

4. Torque: 24 Nm

5.

NOTE: Only tighten the nuts finger tight at
this stage.

6. Torque: 24 Nm

7.

NOTE: Only tighten the nuts finger tight at
this stage.

Coat the studs with grease.

Material:

Grease KS-PS (SA-M1C9107-A / YS5J-

M1C9107-AA)



8.

NOTE: Make sure that a new clamp is
installed.
NOTE: Make sure that the clamp is installed
to the same orientation as when removed.

Torque:

24 Nm

9.

NOTE: Make sure that the exhaust flexible
pipe is not twisted.

Torque:

48 Nm
