Ford Galaxy / Ford S-MAX. Manual - part 593

Vehicles with automatic transaxle

Vehicles with manual transaxle

All vehicles

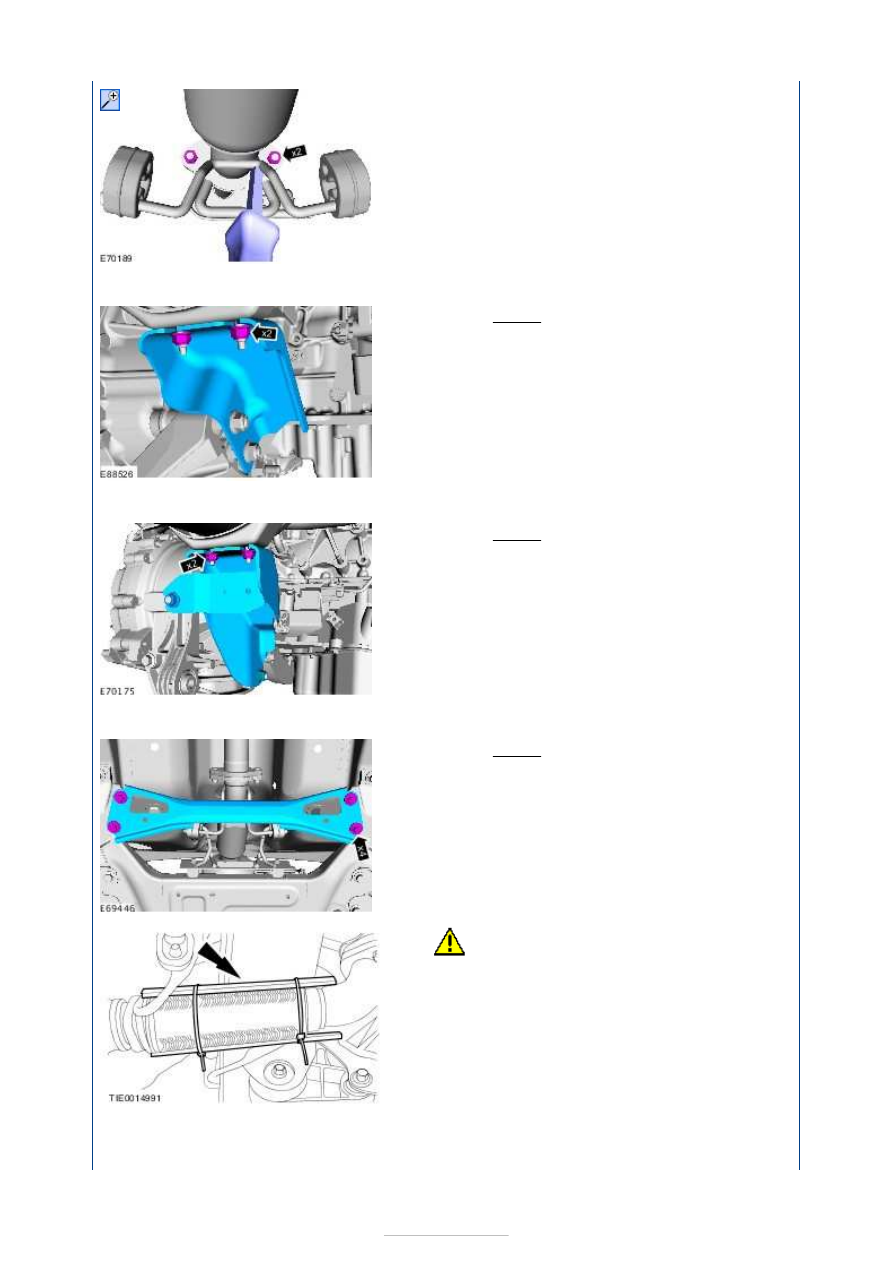

10. Torque: 24 Nm

11. Torque: 24 Nm

12. Torque: 60 Nm

13.

CAUTION: Make sure that the exhaust

flexible pipe is not forcibly bent.

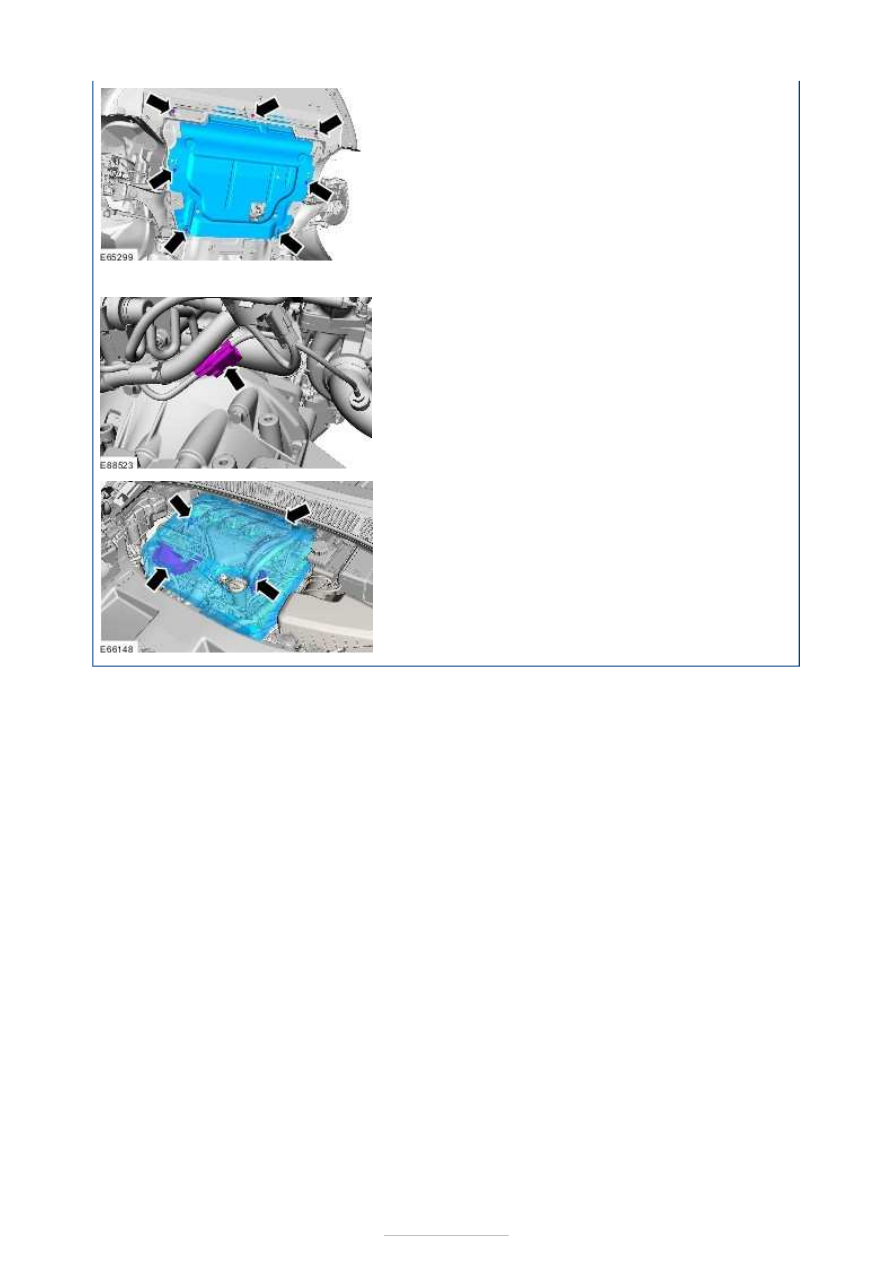

14.











15. Lower the vehicle.

16.

17.







Exhaust System - 2.2L Duratorq-TDCi
(129kW/175PS) - DW - Diesel Particulate
Filter (DPF)

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Materials

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Name

Specification

Grease KS-PS SA-M1C9107-A / YS5J-M1C9107-AA

Ford diagnostic equipment

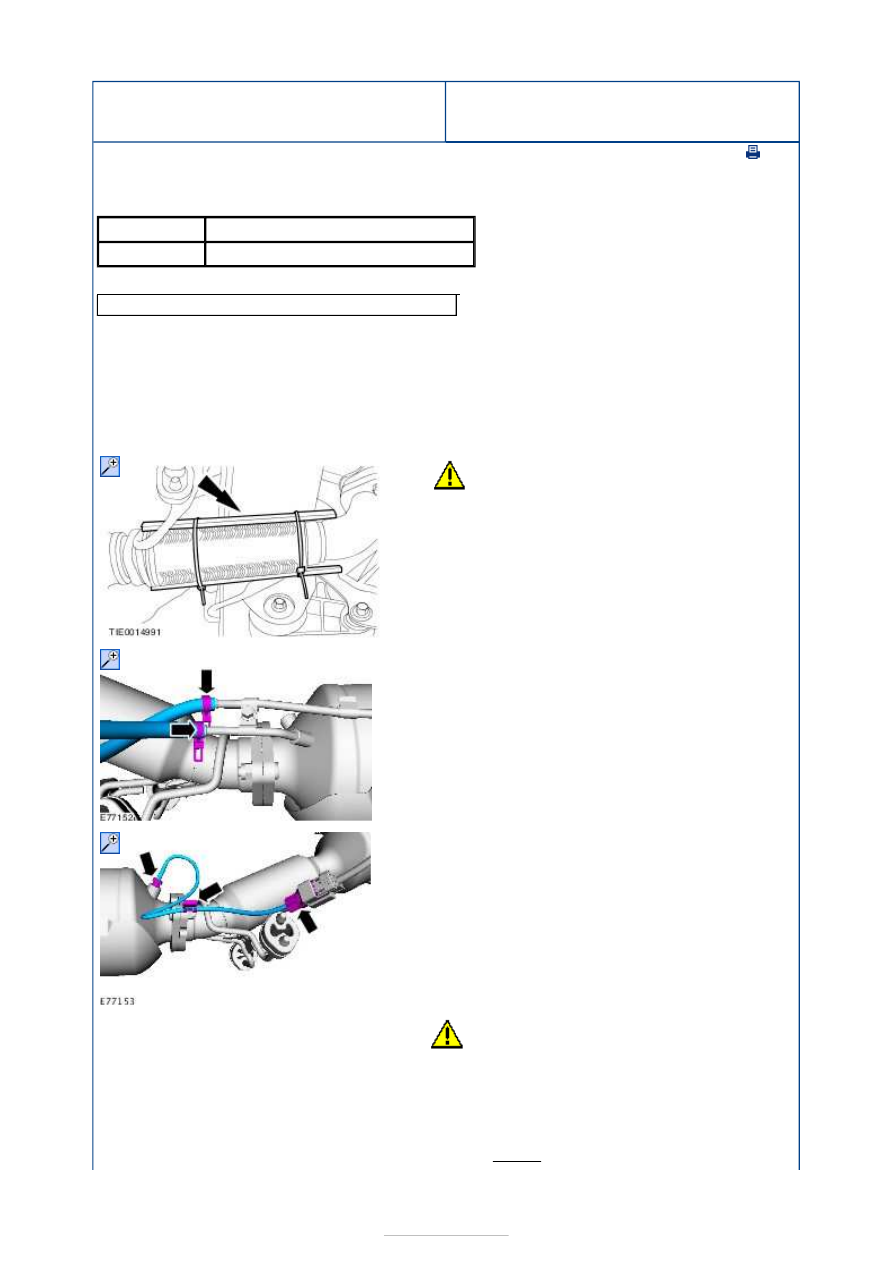

1. Raise and support the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2.

CAUTION: Make sure that the exhaust

flexible pipe is not forcibly bent.

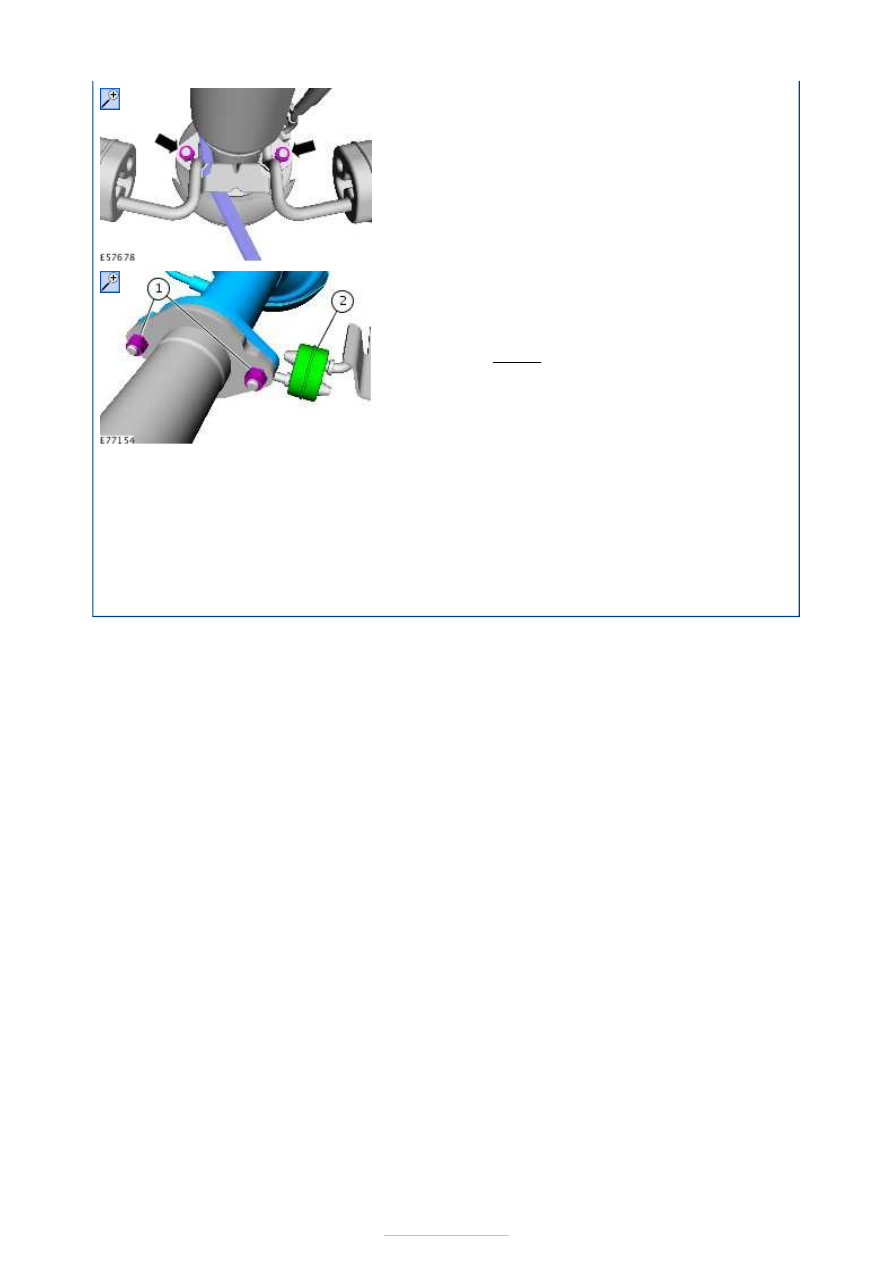

3.

4.

5.

CAUTION: Make sure that the exhaust

flexible pipe is not forcibly bent.

Coat the studs with grease.

Material:

Grease KS-PS (SA-M1C9107-A / YS5J-

M1C9107-AA)



Torque:

48 Nm







Installation

6. Coat the studs with grease.

Material:

Grease KS-PS (SA-M1C9107-A / YS5J-

M1C9107-AA)



Torque:

48 Nm

1. To install, reverse the removal procedure.

2. Carry out the powertrain control module (PCM)

Reset the Diesel Particulate Filter Learned Values
service function.

General Equipment:

Ford diagnostic equipment
