Vehicles with diesel particulate filter

Installation

Vehicles with diesel particulate filter

All vehicles

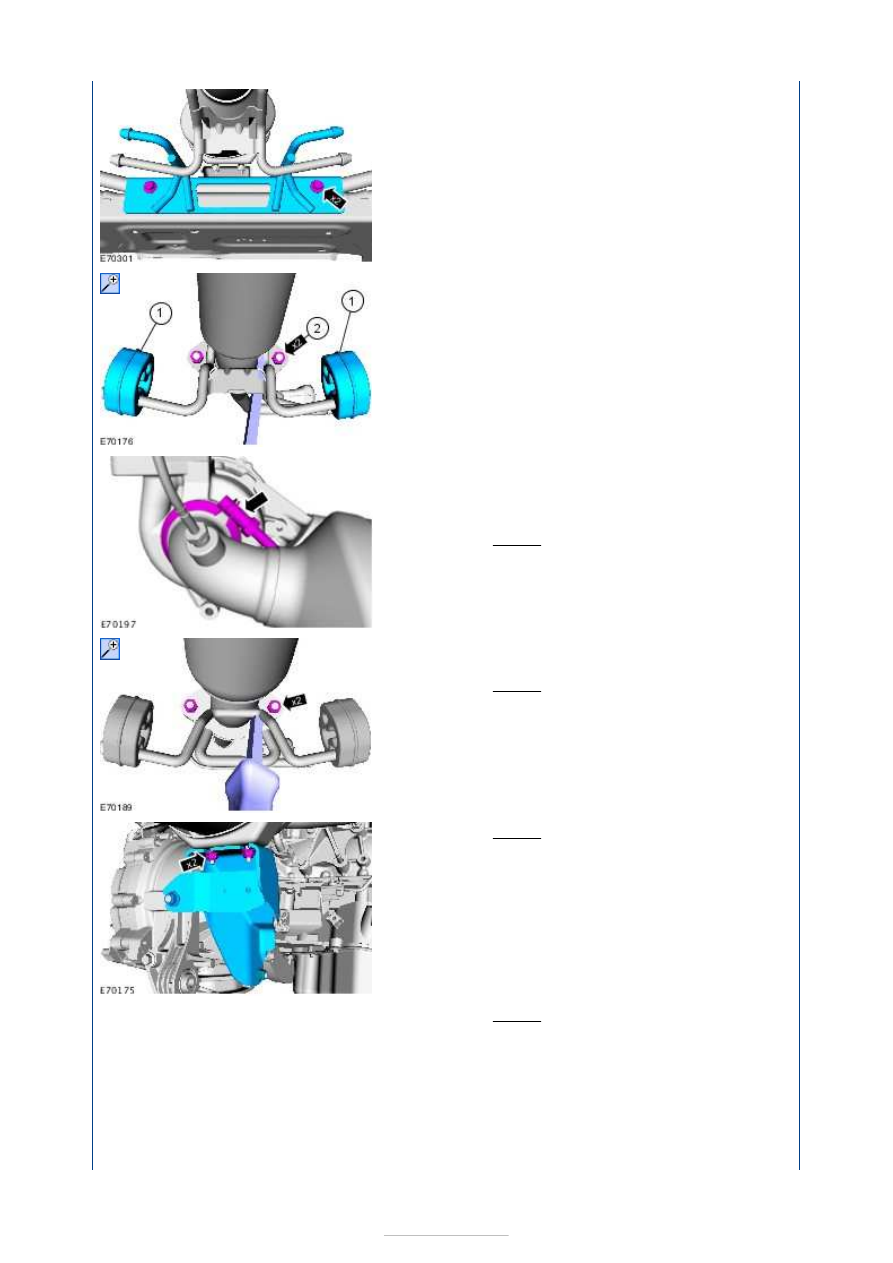

12.

1. Torque: 30 Nm

2. Torque: 24 Nm

3.

NOTE: Only tighten the nuts finger tight at
this stage.

4. Torque: 24 Nm











5.

NOTE: Only tighten the nuts finger tight at
this stage.

Coat the studs with grease.

Material:

Grease KS-PS (SA-M1C9107-A / YS5J-

M1C9107-AA)



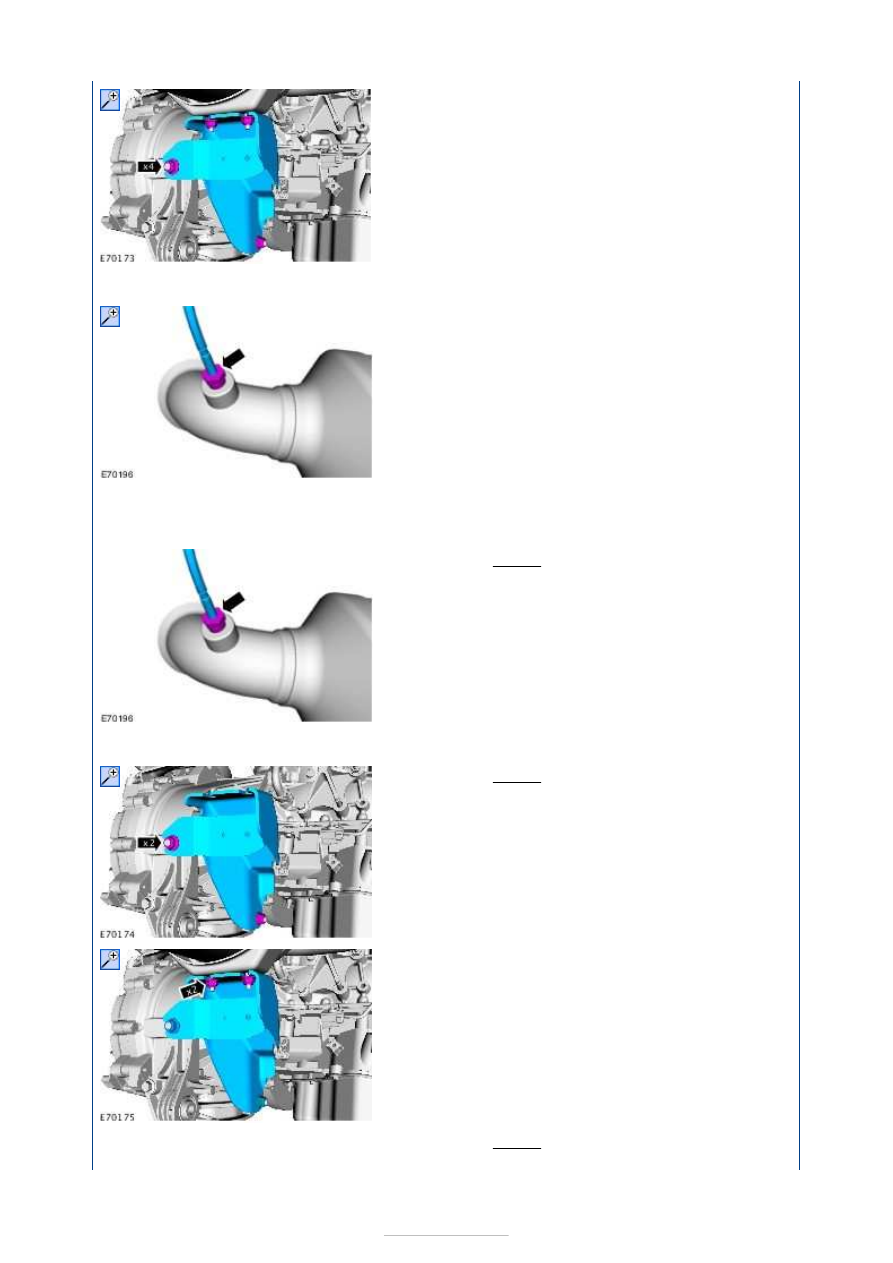

6.

NOTE: Make sure that a new clamp is
installed.
NOTE: Make sure that the clamp is installed
to the same orientation as when removed.

Torque:

24 Nm

7.

NOTE: Make sure that the exhaust flexible
pipe is not twisted.

Torque:

48 Nm

8. Torque: 24 Nm

9. Torque: 60 Nm











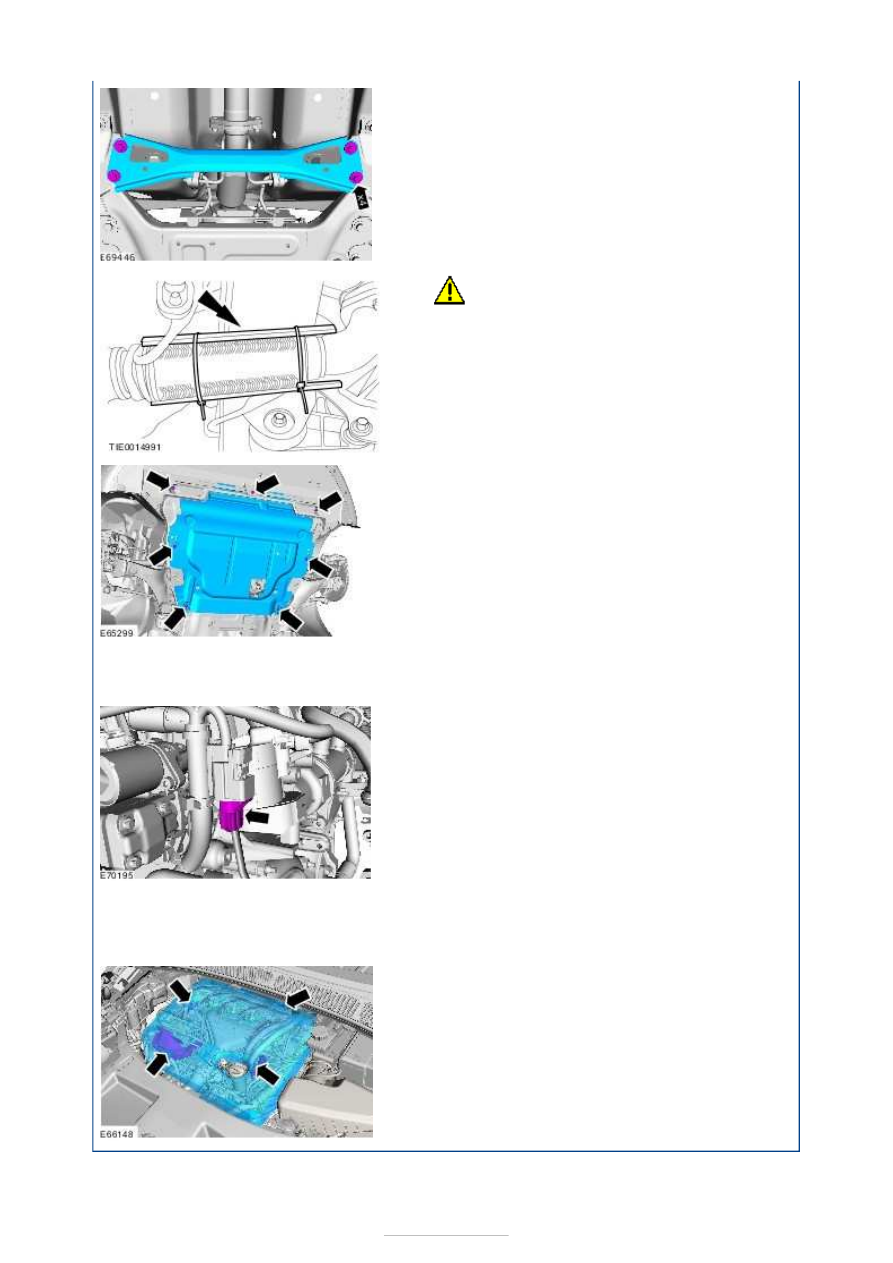

Vehicles with diesel particulate filter

10.

CAUTION: Make sure that the exhaust

flexible pipe is not forcibly bent.

11.

12. Lower the vehicle.

13.

14. Refer to:

Air Cleaner

 (303-12D Intake Air

Distribution and Filtering - 1.8L Duratorq-TDCi
(74kW/100PS) - Lynx/1.8L Duratorq-TDCi
(92kW/125PS) - Lynx, Removal and Installation).

15.











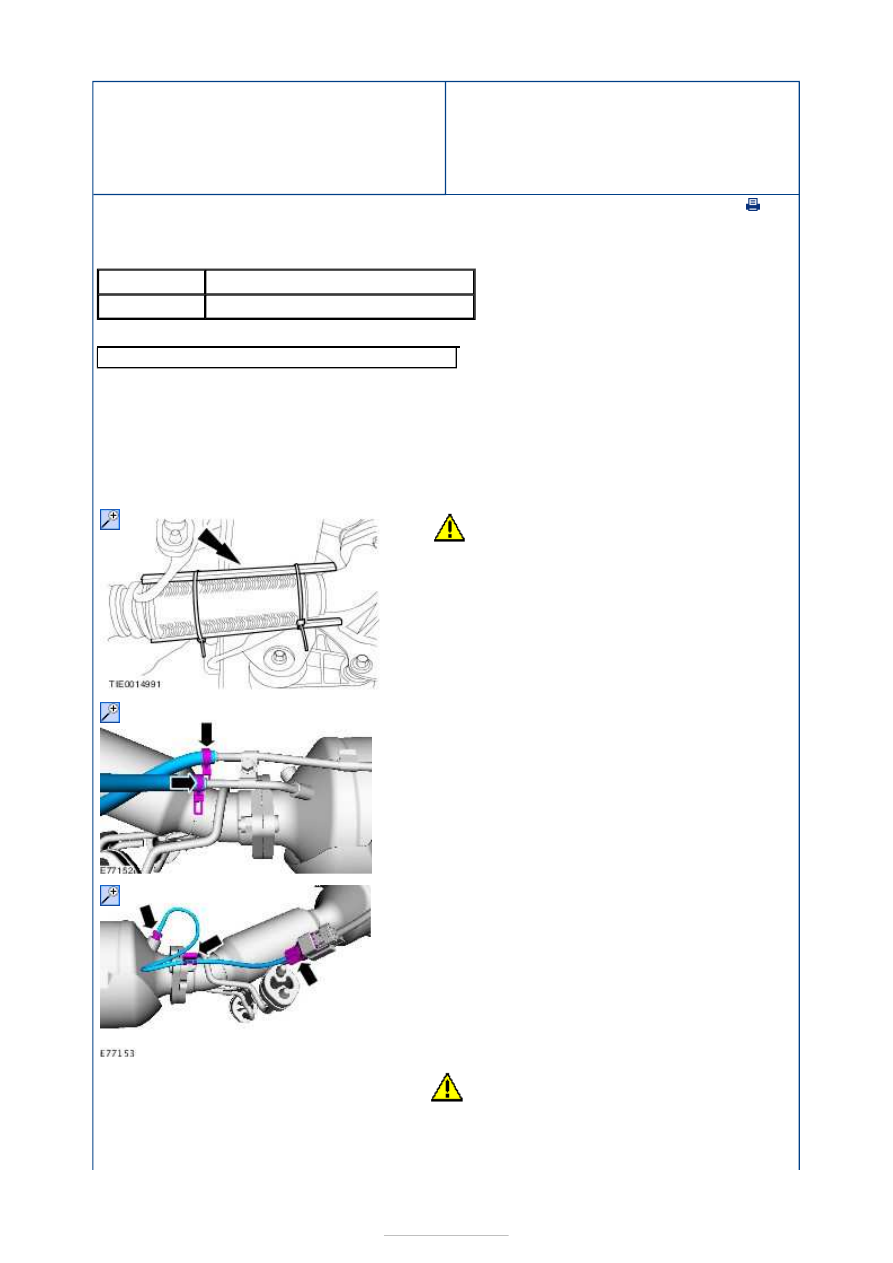

Exhaust System - 2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi
(100kW/136PS) - DW/2.0L Duratorq-
TDCi (103kW/140PS) - DW, Emission
Requirements: Stage IV - Diesel
Particulate Filter (DPF)

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Materials

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Name

Specification

Grease KS-PS SA-M1C9107-A / YS5J-M1C9107-AA

Ford diagnostic equipment

1. Raise and support the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2.

CAUTION: Make sure that the exhaust

flexible pipe is not forcibly bent.

3.

4.

5.

CAUTION: Make sure that the exhaust

flexible pipe is not forcibly bent.

Coat the studs with grease.
