Ford Galaxy / Ford S-MAX. Manual - part 588

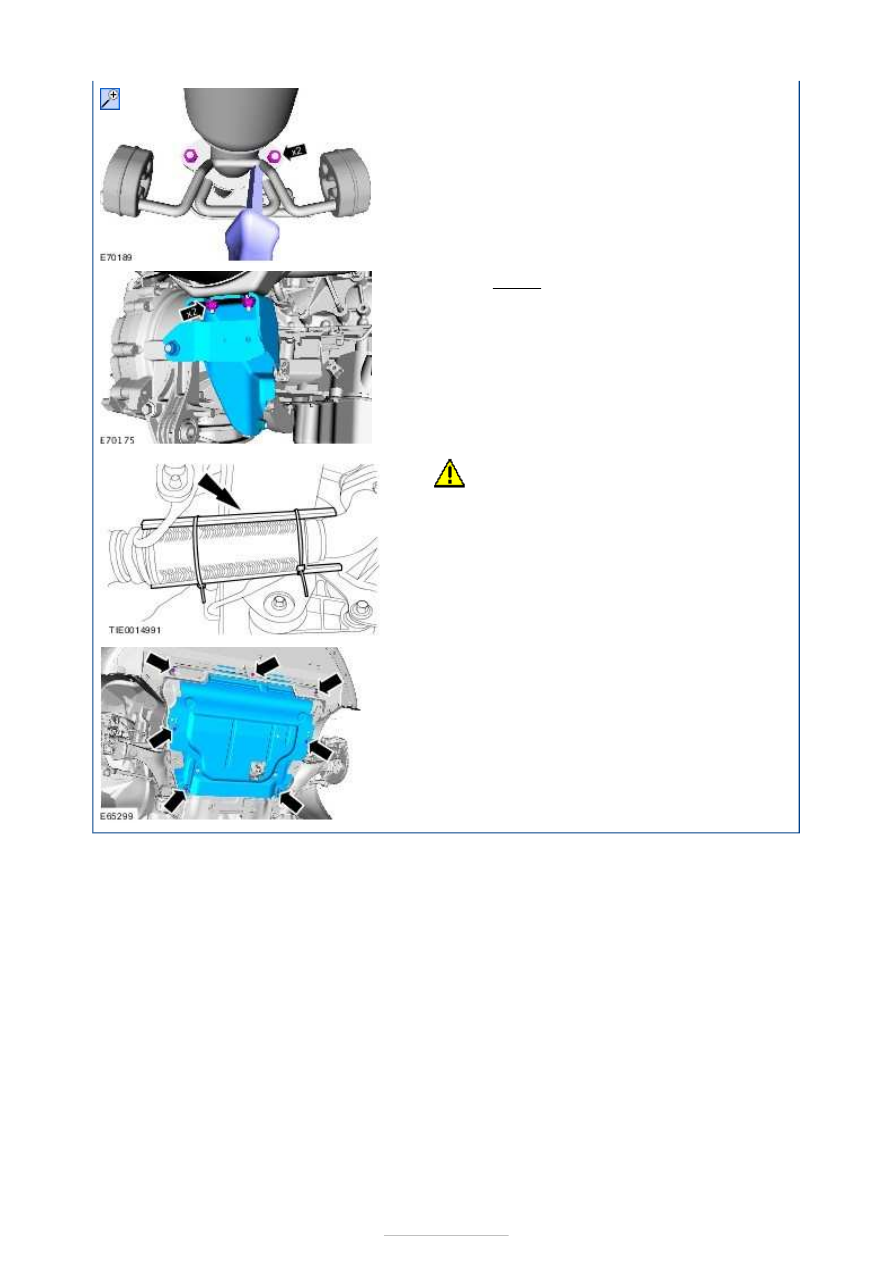

6. Torque: 24 Nm

7.

CAUTION: Make sure that the exhaust

flexible pipe is not forcibly bent.

8.









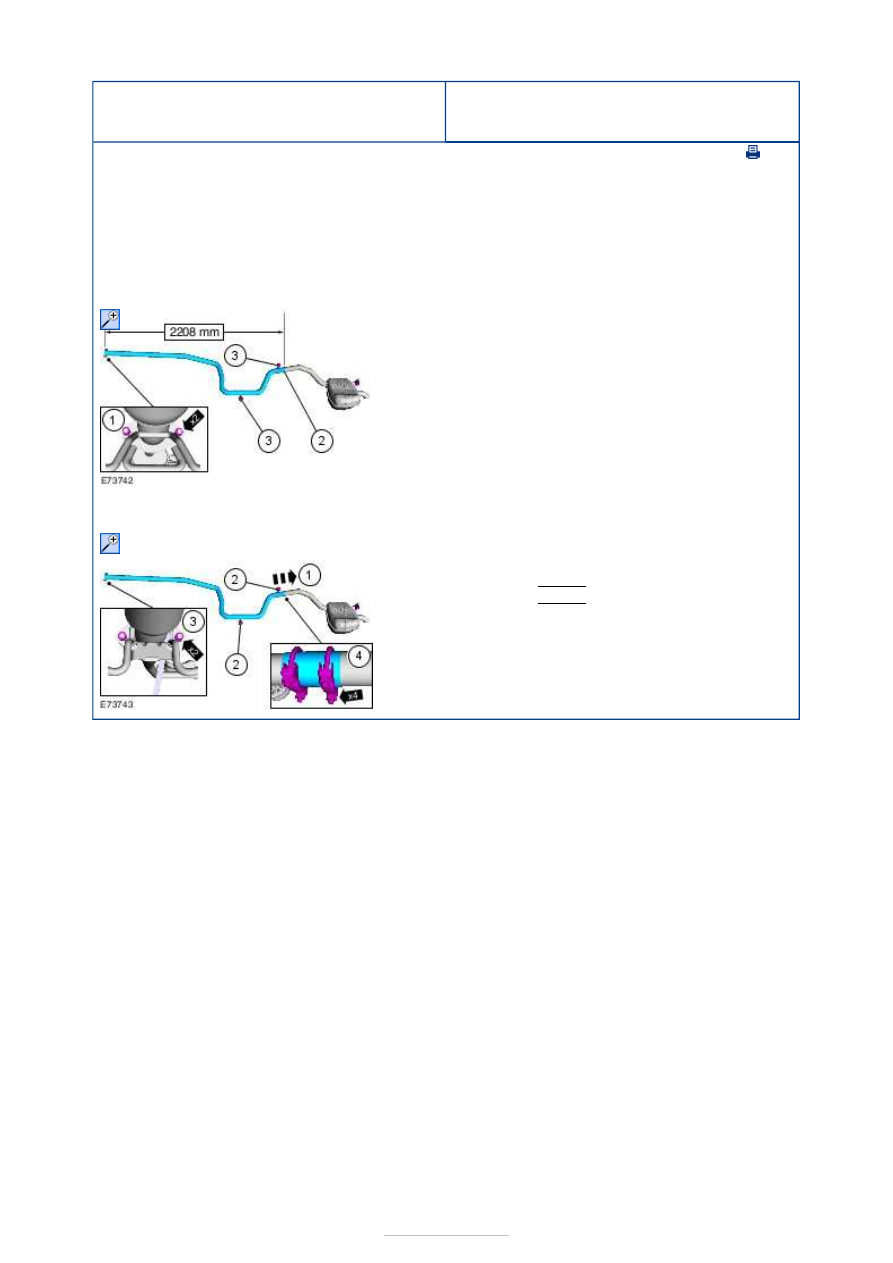

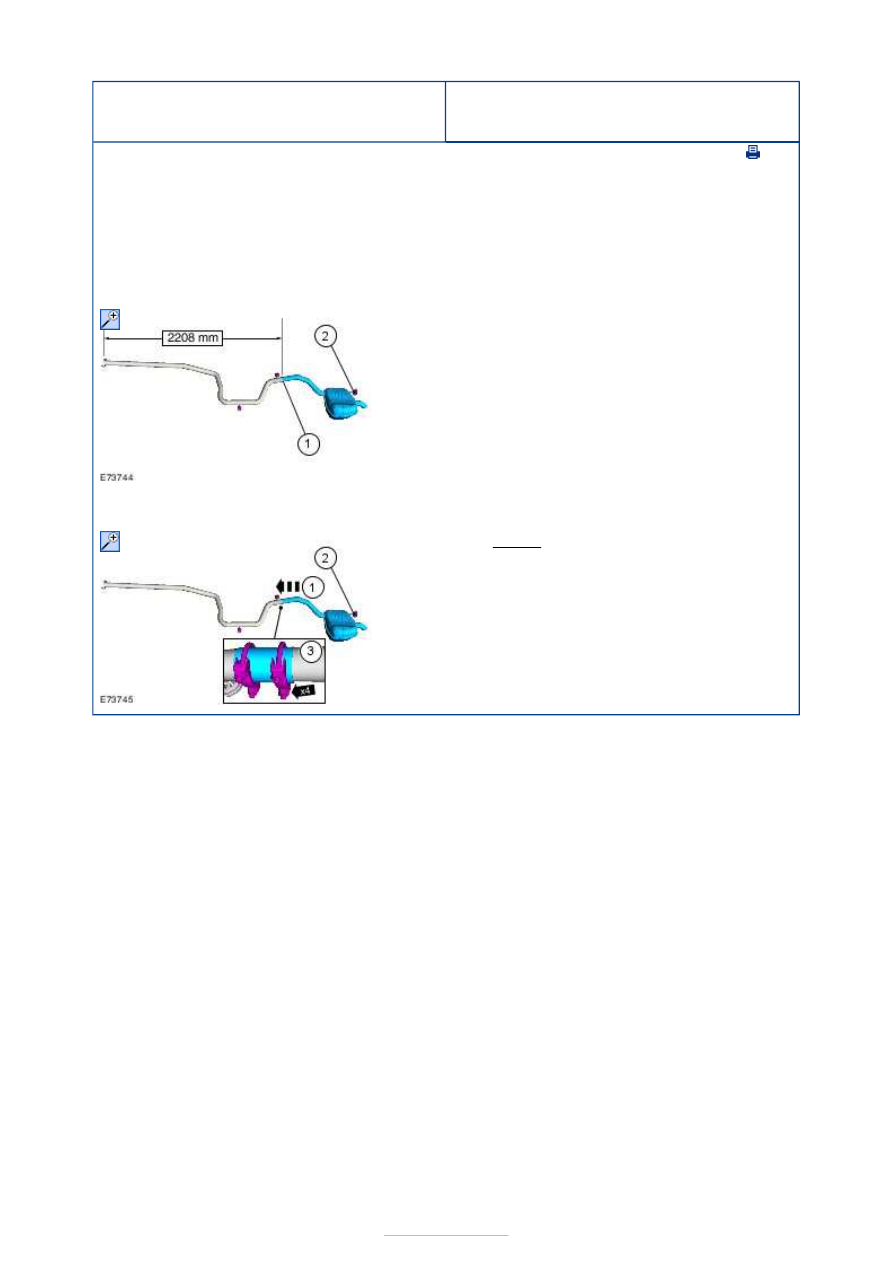

Exhaust System - 1.8L Duratorq-TDCi
(74kW/100PS) - Lynx/1.8L Duratorq-
TDCi (92kW/125PS) - Lynx - Front Muffler

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1. Raise and support the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2.

NOTE: Make sure that the exhaust flexible
pipe is not twisted.

1.

NOTE: Make sure that the exhaust flexible
pipe is not twisted.

3. Torque: 48 Nm
4. Torque: 45 Nm





Exhaust System - 1.8L Duratorq-TDCi
(74kW/100PS) - Lynx/1.8L Duratorq-
TDCi (92kW/125PS) - Lynx - Rear Muffler

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1. Raise and support the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2.

1. Torque: 45 Nm





Exhaust System - 2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi
(100kW/136PS) - DW/2.0L Duratorq-
TDCi (103kW/140PS) - DW, Emission
Requirements: Stage IV - Exhaust System

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation

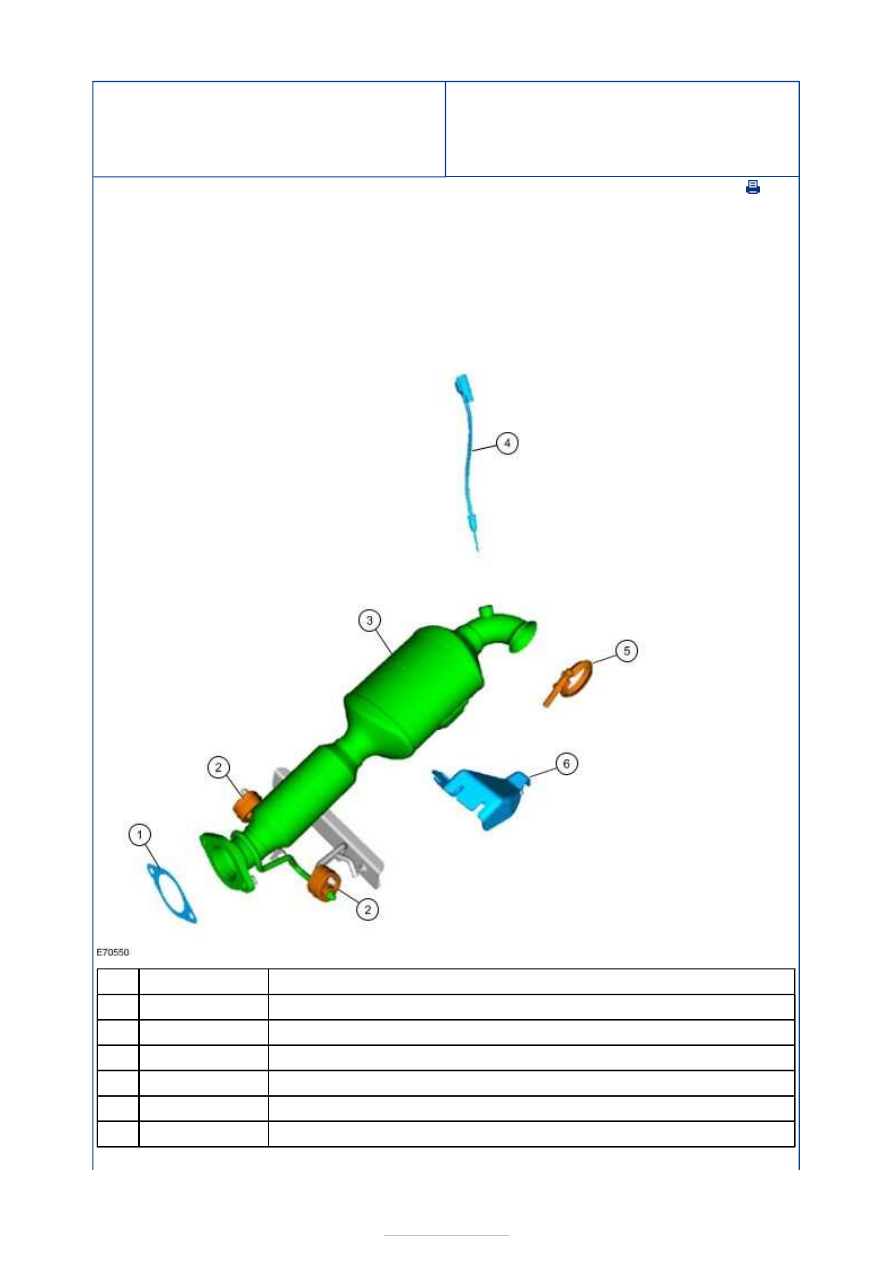

Catalytic converter



Description

Exhaust flexible pipe gasket

Exhaust hanger insulators

Catalytic converter and exhaust flexible pipe assembly

Exhaust temperature sensor

Catalytic converter to turbocharger clamp

Catalytic converter support bracket

Diesel Particulate Filter (DPF)

Item

1

2

3

4

5

6



Part Number

-

-

-

-

-

-
